Blumfeldt 10029647 User manual
10029647
Getränkewagen
Lieferumfang
Sicherheitshinweise
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig
durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch
Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine
Haftung.
• Bestimmungsgemäßer Gebrauch: Der Getränkewagen dient dem Aufbahren, Kalthalten
und Transport von Getränken. Verwenden Sie dieses Gerät nur zu diesem Zweck.
• Lassen Sie Kinder nicht mit dem Gerät spielen.
Deckelgri
Deckelgri
BezeichnungArt. Stck.
Deckel
Wagengri
Getränkekasten
Flaschenöner
Behälter für Flaschendeckel
Bein
Bodenregal
M6x16 Sechskantschraube
M6x16 Passschraube
M5x35 Schraube
M6x16 Innensechskant
Räder (2 mit und 2 ohne
Bremse
2

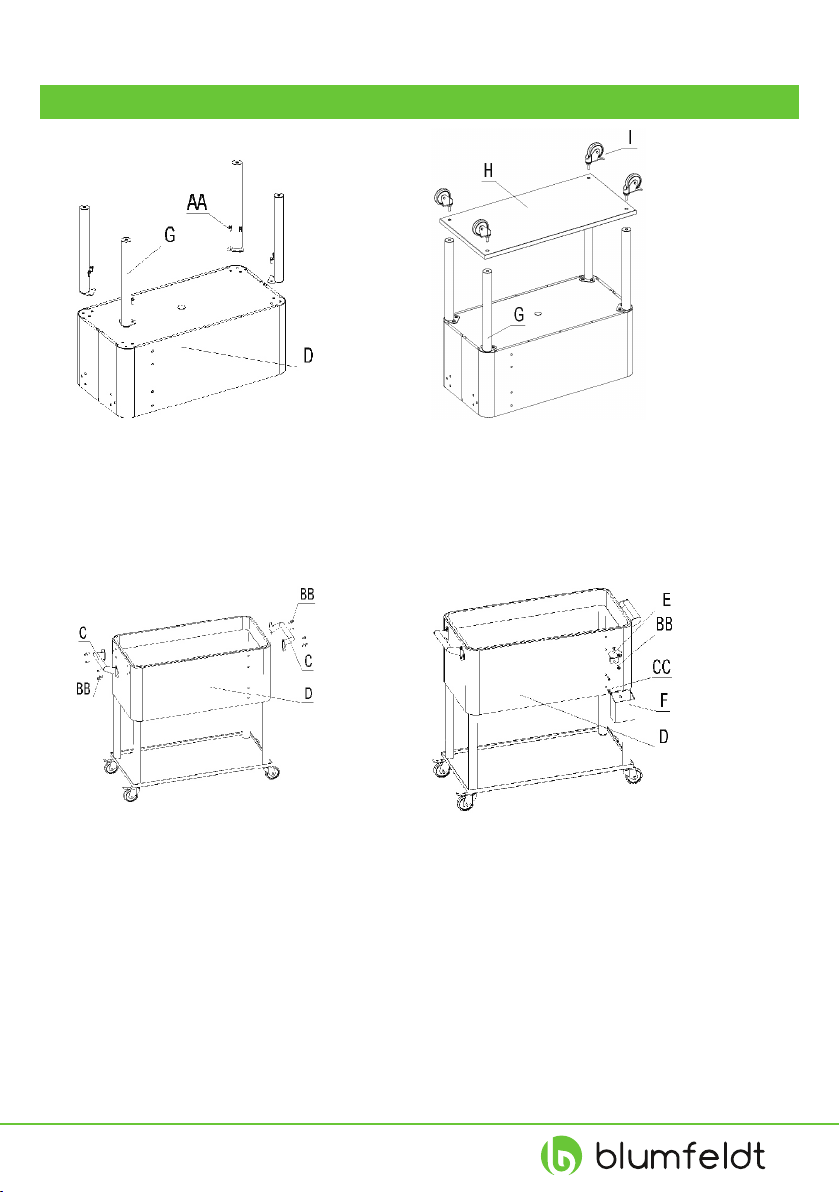

Montage
Schrauben Sie die 4 Beine (G)
an den Kasten. Verwenden Sie
die Sechkantschrauben (AA).
Schrauben Sie die beiden Grif-
fe (C) mit den Innensechs-
kantschrauben (BB) an den
Kasten (D). Ziehen Sie die
Schrauben ganz fest.
Schrauben Sie die 4 Beine (G)
an den Kasten. Setzen Sie die
Rollen an die Löcher. Ziehen
Sie die Schrauben jetzt noch
nicht ganz fest.
Schrauben Sie den Flaschen-
öffner (E) mit den Innensechs-
kantschrauben (BB) am Kas-
ten (D) fest.
Setzen Sie den Behälter für die
Flaschendeckel an und montie-
ren Sie ihn mit den Schrauben
(DD).
3
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

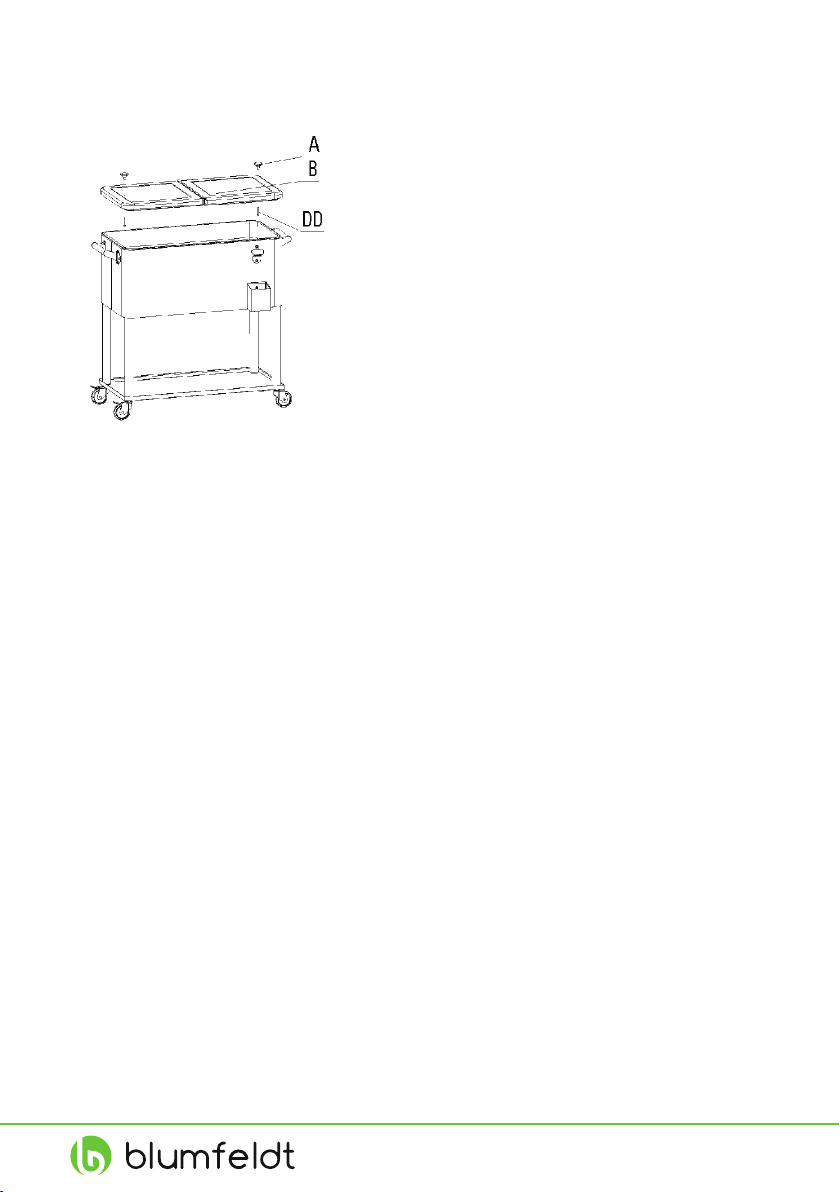

Montieren Sie den Deckelgriff
(A) am Deckel (B). Ziehen Sie
die Schrauben ganz fest.
4
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take
care of the following hints on installation and use to avoid technical damages. Any failure
caused by ignoring the mentioned items and cautions mentioned in the operation and
installation instructions are not covered by our warranty and any liability.
Scope of Supply
Safety Instructions
• Intended usage: The cooler is intended for storing, keeping cold and transporting
beverages. Use this equipment only for this purpose.
• Do not allow children to play with this equipment.
5
Installation
Connect the 4 legs (G) with
the body (D) using the bolts
(AA).
Connect the 2 body handles
(C) and body (D) with bolt
(BB) (pre-assembled on D).
Then fully tighten.
Connect the 4 legs (G) and the
bottom shelf (H). Connect the
4 wheels (I) to the legs (G).
(Do not fully tighten the bolts
now.)
Connect the bottle opener (E)
and body (D) with the bolts
(BB) (pre-assembled on D).
Then fully tighten. Insert the
bottle cap catcher (F) with bolt
(CC) into the slot.
6
Connect the lid handles (A)
and the lid (B) with the screws
(DD) (pre-assembled on B).
Then fully tighten.
Assembly completed.
Producer: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany
7
