Atag HG6471MBA User manual
Het toestel-identificatieplaatje bevindt zich aan de onderkant van het toestel.
La plaque d’identification de l’appareil se trouve sur le dessus de l’appareil.
Das Gerätetypenschild befindet sich an der Unterseite des Gerätes.
The appliance identification card is located on the bottom of the appliance.
Apparatets identifikationskort sidder i bunden af apparatet.
Apparatets ID-kort er plassert på bunnen av apparatet.
Laitteen tunnuskortti sijaitsee laitteen pohjassa.
Anordningens identitetskort finns på undersidan av anordningen.
La tarjeta de identificación del electrodoméstico se encuentra en la parte inferior del mismo.
Plak hier het toestel-identificatieplaatje.
Placez ici la plaque d’identification de l’appareil.
Kleben Sie hier das Gerätetypenschild ein.
Stick the appliance identification card here.
Klæb apparatets identifikationskort på her.
Fest apparatets ID-kort her.
Liimaa laitteen tunnuskortti tähän.
Stick in anordningens identitetskort här.
Pegue la tarjeta de identificación del electrodoméstico aquí.
Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.
En cas de contact avec le service après-vente, ayez auprès de vous le numéro de type complet.
Halten Sie die vollständige Typennummer bereit,
wenn Sie mit der Kundendienstabteilung Kontakt aufnehmen.
When contacting the service department, have the complete type number to hand.
Sørg for at have hele typenummeret klar, når serviceafdelingen kontaktes.
Ha hele typenummeret for hånden når du kontakter serviceavdelingen.
Ilmoita huoltoon yhteyttä ottaessasi täydellinen tyyppinumero.
Ha det kompletta typnumret till hands när du tar kontakt med serviceavdelningen.
Cuando se ponga en contacto con el servicio técnico, tenga a mano el número de
modelo completo.
Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantiekaart.
Les adresses et les numéros de téléphone du service après-vente se trouvent sur la carte de garantie.
Adressen und Telefonnummern der Kundendienstorganisation finden Sie auf der Garantiekarte.
You will find the addresses and phone numbers of the service organisation on the guarantee card.
Adressen og telefonnummeret til servicevirksomheden findes på garantikortet.
Du finner adresser og telefonnumre til serviceorganisasjonen på garantikortet.
Huoltopisteiden osoitteet ja puhelinnumerot löytyvät takuukortista.
Adresser och telefonnummer till serviceorganisationen hittar du på garantikortet.
Las direcciones y los números de teléfono del servicio técnico se encuentran en
la tarjeta de la garantía.
Gebruiksaanwijzing
Gaskookplaat
Mode d’emploi
Plaque de cuisson au gaz
Bedienungsanleitung
Gaskochmulde
Instructions for use
Gas hob
Anvendelse
Gaskogeplade
Bruksanvisning
Gasskoketopp
Käyttöohjeet
Kaasutaso
Bruksanvisning
Gashäll
Instrucciones de uso
Cocina de gas
700004891100
HG6471MBA
HG6471MBB
HG6411MBA
HG6411MBB
NL
Handleiding NL 3 - NL 8
FR
Notice dútilisation FR 3 - FR 8
DE
Anleitung DE 3 - DE 8
EN
Manual EN 3 - EN 8
DA
Brugsvejledning DA 3 - DA 8
NO
Bruksanvisning NO 3 - NO 8
SV
Bruksanvisning SV 3 - SV 8
FI
Käyttöohje FI 3 - FI 8
ES
Cocina de gas ES 3 - ES 8
Gebruikte pictogrammen - Pictogrammes utilisés - Benutzte Piktogramme
Pictograms used - Anvendte piktogrammer - Symboler brukt
Symboler som används - Käytetyt kuvakkeet - Pictogramas utilizados
Belangrijk om te weten - Important à savoir - Wissenswertes - Important information
Vigtig information - Viktig informasjon - Viktig information - Tärkeää tietoa - Información
importante
Tip - Conseil - Tipp - Tips - Vinkki - Consejo
NL BE
LU
BE
FR
AT LU
BE
DE
IE
GB
DK
NO
SE
FI
ES
NL 3
BEDIENING
Beschrijving
Ontsteken en instellen
1. zone aanduiding
2. 0-stand
3. Volstand
4. Kleinstand
Elke brander kan traploos worden geregeld tussen vol- en kleinstand.
• Druk de bedieningsknop in en draai deze linksom. De brander ontsteekt.
• Houd de bedieningsknop minimaal 3 seconden volledig ingedrukt tussen
volstand en kleinstand. De thermokoppelbeveiliging is geactiveerd.
2
3
4
1
1. normaalbrander
2. sterkbrander
3. sudderbrander
4. pandrager
5. glasplaat of RVS-vangschaal
6. bedieningsknop
6 1
5
3
2
4
1
NL 4
Gebruik

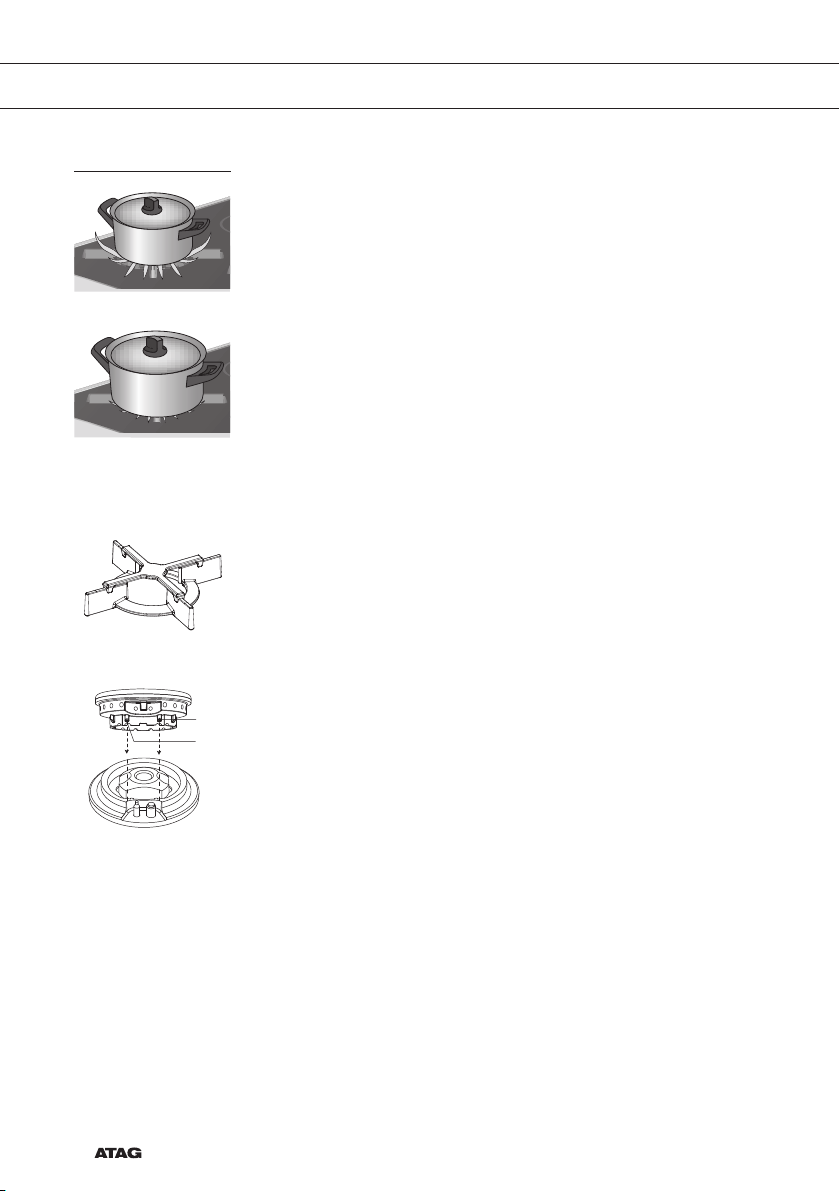

Pannen
• Zorg er altijd voor dat de vlammen onder de pan blijven. Als
vlammen om de pan heen spelen gaat veel energie verloren.
Bovendien kunnen de handgrepen dan te heet worden.
• Gebruik geen pannen met een kleinere bodemdiameter dan 12 cm.
Kleinere pannen staan niet stabiel.
Pandrager
Plaats de pandragers rechtstandig naar beneden, zonder over de
vangschaal te schuiven. Positioneer de pandragers op de vangschaal
met behulp van de positioneernokken.
Verkleinrooster
Het verkleinrooster dat is meegeleverd of als accessoire verkrijgbaar is
zorgt ervoor dat u extra kleine pannen kunt gebruiken.
Brander
Zet de branderdelen in elkaar met behulp van de positioneernokken (1).
BEDIENING
1
1
fout
goed
NL 5
ONDERHOUD
Onderhoud
Regelmatig onderhoud direct na gebruik voorkomt dat overgekookt
voedsel lange tijd kan inwerken en hardnekkige, moeilijk te verwijderen
vlekken veroorzaakt. Gebruik hiervoor een mild reinigingsmiddel.
Reinig eerst de bedieningsknoppen, branders en pandragers en dan
pas de vangschaal. Hiermee voorkomt u dat de vangschaal tijdens het
reinigen opnieuw vuil wordt.
Let op! Branderdelen mogen niet in de vaatwasser gereinigd worden.
De onderdelen kunnen door het vaatwasmiddel aangetast worden!
Hardnekkige vlekken op emaille (pandragers, branderdoppen)
Hardnekkige vlekken kunt u het beste verwijderen met een vloei-
baar reinigingsmiddel of een kunststof schuursponsje. Gebruik nooit
schuurpoeders, schuurpads, scherpe voorwerpen of agressieve
reinigingsmiddelen.
Hardnekkige vlekken op de glasplaat
Maak de glasplaat schoon met een speciaal reinigingsmiddel voor
keramische kookplaten. Waterkringen of kalkresten reinigt u het
makkelijkst met behulp van schoonmaakazijn.
Hardnekkige vlekken op roestvaststaal (vangschalen)
Wanneer u hardnekkige vlekken op roestvaststaal wilt verwijderen
kunt u het beste een speciaal roestvaststaal-reinigingsmiddel
gebruiken. Poets dan wel altijd met de structuur van het staal mee om
glansplekken te voorkomen (schades die hierdoor ontstaan vallen niet
onder de garantie!). Het oppervlak van roestvaststalen vangschalen kan
na verloop van tijd enigszins verkleuren.
Raadpleeg de website www.atagservice.nl voor aanvullende
onderhouds- en reinigingsinstructies!
NL 6
STORINGEN
Storingstabel
Wanneer u twijfelt over de goede werking van uw gaskookplaat
betekent dit niet automatisch dat er een defect is. Controleer in elk
geval de volgende punten in onderstaande tabel of kijk voor meer
informatie op de website ‘www.atagservice.nl’.
SYMPTOOM MOGELIJKE OORZAAK OPLOSSING
Het ruikt naar gas bij
het toestel.
De aansluiting van het
toestel lekt.
Sluit de gashoofdkraan. Neem contact op met
uw installateur.
Een brander
ontsteekt niet.
Stekker niet in stopcontact.
Zekering defect/zekering in
meterkast uitgeschakeld.
Bougie (1) vervuild/vochtig.
Branderdelen niet juist
geplaatst.
Branderdelen vervuild/
vochtig.
Hoofdgaskraan gesloten.
Storing aan het gasnet.
Gasfles of -tank is leeg.
Verkeerd soort gas gebruikt.
Steek de stekker in het stopcontact.
Monteer een nieuwe zekering of schakel de
zekering weer in.
Reinig/droog de bougie.
Zet de branderdelen via de centreernokken in
elkaar.
Reinig/droog de branderdelen. Let er hierbij op
dat de uitstroomgaten open zijn.
Open de hoofdgaskraan.
Informeer bij uw gas-leverancier.
Sluit een nieuwe gasfles aan of laat de tank
vullen.
Controleer of het gebruikte gas geschikt is voor
het toestel. Indien dit niet juist is, neem dan
contact op met uw installateur.
De brander brandt
niet egaal.
Branderdelen niet juist
geplaatst.
Branderdelen vervuild/
vochtig.
Verkeerd soort gas gebruikt.
Zet de branderdelen via de centreernokken in
elkaar.
Reinig/droog de branderdelen. Let er hierbij op
dat de uitstroomgaten open zijn.
Controleer of het gebruikte gas geschikt is voor
het toestel. Indien dit niet juist is, neem dan
contact op met uw installateur.
1
2
NL 7
STORINGEN
SYMPTOOM MOGELIJKE OORZAAK OPLOSSING
Brander dooft na het
ontsteken.
U heeft de bedieningsknop
niet lang en/of diep genoeg
(minimaal 3 seconden)
ingedrukt gehouden.
Thermokoppel (2) is vervuild.
Houd de bedieningsknop minimaal 3 sec.
volledig ingedrukt tussen de vol- en de klein-
stand. Bij eerste gebruik kan dit langer duren
i.v.m. aanvoer van gas.
Reinig/droog het thermokoppel
Keramische glasplaat
gebroken.
Voorwerp op gevallen. Sluit de gashoofdkraan en neem de stekker
uit het stopcontact. Neem contact op met uw
installateur.
Let op! Werp een gebarsten keramische
glasplaat niet in de glasbak maar lever deze
in bij de milieustraat van de gemeente.
NL 8
MILIEU ASPECTEN
Afvoeren toestel en verpakking
Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame
materialen.
De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:
• karton;
• papier;
• polyethyleenfolie (PE);
• CFK-vrij polystyreen (PS-hardschuim);
• polypropyleenband (PP).
Deze materialen op verantwoorde wijze en conform de overheids-
bepalingen afvoeren.
Om op de verplichting tot gescheiden verwerking van elektrische
huishoudelijke apparatuur te wijzen, is op het product het symbool van
een doorgekruiste vuilnisbak aangebracht.
Dit betekent dat het apparaat aan het einde van zijn levensduur
niet bij het gewone huisvuil mag worden gevoegd, maar naar een
speciaal centrum voor gescheiden afvalinzameling van de gemeente
moet worden gebracht of naar een verkooppunt dat deze service
verschaft. Het apart verwerken van een huishoudelijk apparaat zoals
deze kookplaat voorkomt mogelijk negatieve gevolgen voor het milieu
en de gezondheid dat de materialen waaruit het apparaat bestaat
teruggewonnen kunnen worden om een aanmerkelijke besparing van
energie en grondstoffen te verkrijgen.
Let op! Werp een gebarsten keramische glasplaat niet in de
glasbak maar lever deze in bij de milieustraat van de gemeente.
Conformiteitsverklaring
Hiermee verklaren wij dat onze producten voldoen aan de van
toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en
de eisen die zijn vermeld in de normen waar naar wordt verwezen.
FR 3
COMMANDE
Description
Allumage et réglage
1. indicateur spatial
2. Position 0
3. Position maximum
4. Position minimum
Tous les brûleurs sont réglables en continu du minimum au maximum.
• Appuyez sur le bouton du brûleur et faites-le pivoter vers la gauche.
Le brûleur s'allume.
• Maintenez le bouton du brûleur enfoncé bien à fond durant
3 secondes, entre la position maximum et la position minimum.
La sécurité du thermocouple est à présent activée.
1. brûleur semi-rapide
2. brûleur rapide
3. brûleur mijoteur
4. support de casseroles
5. plateau de verre ou fond en
inox de la table de cuisson
6. bouton de commande
2
3
4
1
6 1
5
3
2
4
1
FR 4
Utilisation
Casseroles
• Veillez à ce que les flammes restent toujours sous le fond de la
casserole. Si les flammes dépassent sur les flancs de la casserole,
vous gaspillez beaucoup d'énergie. De plus, les poignées risquent
de s'échauffer.
• N'utilisez pas de casserole dont le fond fait moins de 12 cm de
diamètre. Les casseroles de petites dimensions ne sont pas stables.
Support de casseroles
Pour mettre en place les supports de casseroles, posez-les
verticalement, en évitant de les
faire glisser sur le fond de la table de cuisson. Mettez en place les
supports de casserole au moyen des encoches de positionnement.
Grille pour petits fonds
La grille pour petits fonds est livrée avec l'appareil ou est disponible
comme accessoire. Elle permet de stabiliser les casseroles de très faible
diamètre.
Brûleur
Suivez les encoches d’assemblage pour assembler les brûleurs (1).
COMMANDE
incorrect
correct
grille pour petits fonds
1
1
Other manuals for HG6471MBA
1
This manual suits for next models
3
Table of contents
Languages:
Other Atag Hob manuals
Atag
Atag HG96 MD Series User manual
Atag
Atag HI3271MV Installation instructions
Atag
Atag HG311MX/T User manual
Atag
Atag HG1472MDA User manual
Atag
Atag HL60 A Series User manual
Atag
Atag HG570H User manual
Atag
Atag HL2B Series User manual
Atag
Atag HG9611ME User manual
Atag
Atag HG41 A Series User manual
Atag
Atag HI6071M User manual
Atag
Atag HG6411EBA User manual
Atag
Atag HI6271TUU/A1 User manual
Atag
Atag HL60 G Series User manual
Atag
Atag HI064 C Series User manual
Atag
Atag HI6271E User manual
Atag
Atag KC160ZT User manual
Atag
Atag HEK611 User manual
Atag
Atag HIDD28471SV User manual
Atag
Atag HI64 CB Series User manual
Atag
Atag HG8571MBA User manual
