Assa Abloy ABLOY EL654 User manual

An ASSA ABLOY Group brand

ABLOY® EL654, EL655

- Motor Lås,

- Motor Lock,

- Ìîòîðíûé çàìîê

ASSA ABLOY

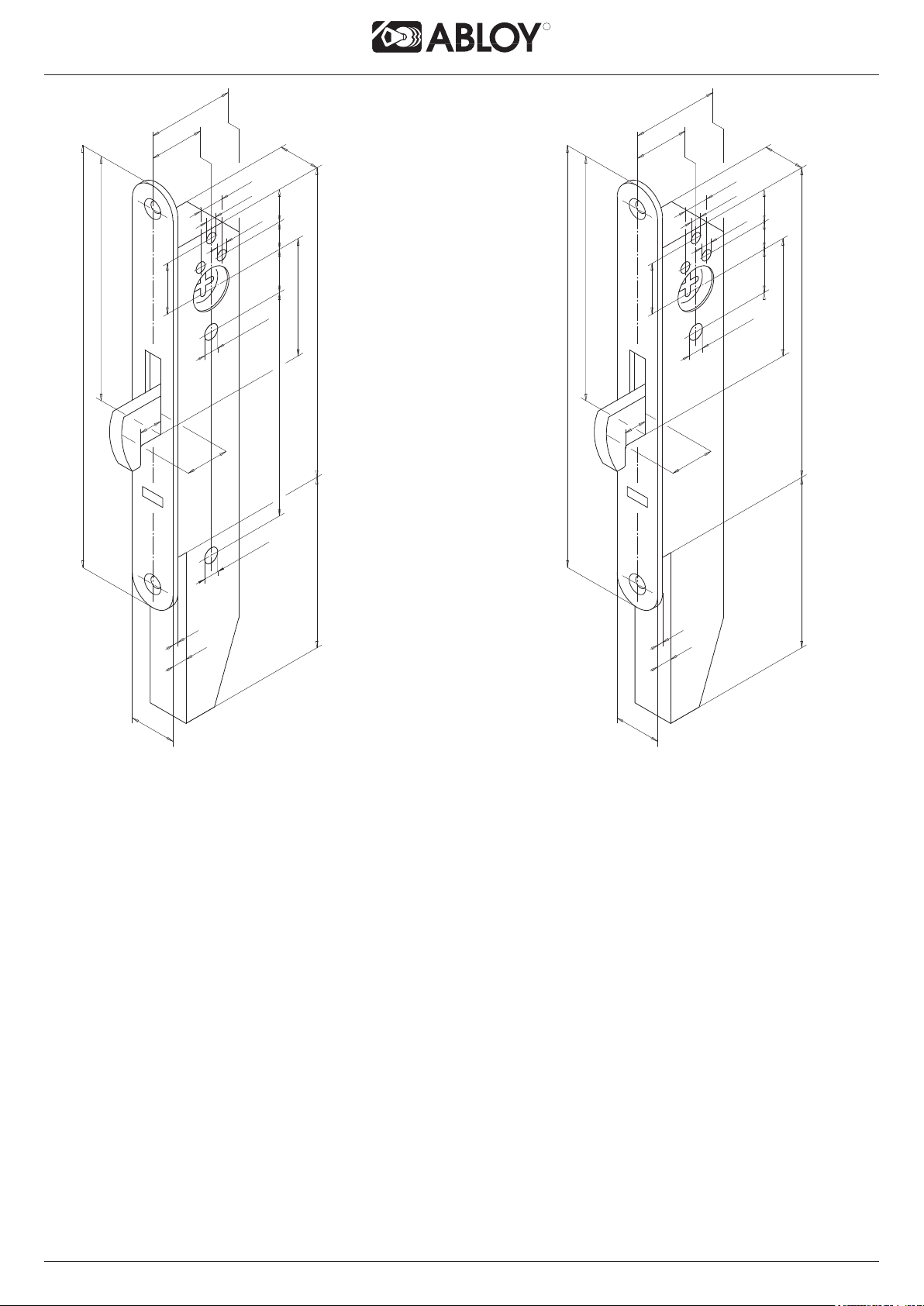

9.5

Ø6.5

Ø6

25/35

42/52

100

117

165

15.5 16.5

23.5

225

132

9.5

Ø6.5

Ø6

25/35

42/52

100 165

15.5 16.5

23.5

225

132

EL654 EL655

Innehållsförteckning SVENSKA

TEKNISKA DATA ...............................................................3

KABLAGE INSTRUKTIONER EL654, EL655 .............. 3 - 4

ANSLUTNINKSKABEL EL654, EL655 ............................. 4

KOPPLINGSSCHEMA EL654, EL655 .............................. 5

KOPPLINGSSCHEMA EA470 .......................................... 6

STOLPAR .......................................................................... 7

MONTERING AV VRED (EL654) .....................................18

INSTALLATION SLUTBLECK EA300 ............................. 19

BORRSCHEMA ....................................................... 20 - 22

MONTERING FLÖDESBILDER ...................................... 23

Contents ENGLISH

TECHNICAL DATA .......................................................... 8

CABLING INSTRUCTIONS EL654, EL655 ................. 8 - 9

CONNECTION CABLES EL654, EL655 .......................... 9

WIRING DIAGRAM EL654, EL655 ................................ 10

WIRING DIAGRAM EA470 ............................................ 11

FORENDS ...................................................................... 12

CYLINDER / THUMBTURN

INSTALLATION (EL654) ................................................ 18

IINSTALLATION SLUTBLECK EA300 ........................... 19

DRILLING SCHEME ............................................... 20 - 22

INSTALLATION SCHEMATICS ..................................... 23

Ñîäåðæàíèå ÏÎ-ÐÓÑÑÊÈ

ÒÅÕÍÈ×ÅÑÊÈÅ ÄÀÍÍÛÅ ............................................ 13

ÈÍÑÒÐÓÊÖÈÈ ÏÎ ÏÐÎÊËÀÄÊÅ

ÊÀÁÅËß ÄËß EL654, EL655 ................................ 13 - 14

ÑÎÅÄÈÍÈÒÅËÜÍÛÅ ÊÀÁÅËÈ EL654, EL655 ............ 14

ÑÕÅÌÀ ÏÎÄÊËÞ×ÅÍÈß EL654, EL655 .................... 15

ÑÕÅÌÀ ÏÎÄÊËÞ×ÅÍÈß EA470 ................................ 16

ÏÅÐÅÄÍÈÅ ÏËÀÍÊÈ ................................................... 17

ÌÎÍÒÀÆ ÖÈËÈÍÄÐÀ / ÏÎÂÎÐÎÒÍÎÉ

ÊÍÎÏÊÈ (EL654) ........................................................... 18

ÌÎÍÒÀÆ ÇÀÏÎÐÍÎÉ ÏËÀÍÊÈ EA300 ...................... 19

ØÀÁËÎÍ ÂÐÅÇÊÈ ................................................ 20 - 22

ÏÎÐßÄÎÊ ÌÎÍÒÀÆÀ ................................................. 23

TEKNISKA DATA SVENSKA

Driftspänning: 12-24V DC (+15%) STAB

Ström: Drift 150mA

Vila 70 mA

Start. 750mA

Reläer: max. 0.8 A 30 V DC / AC resist. 20 W

Temperaturområde. -20˚-+60˚C

Öppettid: Öppettid ställs ifrån styrandeenhet (t.ex. EA470 stryrbox, korläsare osv.)

Kolvutsprång: 22 mm

Dornavstånd: 25, 35 mm

Stolpe: 25 mm (EL654)

28 mm (El655)

Stolpe för trädörrar

ochspecialproler: 32mm

Dörrspringa: 2-5,5 mm (mellan stolpe och slutbleck)

Indikeringar: - regel ute (förreglad)

- regel inne

- daglås låst / öppen

- dörr stängd / öppen

Styrenhet: EA470

Kabel: EA216 (6 m), EA226 (10 m)

Max. kabellängd: 50 m (total) 10 m mellan enheterna

Slutbleck. EA300

803677 plant + 803711 magnet

804811 plant + 803711 magnet

AbloyEL654/EL655låshusochAbloystyrenhetEA470ärencertieradproduktavASSAABLOYHi-Oteknologi.

Hi-O Teknologi

Hi-O (Highly Intelligent Opening) är en standardiserad ny teknologi för säkerhet och kontroll av dörrmiljöer. Hi-O gör

en sammanlänkning av kommunikationen mellan alla inblandade delar i en dörrmiljö. Alla enheter har en inbyggd

mikroprocessor och kan därför kommunicera med varandra över ett CAN nätverk. CAN nätverket möjliggör en så kallad

”Plug And Play” installation, den synkroniserar dörrens samtliga enheter och övervakar dörrmiljön.

Hi-Oanvändsförattförenklakabeldragning,förattökaexibilitetenochförenklaeftermonteringenavnyaenheter.Med

anledning av sitt intelligenta sätt att överföra kommunikation höjer Hi-O säkerheten för hela dörrmiljön.

Hi-O överensstämmer med CiA Standard ” Building Door Control” DSP416.

KABLAGE INSTRUKTIONER EL654, EL655

DATA KABEL EA216, 6 m, 9 * 0,14 mm2

BUSSTERMINATION120Ω

Iettbussnätverkärdetnödvändigtattavslutabusslinganförattundvikaattreektionersänds.Idethärsystemet

avhjälps detta med ett motstånd. Observera att själva låshuset inte inbegrips i bussterminering. Om låshuset är in-

stallerat med styrenhet EA470 kan termineringen utföras med Dip omkopplarna i styrenheten.

Obesrvera!Ommeränentermineringinätverketstårilägepå(ON)kandetmedföraproblem.Endastett120Ωter-

minerings motstånd är tillåtet.

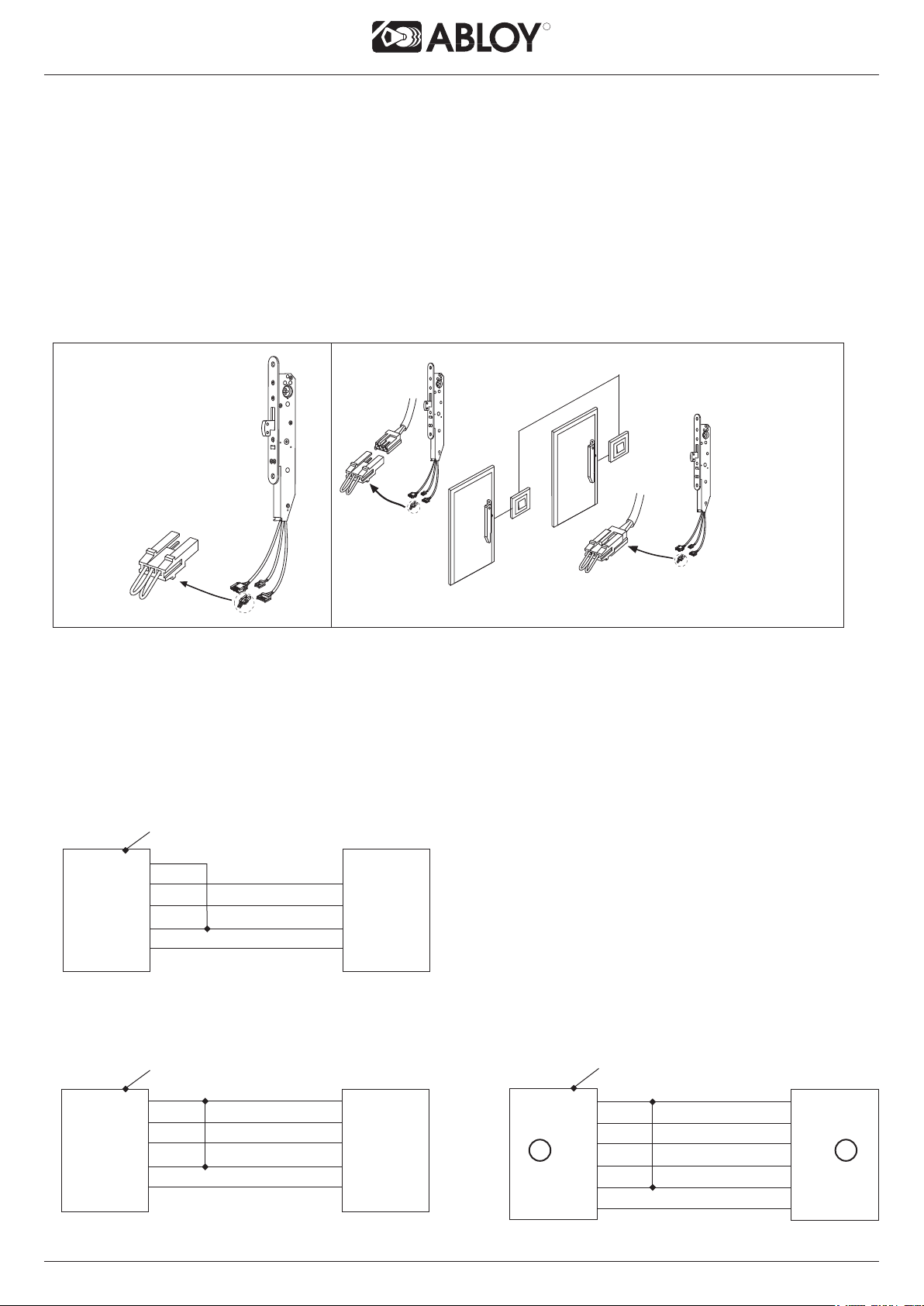

INSTÄLLNING AV GRUPPER

Det är möjligt att dela nätverkets anordningar i två oberoende logiska grupper. Låset är inställt till grupp 1 när den

bygglade kontakten inte är ansluten.

Ansluta den bygglade

kontakten när låset är

ställt till grupp två.

Grupper i CAN nätverk.

Grupp 2.

Grupp 1.

ANSLUTNINKSKABEL EL654, EL655

KABEL EA236 -EL654, EL655 <=> EL402, EL480, EL482

KABEL EA235 -EL654, EL655 <=> EL490

Kopplingar mellan EL654 / EL655 och EL402 / EL480 / EL482

VIT

GRÖN

BLÅ

SVART

RÖD

GRÖN

GUL

SVART

RÖD

EL654, EL655 EL402, EL480, EL482

Röd kontakt

EA236

Kopplingar mellan 654 / EL655 och EL490

VIT

GRÖN

BLÅ

SVART

RÖD

VIT

GRÖN

GUL

SVART

RÖD

Röd kontakt

EL654, EL655 EL490

EA235

Kopplingar mellan 654 / EL655 och 8329

VIT

GRÖN

GUL

BLÅ

SVART

RÖD

SVART

GRÖN

BLÅ

GUL

VIT

RÖD

Röd kontakt

EL654, EL655 8329

EA204

! !

När den bygglade kontakten är ansluten ställs låset till grupp två.

Observera! När EL654/EL655 är ställt till att arbeta ensam (utan daglås) i grupp två, skall den bygglade kontakten för

blå ledning klippas.

KOPPLING DAGLÅS EL654/655 OCH DAGLÅS

Det är möjligt att koppla EL654/EL655 tillsammans med ABLOY låshus EL480, EL482, EL402 och EL490.

Kopplingen måste utföras med anslutningskabel, ABLOY EA235 eller EA236 beroende på låstyp (se sidan 9).

Daglåsetaktiverasgenomattanslutakongurationsbygelnenligtnedan:

- Anslut bygelkontakten till kontakten från EL654/EL655 (3-pin AMP kontakt)

- Slå av strömmatningen till EL654/EL655.

Observera! Strömmatningen måste slås av varje gång du aktiverar ett nytt låshus EL654/EL655.

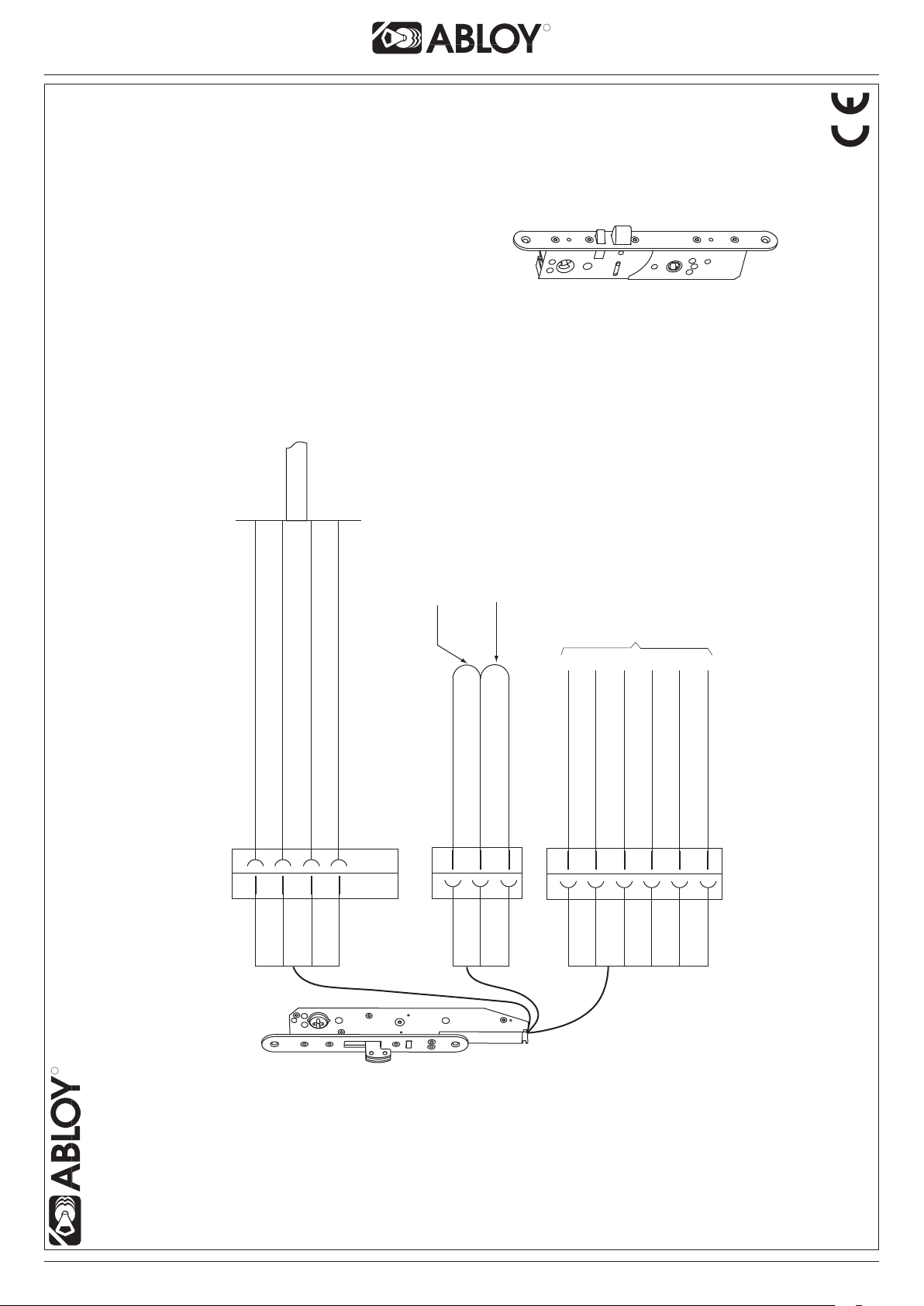

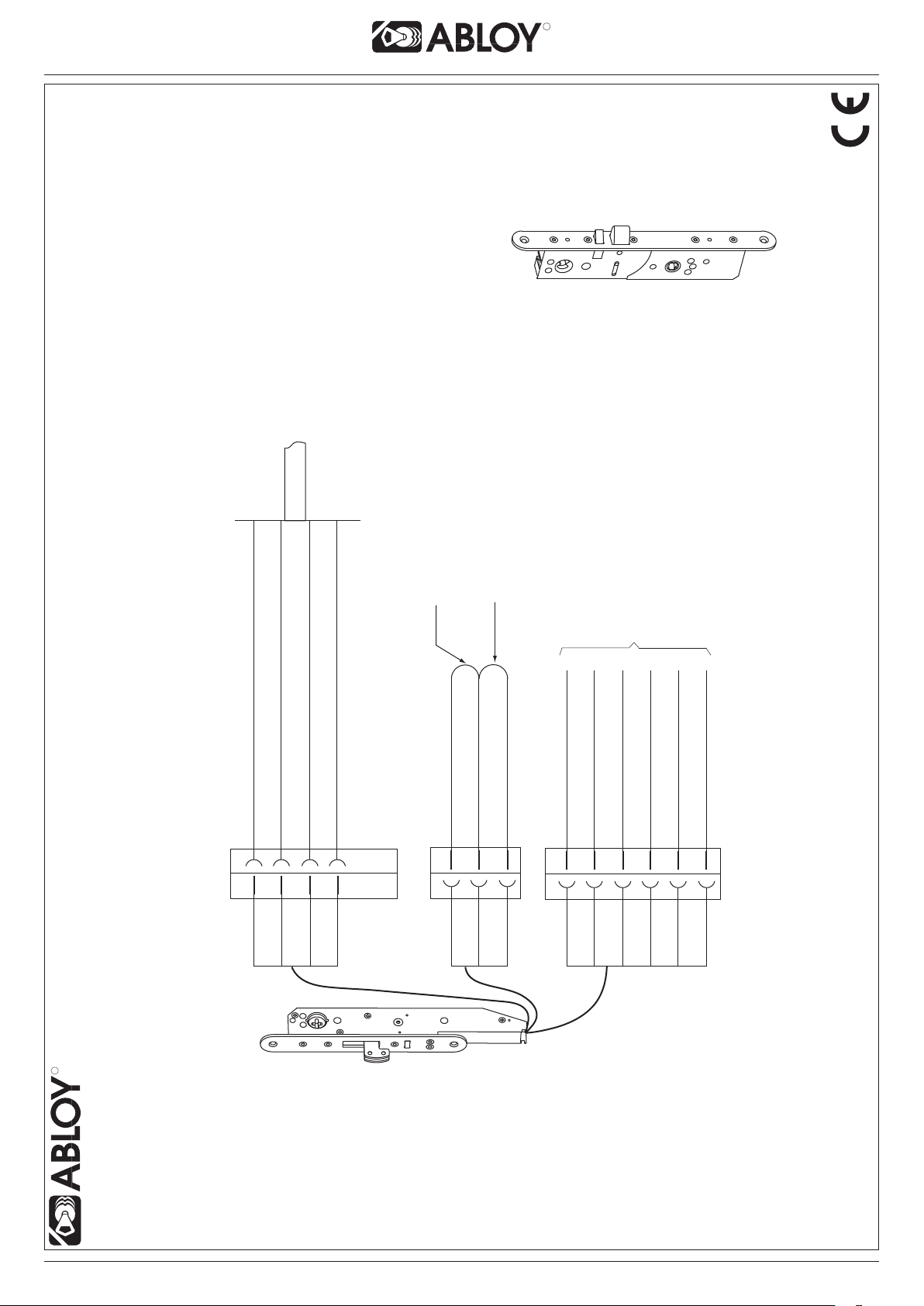

KOPPLINGSSCHEMA

EL654, EL655 Anslutningen till nätverket sker med fyra ledare, två för nätverksbus och två för strömförsörjning.

Använd CAN-cable ABLOY EA226 (9 * 0,14 mm2) till låset.

Vit Vit - CAN Hög

EA216 (6 m)/EA226 (10 m)

Anslutningskabel

Ej Bygglad -> Daglås ej anslutet

Bygglad -> Daglås anslutet

Ej Bygglad -> Grupp 1

Bygglad -> Grupp 2

Daglås anslutningskabel

EA236: EL480, EL482, EL402

EA235: EL490

Brun Brun - CAN Låg

Grön Grön - +12- 27.6 V DC STAB

Gul Gul- GND

Blå Blå - Daglås

Svart Svart – Com

Grå Grå – Grupp

Röd +12- 27.6V DC

Svart Reläutgång C

Gul Reläutgång NC

Blå Regel ute (ingång)

Grön Reläutgång NO

Vit GND

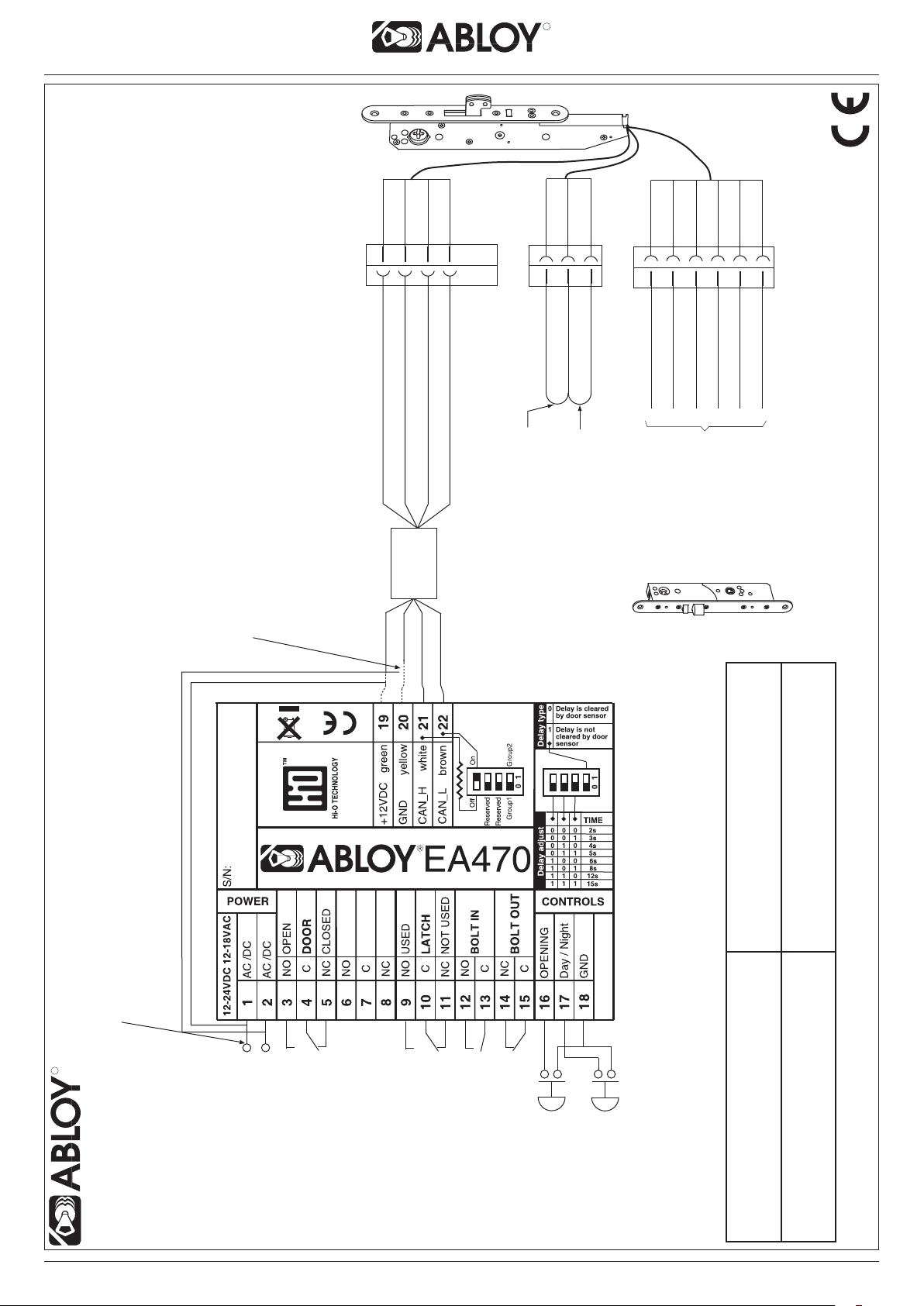

KOPPLINGSSCHEMA

EA470 - EL654/EL655 Grön och gul ledare från kabel EA216 kan anslutas till plint 1 & 2 eller 19 & 20.

- När de ansluts till plint 1 & 2:

* Kontrollera polariteten samt att spänningen är 12 -27,6V (EL654)

* Använd inte AC!

Grön och gul ledare från kabel EA216 kan anslutas till plint 1 & 2 eller 19 & 20.

- När de ansluts till plint 19 & 20:

* Försörjning till endast ett låshus EL654/EL655 som vid behov kan anslutas

till daglås EL480, EL482, EL402, EL490

* Övriga fall använd plint 1 & 2

* Strömförsörjning för låshuset är 12V

12-24 V DC + 15%

12 V AC -10% + 50% RMS

Grön Vit

Vit - CAN Hög

+12- 27.6V DC

Daglås

anslutningskabel

EA236: EL480,

EL482, EL402

EA235: EL490

Ej Bygglad -> Grupp 1

Bygglad -> Grupp 2

Ej Bygglad -> Daglås ej anslutet

Bygglad -> Daglås anslutet

Röd

Anslutningskabel

ABLOY EA216

Gul Brun

Blå

Brun - CAN Låg

Reläutgång C Svart

Blå - Daglås

Vit Grön

Svart

Grön - +12- 27.6 V DC STAB

Reläutgång NC Gul

Reläutgång NO Grön

Svart – Com

Brun Gul

Grå

Gul- GND

Regel ute (ingång) Blå

GND Vit

Grå – Grupp

Öppen

Dörr

Daglås

Stängd

Låst

Regel inne

Regel ute

Öppning

Potentialfri slutning

Natt/Dag

Buss termination 120 ohms (Dip 1)

0: Motstånd inte anslutet

1: Motstånd anslutet standardinställning)

Öppettid (Dip 1-3)

Justerbar mellan 2 – 15 sek

Grupper (Dip 4)

0: Låshus i grupp 1

1: Låshus i grupp 2

Nedbrytning öppettid (Dip4)

0: Nedbrytning sker av dörrsensorn

1: Dörrsensorn påverkar inte öppettid

10.6

40.7

225

10.6

40.7

10.6

335

40.7

EL654 /35 802970

EL654 /25 802395

EL654,EL655 /35 803352

EL654,EL655 /25 803351

EL654,EL6551 /35 803353

EL654,EL655 /25 803295

EL655 /35 803181

EL655 /25 803180

40.7

338

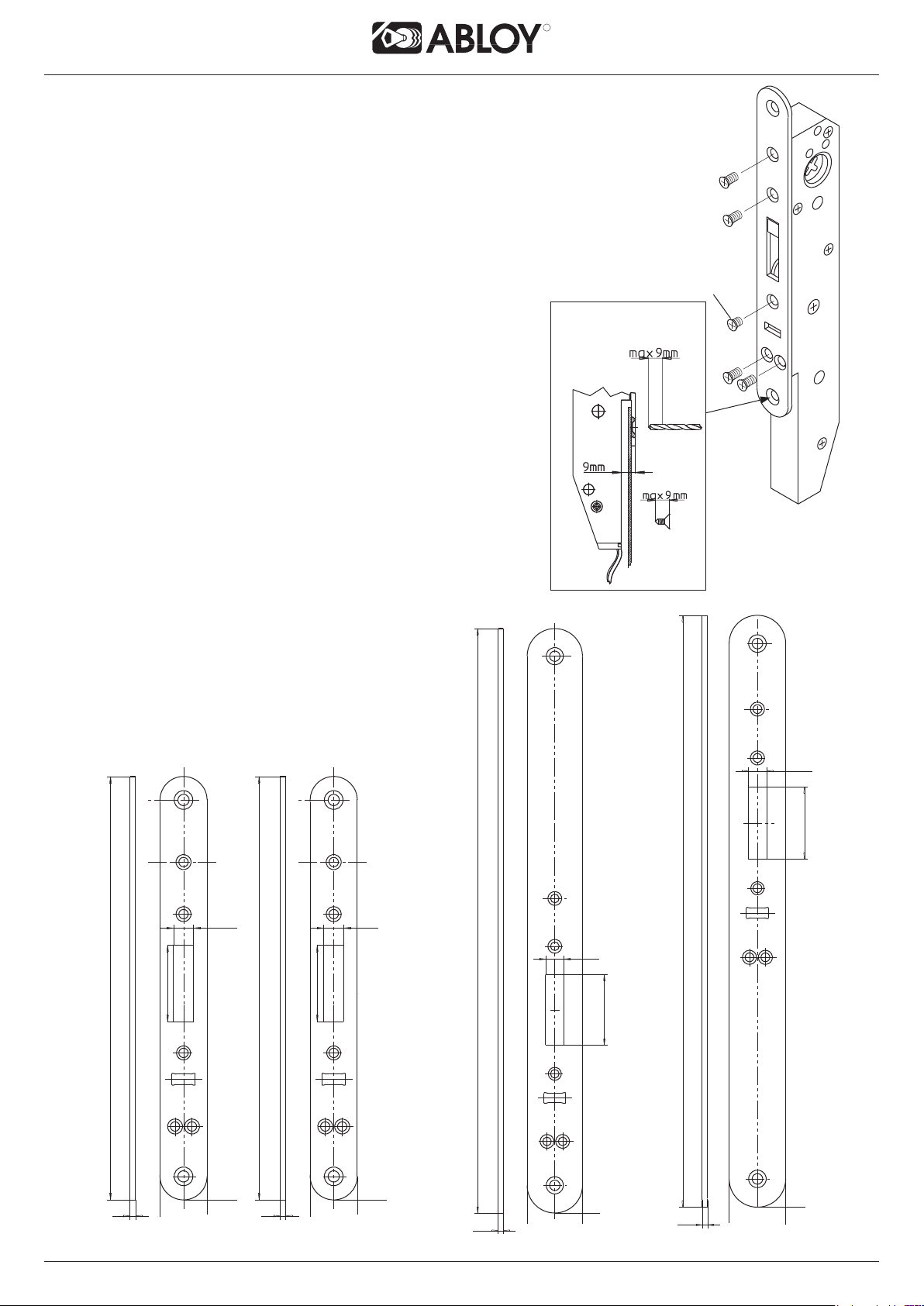

STANDARDSTOLPAR

- EL654 25mm dorndjup 802395

- EL654 35mm dorndjup 802970

- EL655 25mm dorndjup 803180

- EL655 35mm dorndjup 803181

Stolparförträdörrarochspecialproler

- 25mm dorndjup 803295

- 35mm dorndjup 803353

Används om stolpen måste täcka hela låskistan.

Observera! Specialborrschema

Saneringsstolpar (täckning av hålbild för 8349 / 8350)

- 25mm dorndjup 803351

- 35mm dorndjup 803352

Observera!

Kort skruv

Standard

Saneringsstolpe

Stolpar för trädörrar och spe-

cialproler

VARNING

Borr

TECHNICAL DATA ENGLISH

Operating voltage: 12 - 24 V DC (+15%) STAB.

Current: normal 150 mA

idle 70 mA

max. 750 mA

Relays: max. 0.8 A 30 V DC / AC resist. 20 W

Ambient temperature: -20° - +60°C

Opening delay: Delay is set from the controlling device (e.g. EA470 Control Unit, card reader etc.)

Bolt throw: 22 mm

Backsets: 25, 35 mm

Forend: 25 mm (EL654)

28 mm (EL655)

Forend for wooden doors

andspecialproles:  32mm

Door clearance: 2 - 5.5 mm (between forend and striker plate)

Monotoring outputs: - security bolt out

- security bolt in

- auxiliary lock locked / open

- door closed / open

Control unit: EA470

Cable: EA216 (6 m), EA226 (10 m)

Max. cable length: 50 m (total), 10 m (stub line)

Striker plate: EA300

    803677atstrike+803711magnet

    804811atstrike+803711magnet

ABLOY ® EL654 / EL655 lock cases and ABLOY® EA470 control unit are ASSA ABLOY

Hi-OTechnology™certiedproducts.

Hi-O Technology™

Hi-O (Highly Intelligent Opening) is a standardized new technology for security and control of door environments. Hi-O

enables interconnectivity - communication capabilities between all the devices involved in a door environment. All devices

have a built-in micro processor and can communicate with each other over a CAN network. CAN network enables plug-

and-play installation, synchronizes the door operation and monitors door environment.

Hi-Oisusedtoreducewiring,toincreaseexibilityandtosimplifyretrottingwithnewdevices.Becauseofitsintelligent

message transfer Hi-O also increases the security of the door environment.

Hi-O complies with the CiA Standard „Building Door Control“ DSP416.

CABLING INSTRUCTIONS EL654, EL655

DATA CABLE ABLOY EA216, 6 m, 9 x 0.14 mm2

BUSTERMINATION120Ω

Inabusnetworkitisnecessarytoterminatethebuslinesinordertoavoidtransmittingreections.Inthissystem,itis

accomplished by one resistor. Please note that the lock case itself does not include the bus termination, but if the lock

case is installed with EA470 control unit, the bus termination can be set by DIP-switch in the control unit.

Note!IfmorethanoneterminationinthenetworkisswitchedON,thismaycauseproblems.Onlyone120Ω

termination resistor is allowed.

SETTING THE GROUPS

It is possible to split the network devices into two logically independent groups. The lock is set to group 1 when the

loop connector is not connected.

Connect loop connector

when installing lock to

group 2.

Grouping in a CAN network.

Group 2.

Group 1.

When the loop connector is connected, the lock is set to group 2.

Note! When EL654/ EL655 is set alone (without auxiliary lock) in group 2, the blue wire in the loop connector must be cut.

CONNECTION BETWEEN EL654/EL655 AND AUXILIARY LOCK CASE

It is possible to connect EL654/EL655 together with lock cases ABLOY EL480, EL482, EL402 and EL490.

The wiring must be implemented by using ABLOY connection cables EA235 or EA236 depending on the lock type

(see page 9).

Theauxiliarylockcaseisactivatedbyusingthecongurationconnectorloopconnectorasfollows:

- Connect the loop connector to the EL654/EL655 cable (3-pin AMP connector).

- Turn the power off from EL654/EL655.

Note! The power must be turned off everytime you activate a new EL654/EL655 lock case.

CONNECTION CABLES EL654, EL655

CABLE EA236 -EL654, EL655 <=> EL402, EL480, EL482

CABLE EA235 -EL654, EL655 <=> EL490

Connections between EL654 / EL655 and EL402 / EL480 / EL482

WHITE

GREEN

BLUE

BLACK

RED

GREEN

YELLOW

BLACK

RED

EL654, EL655 EL402, EL480, EL482

Red connector

EA236

Connections between EL654 / EL655 and EL490

WHITE

GREEN

BLUE

BLACK

RED

WHITE

GREEN

YELLOW

BLACK

RED

Red connectort

EL654, EL655 EL490

EA235

Connections between EL654 / EL655 and old motor

lock case 8329

WHITE

GREEN

YELLOW

BLUE

BLACK

RED

BLACK

GREEN

BLUE

YELLOW

WHITE

RED

Red connector

EL654, EL655 8329

EA204

WIRING DIAGRAM

EL654, EL655 The connection to the network is accomplished by four wires, two wires for the

bus network and two wires for the power supply. Please use CAN-cable ABLOY®

EA216 (9 x 0.14 mm2) with the lock.

White White - CAN High

EA216 (6m)/EA226

(10m) Connection Cable

Loop cut -> Auxiliary lock not connected

Loop uncut -> Auxiliary lock connected

Loop cut -> Group 1

Loop uncut -> Group 2

AUXILIARY LOCK CONNECTION CABLES

EA236: EL480, EL482, EL402

EA235: EL490

Brown Brown - CAN Low

Green Green - +12 - 27.6V DC STAB.

Yellow Yellow - GND

Blue Blue - Aux.lock

Black Black - Common

Grey Grey - Group

Red +12 - 27.6V DC *)

Black Relay output C

Yellow Relay output NC

Blue Bolt Out (input)

Green Relay output NO

White GND

Other manuals for ABLOY EL654

This manual suits for next models

Table of contents

Other Assa Abloy Door Lock manuals

Assa Abloy

Assa Abloy 1489 User manual

Assa Abloy

Assa Abloy Aptus Yale Doorman User manual

Assa Abloy

Assa Abloy CYE345 User manual

Assa Abloy

Assa Abloy Effeff 809M User manual

Assa Abloy

Assa Abloy CYE321 User manual

Assa Abloy

Assa Abloy Valencia Hola User manual

Assa Abloy

Assa Abloy ES100 Series User manual

Assa Abloy

Assa Abloy Rixson 73ER User manual

Assa Abloy

Assa Abloy Valencia Bella User manual

Assa Abloy

Assa Abloy effeff Mini Shear Magnet User manual

Assa Abloy

Assa Abloy Corbin Russwin FE5400S Series User manual

Assa Abloy

Assa Abloy Abloy EL648 User manual

Assa Abloy

Assa Abloy SARGENT BL7300 Series User manual

Assa Abloy

Assa Abloy Yale Assure Lock YRD620 Technical specifications

Assa Abloy

Assa Abloy 179A User guide

Assa Abloy

Assa Abloy Yale Doorman User manual

Assa Abloy

Assa Abloy Liscio User manual

Assa Abloy

Assa Abloy Access 3 User manual

Assa Abloy

Assa Abloy Yale YDD724A User manual

Assa Abloy

Assa Abloy Effeff 319 Series User manual

Assa Abloy

Assa Abloy Yale nexTouch NTB610 Technical specifications

Assa Abloy

Assa Abloy Yale YDME 50 Pro User manual

Assa Abloy

Assa Abloy Corbin Russwin ED5200N Series User manual

Assa Abloy

Assa Abloy Conrbin Russwin IN120 WiFi User manual

Popular Door Lock manuals by other brands

We.lock

We.lock SECBNEBL51 instructions

Iseo

Iseo MA1A installation guide

ID Lock

ID Lock 150 user manual

Lockly

Lockly ACCESS TOUCH PRO user manual

iLoq

iLoq G50S user guide

SDC

SDC Z7835 installation instructions

ilco

ilco 452 Installation

Samsung

Samsung shs-h705 user guide

TRU-BOLT

TRU-BOLT 08102017 user manual

CDVI

CDVI 500-LADJ quick start guide

Igloohome

Igloohome Deadbolt 2S Metal Grey Installer/user guide

eSSL

eSSL FL-300 user manual

JAKO

JAKO JKBTNX4 installation guide

Dorma

Dorma MUNDUS PREMIUM GK 50 Mounting instruction

SCOOP

SCOOP Pullbloc 4.1 FS Panik Assembly instruction

Yale

Yale MORTISE 8800 SERIES installation instructions

Siegenia

Siegenia KFV AS3500 Assembly instructions

Saflok

Saflok Quantum ädesē RFID installation instructions
