APLIC 302656 User manual
Bicycle computer, wireless
Mod.-Nr.: 302656/20170621SZ187
User Manual
2
Table of contents
1. Deutsch.............................................................................................3
2. English.............................................................................................18
3.Français.............................................................................................33
4. Italiano............................................................................................48
5. Español............................................................................................63
Inhaltsverzeichnis
1.Lieferumfang......................................................................................3
2. Technische Daten...............................................................................3
3. Produkt-Details..................................................................................4
4. Installaon und Montage..................................................................4
5.Inbetriebnahme.................................................................................6
6. Funkonen.........................................................................................9
7. Weitere Funkonen.........................................................................10
8. Tasten und Funkonen....................................................................13
9. Baerien austauschen.....................................................................13
10. Zusätzliche Hinweise zu diesem Gerät..........................................14
11. Fehlerbehebung............................................................................14
12. Sicherheitshinweise und Haungsausschluss................................15
13.Entsorgungshinweise.....................................................................16
14. Hinweise zur Baerieentsorgung..................................................16
3Deutsch
Vielen Dank, dass Sie sich für ein Produkt von aplic entschieden haben.
Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben wer-
den, lesen Sie sich bie die nachfolgende Kurzanleitung aufmerksam
durch.
1 Lieferumfang
• Fahrradcomputer
• Halterung
• Reed-Sensor, kabellos
• Speichenmagnet
• Montagezubehör
2 Technische Daten
Spannungsversorgung 1x 3V Baerie Typ CR2032
Abmessungen (H x B x T) 58,5mm x 42,5mm x 17,5mm
Schutzart IP 65
Arbeitstemperatur -20°C bis +70°C
Features • Uhrzeit
• Stoppuhr
• Temperatur
• Auto ON/OFF
• Hintergrundbeleuchtung
• Geschwindigkeitsanzeige
• Fahrzeit-Anzeige
• Fahrdistanz-Anzeige
• Eingebauter Speicher
4Deutsch
3 Produkt-Details
4 Installaon und Montage
Entnehmen Sie das Gerät aus der Verpackung und enernen Sie
jegliches Verpackungsmaterial. Vergewissern Sie sich vor der Inbe-
triebnahme, dass das Gerät keine äußerlichen Schäden aufweist.
Baerie einlegen
Legen Sie vor der Inbetriebnahme und der Montage die Baerie in
das Baeriefach ein. Önen Sie dafür das Baeriefach auf der Rück-
seite des Gerätes und des kabellosen Sensors (Reed-Sensor) mithilfe
einer Münze oder einem ähnlichen Gegenstand entgegen des
Temperatur
Uhrzeit
Modi
Geschwindigkeit
5Deutsch
Uhrzeigersinns. Legen Sie eine 1,5V Typ CR2032 Baerie in das Bat-
teriefach ein. Vergewissern Sie sich, dass der Pluspol der Baerie zur
Baeriefach-Abdeckung zeigt. Schließen Sie das Baeriefach im An-
schluss.
Installaon der Halterung
Kleben Sie das breite Schaumstoplächen auf die Innenseite der
Wölbung, um ein eventuelles Rutschen zu vermeiden. Legen Sie die
Halterung mit der Wölbung nach unten auf den Lenker Ihres Fahrrades
an die gewünschte Posion. Nehmen Sie den mitgelieferten Gum-
mi-Befesgungsrung und haken Sie diesen in die dafür vorgesehenen
Halterungsvorrichtungen ein, sodass die Halterung fest auf dem
Lenker sitzt.
Hinweis: Alternav können Sie den Fahrradcomputer auch an die
Mielstange Ihres Fahrrads anbringen. Dafür müssen Sie die Wölbung
der Halterung abschrauben und um 90° versetzt anschrauben.
Querstange
6Deutsch
Installaon des kabellosen Senders
Kleben Sie das längliche Schaumstoplächen auf die Innenseite des
Senders und legen Sie diesen an die Radgabel an. Befesgen Sie den
Sensor mithilfe der mitgelieferten Kabelbinder. Die Sensorseite des
Senders muss in Richtung der Speichen zeigen. Stellen Sie sicher, dass
der Sensor nicht mit den Speichen in Kontakt kommt.
Installaon des Magnets
Schrauben Sie den Magneten und die Magnethalterung auseinander.
Im Anschluss legen Sie die Plaskplae mit der Führung an der Ober-
seite in eine Speiche. Schrauben Sie anschließend den Magneten und
die Muer an die Kunststoplae, sodass die Speiche festgeschraubt
wird.
Hinweis: Die minimale Distanz zwischen Magnet und Sender sollte
unter 5mm liegen, um eine opmale Übertragung zu gewährleisten.
Versuchen Sie den Magneten entsprechend anzupassen.
5 Inbetriebnahme
Das System wird komple zurückgesetzt, wenn Sie die Baerie
austauschen. Bevor Sie das Gerät in Betrieb nehmen, empfehlen wir,
dieses einmal zurückzusetzen. Entnehmen Sie dafür die Baerie und
legen Sie diese erneut ein.
7Deutsch

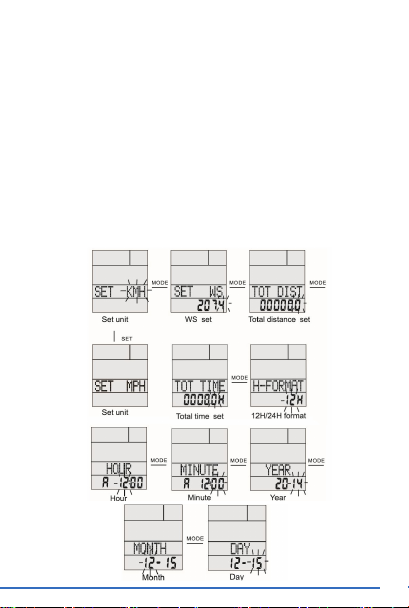

Einstellungen
Um in die Systemeinstellungen zu gelangen, exiseren zwei Mög-
lichkeiten.
• Die Systemeinstellungen werden aufgerufen, wenn die Baerie
ausgetauscht oder neu eingelegt wird.
• Drücken der “Mode”-Taste im Uhrzeit-Modus (Clock) für 2 Sekun-
den im Standardbildschirm.
Drücken Sie zum Ändern des aktuellen Wertes die “SET”-Taste. Um
in das nächste Einstellungsmenü zu gelangen, betägen Sie die
“MODE”-Taste.
Die Einstellungsreihenfolge ist wie folgt: KMH/MPH - > Reifenumfang
-> Gesamte Distanz -> Gesamte Zeit -> 12/24-Stunden -> Stunde ->
Minute - > Jahr -> Monat -> Tag
8Deutsch
Hinweis: Messen Sie den Radumfang, bevor Sie den Radumfang (WS)
angeben müssen. Es gibt folgende Messmethoden:
• Noeren Sie die markierte Größe des Rades und sehen Sie in der
nachfolgenden Tabelle nach, um gegebenenfalls den entsprechen-
den Umfang zu nden.
• Markieren Sie einen Punkt am gewünschten Fahrradreifen und
schieben Sie das Fahrrad eine Reifenumdrehung nach vorne. Der
Radumfang ist die Distanz, die Sie zurückgelegt haben.
Stellen Sie sicher, dass der Radumfang exakt ist, da dies die gemes-
senen Daten in der Genauigkeit erheblich beeinusst.
Beispiel für die Messmethode 1:
Radumfangsdiagramm
Reifendurchschni Radumfangswert (in mm)
20 Zoll 40-406 1530
20 Zoll 54-406 1590
24 Zoll 47-507 1860
24 Zoll 54-507 1920
26 Zoll 25-559 1940
26 Zoll 40-559 2000
26 Zoll 50-559 2040
9Deutsch
6 Funkonen
Der Geschwindigkeitsbalken
bewegt sich während der Fahrt
entsprechend der aktuellen
Geschwindigkeit. Dies bedeutet,
dass der Fahrradcomputer ein
Geschwindigkeitssignal emp-
fängt. Im Display erscheint die
aktuelle Geschwindigkeit.
Reifendurchschni Radumfangswert (in mm)
26 Zoll 57-559 2100
26 Zoll 37-590 2090
26 Zoll 60-559 2150
27 Zoll 32-630 2180
28 Zoll 20-622 2110
28 Zoll 25-622 2130
28 Zoll 30-622 2260
28 Zoll 35-622 2185
28 Zoll 37-622 2190
28 Zoll 40-622 2220
28 Zoll 42-622 2230
28 Zoll 47-622 2280
28 Zoll 50-622 2280
28 Zoll 54-622 2295
28 Zoll 60-622 2350
28 Zoll 40-635 2240
