American Standard T010.740 User manual

GREEN TEA T010.740

Installation

Instructions

M968022

Thank you for selecting American-Standard...the

benchmark of ﬁne quality for over 100 years.

To ensure that your installation proceeds smoothly

please read these instructions carefully before you begin. Certiﬁed to comply with ANSI A112.18.1M

ASSE 1016

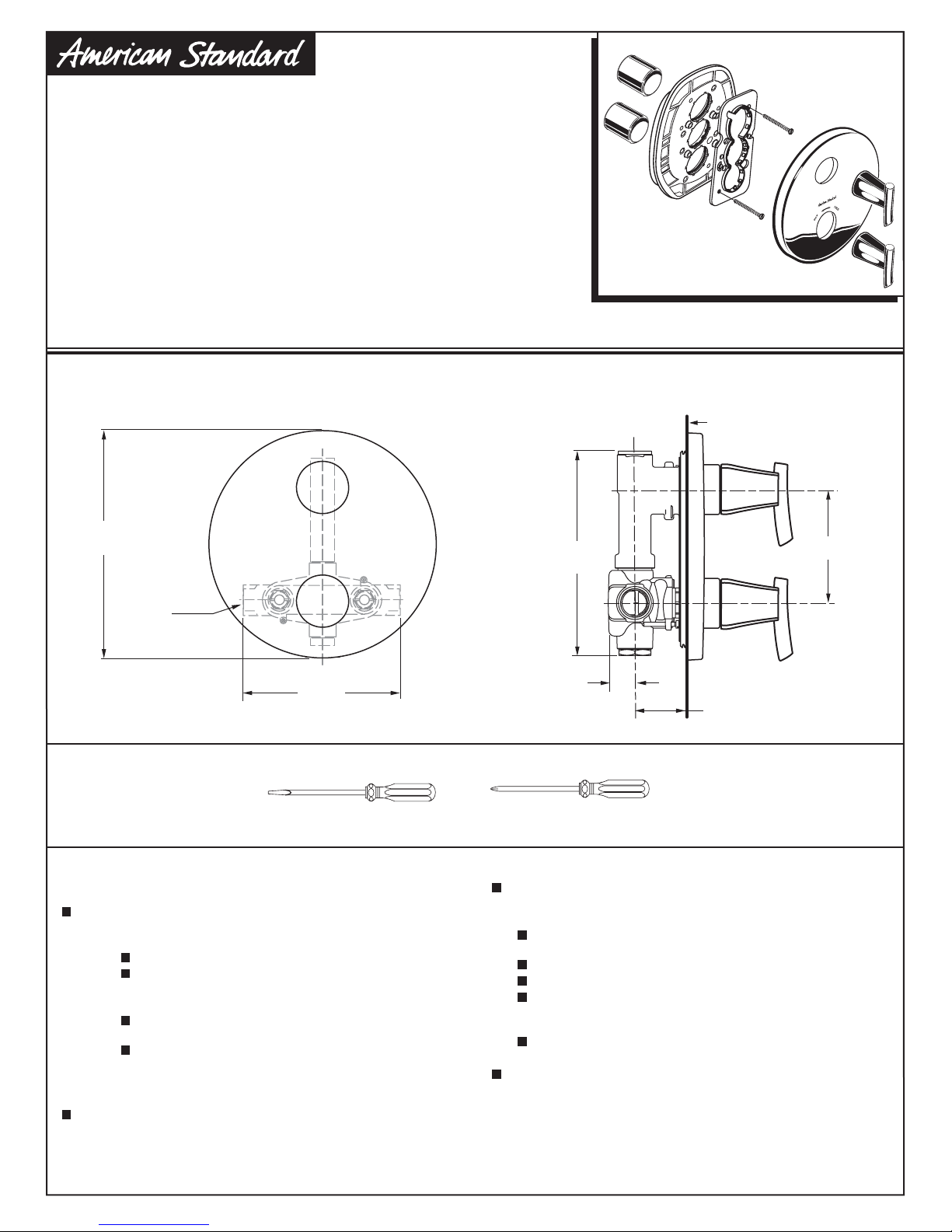

ROUGHING-IN DIMENSIONS

Recommended Tools

Flat Blade Screwdriver Phillips Screwdriver

Remove as much surface dirt and ﬁlm using clear

water and soft cotton cloth (as described above).

Use any of the following to remove tough surface

ﬁlm and build-up:

Mild liquid detergents

Clear ammonia free liquid glass cleaners

Non-acidic, non-abrasive gentle liquid or fully

dissolved powder cleansers mixed according to

manufacturers directions.

Non-abrasive liquid polishers

Once clean, rinse faucet again with clear water to

thoroughly remove cleaner or polish and blot dry with

a soft cotton cloth.

To keep your new faucet looking new, please follow

these simple care instructions:

DO: Simply rinse the faucet clean with clear water.

Dry the faucet with a soft cotton cloth.

DO NOT:

Do not use any abrasive cleaners, cloths, or

paper towels.

Do not use any cleaning agents containing

acids, polish abrasives, or harsh cleaners or

soaps.

Regular and routine cleaning will reduce the need for

heavy cleaning and polishing. If heavy cleaning is

required, the following procedures are recommended:

CARE INSTRUCTIONS:

Failure to follow these care instructions may

damage the Faucet's ﬁnish.

CENTRAL THERMOSTAT

WITH VOLUME CONTROL

TRIM KIT

186mm

(7-3/8)

100mm

(3-7/8)

200mm

(7-7/8)

48mm to 68mm

(2 to 2-5/8)

150mm

(6)

NOTE: FITTING

MUST BE INSTALLED

WITH VOLUME CONTROL

ON TOP.

R520

1/2" NPT INLETS

R540

3/4" NPT INLETS

25mm

(1)

FINISHED

WALL

TOP

M968022

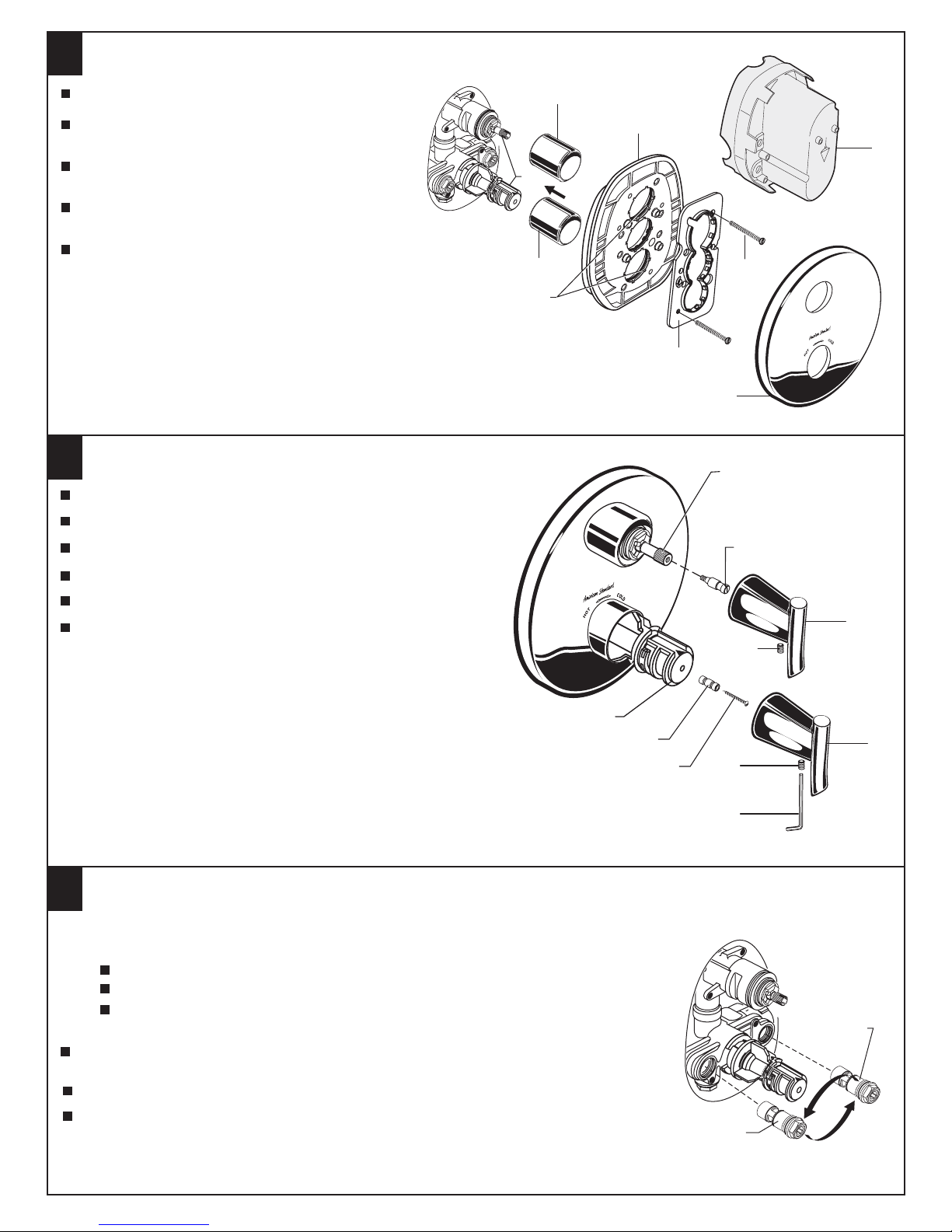

Remove PLASTER GUARD (1) if attached.

Push CAPS (2 & 2a) as shown onto CONTROL

VALVES (3).

Push ESCUTCHEON HOLDER (4) with lightly greased

O-RING SEALS (5) over CAPS (2, 2a).

Attach the FIXATION PLATE (7) to the ESCUTCHEON

HOLDER (4) with the two SCREWS (6) provided.

Push ESCUTCHEON (8) ﬂush against ﬁnished wall.

1TRIM INSTALLATION

12 INSTALL HANDLES

Should the hot and cold water supply pipes have been transposed making

adjustment impossible, proceed as follows:

TRANSPOSED SUPPLY PIPING

OR BACK TO BACK INSTALLATION

Remove check stops and re-install them transposed.

Shut off water supply.

Remove handle and rim. (Reverse steps 1 and 2).

CHECK STOP

(RED TO BLUE)

Turn the water supply back on and perform the temperature adjustment in step 4.

Assemble HANDLES and TRIM.

CHECK STOP

(BLUE TO RED)

Important note: RED CHECK STOP is now on the right of the mixer body and the BLUE

CHECK STOP is now on the left.

Attach HANDLE ADAPTER (1) to KNOB MOUNT (2) with SCREW (3).

Align HANDLE (4) as shown and push onto KNOB MOUNT (2).

Tighten SET SCREW (5) with HEX WRENCH (6) supplied with trim kit.

Install HANDLE SCREW (7) into VALVE STEM (8) and tighten.

Align HANDLE (9) as shown and push onto HANDLE SCREW (7).

Tighten SET SCREW (5a) with HEX WRENCH (6) su pplied with trim kit.

M968022

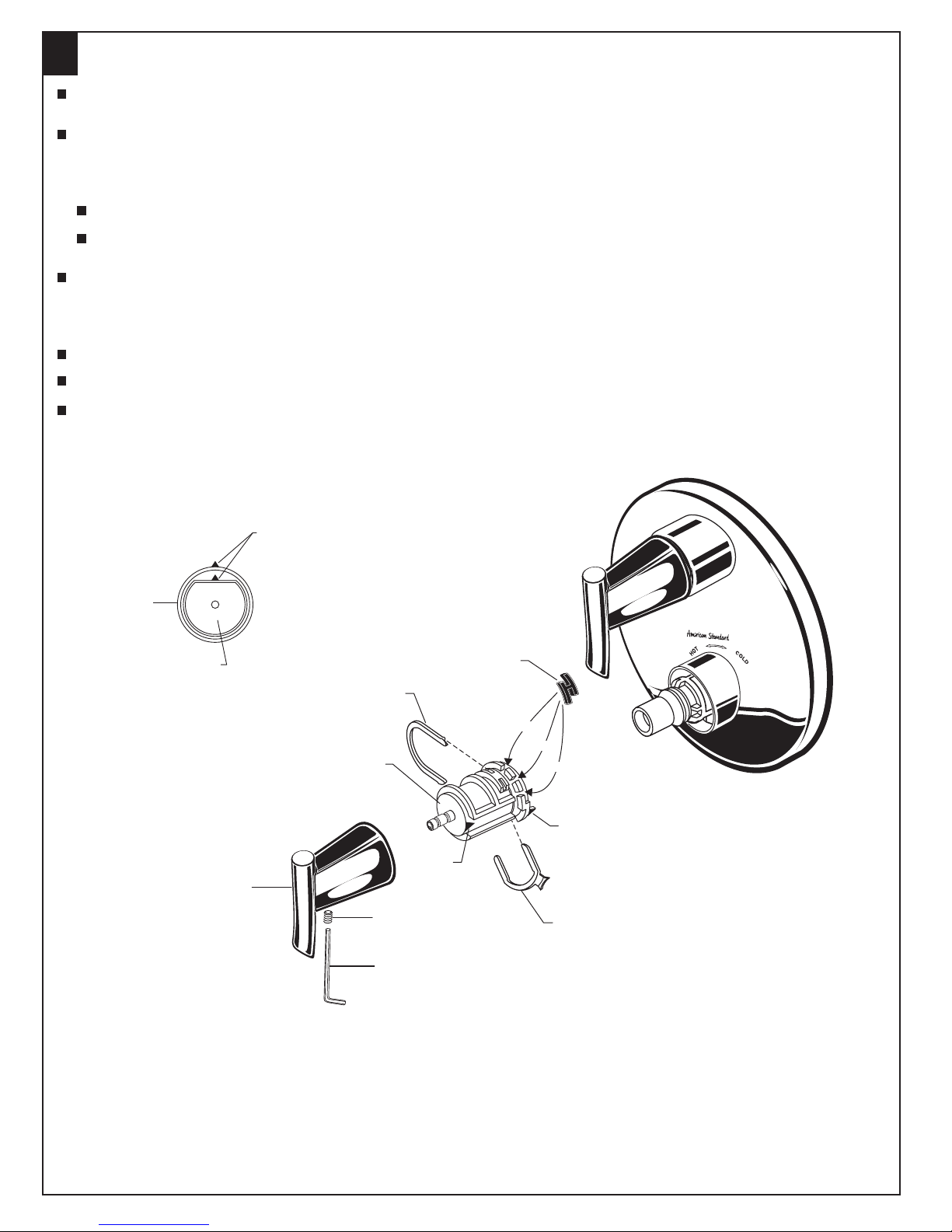

4TEMPERATURE ADJUSTMENT

SET HOT LIMIT STOP

Check that arrow marking B points to the 12 o'clock position. If not, push the BLACK CLAMP on the SECURING RING to

the right, pull off KNOB MOUNT (4) and reinstall KNOB MOUNT (4) with arrow "B" 12 o'clock position. See Figure 1.

For 100 F adjustment, turn the water supply on. Turn KNOB MOUNT (4) until the spout temperature is 100˚F. Check

that arrow "A" on the KNOB MOUNT (4) still points 12 o'clock position after adjusting the thermostat to 100˚F.

If not, pull out the RED LOCKING DEVICE. Remove KNOB MOUNT (4) by pulling it towards you while standing directly in

front of the valve.

Reinstall the KNOB MOUNT (4) with arrow "A" 12 o'clock position.

The maximum mixed water temperature is set at 109˚F at the factory. This setting can be changed if desired.

Remove the TEMPERATURE LIMIT STOP (H shaped Black Plastic part). Reinstall it at the desired notch as indicated in

the diagram to limit the maximum mixed water temperature to 104˚F or 112˚F.

Reinstall RED LOCKING DEVICE.

See Step 2 for HANDLE (3) installation.

ARROW

"A"

BLACK

CLAMP

ARROW

"B"

RED LOCKING

DEVICE

TEMPERATURE

LIMIT STOP

ARROWS AT 12 O'CLOCK

POSITION

Figure 1

KNOB MOUNT

112

109

104

Loosen SET SCREW (1) with HEX WRENCH (2). Pull off HANDLE (3).

M968022

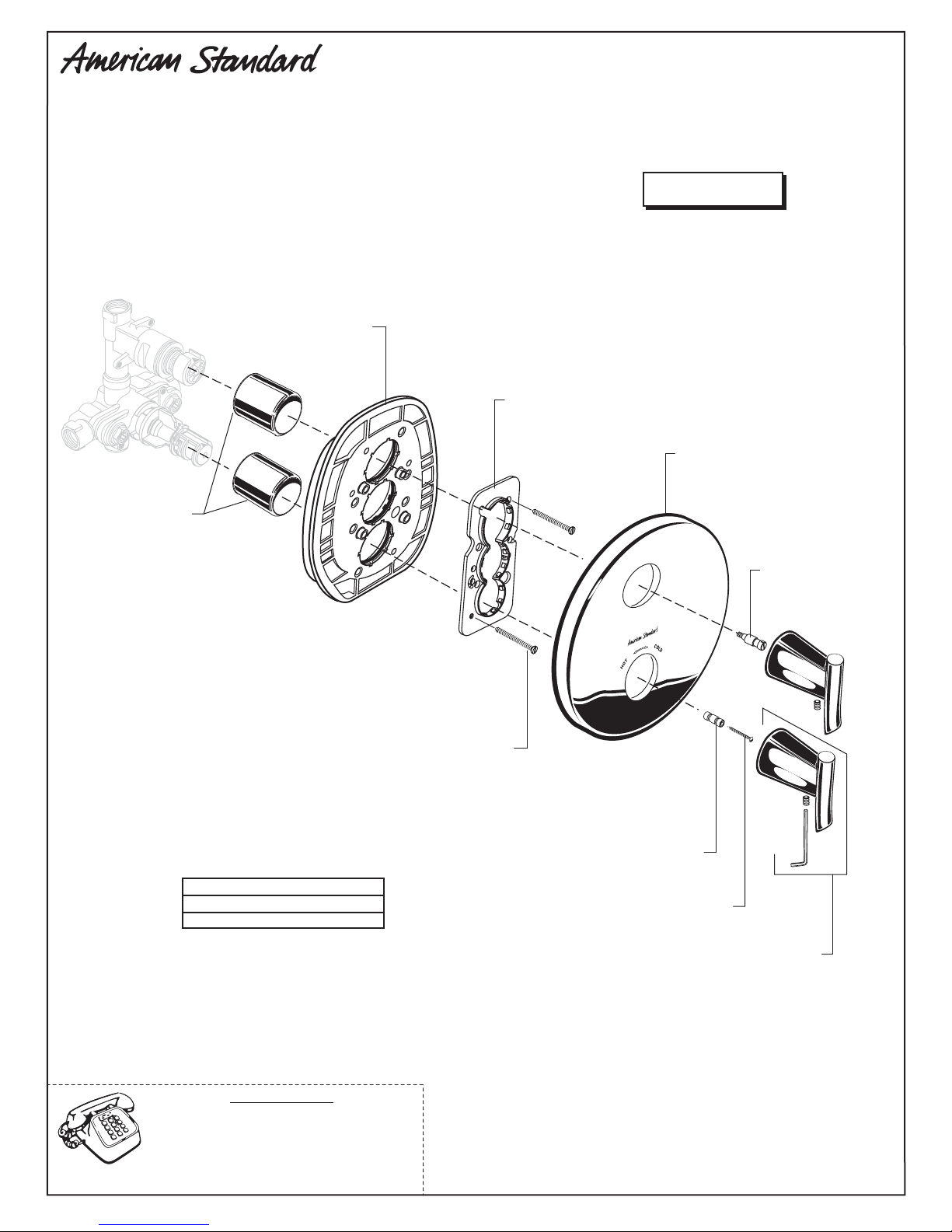

MODEL NUMBER

A907090-YYY0A

CAP

M962630-0070A

ESCUTCHEON HOLDER

M907712-YYY0A

ESCUTCHEON

M918318-0070A

HANDLE SCREW

M962731-YYY0A

HANDLE KIT

CENTRAL THERMOSTAT

WITH VOLUME CONTROL

TRIM KIT

T010.740

GREEN TEA

For toll-free information and answers to your questions, call:

1-800-442-1902

Weekdays 8:00 a.m. to 6:00 p.m. EST

IN CANADA 1-800-387-0369 (TORONTO 1-905-306-1093)

Weekdays 8:00 a.m. to 7:00 p.m. EST

IN MEXICO 01-800-839-12-00

Product names listed herein are trademarks of American Standard Inc.

HOT LINE FOR HELP

M918038-0070A

ADAPTER

M918990-0070A

SELF TAPPING SCREW

CHROME

SATIN NICKEL

STAINLESS STEEL

002

295

075

Replace the "YYY" with

appropriate ﬁnish code

023774-0070A

SCREWS

A924335-0070A

FIXATION PLATE

GREEN TEA T010.740

Installation

Directives

M968022

Nous vous remercions d'avoir choisi American Standard…

synonyme de qualité supérieure depuis plus de 100 ans.

Pour que l’installation se déroule sans problème,

veuillez lire attentivement ces instructions avant

de commencer. Certiﬁé conforme aux normes ANSI A112.18.1M

ASSE 1016

MESURES RELATIVES AUX POINTS DE RACCORDEMENT

Outils recommandés

Tournevis à lame plate Tournevis Phillips

Enlever autant que possible les saletés et le ﬁlm à l’aide d’eau

claire et d’un chiffon de coton doux (tel que décrit ci-dessus).

Utiliser l’un des suivants pour enlever les ﬁlms et les

accumulations tenaces :

Détergents liquides doux

Produits de nettoyage pour vitres sans ammoniac

Des liquides doux non acides, non abrasifs ou des produits de

nettoyage en poudre bien dilués mélangés selon les instructions

du fabricant.

Des liquides polisseurs non abrasifs

Lorsqu'il est propre, nettoyer et rincer le robinet avec de l'eau

claire pour bien enlever le produit de nettoyage et éponger

avec un chiffon en coton doux.

Pour conserver l’aspect de neuf de votre robinet, suivez ces

simples instructions d’entretien :

À FAIRE : Simplement rincer le robinet avec de l’eau

propre.

Essuyer le robinet avec un chiffon de

coton doux.

À NE PAS FAIRE :

Ne pas utiliser de produits de nettoyage

abrasifs, du tissu ou des papiers de

ménage.

Ne pas utiliser de produits de nettoyage qui

contiennent de l’acide, des agents de polissage

abrasif, des nettoyants ou des savons rudes.

Un entretien régulier et routinier diminuera le besoin d’un

nettoyage intense et du polissage. En cas de nettoyage intense,

suivre les procédures recommandées.

INSTRUCTIONS D’ENTRETIEN :

Le défaut de suivre ces instructions d’entretien

peutentraîner la détérioration du robinet.

THERMOSTAT CENTRAL

AVEC RÉGLAGE DE DÉBIT

JEU DE GARNITURE

186 mm

(7 3/8)

100 mm

(3 7/8)

200 mm

(7 7/8)

48 mm à 68 mm

(2 à 2 5/8)

150 mm

(6)

REMARQUE : LE

RACCORDEMENT

DOIT ÊTRE POSÉ

AVEC LE RÉGLAGE

DE DÉBIT SUR LE

DESSUS.

R520

ENTRÉES ½ po NPT

R540

ENTRÉES ¾ po NPT

25 mm

(1)

MUR

FINI

M968022

11 INSTALLATION DE LA GARNITURE

12 INSTALLATION DES POIGNÉES

Si les conduites d’alimentation d’eau chaude et froide ont été inversées

rendant l’ajustement inpossible, procéder comme suit :

CONDUITE D’ALIMENTATION INVERSÉE

OU INSTALLATION DOS À DOS

Retirer les butées de vériﬁcation et les inverser.

Fermer le robinet d'alimentation.

Retirer la poignée et la bordure. (Inverser les étapes 1 et 2).

BUTÉE DE VÉRIFICATION

(ROUGE À BLEU)

Rouvrir l’alimentation d’eau et exécuter l'ajustement de température décrit à l’étape 4.

Assembler les POIGNÉES et la garniture.

BUTÉE DE VÉRIFICATION

(BLEU À ROUGE)

Remarque importante : La BUTÉE DE VÉRIFICATION ROUGE est maintenant à droite

du mélangeur et la BUTÉE DE VÉRIFICATION BLEUE est maintenant à gauche.

Fixer l’ADAPTATEUR (1) AU SUPPORT DE POIGNÉE (2) AVEC LES VIS (3).

Aligner la POIGNÉE (4) comme illustré et pousser dans le

SUPPORT DE POIGNÉE (2).

Serrer la VIS DE FIXATION (5) avec la CLÉ À SIX PANS (6)

fournie avec le jeu de garniture.

Installer et visser la VIS DE POIGNÉE (7) sur la TIGE de la VANNE (8).

Aligner la POIGNÉE (9) comme illustré et pousser dans la

VIS DE POIGNÉE (7).

Serrer la VIS DE FIXATION (5a) avec la CLÉ À SIX PANS (6)

fournie avec le jeu de garniture.

TOP

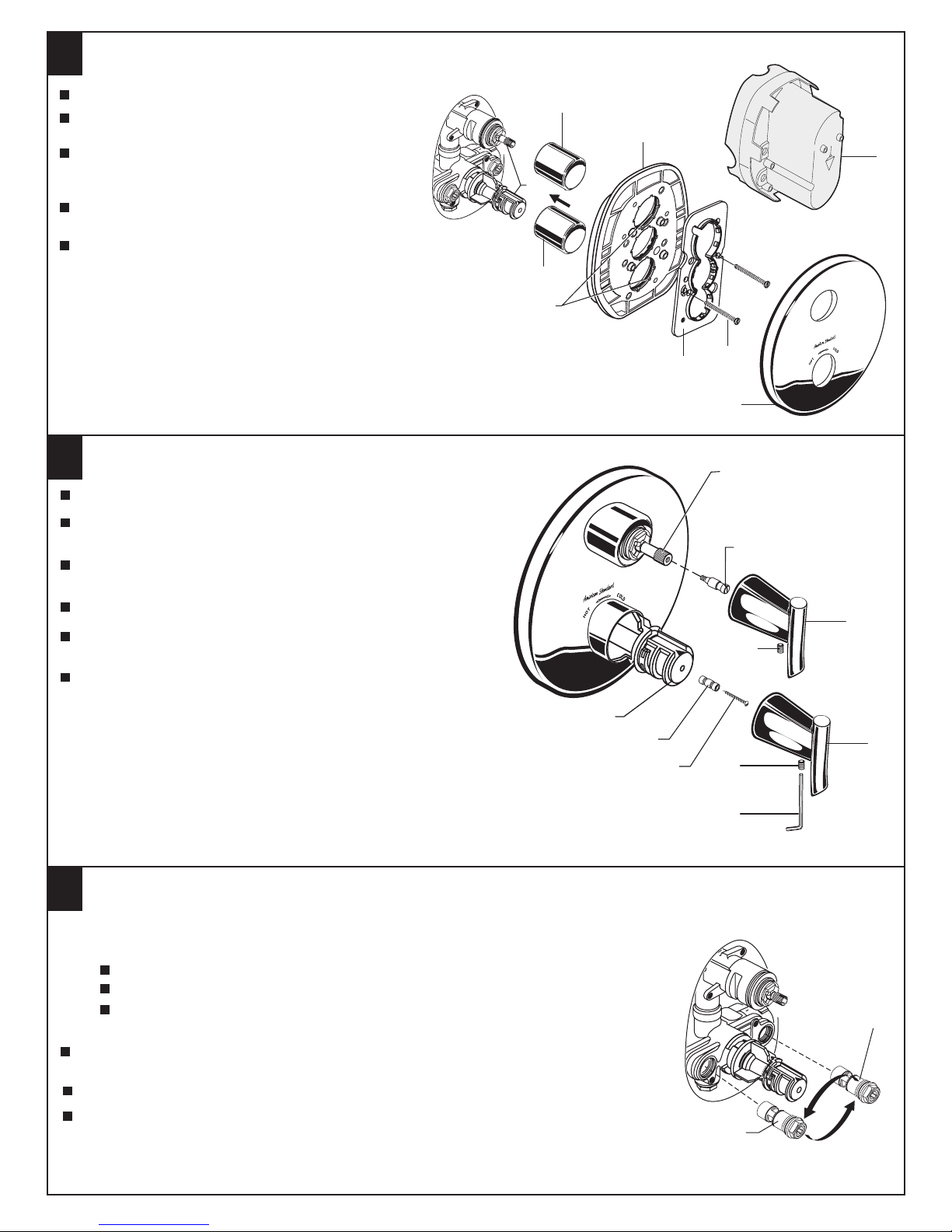

Enlever les PROTECTIONS DE PLÂTRE (1), si ﬁxées.

Pousser les CAPUCHONS (2 et 2a) comme

illustré sur les VANNES DE RÉGLAGE (3).

Fixer la PLAQUE DE FIXATION (7) à l’aide

des deux VIS (6) fournies.

Pousser le SUPPORT DE ROSACE (4) sur les

CAPUCHONS (2 et 2a) les JOINTS TORIQUES (5)

doivent être légèrement graissés.

Pousser la ROSACE (8) sur les

CAPUCHONS (2, 2a) et appuyer à ras du mur ﬁni.

M968022

4RÉGLAGE DE LA TEMPÉRATURE

RÉGLAGE DE BUTÉE D'EAU CHAUDE

Vériﬁer que la ﬂèche indiquant un B pointe vers 12 heures. Dans le cas contraire, pousser la BRIDE NOIRE sur

l’ANNEAU DE FIXATION vers la droite, tirer le SUPPORT DE POIGNÉE (4) et le reposer avec la ﬂèche « B »

pointant vers 12 heures. Voir la ﬁgure 1.

Pour ajuster à 100°F, ouvrir l’alimentation d’eau. Tourner le SUPPORT DE POIGNÉE (4) jusqu’à ce que la température

au bec indique 100°F. Vériﬁer que la ﬂèche indiquant un « A » sur le SUPPORT DE POIGNÉE (4) pointe toujours vers 12

heures une fois le thermostat réglé sur 100°F.

Dans le cas contraire, tirer le DISPOSITIF DE VERROUILLAGE ROUGE. Tirer le SUPPORT DE POIGNÉE (4) vers vous pour

le sortir tout en vous plaçant directement en face de la vanne.

Reposer le SUPPORT DE POIGNÉE (4) avec la ﬂèche « A » à 12 heures.

La température maximale du mélange d’eau est ﬁxé à 109°F en usine. Au besoin, ce réglage peut être modiﬁé.

Retirer la BUTÉE DE LIMITE DE TEMPÉRATURE (pièce en plastique noir en forme de H). La reposer dans l’encoche

voulue comme indiqué sur le schéma aﬁn de limiter la température du mélange de l'eau à maximum 104°F ou 112°F.

Reposer le DISPOSITIF DE VERROUILLAGE ROUGE.

Vous reporter à l’étape 2 pour l’instalation de la POIGNÉE (3).

FLÈCHE

« A »

BRIDE

NOIRE

FLÈCHE

« B »

DISPOSITIF

DE VERROUILLAGE

ROUGE

BUTÉE

DE TEMPÉRATURE

POSITION

FLÈCHES À 12 HEURES

Figure 1

SUPPORT DE POIGNÉE

112

109

104

Desserrer la VIS DE FIXATION (1) avec une CLÉ À SIX PANS (2). Tirer la POIGNÉE (3).

M968022

NUMÉRO DU MODÈLE

A907090-YYY0A

CAPUCHON

023774-YYY0A

VIS DU SUPPORT À ROSACE

M962630-0070A

SUPPORT DE ROSACE

M907712-YYY0A

ROSACE

M918318-0070A

VIS DE LA POIGNÉE

M962731-YYY0A

TROUSSE DE

LA POIGNÉE

THERMOSTAT CENTRAL

AVEC RÉGLAGE DE DÉBIT

JEU DE GARNITURE

T010.740

GREEN TEA

Pour obtenir des renseignements ou une réponse

à vos questions, composez sans frais le :

1-800-442-1902

Jours de la semaine 8 h à 18 h HNE

AU CANADA 1-800-387-0369 (TORONTO 1-905-306-1093)

Jours de la semaine 8 h à 19 h HNE

AU MEXIQUE 01-800-839-12-00

Les noms des produits nommés ci-après sont des marques de commerce

déposées d’American Standard Inc. © AS America, Inc. 2008

LIGNE D’URGENCE

M918038-0070A

ADAPTATEUR

M918990-0070A

VIS À AUTO-FILETAGE

CHROME

NICKEL SATINÉ

ACIER INOXYDABLE

002

295

075

Remplacer les « YYY » par

Code approprié du ﬁni

A924335-0070A

PLAQUE DE FIXATION

GREEN TEA T010.740

Instrucciones

de Instalación

M968022

Gracias por elegir American Standard, el referente

de calidad por más de 100 años.

Para asegurarse de realizar la instalación sin inconvenientes,

lea cuidadosamente estas instrucciones antes de comenzar. Cumplimiento certiﬁcado de la norma ANSI A112.18.1M

ASSE 1016

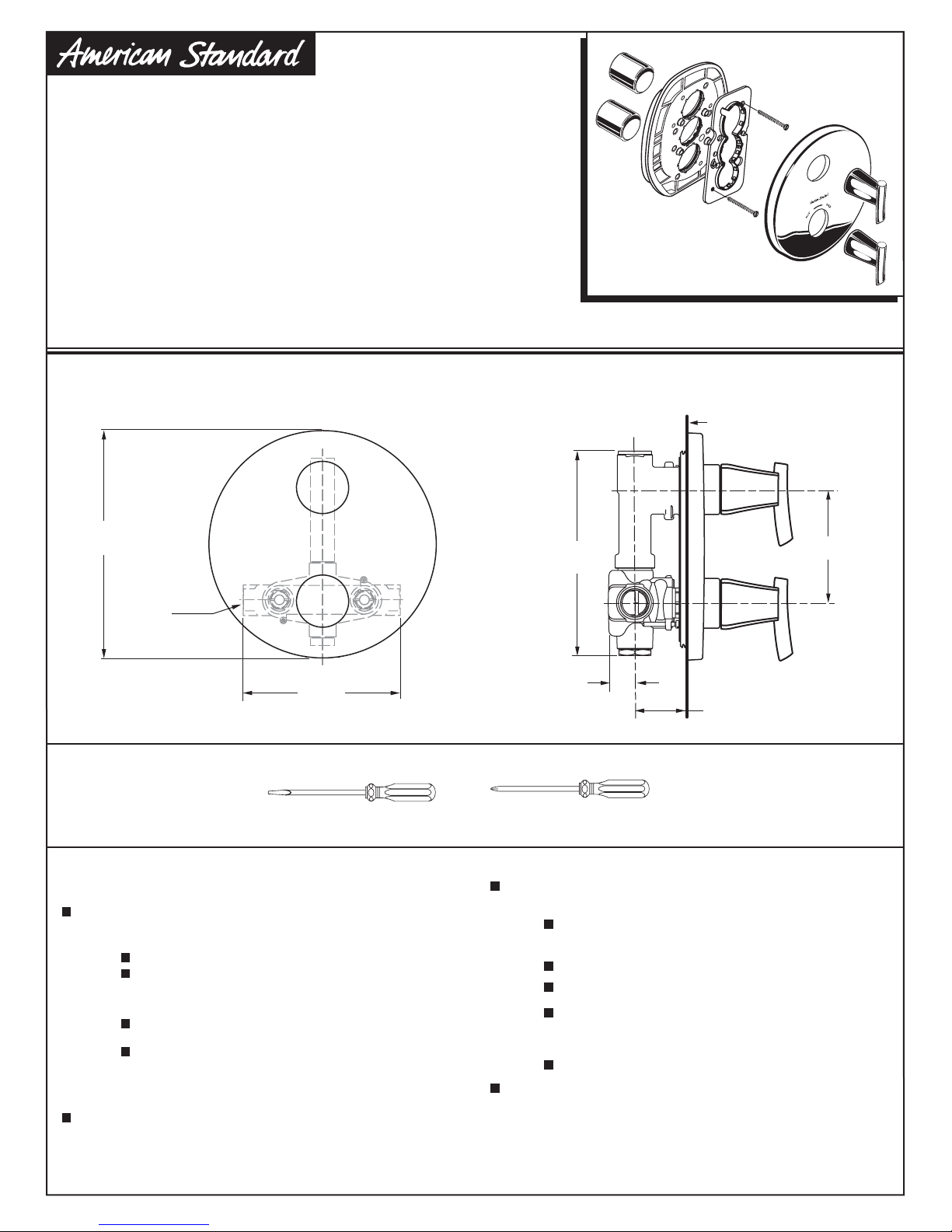

DIMENSIONES DE INSTALACIÓN

Herramientas recomendadas

Destornillador de punta plana Destornillador Phillips

Quite cuanta suciedad pueda con agua limpia y un paño de

algodón suave (como se señaló anteriormente).

Use cualquiera de los siguientes elementos para quitar los

residuos y acumulaciones resistentes de la superﬁcie:

Detergentes líquidos suaves.

Limpiadores de vidrio líquidos transparentes sin amoníaco.

Limpiadores suaves, no abrasivos, no ácidos, líquidos o

en polvo completamente disueltos, mezclados según las

instrucciones del fabricante.

Pulidores líquidos no abrasivos.

Una vez limpio, enjuague nuevamente el grifo con agua limpia

para quitar a fondo los restos del limpiador o pasta y séquelo

con un paño de algodón.

Para mantener su grifo como nuevo, siga estas simples

instrucciones de cuidado:

DEBE: Lavar el grifo solo con agua limpia.

Secar el grifo con un paño suave de algodón.

NO DEBE:

Utilizar limpiadores o paños abrasivos ni toallas de

papel.

Utilizar ningún agente de limpieza que contenga ácidos,

pasta abrasiva ni limpiadores o jabones duros.

La limpieza regular y rutinaria hará menos necesario limpiar y

pulir en forma profunda.Si se requiere una limpieza profunda,

recomendamos los siguientes procedimientos:

INSTRUCCIONES PARA EL CUIDADO:

Si no sigue estas instrucciones para el cuidado

puede dañar el acabado del grifo.

TERMOSTATO CENTRAL

CON CONTROL DE VOLUMEN

JUEGO DE MOLDURA

186mm

(7-3/8)

100mm

(3-7/8)

200mm

(7-7/8)

48mm a 68mm

(2 a 2-5/8)

150mm

(6)

NOTA: LOS ACCESORIOS

DEBEN INSTALARSE CON

EL CONTROL DE VOLUMEN

EN LA PARTE SUPERIOR.

R520

Entradas de 1/2" NPT

R540

Entradas de 3/4" NPT

25mm

(1)

PARED

TERMINADA

M968022

12 INSTALACIÓN DE MANIJAS

Si las tuberías de suministro de agua caliente y fría se han

transpuesto imposibilitando el ajuste, realice lo siguiente:

TUBERÍA DE SUMINISTRO TRANSPUESTA

O INSTALACIÓN RECÍPROCA

Saque los topes de control y vuelva a instalarlos transpuestos.

Cierre el suministro de agua.

Retire la manija y la moldura. (Haga el procedimiento inverso de los pasos 1 y 2).

TOPE DE CONTROL

(ROJO A AZUL)

Abra el suministro de agua y realice el ajuste de temperatura del paso 4.

Monte las MANIJAS y las MOLDURAS.

TOPE DE CONTROL

(AZUL A ROJO)

Nota importante:El TOPE DE CONTROL ROJO ahora está a la derecha

del cuerpo mezclador y el TOPE DE CONTROL AZUL está a la izquierda.

Instale el ADAPTADOR DE MANIJA (1) al MONTAJE DE PERILLA (2)

con el TORNILLO (3).

Alinee la MANIJA (4) como se muestra y presiónela contra el

MONTAJE DE PERILLA (2).

Apriete el TORNILLO DE AJUSTE (5) con la LLAVE HEXAGONAL (6)

suministrada con el juego de molduras.

Instale el TORNILLO DE LA MANIJA (7) en el VÁSTAGO DE

LA VÁLVULA (8) y apriete.

Alinee la MANIJA (9) como se muestra y presiónela contra el

TORNILLO DE LA MANIJA (7).

Apriete el TORNILLO DE AJUSTE (5a) con la LLAVE HEXAGONAL (6)

suministrada con el juego de molduras.

TOP

11 INSTALACIÓN DE LA MOLDURA

Retire el PROTECTOR DE YESO (1) si se incluye.

Presione las TAPAS (2 & 2a) como se muestra

sobre las VÁLVULAS DE CONTROL (3).

Coloar la base de la placa (4) con los empaques

de anillo O-ring (5) ligeramente enqrasados sobre

las (2, 2a) tapas.

Acoplav la base de ﬁjación (7) con la base de la

placa (4) con los (6) tornillos incluidos.

Presione el CHAPETÓN (8) sobre

las TAPAS (2, 2a).

This manual suits for next models

Table of contents

Languages:

Other American Standard Thermostat manuals

American Standard

American Standard Copeland T005740 User manual

American Standard

American Standard ACONT402AN32DA Assembly instructions

American Standard

American Standard Ceratherm T203.730 User manual

American Standard

American Standard Ceratherm T203.740 User manual

American Standard

American Standard ACONT302 User manual

American Standard

American Standard asystat 570 User manual

American Standard

American Standard CERATHERM T050110 User manual

American Standard

American Standard Moments T506.740 User manual

American Standard

American Standard NEXIA Silver 724 Instruction Manual

American Standard

American Standard ASYSTAT500C User manual

American Standard

American Standard Copeland T005.730 User manual

American Standard

American Standard Enfield T373.730 Operating and safety instructions

American Standard

American Standard Ceratherm T050.541 User manual

American Standard

American Standard ONE T064.730 Operating and safety instructions

American Standard

American Standard ASYSTAT300C User manual

American Standard

American Standard ASYSTAT606 Owner's manual

American Standard

American Standard CeraTherm R520 User manual

American Standard

American Standard Enfield T37373X User manual

American Standard

American Standard ACONT102 User manual

American Standard

American Standard Gold 824 User manual

American Standard

American Standard One T064.740 Operating and safety instructions

American Standard

American Standard M968983 User manual

American Standard

American Standard ACONT103 User manual

American Standard

American Standard T010.730 User manual

Popular Thermostat manuals by other brands

EWELLY

EWELLY EW-181 manual

Prolon

Prolon T1100 Hardware guide

Computherm

Computherm Q20 operating instructions

Heatmiser

Heatmiser neoStat user manual

Aube Technologies

Aube Technologies TH111GFCI-NP 240 VCA user manual

Mars

Mars HEAT CONTROLLER IR Wireless Thermostat user manual

Saswell

Saswell SAS920XWHB-7-S-RF User manual and warranty card

Aircalo

Aircalo TFP1-ET85P2 operating manual

Honeywell

Honeywell CM721 user manual

Carrier

Carrier DEBONAIR 33CS Installation and operating instructions

Lennox

Lennox iHarmony Zone Thermostat Installation and setup guide

Gemtech

Gemtech GT7000 Operation

Rollei

Rollei Smartes 45000 manual

Sinope

Sinope TH1300RF user guide

Honeywell

Honeywell RLV4305 owner's guide

Honeywell

Honeywell Prestige 2.0 THX9421 manual

NuTone

NuTone NTBZ48 Installation & operation guide

Stelpro

Stelpro MAESTRO ASMT402AD user guide
