Albrecht AE 6120 VOX User manual
CB Funkgerät AE 6120 VOX
CB radio AE 6120 VOX
Bedienungsanleitung / Manual
Deutsch / English / Français / Italiano
2
Deutsch
Inhaltsverzeichnis
1. Wichtige Informationen.........................................................................3
2. Lieferumfang.........................................................................................3
3. Bedienelemente und Anschlüsse .........................................................4
4. Installation des Gerätes........................................................................6
4.1. Installation der Antenne.................................................................6
5. Bedienung ............................................................................................7
5.1. Einschalten und Einstellen der Lautstärke....................................7
5.2. Die Auswahl der richtigen Ländereinstellung ................................7
5.3. Ländereinstellung und Nutzung ....................................................8
5.4. Auswahl des Betriebskanals .........................................................8
5.5. Rauschsperre (Squelch) ...............................................................8
5.5.1. Automatische Rauschsperre (ASQ) ........................................9
5.5.2. Manuelle Rauschsperre ..........................................................9
5.6. AM / FM Modus-Schalter.............................................................10
5.7. VOX Funktion..............................................................................10
5.7.1. VOX Empndlichkeit .............................................................11
5.7.2. VOX Verzögerung .................................................................11
5.8. Notfallkanal 9 / 19 .......................................................................11
5.9. Hauptmenü (MENU)....................................................................12
5.10. S-Meter .....................................................................................12
5.11. Scan-Modus ..............................................................................12
5.12. Zurücksetzen auf Werkseinstellung ..........................................13
6. Externer Lautsprecher........................................................................13
7. Spezikationen ...................................................................................14
8. Garantie und Informationen zum Recycling .......................................15
8.1. EEAG und Recycling...................................................................15
9. CE-Konformitätserklärung .................................................................16
10. Serviceadresse ................................................................................16
3
Deutsch
1. Wichtige Informationen
Bitte lesen Sie sich diese Hinweise vor Installation und Betrieb
Ihres AE 6120 VOX Funkgeräts aufmerksam durch.
Bitte verwenden Sie nur das Originalmikrofon an dem CB-
Funkgerät, da ansonsten die einwandfreie Funktion der VOX
Freisprechfunktion nicht gewährleistet sein könnte.
Die Empndlichkeit der VOX-Funktion ist für Fahrzeuge mittlerer
Lautstärke voreingestellt. In besonders leisen Fahrzeugen
können Sie die Empndlichkeit erhöhen und so die VOX-
Funktion bereits bei geringeren Sprachlautstärken auslösen. Für
ein optimales Ergebnis montieren Sie das Mikrofon mit einem
Abstand von 45 - 70 cm und auf den Fahrer ausgerichtet.

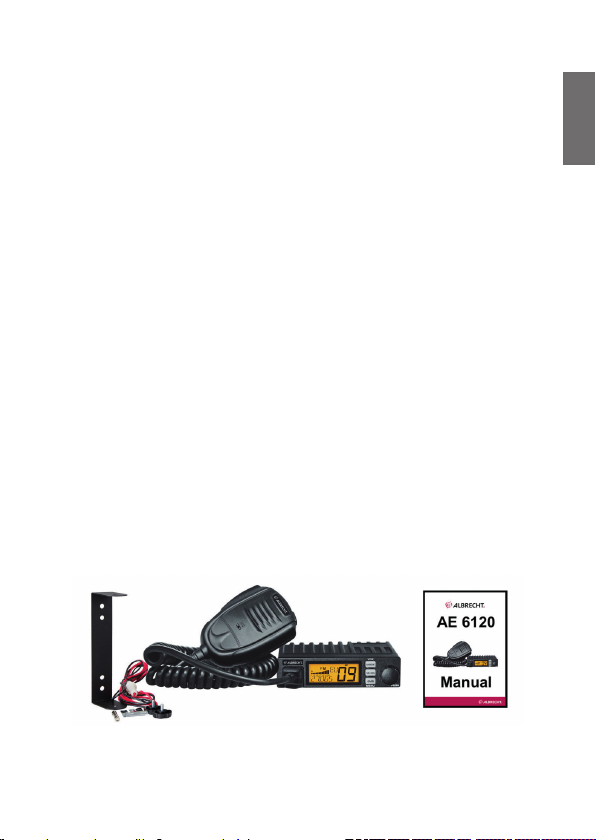

2. Lieferumfang
1. AE 6120 VOX CB Funkgerät
2. Handmikrofon
3. Stromversorgungskabel mit Sicherung
4. Haltebügel mit Montageschrauben
5. Bedienungsanleitung
4
Deutsch

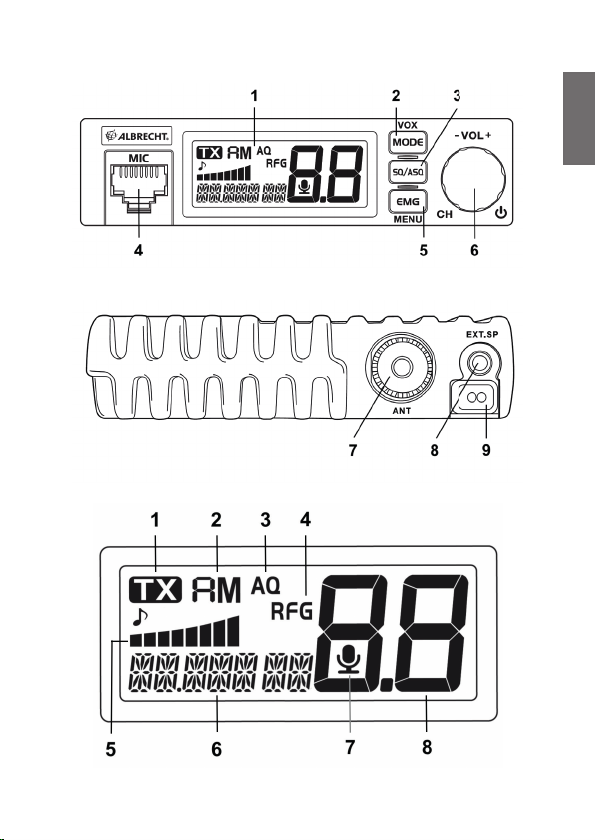

3. Bedienelemente und Anschlüsse
Die Zweitfunktion (in Klammern) wird durch langes Drücken der
jeweiligen Taste aktiviert.
Nr. Beschreibung Funktion
1 Display Anzeige von allen Funktionen
2 MODE / (VOX) Umschaltung AM/FM / VOX aktivieren
3SQ / ASQ Einstellung Rauschsperre (Squelch) / ASQ
4 Mikrofonbuchse RJ45 Mikrofonbuchse
5 EMG / (MENU) Notrufkanal 9/19 / Hauptmenü öffnen
6VOL / CH /
Lautstärke: drehen
Kanalwahl: kurz drücken
Ein-/Ausschalten: lang drücken
7 Antennenbuchse PL Anschluss für Antenne
8 EXT SP Anschluss für externen Lautsprecher
9 DC IN Stromanschluss
Anzeige
Nr. Anzeige Funktion
1 TX Sendestatus
2 AM AM oder FM Modus
3 AQ ASQ aktiv
4 RFG RF Gain
5S-Meter
6Frequenzanzeige
7VOX Funktion aktiviert
8aktueller Kanal
5
Deutsch
6
Deutsch
4. Installation des Gerätes
Bei der Installation Ihres Funkgeräts im Fahrzeug vergewissern
Sie sich, dass Sie keine Verkabelung oder sonstige
Fahrzeugkomponenten beschädigen, die sich möglicherweise
versteckt im Bereich der Montageposition benden.
4.1. Installation der Antenne
Für beste Leistung Ihres CB Funkgeräts ist die Installation einer
hochwertigen Antenne von großer Bedeutung.
• Verwenden Sie nur Antennen, die für den Frequenzbereich
26,565 - 27,405 MHz geeignetet sind.
• Schließen Sie die Antenne an die Antennenbuchse auf der
Geräterückseite mit einem PL259 Stecker an.
• Für optimale Reichweite montieren Sie die Antenne
möglichst hoch und mit freierAbstrahlung in alle Richtungen.
• Standard CB-Funk-Mobilantennen funktionieren nicht
ohne eine gut leitende Verbindung zur metallischen
Befestigungsäche.
• Für Camping-Fahrzeuge oder LKW mit Kunststoffaufbauten
gibt es spezielle massefreie Antennen. Diese funktionieren
dafür jedoch nicht unmittelbar auf metallischen Oberächen.
• Nicht ohne angeschlossene Antenne senden, das
Funkgerät könnte ansonsten beschädigt oder zerstört
werden.
7
Deutsch
5. Bedienung
5.1. Einschalten und Einstellen der Lautstärke
Zum Einschalten drücken Sie den Drehregler kurz. Zum
Ausschalten halten Sie die Taste für ca. 3 Sekunden gedrückt.
Die Lautstärke erhöhen Sie durch Drehen des Reglers im
Uhrzeigersinn.
5.2. Die Auswahl der richtigen Ländereinstellung
Die AE 6120 VOX unterstützt alle aktuellen europäischen CB-
Funk Standards. Die werksseitige Standardeinstellung ist ‘EU’.
Vorgehensweise zum Umschalten der Ländereinstellung:
• Schalten Sie das Funkgerät aus
• Halten Sie die MODE Taste gedrückt und schalten Sie
dann das Funkgerät wieder ein
• Lassen Sie die MODE Taste los
• Jetzt können Sie mit den UP/DN Tasten eine der Länder-
Einstellung “dE, EU, PL, U, CE, I2, In” wählen
• Um Ihre Auswahl zu bestätigen, schalten Sie das
Funkgerät aus und wieder ein. Das Funkgerät startet nun
mit der gewählten Ländereinstellung.
8
Deutsch
5.3. Ländereinstellung und Nutzung
Band Display Kanäle
EU EU FM 40 / 4 Watt
AM 40 / 4 Watt
Polen PL FM 40 / 4 Watt
AM 40 / 4 Watt
DE, CZ, SK dE FM 80 / 4 Watt
AM 40 / 4 Watt
UK U FM 40 / 4 Watt
FM 40 UK / 4 Watt
EC CE FM 40 Cept / 4 Watt
I2 I2 FM 36 / 4 Watt
AM 36 / 4 Watt
In In FM 27 / 4 Watt
AM 27 / 4 Watt
Sie können diese Ländereinstellung jederzeit nach Bedarf wie
oben beschrieben durchführen.
Die Länder-Einstellung bleibt aktiv, bis Sie eine andere Länder-
Einstellung auswählen.
5.4. Auswahl des Betriebskanals
• Drücken Sie den Drehregler CH am Funkgerät kurz, die
Kanalanzeige „ “ fängt an zu blinken
• Drehen Sie den Regler oder verwenden Sie die UP/DN
Tasten am Mikrofon, um einen Kanal auswählen
• Drücken Sie den Drehregler CH erneut, um Ihre Auswahl
zu bestätigen
5.5. Rauschsperre (Squelch)
Die AE 6120 VOX verfügt über 2 Rauschsperren
• Automatische Rauschsperre (ASQ)
• Manuelle Rauschsperre (SQ)
9
Deutsch
Beide blenden das Kanalrauschen aus, indem der Lautsprecher
stumm geschaltet wird. Nur wenn bestimmte Kriterien erfüllt
werden, öffnet die Rauschsperre den Lautsprecher und das
Empfangssignal wird gehört.
5.5.1. Automatische Rauschsperre (ASQ)
Die automatische Rauschsperre wertet kontinuierlich den
Rauschpegel aus. Wird ein Signal empfangen, sinkt dieser und
die ASQ gibt den Lautsprecher frei.
Drücken Sie die SQ/ASQ Taste für ca. 2 Sekunden, bis AQ im
Display erscheint. Die ASQ Funktion ist nun aktiv.
Drehen Sie den Regler oder verwenden Sie die UP/DN
Tasten am Mikrofon, um den gewünschten ASQ Rauschpegel
einzustellen. Drücken Sie die SQ/ASQ Taste erneut oder warten
Sie 5 Sekunden, um die Auswahl zu bestätigen.
Die ASQ kann ich 9 Stufen eingestellt werden, Stufe 1 ist die
empndlichste.
Vorteil: höchste Empndlichkeit und damit größte Reichweite
Nachteil: kann durch Interferenzen wie z.B.
Sonneneckenaktivität, andere elektronische Geräte etc. gestört
werden, so dass der Lautsprecher aktiviert wird, selbst wenn
kein Signal empfangen wird. In diesem Fall sollte die manuelle
Rauschsperre bzw. der Tonsquelch verwendet werden.
5.5.2. Manuelle Rauschsperre
Drücken Sie die SQ/ASQ Taste kurz.
Drehen Sie den Regler oder verwenden Sie die UP/DN Tasten
am Mikrofon, um die gewünschte Rauschsperre einzustellen.
Durch SQ wird das Kanalrauschen ausgeblendet. Je weiter der
Regler gedreht wird, umso stärker muss ein Empfangssignal
sein, um die Rauschsperre zu öffnen.
Üblicherweise wird die Rauschsperre so eingestellt, dass sie
gerade so den Lautsprecher stumm schaltet.
10
Deutsch
Drücken Sie die SQ/ASQ Taste erneut oder warten Sie 5
Sekunden, um die Auswahl zu bestätigen.
Die manuelle Raussperre kann ich 34 Stufen eingestellt werden.
Vorteil: Die manuelle Rauschsperre kann so eingestellt werden,
so dass nur noch Stationen aus dem Nahbereich zu hören sind.
Nachteil: Muss manuell eingestellt werden. Wird die
Rauschsperre aus Versehen zu hoch eingestellt, so sinkt die
Empfangsemp ndlichkeit und damit die Reichweite.
5.6. AM / FM Modus-Schalter
AM- oder FM-Modulation kann durch Drücken der MODE Taste
gewählt werden.
Die aktuelle Einstellung wird auf dem LCD angezeigt.
Wenn ein Kanal von 41 bis 80 (nur in Ländereinstellung dE
verfügbar) eingestellt wird, schaltet das Gerät in den FM-Modus,
unabhängig von der Einstellung auf den unteren Kanälen.
Beim Zurückschalten auf die Kanäle 1 bis 40 wird der AM-Modus
wiederhergestellt, wenn dieser vorher ausgewählt war.
Die Balkenanzeige im Display zeigt bei Empfang die
Signalstärke (S-Werte) in 8 Stufen an.
5.7. VOX Funktion
Halten Sie die MODE(VOX) Taste gedrückt, um die VOX-
Funktion einzuschalten.
Wenn die VOX-Funktion aktiviert ist, schaltet das Funkgerät
automatisch auf Sendung, sobald es Sprache erkennt. Sie
müssen das Mikrofon nicht mehr zum Senden in die Hand
nehmen.
Die aktive VOX Funktion wird im Display mit dem Symbol
angezeigt.
