1) Sensor Head
2) Power and Stand By
3) Display
4) Alarm Mute
5) Enter
6) Scroll up, or hold down for data logging
7) Scroll down, or hold down for max/min
average
8) Battery case. For battery installation, see
page 10 of your user guide
CLOCK SETUP: To adjust the time, use the arrows , pressing to alternate between hours, minutes,
seconds, and the date. For more information see page 19 of your user guide.
LOGGING SETUP: To adjust the logging frequency, use the arrows , then press to return to the main
menu. For more information see page 24 of your user guide.
ALARM POINTS: To adjust the alarm points, use the arrows , pressing to alternate between alarm
high, alarm low, and buzzer enable / disable. For more information see page 20 of your user guide.
CONTROL POINTS: To adjust the control points, use the arrows , pressing to alternate between control
high and control low. For more information see page 23 of your user guide.
UNITS: To change the units of measurement, use the arrows , then press to return to the main menu.
See page 25 of your user guide for more information
MAX / MIN AV: To adjust the max / min av, press to alternate between start and stop. See page 25 of your user
guide for more information
ZERO CAL: Please refer to page 18 of your user guide when using this option, as this can uncalibrate your unit if performed
incorrectly.

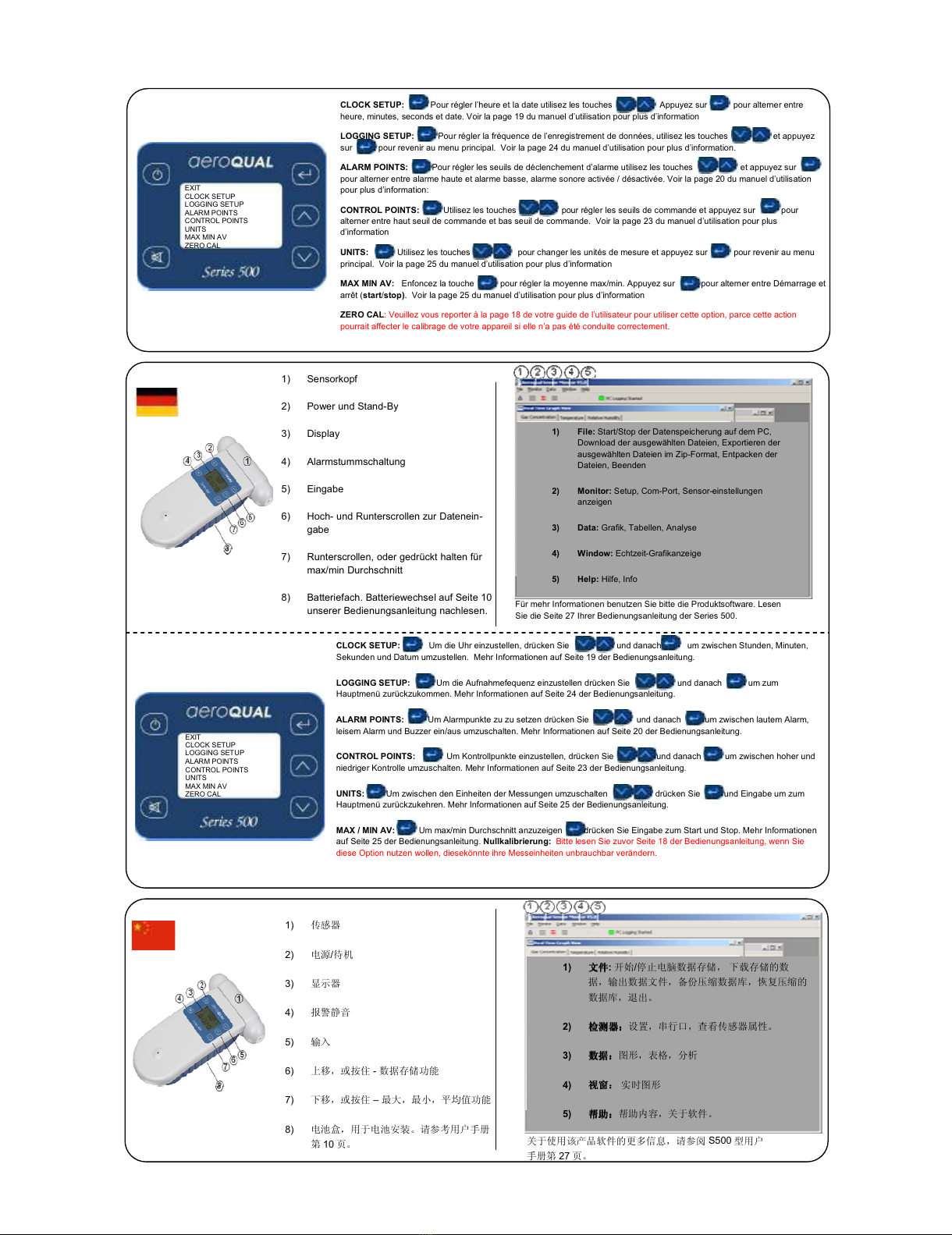

S500 Quick
Guide
1) File: Start/Stop PC data logging, download logged data,
export logged data zip database, unzip database, exit
2) Monitor: Setup, com port, view sensor properties
3) Data: Graph, table, analysis
4) Window: Real time graph view
5) Help: Help contents, about
For more information on using the product software,
visit page 27 of your Series 500 user guide.
EXIT
CLOCK SETUP
LOGGING SETUP
ALARM POINTS
CONTROL POINTS
UNITS
MAX MIN AV
ZERO CAL
1) Module du capteur
2) Mode de marche et mode de veille
3) Affichage
4) Alarme sonore activée/désactivée
5) Entrer
6) Défilement vers le haut ou maintenez la
touche enfoncée pour lenregistrement de
données
7) Défilement vers le bas ou maintenez la
touche enfoncée pour la moyenne
maximale/minimale
8) Compartiment de batterie. Voir page 10
du manuel dutilisation au sujet de
linstallation de la batterie. Consultez la page 27 du guide de lutilisateur de votre appareil série
500 pour plus dinformation sur lutilisation de ce logiciel.
1) Fichier: Start/Stop Enregistrement de données sur
ordinateur, Télécharger les données déjà enregistrées,
exporter les données enregistrées sous forme dune base
de données zippée, dézipper la base de données, quitter..
2) Dispositif de contrôle: Configuration, port série, Voir les
propriétés du capteur
3) Données: Graphe, table, analyse
4) fenêtre: Voir le graphe en temps real
5) Aide: Rubrique daide, à propos
