Adata M.2 User manual

INSTALLING AN M.2 SSD ON A DESKTOP PC

Chinese traditional

Chinese simple

English

German

Japanese

Korean

Portuguese

Russian

Romanian

Spanish

INSTALLING AN M.2 SSD ON A LAPTOP PC

Chinese traditional

Chinese simple

English

German

Japanese

Korean

Portuguese

Russian

Romanian

Spanish

INDEX

如何在桌機安裝

M.2 固態硬碟

封面產品圖片僅示意，此說明書適用於所有威剛M.2 SSD。

更換前準備步驟

1. 準備工具

*請準備一支一般大小的螺絲起子(牙頭直徑約3.5mm)，

用來拆卸機殼；以及一支較小的拿來拆卸固態硬碟，由

於鎖M.2 固態硬碟的螺絲是比較小顆的，螺絲起子的牙

頭建議使用直徑1.85-1.98mm左右。

主機、螺絲起子、新的ADATA M.2固態硬碟。

2. 備份資料

在更換新的固態硬碟之前，建議先將電腦中的資

料備份到外接式硬碟中。

3. 請確實關機

完成備份後，請確實將主機關機，避免更換過程

中資料的遺失，或是對系統及各零組件的損害。

4. 關閉主機後方的電源鍵，並將電源

線拔除

*每一台主機的電源鍵位置不盡相同，請參照該主機的使

用者說明書。

此動作是避免微量的電流通過，會造成系統及零

件合資料損害。

*建議另外準備一顆外接式硬碟，讓更換固態硬碟的過程

不會遺失任何重要資料。

*每一台主機的固態硬碟插槽位置不盡相同，也可以參閱

使用者手冊尋找該位置所在。

**一般來說，固定固態硬碟的螺絲會在主機出廠時裝載

在主機板上。

*請小心握住固態硬碟的側面，M.2插槽上的接口有防呆

設計，請依固態硬碟金手指與接口對應之方向插入，如

有干涉切勿強行插入，以免造成產品損壞。

安裝固態硬碟步驟

使用正常牙頭直徑的螺絲起子，將機殼上的螺絲

取下。

2. 確認M.2固態硬碟的插槽位置以及

螺絲

確認新購買的M.2固態硬碟符合插槽大小，以及

主機板上有無螺絲。

3. 對準M.2插槽、插上固態硬碟

使用牙頭較小直徑的螺絲起子，將主機板上的螺

絲取下，接著將固態硬碟的金手指對準插槽上的

金色凹槽，並確認固態硬碟上的金手指缺口與

PCIe插槽凹口對齊，表示方向正確，以傾斜角度

插入後，並推到底確認裝得穩妥。

4. 拴上螺絲固態硬碟

*勿過度拴緊螺絲，造成螺牙或是產品毀損。

再以螺絲起子固定M.2固態硬碟。

1. 將主機機殼卸下

5. 重新裝上機殼

*勿過度拴緊螺絲，造成螺牙或是背蓋毀損。

6. 將電源線重新裝上，並開啟電源

鍵即完成安裝

客戶服務和技術支持

聯絡我們: https://www.adata.com/tw/support/online/

如何在台式電腦安裝

M.2 固態硬盤

封面产品图片仅示意，此说明书适用于所有威刚M.2 SSD。

更換前準備步驟

1. 準備工具

*請準備一支一般大小的螺絲起子(牙頭直徑約3.5mm)，

用來拆卸机箱；以及一支較小的拿來拆卸固態硬盤，由于

鎖M.2 固態硬盤的螺絲是比較小顆的，螺絲起子的牙頭

建議使用直徑1.85-1.98mm左右。

*建議另外准備一顆外接式硬盤，讓更換固態硬盤的過程

不會遺失任何重要數据。

電腦主机、螺絲起子、新的ADATA M.2固態硬盤。

2. 備份數據

在更換新的固態硬盤之前，建議先將電腦中的數

據備份到外接式硬盤中。

3. 請確認關機

完成備份后，請確認已將主機完全關閉，而非休

眠。避免更換過程中數據的遺失，或是對系統及

各零組件的損害。

4. 關閉主机后方的電源開關，并將電

源線拔除

*每一台主机的電源開關位置不盡相同，請參照該主机的

用戶說明書。

此動作是避免微量的電流通過，會造成系統及零

件和數據損害。

*每一台主机的固態硬碟插槽位置不盡相同，也可以參閱

用戶手冊尋找該位置所在。

**一般來說，固定固態硬盤的螺絲會在筆電出廠時裝載

在主板上。

*請小心握住固態硬盤的側面，M.2插槽上的接口有防呆

設計，請依固態硬盤金手指與接口對應之方向插入，如

有干涉切勿強行插入，以免造成產品損壞。

安裝固態硬盤步驟

使用正常牙頭直徑的螺絲起子，將側板上的螺絲

取下。

2. 確認M.2固態硬盤的插槽位置以及

螺絲

確認新購買的M.2固態硬盤符合插槽大小，以及

主板上有無螺絲。

3. 對準M.2插槽、插上固態硬盤

使用牙頭較小直徑的螺絲起子，將主板上的螺

絲取下，接著將固態硬盤的金手指對準插槽上的

金色凹槽，並確認固態硬盤上的金手指缺口與

PCIe插槽凹口對齊，表示方向正確，以傾斜角度

插入后，並推到底確認裝得穩妥。

4. 擰上螺絲以固定固態硬盤

*勿過度擰緊螺絲，造成螺牙或是產品毀損。

再以螺絲起子固定M.2固態硬盤。

1. 將机箱側板卸下

5. 重新裝上机箱側板

*勿過度擰緊螺絲，造成螺牙或是背蓋毀損。

6. 將電源線重新裝上，並開啟電源

鍵即完成安裝

客戶服務和技術支持

聯絡我們: https://www.adata.com/cn/support/online/

Other manuals for M.2

This manual suits for next models

Table of contents

Languages:

Other Adata Storage manuals

Adata

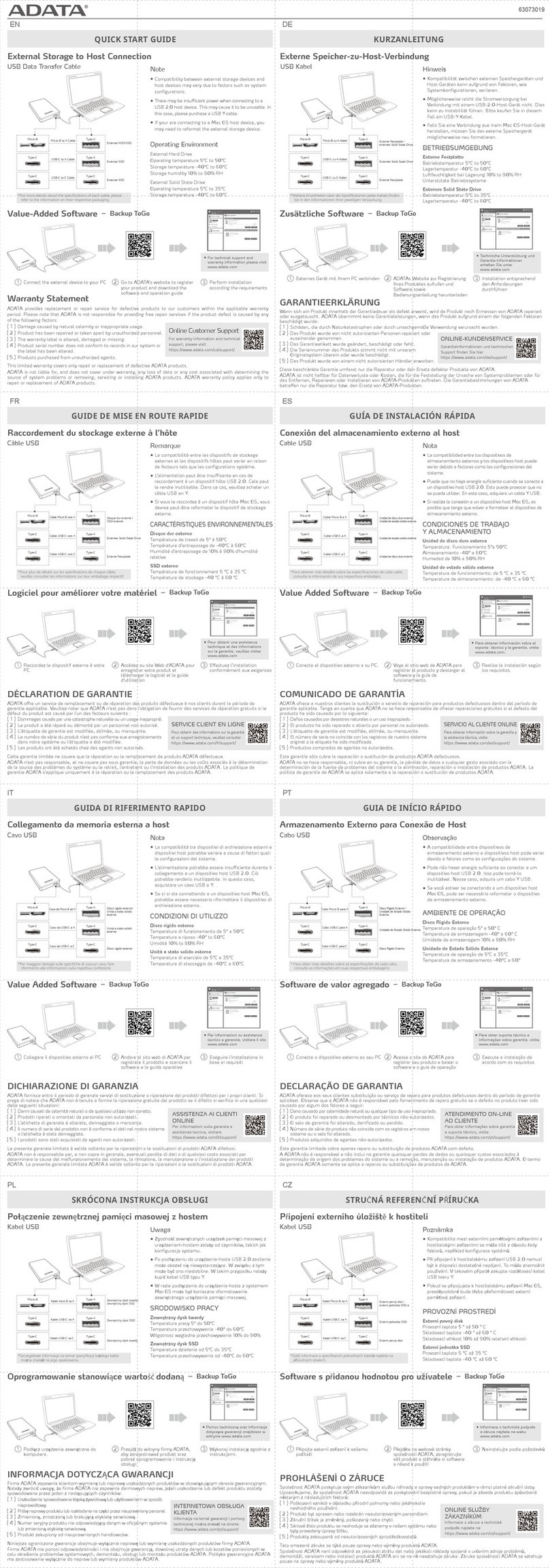

Adata SD620 User manual
