Yamaha CAMSO Instruction sheet

Installation Guidelines

Directives d’installation

Yamaha

5000-07-7350-MAN

VERSION D

®and TM are trademarks of Camso inc./®et Mc sont des marques de Camso inc.

Printed in Canada/Imprimé au Canada

IMPORTANT

Please read carefully each part of this document as well as the User Manual

prior to assembling, installing and using the track systems.

Veuillez lire attentivement ce document, en entier, ainsi que le Manuel de

l’utilisateur avant d’assembler, d’installer et d’utiliser les systèmes de traction.

Page3

Installation Guidelines / Directives d’installation

FRONT ANCHOR BRACKET PARTS LIST / LISTE DE PIÈCES - ANCRAGE AVANT

Figure 1

























ITEM P/N DESCRIPTION QTY

1 1004-07-0350 FRONT BRACKET KIT / ENSEMBLE ANCRAGE AVANT 1

2 1004-07-0350-L-ASS ANTI-ROT. FRONT BRACKET-LH / ANCRAGE ANTIROT. AV. GA. 1

3 1004-07-0350-P-ASS

ANTI-ROT. FRONT BRACKET-RH / ANCRAGE ANTIROT. AV. DR.

4 1006-07-0350-P1 FRONT BRACKET COVER / COUVERT ANCRAGE AVANT 2

5 1033-10-0065 HEX BOLT / BOULON HEX - HCS, M10-1.5X65, 8.8, ZP, DIN931 2

6 1071-10-0001 NYLON NUT / ÉCROU NYLON - NN, M10-1.5, 8, ZP, DIN982 2

Page4

REAR ANCHOR BRACKET PARTS LIST / LISTE DE PIÈCES - ANCRAGE ARRIÈRE

Figure 2

RIGHT STABILIZING ROD / BRAS STABILISATEUR CÔTÉ DROIT

Figure 3

Installation Guidelines / Directives d’installation





  



 

 

 

 





  



 

 

 

 

ITEM P/N DESCRIPTION QTY

7 1002-07-0350 REAR BRACKET KIT / ENSEMBLE ANCRAGE ARRIÈRE 1

8 1002-07-0351-P1 ANTI-ROT. REAR BRACKET-LH / ANCRAGE ANTIROT. AR. GA. 1

9 1002-07-0352-F ANTI-ROT. REAR BRACKET-RH / ANCRAGE ANTIROT. AR. DR. 1

10 1033-08-0030 HEX BOLT / BOULON HEX - HCS, M8-1.25X30, 8.8, ZP, DIN931 2

11 1033-10-3030 HEX BOLT / BOULON HEX - HCS, M10-1.25X30, 8.8, ZP, DIN961 4

12 1045-08-4280 U-BOLT / BOULON EN U - UB, M8-1.25x42x80, 4.8, ZP 2

13 1060-00-0001 WASHER / RONDELLE - W, 11/16X11/32X0.060, 8, ZP, SAE 6

14 1071-08-0001 NYLON NUT / ÉCROU NYLON - NN, M8-1.25, 8, ZP, DIN985 4



ITEM P/N DESCRIPTION QTY

15 1001-07-0104 STABILIZING ROD ASS'Y / BRAS STABILISATEUR ASSEMBLÉ 1

Page5

LEFT STABILIZING ROD / BRAS STABILISATEUR CÔTÉ GAUCHE

Figure 4

4” WHEEL SPACER / ESPACEUR DE ROUE 4”

Figure 5

WHEEL LUG NUT / ÉCROU DE ROUE

Figure 6

Installation Guidelines / Directives d’installation



ITEM P/N DESCRIPTION QTY

16 1001-03-0135 STABILIZING ROD ASS'Y / BRAS STABILISATEUR ASSEMBLÉ 1



ITEM P/N DESCRIPTION QTY

17 1008-77-0040 WHEEL SPACER 4" / ESPACEUR DE ROUE 4" 2



ITEM P/N DESCRIPTION QTY

18 1178-10-X001 WHEEL NUT / ÉCROU DE ROUE - LN, M10-1.25X20, 8, ZP 24

Page6

VERIFICATION / VÉRIFICATION

CAUTION: Before beginning the installation,

make sure that you have received all the

components included in the parts lists of the

preceding pages.

ATTENTION : Avant de débuter l'installation,

assurez-vous d’avoir reçu toutes les

composantes incluses dans les listes de pièces

aux pages précédentes.

INFORMATION

1. For installation purposes, directional arrows have

been cut out of some of the components in the anchor

bracket kits. These arrows indicate the front of the

vehicle relative to the component. See Figure 7.

1. Pour faciliter l’installation, des flèches directionnelles

ont été coupées dans les composantes principales

des ensembles d’ancrage. Ces flèches indiquent le

devant du véhicule par rapport à la composante. Voir

la Figure 7.

Figure 7

Installation Guidelines / Directives d’installation

Page7

PREPARATION / PRÉPARATION

WARNING AVERTISSEMENT

Do not place any part of your body under the

vehicle unless it is securely installed on

appropriate stands. Severe injuries could occur if

the vehicle collapses or moves. Do not use a lifting

device as a secure stand.

Ne jamais exposer des parties de votre corps

sous le véhicule à moins que celui-ci ne repose

sur des supports appropriés. Si le véhicule devait

capoter ou se déplacer, cela pourrait vous

occasionner des blessures graves. Ne pas

utiliser un dispositif de levage en guise de

support permanent.

1. Position the vehicle on a flat and level surface (or on

a suitable lifting device), shift the transmission to

neutral and turn off engine.

1. Placer le véhicule sur une surface plane et au

niveau (ou sur un dispositif de levage), mettre la

transmission au point mort et arrêter le moteur.

2. Identify and position each unit of the track system

near the position indicated on the sticker affixed on

the frame. Refer to Figure 8.

2. Identifier et placer chaque système de l’ensemble

de traction près de la position d’installation indiquée

sur l’étiquette apposée au châssis. Voir la Figure 8.

Figure 8

Installation Guidelines / Directives d’installation

Page8

REAR TRACK SYSTEMS / SYSTÈMES DE TRACTION ARRIÈRE

1. Using a lifting device, raise the rear of the

vehicle and install appropriate stands. Ensure

that the vehicle is immobilized and safe to work

on.

1. Au moyen d’un dispositif de levage, soulever

l’arrière du véhicule et installer des cales de

sûreté. Assurez-vous que le véhicule est bien

immobile et qu’on peut y travailler en sécurité

2. Remove rear wheels. Make sure that wheel

studs and wheel hubs are free of dirt. See

Figure 9.

2. Enlever les roues arrière. Assurez-vous que les

goujons de roue et les moyeux de roue sont

exempts de toute saleté. Voir la Figure 9.

Figure 9

3. If applicable, remove CV joint protectors. 3. Retirer les protecteurs de joint homocinétique,

s’il y a lieu.

4. Remove bolts (

), washers and bushings from

ends of stabilizing rods (

15-16

) and insert bolts in

anchor plates’ (

8-9

) holes indicated in Figure 10.

Bolt heads must face the center of the vehicule.

NOTE: It is not possible to insert these bolts once

the anchor plates are attached to the

vehicle. Make sure the bolts are inserted in

the correct holes before installing the

anchor plates.

4. Démonter les boulons (

), rondelles et espaceurs

des bras stabilisateurs (

15-16

) et insérer les

boulons aux trous indiqués des plaques d’ancrage

arrière (

8-9

). Voir la Figure 10. La tête des boulons

doit être vers le centre du véhicule.

NOTE : Il est impossible d’insérer ces boulons une

fois les plaques d’ancrage fixées au

véhicule. S’assurer que les boulons sont aux

bons trous avant l’installation des plaques.

Figure 10

Installation Guidelines / Directives d’installation

Page9

5. On both sides of the vehicle, remove all footrest

mounting bolts (A). Refer to Figure 11. 5. De chaque côté du véhicule, retirer tous les

boulons (A) de fixation des marchepieds. Voir la

Figure 11.

Figure 11

6. The anchor bracket must be installed between

the vehicle’s frame and footrest. Attach footrest

with hardware provided in the installation kit.

Refer to Figure 12.

NOTE: Install all hardware before tightening

assembly.

NOTE: Bended anchor bracket goes on left side

of vehicle.

6. Installer la plaque d’ancrage entre le repose-

pied et le VTT. Fixer le repose-pied avec les

boulons fournis. Voir la Figure 12.

NOTE: Installer toute la boulonnerie avant de

serrer.

NOTE: La plaque d’ancrage pliée doit être

installée du côté gauche du véhicule.

Figure 12

Installation Guidelines / Directives d’installation

Page10

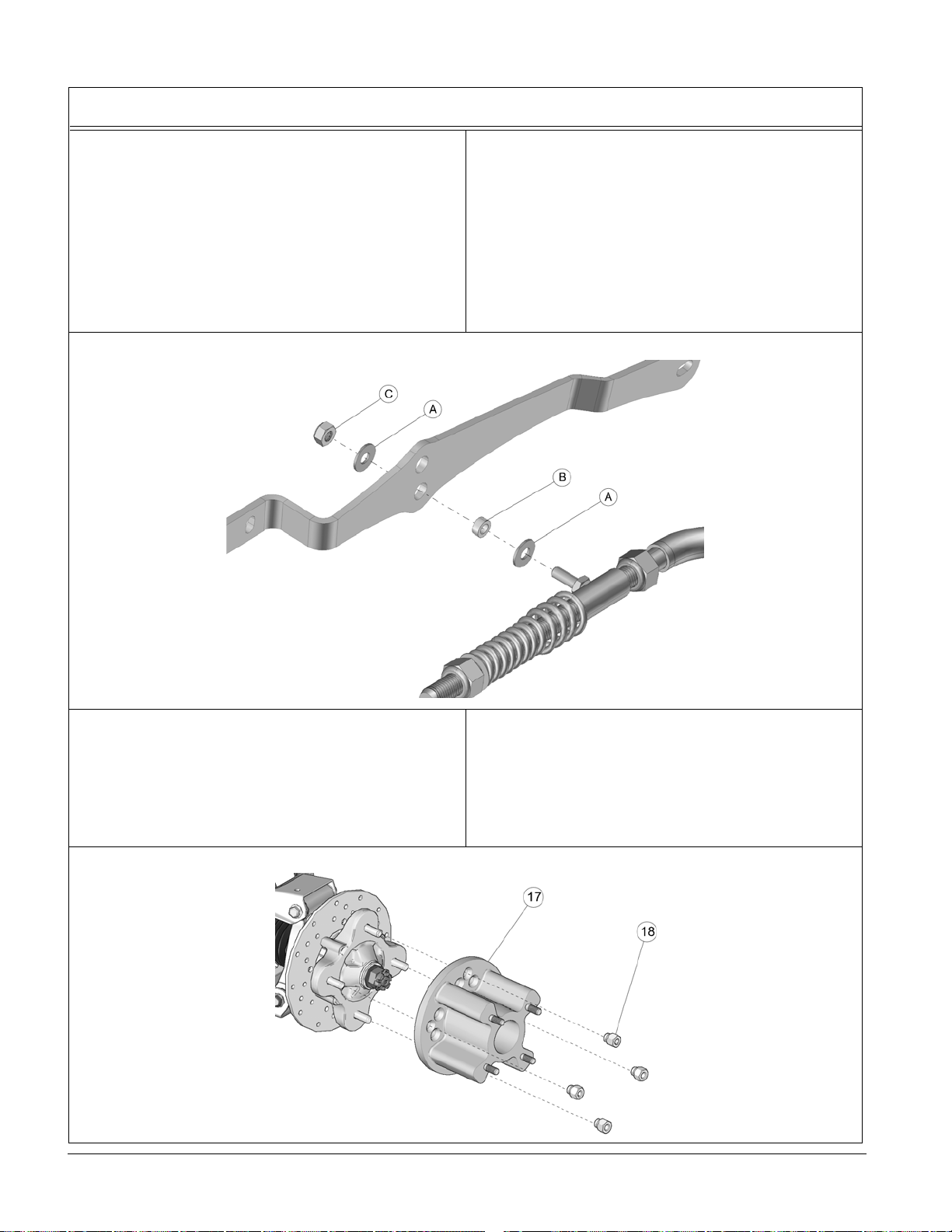

7. Attach the rear stabilizing rod to the

undercarriage bracket using washers (A), a

bushing (B) and a nut (C). Choose the hole that

does not create interference between the nylon

lock nut (C) and the plastic drive sprocket. Refer

to Figure 13.

NOTE: Make sure no interference occurs between

the stabilizing rod nylon lock nut and the

plastic sprocket’s teeth. If there is, use the

other installation hole.

7. Fixer le bras stabilisateur au trou de la pièce

d’ancrage du système de traction au moyen des

rondelles (A), d’un espaceur (B) et d’un écrou

(C). Utiliser le trou qui ne créera pas

d’interférence entre l’écrou de fixation (C) et le

barbotin de plastique. Voir la Figure 13.

NOTE : Assurez-vous qu’il n’y ait aucune

interférence entre l’écrou de fixation du

bras stabilisateur et les dents du

barbotin d’entraînement de la chenille,

si c’est le cas, changer de trou.

Figure 13

8. Install the wheel spacers (17) on the rear hubs.

Use M10 x 1.25 wheel nuts (18) supplied in the

installation kit. Refer to Figure 14.

NOTE: Use torque specification indicated by the

vehicle’s manufacturer when tightening

wheel nuts.

8. Installer l’espaceur (17) sur le moyeu arrière du

véhicule. Utiliser les écrous de roue (18)

M10 x 1.25 fournis dans l’ensemble

d’installation. Voir la Figure 14.

NOTE : Serrer les écrous de roue au couple de

serrage indiqué par le fabricant du

véhicule.

Figure 14

Installation Guidelines / Directives d’installation
