Whirlpool MK1074XHQ User manual

Trim Kit

Bottom Duct (1)

Side Duct (1)

1” Screws

(4 Req’d 2 Extra)

1/2” Screws

(15 Req’d 2 Extra)

Anti-Tip

Bracket (2)

Bottom

Bracket (2)

Upper Duct (1)

Template (1)

CUTOUT DIMENSIONS

Height

Width

Depth

BUILT-IN TRIM KIT INSTALLATION INSTRUCTION

(KEEP FOR FURTHER REFERENCE)

FOR WHIRLPOOL TRIM-KIT MODELS: MK1074XH

UL & CSA APPROVED - NOT OVER HEAT SOURCE

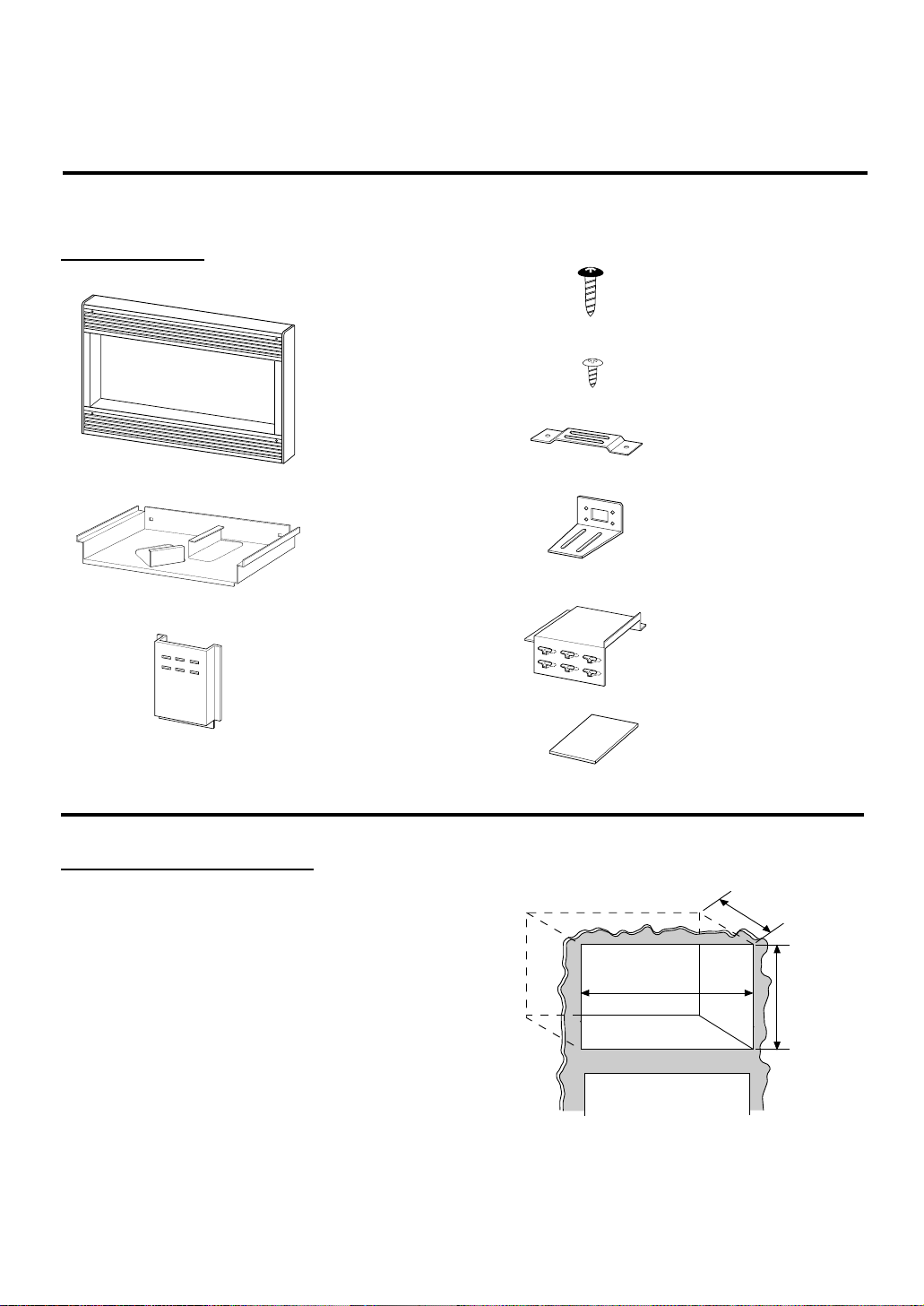

PARTS LIST

Height = 15 3/4 “

Width = 22 1/2 “

Depth =

“

(min.)

with flush mount receptacle.

(16 “ if non-flush receptacle is used)

P/NO.: 3828W5U0064/8172083

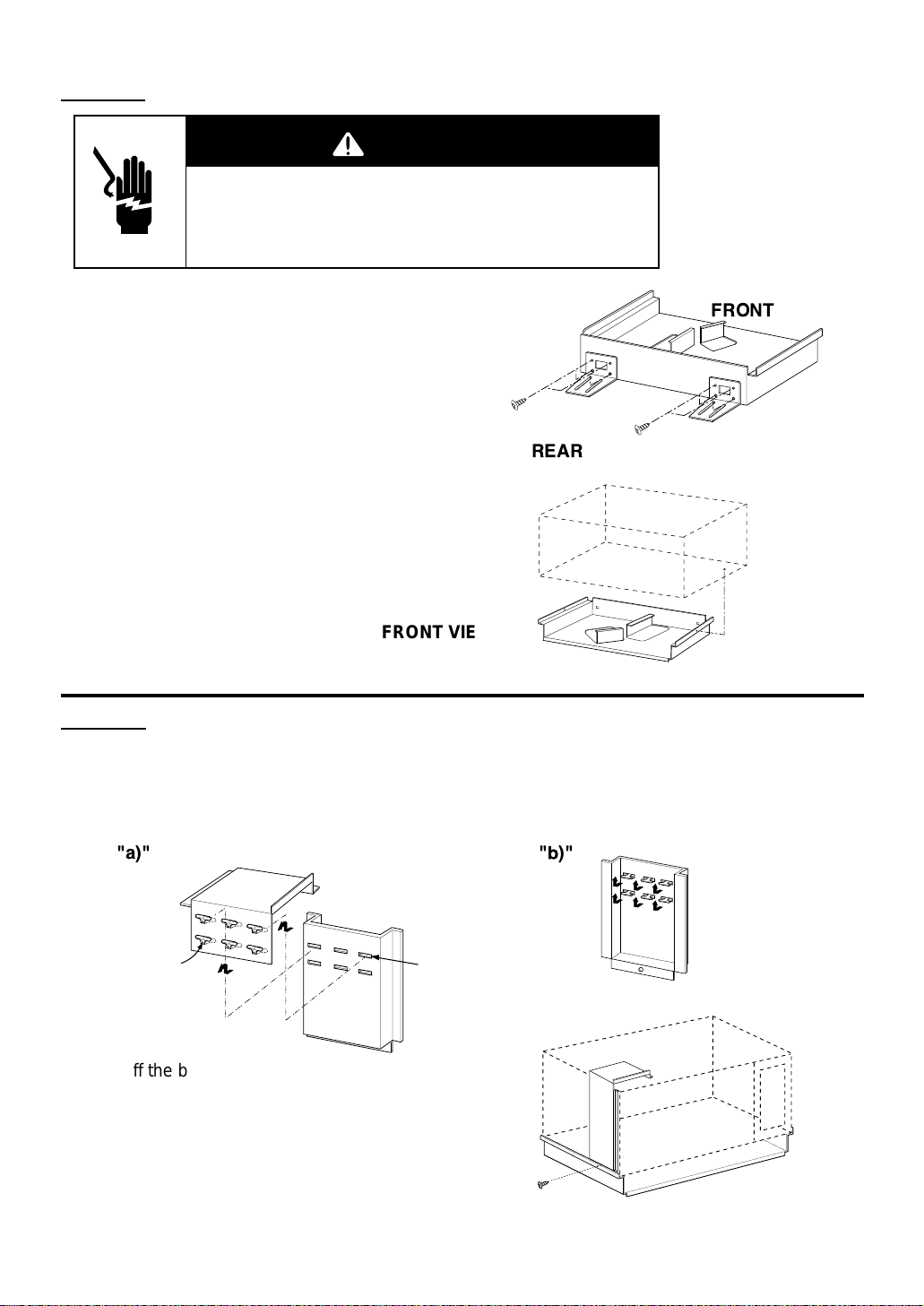

STEP 1

1. Disconnect the microwave oven before

proceeding with installation.

2. Remove any loose items inside the microwave

oven.

3. Fasten the bottom brackets to the bottom duct

by using eight 1/2” screws.

4. Remove two existing screws from the right and

left side of microwave cabinet.

(1 screw each side)

5. Install the bottom duct with one existing screw

to the right side of microwave oven as shown.

Existing

Screw (1)

1/2" Screws (8)

REAR

FRONT

FRONT VIEW OF

MICROWAVE

WARNING

Electrical Shock Hazard

Disconnect power before installing trim kit.

Replace all panels before operating.

Failure to do so can result in death or electrical shock.

STEP 2

1. Connect the side duct to the upper duct as shown.

a) Insert projecting tabs of the upper duct into holes of the side duct.

b) Bend tabs up as shown.

NOTE: Remove any oil or dirt on surface of microwave oven before ducts are attached.

Upper Duct

6 tabs

Existing screw (1)

Side Duct

6 Holes

"a)" "b)"

2. Peel off the backing of double sided tape. Using

the left side screw holes as a guide, attach the side

duct and upper duct assembly on the microwave

cabinet. Press down firmly on ducts. Fasten duct

assembly to left side of cabinet with one existing

screw.

STEP 4

1. Slide microwave oven part way into cabinet

opening.

(Bottom brackets must be flat to the cutout

floor to engage correctly with anti-tip brackets

as shown)

2. Plug in the microwave oven.

3. Center the microwave oven within the

cut-out opening and slide the microwave oven

in place, engaging the anti-tip brackets.

(Ensure the microwave oven is accurately

centered)

4. Drill pilot holes (use 7/64” drill or #35 drill)

through the positioning flange and then install

three 1/2” screws at the front of the bottom

duct as shown.

Bottom Duct

Anti-Tip

Bracket

Bottom Bracket

1/2"Screw

Anti-Tip Assembly

Positioning

Flange

Cutout

Opening

1/2"Screw

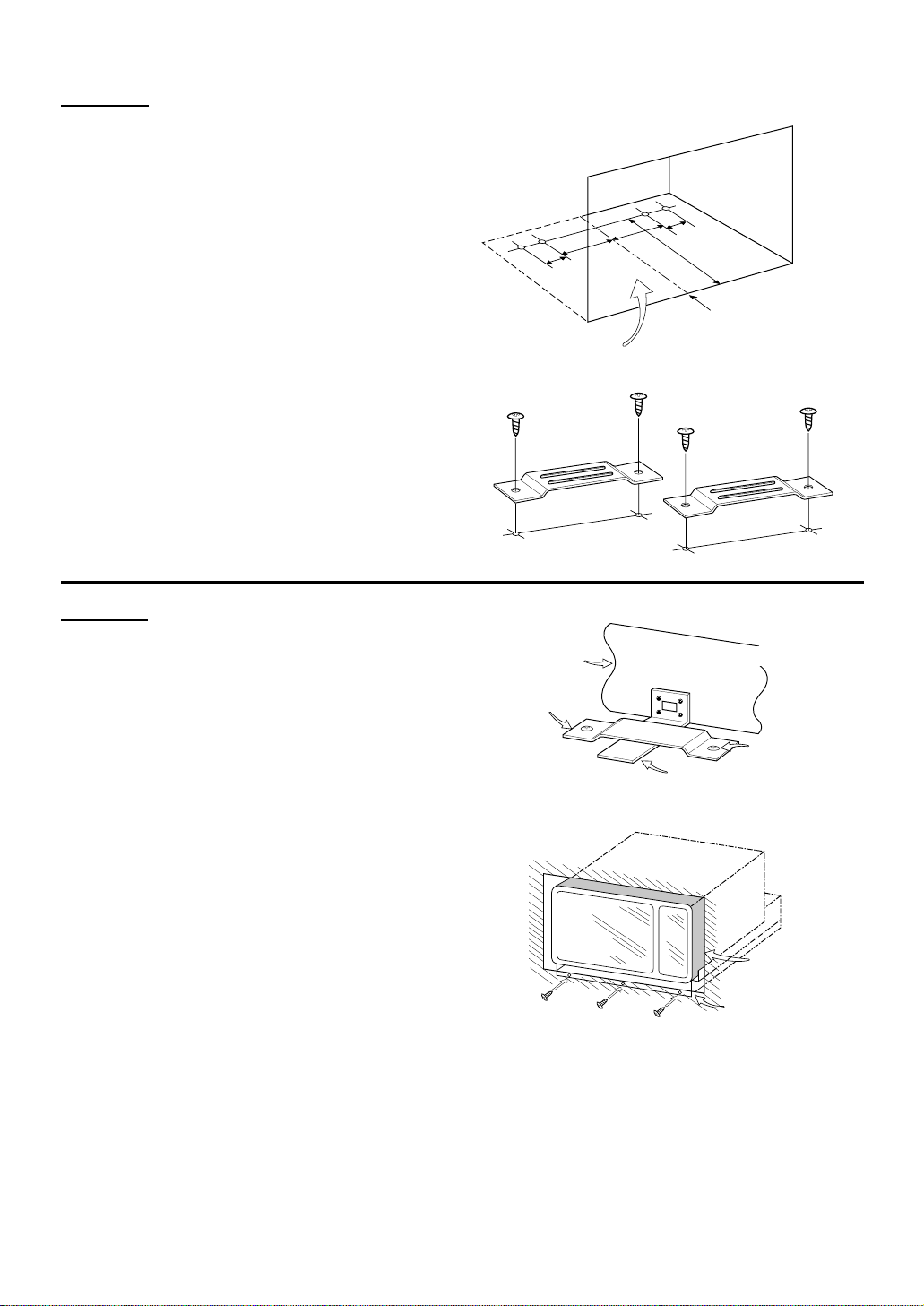

STEP 3

1. On the cutout floor, mark hole centers for the

anti-tip brackets as shown using the supplied

template. Be sure to align the center line of

template to center line of cutout floor.

2. Drill four holes for anti-tip brackets.

(use 7/64” drill or #35 drill)

3. Install two anti-tip brackets onto cutout floor

using four 1/2” screws.

DIMENSIONS:

A = 5 13/16 “

B = 3 “

C = 12 7/8“

Cutout Floor

Center Line

Anti-Tip Bracket

1/2"Screws (2)

Anti-Tip Bracket

1/2"Screws (2)

STEP 5

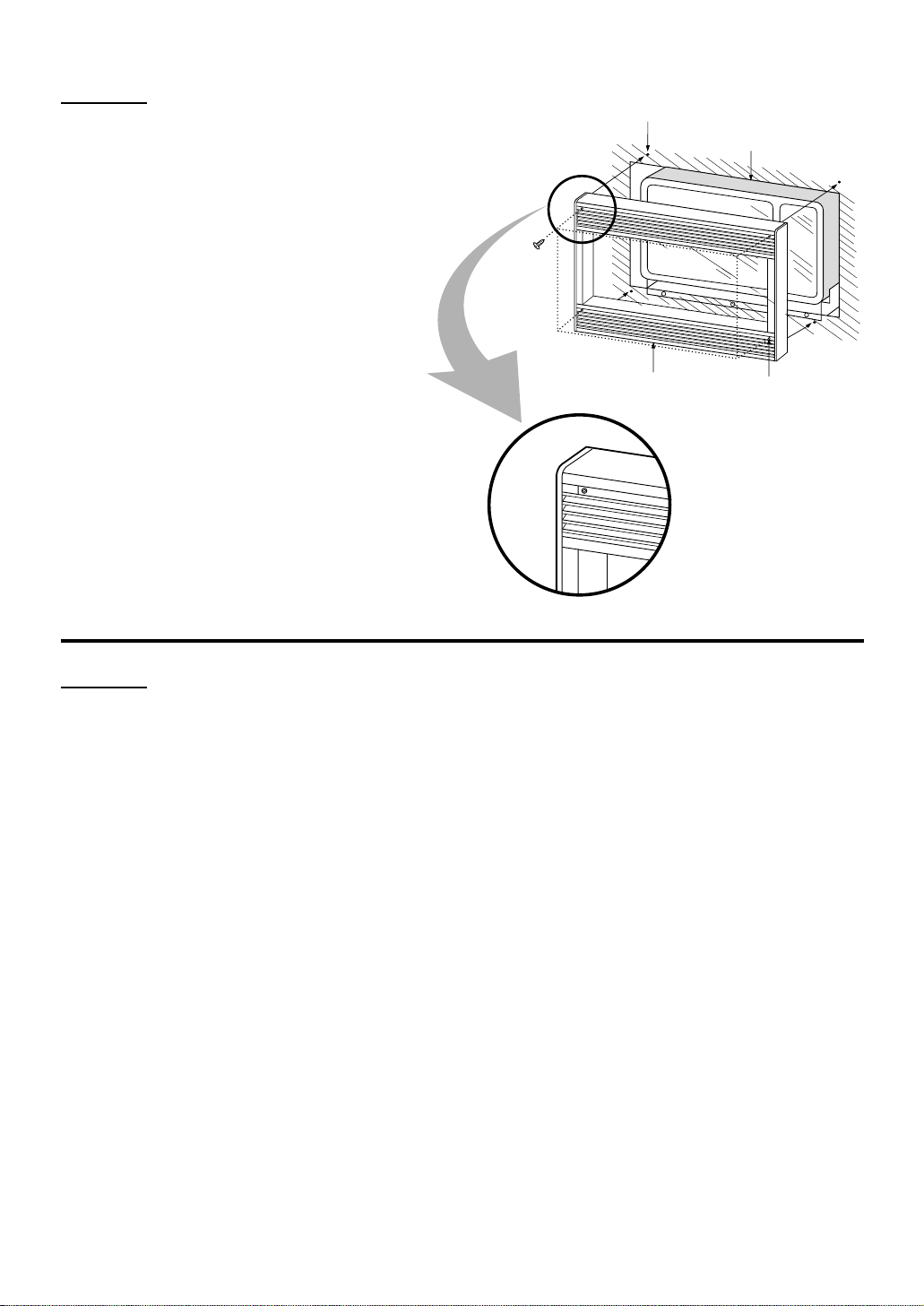

1. Place the trim kit frame over the microwave oven.

Important Note : Trim kit frame orientation is

important. Orient the frame so that

louvers are sloping downward

to the front. (See Figure Detail A).

2. Make sure the trim kit is level and centered

with respect to microwave oven. Mark four

hole centers through the four mounting

holes of the trim kit.

NOTE: Center the trim kit frame equally

on all four sides.

3. Remove the trim kit and drill four pilot holes.

(use 7/64”drill or #35 drill)

4. Attach the trim kit frame by using four 1”screws.

Make sure that the orientation is correct as

stated above.

STEP 6

1. Your trim kit is now fully installed. Replace

any loose items that have been removed

from inside microwave oven.

2. Please keep this installation instruction for

future reference.

Trim Kit Mounting

Hole

Pilot

Hole Cutout

Opening

1" Screw

"A"

Figure Detail of "A"

Pièce de garniture

Conduit inférieur (1)

Conduit latéral (1)

Vis 1 po

(4 nécessaires, 2 en

plus)

Vis 1/2 po

(15 nécessaires, 2

en plus)

Bride

antibasculement (2)

Bride du fond (2)

Conduit supérieur

Gabarit (1)

Hauteur

Largeur

Profondeur

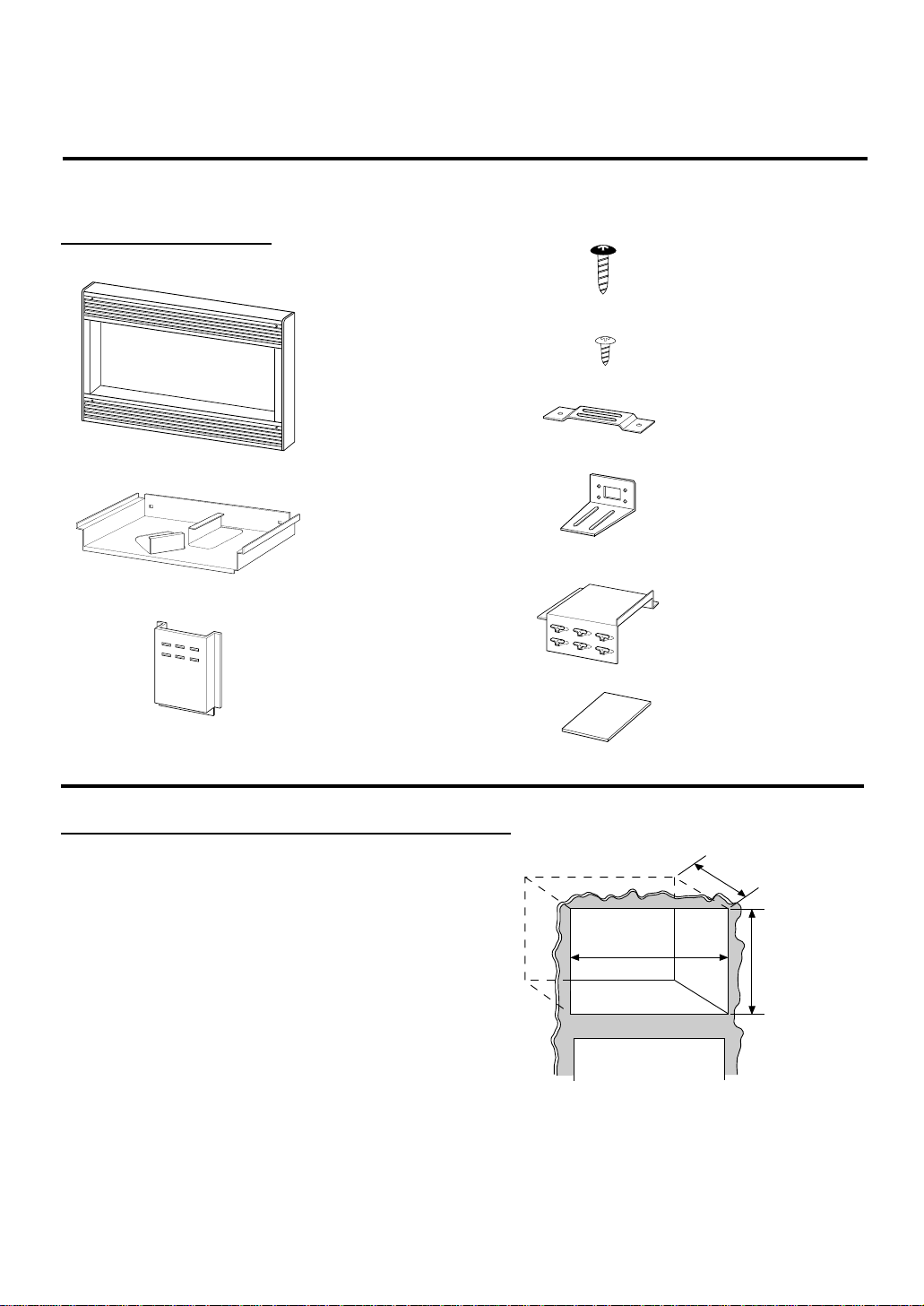

GARNITURES POUR MODÈLE ENCASTRÉ INSTRUCTIONS D´INSTALLATION

(DOCUMENTS À CONSERVER)

Ensemble de garnitures pour modèles Whirlpool: MK1074XH

HOMOLOGATIONS UL ET CSA - PAS SUR SOURCE DE LA CHALEUR

LISTE DES PIÈCES

P/NO.: 3828W5U0064/8172083

Hauteur = 15 3/4 po

Largeur = 22 1/2 po

Profondeur =

15 po (min.)

avec prise de courant pour montage en

affleurement.

(16 po si on utilise une prise de

courant en saillie)

DIMENSIONS DE L´OUVERTURE À DÉCOUPER

ÉTAPE 1

1. Débrancher le four à micro-ondes avant

d´entreprendre l´installation.

2. Retirer du four à micro-ondes tous les articles

qui y ont été placés.

3. Fixer les brides du fond sur le conduit inférieur

à l´aide de huit vis de 1/2 po.

4. Ôter deux vis existantes sur les côtés droit et

gauche de la caisse du four à micro-ondes.

(1 vis de chaque côté)

5. Installer le conduit inférieur avec une vis

existante, sur le côté droit du four à micro-

ondes. (voir l´illustration)

Vis 1/2 po (8)

Vis

Existante (1)

ARRIéRE

AVANT

VUE AVANT DU FOUR

À MICRO-ONDES

AVERTISSEMENT

Risque de choc lectrique

Interrormpre l«alimentation lectrique avant d«installer l«ensemble de garniture.

Rinstaller chaque panneau avant de faire fonctionner l«appareil.

Le non-respect de ces instructions peut provoquer accident mortel ou choc lectrique.

ÉTAPE 2

1. Connecter le conduit latéral au conduit supérieur. (voir l´illustration)

a) Insérer les onglets qui dépassent du conduit supérieur dans les trous du conduit latéral.

b) Redresser les onglets. (voir l´illustration)

NOTE: Avant de fixer les conduits, éliminer toute trace d´huile ou souillure sur les surfaces du four

à micro-ondes.

Concuit supérieur

6 onglets

Vis existante (1)

Conduit

latéral

6 Trous

"a)" "b)"

2. Enlever l´endos du ruban adhésif double face.

Utiliser les trous de vis de gauche comme guide;

fixer sur la caisse du four à micro-ondes l´ensemble

conduit latéral/conduit supérieur. Appuyer fermement

sur les conduits. Fixer sur le côté gauche de la

caisse du four à micro-ondes avec une vis existante

l´ensemble conduit latéral/conduit inférieur.

ÉTAPE 4

1. Insérer partiellement le four à micro-ondes

dans l´ouverture.

(Il faut que les brides du fond soient à plat sur

le plancher de la cavité pour qu´elles puissent

s´engager correctement sous les brides

antibasculement - voir l´illustration)

2. Brancher le four à micro-ondes.

3. Centrer le four à micro-ondes dans

l´ouverture; faire glisser le four à micro-ondes

jusqu´à sa position finale, en insérant les

brides du fond sous les brides

antibasculement.

(Veiller à ce que le four à micro-ondes soit

centré avec précision)

4. percer des avant-trous (avec un foret de 7/64

po ou no35) à travers le cadre de

positionnement et placer trois vis 1/2 po à

l´avant du conduit inférieur. (voir l´illustration)

Conduit

inf rieur

Bride

antibasculement Bride inf rieure

Vis 1/2 po

Ensemble antibasculement

Cadre de

positionnement

Ouverture de

la cavit

Vis 1/2 po

ÉTAPE 3

1. Sur le plancher d´encastrement, marquer le

centre des trous pour la bride antibasculement

tel qu´illustrésur le gabarit fourni. S´assurer de

bien aligner la ligne centrale du gabarit àla

ligne centrale du plancher d´encastrement.

2. Percer quatre trous pour les brides

antibasculement. (utiliser un foret de 7/64 po

ou no35)

3. Installer deux brides antibasculement sur le

plancher de la cavité, avec quatre vis 1/2 po.

DIMENSIONS:

A = 5 13/16 po

B = 3 po

C = 12 7/8 po

Plancher de l´espace d´encastrement

Axe central

Bride

antibasculement

Vis 1/2 po (2)

Bride

antibasculement

Vis 1/2 po (2)

ÉTAPE 5

1. Placer le cadre de garniture sur le four à

micro-ondes.

Note importante : Orienter le cadre de telle

manière que les lames de la claire-voie

soient inclinées vers l´avant. (Voir la

figure-détail A)

2. Vérifier que les pièces de garniture sont

d´aplomb et centrées par rapport au four à

micro-ondes. Marquer le centre de quatre

trous, àtravers les trous de montage des

pièces de garniture.

NOTE: Centrer le cadre de garniture par

rapport aux quatre côtés.

3. Retirer les pièces de garniture et percer

quatre avant-trous (avec un foret de 7/64

po ou no35)

4. Fixer le cadre de garniture avec quatre vis

de 1 po. Veiller a respecter l´orientation

correcte indiquée ci-dessus.

ÉTAPE 6

1. L´ensemble de garniture est maintenant

complétement installé. Remettre àl´intérieur

de four tous les articles qui en ont étéenlevés.

2. Conserver ces instructions d´installation pour

utilisation ultérieure.

"A"

Voir la figure-détail A

Pièce de garniture Trou de

montage

Avant-trou Ouverture de

la cavité

Vis 1 po
