Westfalia 64 16 05 User guide

Powerfeile

Artikel Nr. 64 16 05

Power File

Article No. 64 16 05

Originalbedienungsanleitung

Original Instruction Manual

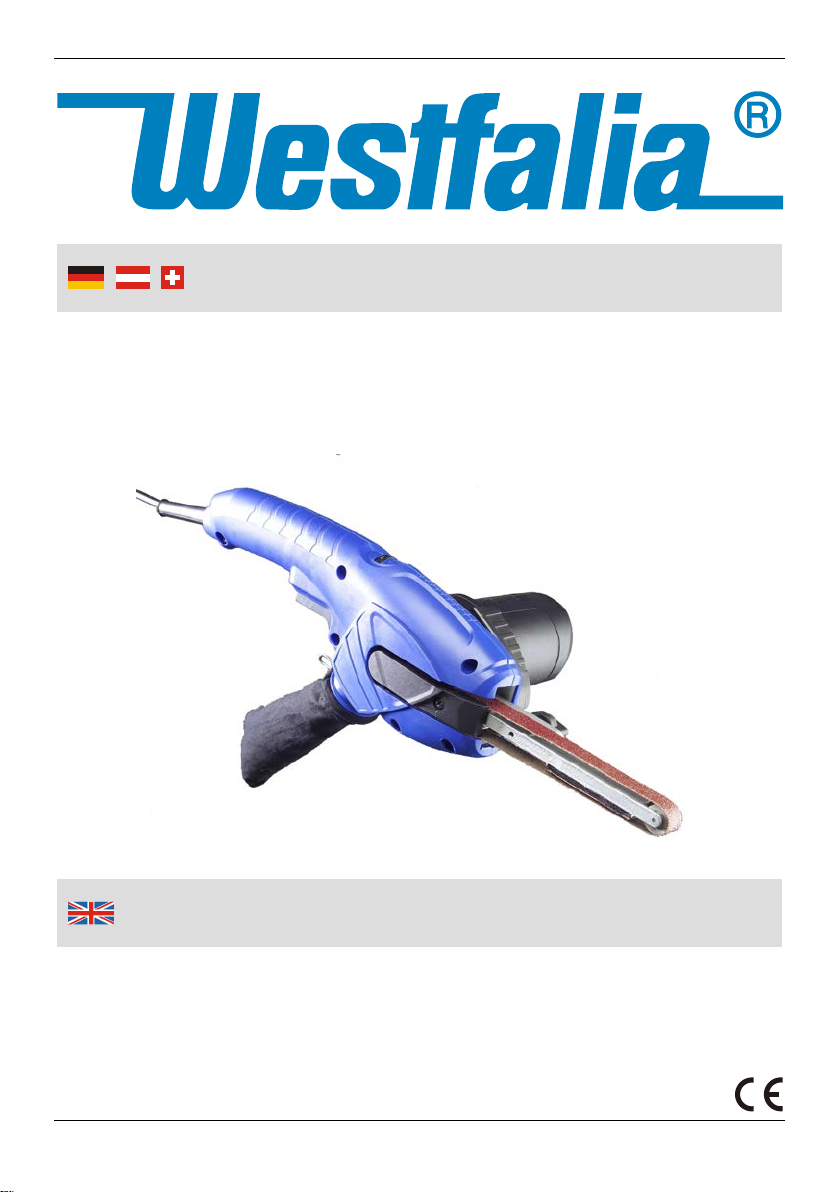

You can finally work on all those awkward corners, edges, gaps,

recesses or other hard to reach areas with this power file. The

power file is equipped with 2 interchangeable grinding arms

(8 mm or 13 mm width). The machine is ideal for grinding, filing,

removing rust of a variety of materials like wood, ceramic, metal,

plastic or glossy surfaces.

With the speed regulator you can select the correct speed

required for the item you are working on.

Please read the safety instructions!

These instructions will make it easier for you to handle the device

appropriately and help prevent misunderstandings and possible

damage or injury.

Mit der Powerfeile können Sie mühelos an Ecken, Kanten, in

Zwischenräu

men, Ausschnitten oder an anderen schwer

zugänglichen Stellen arbeiten. D

ie Powerfeile ist mit zwei

austauschbaren Schleifarmen (8 mm od

er 13 mm Breite)

ausgestattet.

Die Feile ist ideal zum Schleifen, Feilen und

Entrosten unterschiedlicher Materialien wie Holz, Keramik,

Metall, Kunststoff oder Lack.

Mit der elektronischen Regelung können Sie die Bandlaufge-

schwindigkeit dem zu bearbeitendem Material exakt anpassen.

Bitte beachten Sie die Sicherheitshinweise!

Diese sollen Ihnen den sachgemäßen Umgang erleichtern und

Ihnen helfen, Missverständnissen und Schäden vorzubeugen.

Sehr geehrte Damen und Herren

Dear Customers

III

Übersicht | Overview

1 EIN/AUS-Schalter ON/OFF Switch

2 Geschwindigkeitsregler Speed Regulator

3 Schleifarm Sanding Arm

4 Staubauffangbeutel Dust Collection Bag

5 Abdeckkappe Cover

6 Adapter für Staubsauger Dust Extraction Adaptor

7 Regulierungsknopf für

Schleifarm und Schleifband

Turn Knob

for Sanding Arm

and Sanding Belt

8 Spannhebel Tensioning Lever

9 Feststellknopf für EIN/AUS-

Schalter

Locking Button

for ON/OFF

Switch

10 Schleifarmhalterung Sanding Arm Holder

11 Schleifband Sanding Belt

Übersicht | Overview

Safety Notes ....................................................................Page 3

Before first Use ................................................................Page 11

Assembling ......................................................................Page 11

Installing/Replacing the Sanding Belt...............................Page 11

Turning ON and OFF .......................................................Page 12

Regulating the Speed.......................................................Page 12

Dust Collection Bag/Dust Extractor/Vacuum Cleaner ......Page 13

Attaching and Replacing the Sanding Arm.......................Page 13

Hints on the safe use of the Power File............................Page 14

Maintenance and Cleaning ..............................................Page 14

Sanding Belts...................................................................Page 15

Technical Data.................................................................Page 16

Sicherheitshinweise ......................................................... Seite 2

Vor der ersten Benutzung................................................ Seite 6

Zusammenbau................................................................. Seite 6

Einsetzen/Wechseln des Schleifbandes .......................... Seite 6

Ein- und Ausschalten....................................................... Seite 7

Regulieren der Geschwindigkeit ...................................... Seite 7

Staubfangsack/Staubabsauganlage/Staubsauger ........... Seite 8

Einsetzen/Wechseln des Schleifarmes............................ Seite 8

Hinweise zur sicheren Benutzung der Powerfeile............ Seite 9

Wartung und Reinigung ................................................... Seite 9

Schleifbänder................................................................... Seite 10

Technische Daten............................................................ Seite 16

Table of Contents

Inhaltsverzeichnis

Sicherheitshinweise

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie

enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Bitte legen Sie die Bedienungsanleitung dem Produkt bei, wenn

Sie es an Dritte weitergeben!

Vergewissern Sie sich, dass die Nennspannung auf dem

Typenschild mit der vorhandenen Netzspannung Ihrer Hausin-

stallation übereinstimmt.

Personen mit eingeschränkten physischen, sensorischen oder

geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei

denn sie werden durch eine Betreuerin/einen Betreuer beaufsich-

tigt und unterwiesen.

Bei Beschädigungen am Gerät oder des Netzkabels darf das

Gerät nicht weiter benutzt werden und muss von einer Fachkraft

repariert werden.

Führen Sie das Netzkabel nicht über scharfe Ecken und Kanten

oder heiße Oberflächen.

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker,

wenn Sie das Gerät nicht benutzen oder es reinigen.

Beim Schleifen können gesundheitsge-

fährdende oder explosive Stäube entste-

hen. Benutzen Sie Atemschutz, Gehör-

schutz und Augenschutz. Lesen Sie die

Bedienungsanleitung.

Zerlegen Sie das Gerät nicht und unternehmen Sie keine

Reparaturversuche. Das Gerät enthält keine durch Sie auswech-

selbaren oder zu reparierenden Teile. Wenden Sie sich bei

Problemen an unseren Kundenservice.

Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe

ausgelegt.

Beachten Sie bitte zur Vermeidung von Fehlfunktio-

nen, Schäden und gesundheitlichen Beeinträchtigun-

gen die beigefügten Allgemeinen Sicherheitshinweise

sowie die folgenden Hinweise:

Safety Notes

This manual belongs to the product. It contains important notes

on operating the unit. Please pass it on along with the unit if it is

handed over to a third party!

Please make sure the mains voltage available in your area

corresponds to the operating voltage stated on the type label.

Persons with limited physical, sensorial or mental abilities are

not allowed to use the unit, unless they are supervised and

briefed for their safety by a qualified person.

Do not continue to use the unit if the unit or the line cord are

damaged. Repair work must be done by a qualified service

technician.

Do not conduct the line cord over sharp edges and corners or

hot surfaces.

Switch the unit off and unplug it if you do not use it or clean it.

Grinding some material can lead to the

formation of hazardous or explosive dust.

For your safety wear dust protection, ear

and eye protection. Read the manual.

Do not disassemble the unit or attempt to repair it yourself. It

does not contain parts serviceable by you. In the case of ques-

tions or problems, turn to our customer support.

The unit is intended for use up to 2000 m above sea level.

Please note the included General Safety Notes and

the following safety notes to avoid malfunctions,

damage or physical injury:

Consignes de sécurité

S'il vous plaît noter afin d'éviter des

dysfonctionnements, des dommages et des déficiences

de santé, les instructions générales de sécurité

attachée et les informations suivantes:

Ces instructions concernent ce produit. Il contient l'installation et

de manutention importants. S'il vous plaît inclure manuel

d'instructions du produit, si vous le transmettre à d'autres!

Assurez-vous que la tension nominale correspond à la plaque

avec la tension d'alimentation locale dans le câblage de votre

maison.

Les personnes dont les capacités physiques, sensorielles ou

mentales ne peuvent pas utiliser l'appareil, sauf s'ils sont

supervisés par un conseiller/conseillère et une instruction.

Si des dommages à l'appareil ou le cordon d'alimentation,

l'appareil ne peut plus être utilisé et doit être réparé par un

électricien qualifié.

Exécutez le cordon d'alimentation au cours des coins et bords

francs ou des surfaces chaudes.

Mettez la machine hors tension et débranchez le cordon

d'alimentation si vous n'utilisez pas l'appareil ou le nettoyer.

Lors du meulage peuvent causer des

poussières dangereuses ou explosives.

Utiliser une protection respiratoire, pro-

tection auditive et oculaire. Lisez le manuel.

Démonter l'appareil et que vous n'essayez pas de toutes les

réparations. L'appareil ne contient aucune pièce remplaçable par

vous ou réparés. Si vous avez des problèmes avec notre service

à la clientèle.

L'appareil est conçu pour une utilisation jusqu'à 2000 m au-

dessus du niveau de la mer.

Si prega di notare in modo da evitare

malf

unzionamenti, danni e problemi di salute, le

istruzioni allegate generali di sicurezza e le seguenti

informazioni:

Queste istruzioni si riferiscono a questo prodotto. Che contiene

importanti e maneggevolezza. Si prega di includere manuale di

istruzioni del prodotto se lo dia mai ad altri!

Assicurarsi che la tensione nominale corrisponde alla targhetta

con la tensione di alimentazione locale nel cablaggio della casa.

Persone con ridotte capacità fisiche, sensoriali o mentali non

possono utilizzare il dispositivo meno che non siano sotto la

supervisione di un consulente/consigliere e uno istruito.

Se il danno per l'unità o il cavo di alimentazione, il dispositivo non

può più essere utilizzato e deve essere riparato da un tecnico

qualificato.

Esegui il cavo di alimentazione su spigoli vivi e bordi o superfici

calde.

Spegnere la macchina e scollegare il cavo di alimentazione se

non si utilizza il dispositivo o pulirlo.

Quando rettifica può causare polveri

pericolose o esplosive. Utilizzare

protezione delle vie respiratorie, protezioni

acustiche e protezione per gli occhi. Leggere il

manuale.

Smontare l'unità e di non tentare alcuna riparazione. Il dispositivo

non contiene parti sostituibili dall'utente o da riparare. Se avete

problemi contattate il nostro servizio clienti.

Il dispositivo è progettato per l'utilizzo fino a 2000 m al di sopra

del livello del mare.

Bedienung

Vor der ersten Benutzung

Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.

Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es

besteht Erstickungsgefahr!

Zusammenbau

Die Powerfeile wird teilzerlegt geliefert, um

optimalen Transportschutz zu gewährleisten.

Dem Gerät liegt je ein Schleifarm für Schleif-

bänder von 8 und 13 mm Breite bei.

Zur Montage gehen Sie wie folgt vor:

1. Stecken Sie den Regulierungsknopf (7) von

der rechten Seite in die Schleifarmhalterung

(10) und die schwarze Feder von der linken

Seite in die passende Aussparung.

2. Stecken Sie den Schleifarm (3) auf die

Halterung und schrauben Sie den Regulie-

rungsknopf in das Gewinde des Schleifarmes.

3. Drücken Sie beim Zusammenschrauben die

Schleifarmhalterung und den Schleifarm leicht

zusammen.

Einsetzen/Wechseln des Schleifbandes

Bei Wartungsarbeiten muss der Netzstecker immer gezogen sein.

1. Entspannen Sie den Schleifarm, indem

Sie den Spannhebel (8) nach vorne

klappen.

2. Legen Sie das neue Schleifband (11) in

das Gerät. Fädeln Sie das Schleifband

hinter die Abdeckkappe (5). Bitte beach-

ten Sie den Richtungspfeil auf dem

Schleifband und auf der Abdeckkappe.

Die Laufrichtungspfeile müssen in die gleiche Richtung zeigen.

Other manuals for 64 16 05

Table of contents

Languages:

Other Westfalia Sander manuals

Westfalia

Westfalia 85 88 46 User manual

Westfalia

Westfalia WES125E User manual

Westfalia

Westfalia 84 36 70 User manual

Westfalia

Westfalia S1K-90X3 User manual

Westfalia

Westfalia 85 45 90 User manual

Westfalia

Westfalia 88 51 25 User guide

Westfalia

Westfalia 802410 User manual

Westfalia

Westfalia 84 37 02 User manual

Westfalia

Westfalia 84 36 70 User manual

Westfalia

Westfalia 81 80 49 User guide

Westfalia

Westfalia WABS18 User manual

Westfalia

Westfalia 86 39 47 User manual

Westfalia

Westfalia 92 86 58 User manual

Westfalia

Westfalia WDS130 User manual

Westfalia

Westfalia 85 27 05 User manual

Westfalia

Westfalia S1T-SW3 -76 User manual

Westfalia

Westfalia 85 27 05 User manual

Westfalia

Westfalia 29 66 40 User manual

Westfalia

Westfalia 81 80 46 User manual

Westfalia

Westfalia YT 2822 User manual

Westfalia

Westfalia S1B-AJ12-125 User manual

Westfalia

Westfalia 81 80 48 User manual

Westfalia

Westfalia 843331 User manual

Westfalia

Westfalia 90 02 34 User manual

Popular Sander manuals by other brands

Oliver

Oliver 6305 owner's manual

Jet

Jet 22-44 Pro-3 Operating instructions and parts manual

Makita

Makita M9204 technical information

Makita

Makita M9204 instruction manual

Craftsman

Craftsman 351.215131 Operator's manual

Clarke

Clarke Woodworker CBS1-5B Operation & maintenance instructions

Chicago Pneumatic

Chicago Pneumatic CP9778 Operator's manual

Nitto Kohki

Nitto Kohki BB-20 instruction manual

Ferm

Ferm FEOS-135 user manual

Unior

Unior 1510 Operating instruction

stayer

stayer ls1200 operating instructions

Jet

Jet JSG-96 Operating instructions and parts manual

Parkside

Parkside PDS 290 B2 Operation and safety notes

Status

Status XPA Series Original instructions

Clarke

Clarke EZ Sand Operator's manual

Craftsman

Craftsman 113.22521 owner's manual

Craftsman

Craftsman 113.225831 owner's manual

CLAS

CLAS OP 1429 manual
