Westfalia WSS400 User manual

STICHSÄGE WSS400

JIG SAW WSS400

Art.Nr. 95 49 24

DE Originalanleitung

GB Original Instructions

NL Veiligheidsinstructies

FR Consignes de sécurité

IT Istruzioni di sicurezza

Geschwindigkeitsregler | Speed

regulator

Anschluss für Staubsauger | Dust

extractor flange

EIN/AUS-Schalter | ON/OFF switch

Führungsplatte | Base plate

Feststellknopf | Locking button

Sägeblatt-Leitrolle | Blade guide roller

Netzkabel | Power cable

Sägeblattklemme | Saw blade clamp

Sechslantschlüssel | Hex key

Sehr geehrte Damen und Herren,

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen

Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen,

Missverständnisse zu vermeiden und Schäden vorzubeugen. Bitte nehmen Sie sich die Zeit,

diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres

Nachlesen gut auf.

Dear Customers,

Instruction manuals provide valuable hints for using your new device. They enable you to use

all functions, and they help you avoid misunderstandings and prevent damage. Please take

the time to read this manual carefully and keep it for future reference.

Chers clients,

Les manuels d'instructions fournissent des conseils précieux sur l'utilisation de votre nouvel

appareil. Ils vous permettent d'utiliser toutes les fonctions et vous aident à éviter les

malentendus et à éviter les dommages. Veuillez prendre le temps de lire attentivement ce

manuel et de le conserver pour référence ultérieure.

Geachte Klant

Instructiehandleidingen bieden waardevolle tips voor het gebruik van uw nieuwe apparaat. Ze

stellen u in staat alle functies te gebruiken en helpen u misverstanden en schade te

voorkomen. Neem de tijd om deze handleiding aandachtig door te lezen en bewaar deze voor

toekomstig gebruik.

Gerät auspacken

Unbox device

Geschwindigkeit regeln

Regulate speed

Sägeblatt einsetzen

Insert saw blade

Schrägschnitt

Making bevel cut

Ein/Ausschalten

Turning on / off

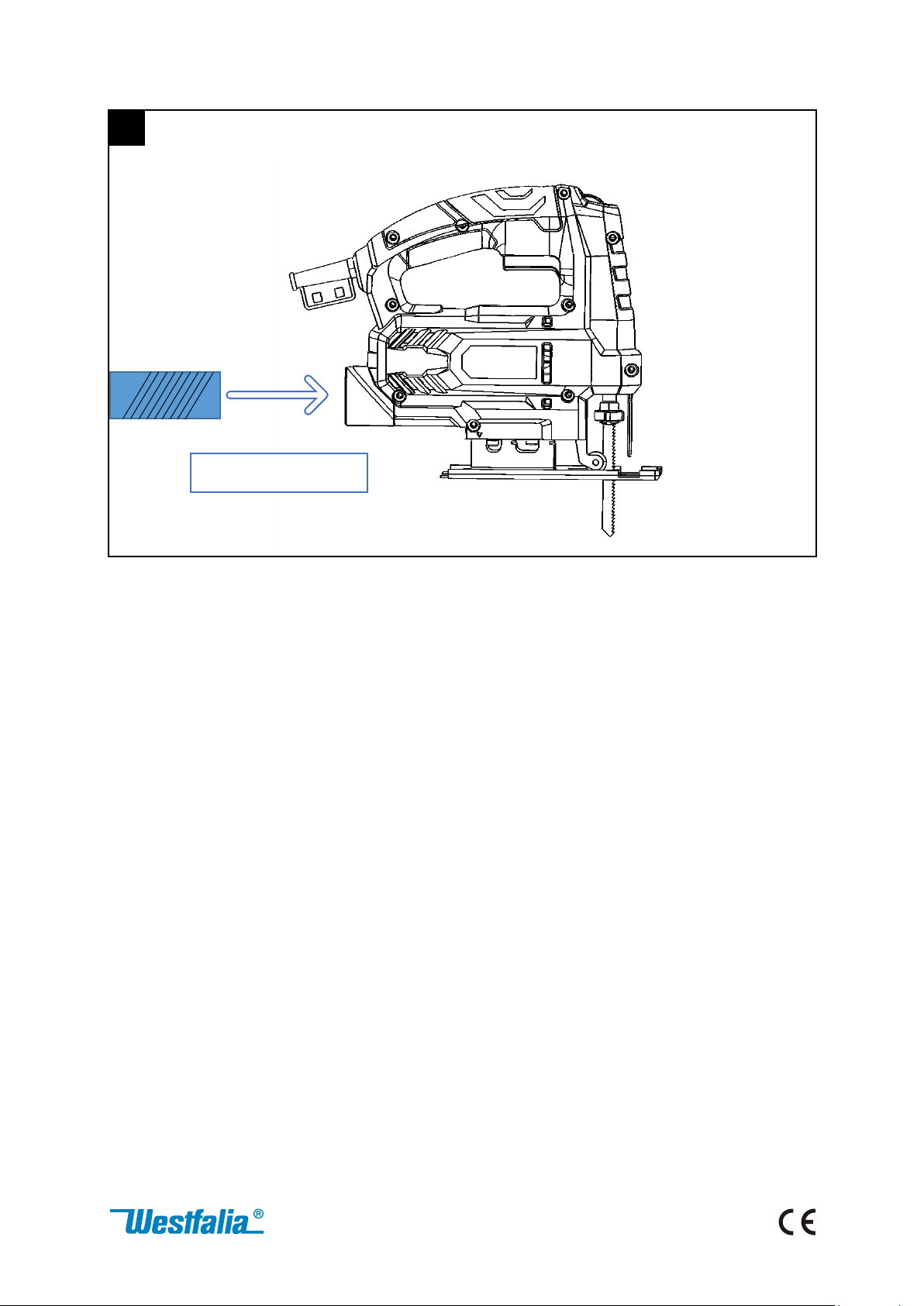

Staubsauger anschließen

Connect wet / dry vacuum cleaner

Schalter arretieren

Lock the switch

grobe, schnelle Schnitte in

Holz, Spanplatte, PVC, usw.

rough and fast cuts in

wood, chipboard etc.,

PVC

grobe und mittlere Schnitte

in Holz, Spanplatte, PVC,

Fiberglas, Bleche (nicht

Eisen), Aluminium, usw

rough and intermediate

speed cuts in wood,

chipboard etc., PVC,

glass fiber, non-ferrous

sheet-metals,

aluminium

saubere Schnitte in Holz,

Spanplatte, PVC, Fiberglas,

Bleche (nicht Eisen),

Aluminium

clean and even cuts in

wood, chipboard etc.,

PVC, glass-fibre, non-

ferrous metals, sheet-

metal, aluminium

Schnitte in Eisen, Stahl und

anderen Metallen, Stahl-

blech, Aluminium

for cuts in Non-ferrous

metals, steel, sheet-

steel, aluminium

Saubere, gebogene Schnitte

in Holz, Spanplatte usw.

for clean curved cuts in

wood, chipboard etc.

Metall

Metal

Hartholz, Tischlerplatte, Sperrholz,

Kunststoff

Blockboard, plywood, plastic

Weichholz

soft wood

45° 30° 15° 0° 15° 30° 45°

1-3/8’’ (35mm)

*DEUTSCH Der angegebene Schwingungsgesamtwert und die angegebenen Geräuschemissionswerte sind nach

einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit

einem anderen verwendet werden. Sie können auch zu einer vorläufigen Einschätzung der Belastung

verwendet werden.

Warnung!

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs

von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird,

insbesondere, welche Art von Werkstück bearbeitet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz

des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen

Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise

Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne

Belastung läuft). Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten.

Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim

Gebrauch des Werkzeugs, die Begrenzung der Arbeitszeit und der Einsatz von Zubehören in gutem Zustand.

*ENGLISH The declared vibration total value and the declared noise emission values have been measured in

accordance with a standard test method. The declared vibration total value may also be used in a preliminary

assessment of exposure.

Warning!

The vibration and noise emission during actual use of the power tool can differ from the declared total value

depending on the ways in which the tool is used, in particular, what kind of work piece is machined. It is necessary

to identify safety measured to protect the operator that are based on an estimation of exposure in the actual

conditions of use (taking account of all parts of the operating cycle such as the times when the tool is switched

off and when it is running idle in addition to the trigger time). Try to minimize the impact of vibration and noise.

Exemplary measures to reduce vibration exposure include wearing gloves while using the tool, limiting working

time, and using accessories in good condition.

Hubzahl

0 –3000 min-1

Stroke rate

0 –3000 min-1

Nennspannung

230 V

Rated voltage

230 V

Nennleistung

400 W

Rated capacity

400 W

Hub

18 mm

Stroke

18 mm

Schnittleistung

Holz

Stahl

55 mm

6 mm

Cutting rate

Wood

Steel

55 mm

6 mm

Gewicht

1,57 kg

Weight

1,57 kg

Schalldruckpegel *

LpA = 88,7 dB(A)

KpA = 3 dB

Sound pressure level *

LpA = 88,7 dB(A)

KpA = 3 dB

Schallleistungspegel *

LWA = 99,7 dB(A)

KwA = 3 dB

Sound power level*

LWA = 99,7 dB(A)

KwA = 3 dB

Hand-Arm-Vibration*

ah,B = 13,521 m/s2

K = 1,5 m/s2

ah,M = 12,728 m/s2

K = 1,5 m/s2

Hand arm vibration*

ah,B = 13,521 m/s2

K = 1,5 m/s2

ah,M = 12,728 m/s2

K = 1,5 m/s2

TECHNISCHE DATEN | TECHNICAL DATA

Beachten Sie bitte zur Vermeidung von Fehlfunktionen,

Schäden und gesundheitlichen Beeinträchtigungen die

beigefügten Allgemeinen Sicherheitshinweise sowie folgende

Hinweise:

•Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und

benutzen Sie das Gerät ausschließlich gemäß dieser Anleitung.

•Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie

dieses an einem für Kinder unzugänglichen Ort auf. Es besteht

Erstickungsgefahr!

•Das Gerät ist kein Spielzeug und gehört nicht in Kinderhände. Lassen Sie

das eingeschaltete Gerät niemals unbeaufsichtigt und halten Sie es

außerhalb der Reichweite von Kindern und von zu beaufsichtigenden

Personen. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass

sie nicht mit dem Gerät spielen.

•Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem

Typenschild übereinstimmt.

•Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe ausgelegt.

•Schneiden Sie nicht in Bereiche in denen Elektro-, Gas- oder

Wasserleitungen verborgen liegen können.

•Benutzen Sie nur Sägeblätter, die für dieses Modell geeignet sind.

Schneiden Sie nicht mit stumpfen, beschädigten oder verzogenen

Sägeblättern. Vergewissern Sie sich, dass das Sägeblatt fest eingespannt

ist, bevor Sie das Gerät einschalten.

•Schneiden Sie keine Werkstücke, die zu klein sind, um sicher arretiert zu

werden. Stützen Sie das zu schneidende Werkstück nicht mit der Hand

oder mit dem Fuß ab. Es besteht Rückschlaggefahr! Fassen Sie bei

laufendem Sägeblatt niemals in den Sägebereich, um z. B. lose Splitter,

Späne oder eingeklemmte Werkstückteile zu entfernen.

•Ziehen Sie bei Nichtgebrauch, vor allen Wartungsarbeiten und vor dem

Sägeblattwechsel immer erst den Netzstecker

SICHERHEITSHINWEISE

•Verwenden Sie im Außenbereich nur zulässige Verlängerungsleitungen,

die für den Außenbereich bestimmt sind. Zulässige

Verlängerungsleitungen müssen eine Kabelqualität von H07 RNF;

3 x 1,5 mm2haben.

•Bei Arbeiten im Außenbereich empfehlen wir eine Steckdose mit

Fehlerstromschutzschalter mit einem Nennfehlerstrom < 30 mA zu

verwenden. Für die Schweiz ist die Verwendung eines

Fehlerstromschutzschalters Pflicht.

•Klemmen Sie das Kabel nirgendwo ein und spannen Sie es nicht um Ecken.

Knicken Sie das Kabel nicht und halten Sie es von heißen und scharfen

Oberflächen fern. Achten Sie darauf, dass das Kabel nicht zur Stolperfalle

wird.

•Tragen Sie zu Ihrer Sicherheit Augenschutz, Mundschutz und Gehörschutz.

Please note the included General Safety Notes and the

following safety notes to avoid malfunctions, damage

or physical injury.

▪Please read this manual carefully and use the unit only according to this

manual.

▪Dispose of used packaging material carefully or store it out of the reach of

children. There is a danger of suffocation!

▪The unit is not a toy and does not belong in the hands of children. Never leave

the unit unsupervised when in use. Keep it out of reach of children or persons

in need of supervision. Children should be supervised to ensure that they do

not play with the unit.

▪Make sure the voltage corresponds to the type label on the unit.

▪The unit is designed for operation in altitudes of up to 2000 m above sea level.

▪Do not cut or saw where there may be hidden electricity, gas or water utility

services.

▪Only use saw blades that are suitable for this model. Do not cut with blunt,

damaged or bent saw blades. Make sure the saw blade is firmly tightened

before switching on the unit.

▪Do not attempt to cut workpieces so small that they cannot be securely

fastened. Do not support the workpiece with your hand or your foot. There is

danger of kick-back! Do not reach over the front of the unit or place either

hand in the vicinity of the saw blade, e.g. to remove lose splinters,

swarf/shavings or jammed workpiece fragments.

▪Always unplug the power plug when not in use, before maintaining or

changing the saw blade.

▪Only use extension cables which are approved for outdoor operation. Use

approvable extension cable with a cable quality of H07 RN-F; 3-1.5 mm2. Ask

your electrician.

SAFETY NOTES
