WMRP/WMRT
Betriebsanleitung
WMRP/WMRT
WMRP

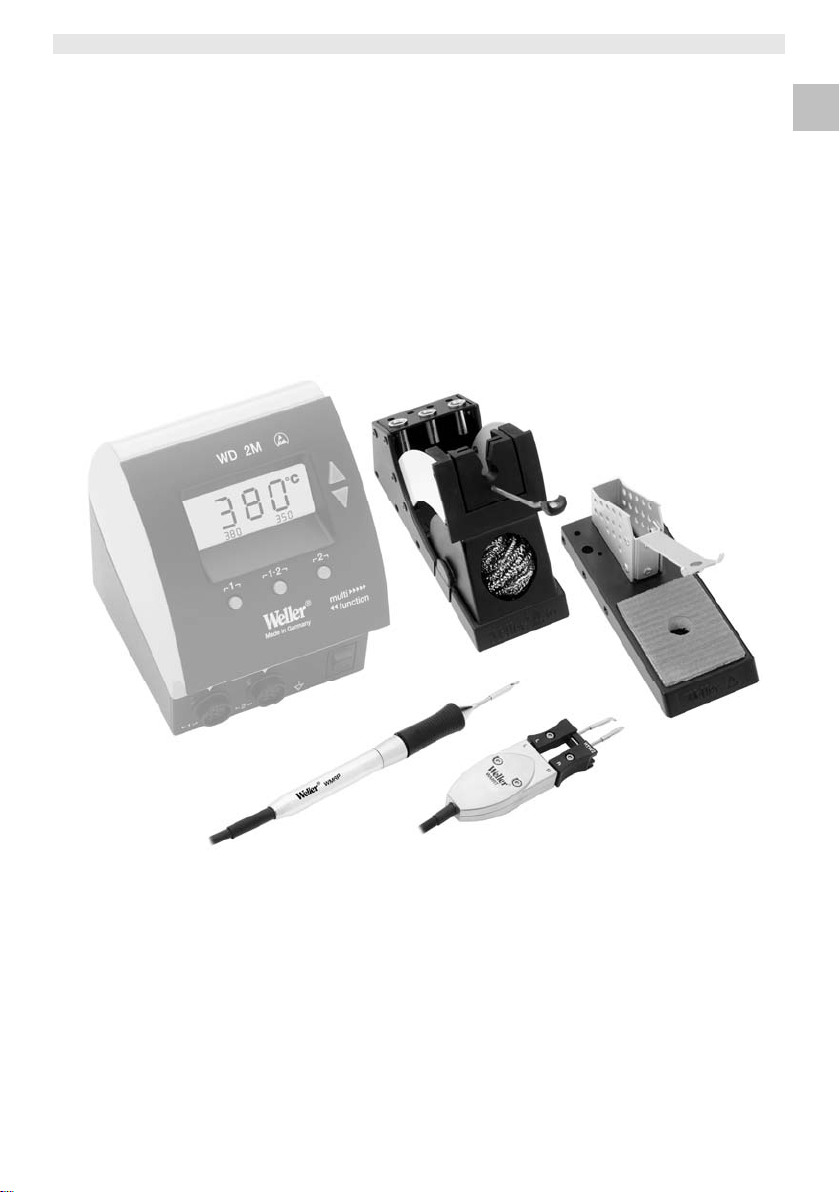

Geräteübersicht
1. Magnethalte
r
4. Spitzengrif
f
2. Reinigungsschwamm für Spitze 5. Handstück
3. Lötspitze 6.
A
nschlussstecke
r
WMRT
Geräteübersicht
1. Magnethalte
r
4. Entlötspitzenkartusche mit Griffschalen
2. Reinigungsschwamm für Spitze 5. Handstück
3. Spitzenpaar für Löten/Entlöten 6.
A
nschlussstecke
r
WDH 50 WMRP
WMRT
WMRTH
WMRP/WMRT 3-12
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
Inhaltsverzeichnis
1Zu dieser Anleitung .................................................................... 3
2Zu Ihrer Sicherheit ..................................................................... 4
3Lieferumfang .............................................................................. 6
4Gerätebeschreibung .................................................................. 6
5Inbetriebnahme des Gerätes ..................................................... 8
6Wechsel der WMRP-Lötspitzen ................................................. 9
7Wechseln von WMRT Löt-/Entlötspitzen ................................... 10
8Zubehör ..................................................................................... 11
9Entsorgung ................................................................................ 11
10Garantie ..................................................................................... 12
1 Zu dieser Anleitung
Wir danken Ihnen für das mit dem Kauf des Weller Lötkolbens
WMRP bzw. der Weller Mikroentlötpinzetten WMRT erwiesene
Vertrauen.
Diese von Weller für überdurchschnittliche Leistung, Flexibilität und
Qualität entwickelten Produkte werden Ihren Anforderungen voll und
ganz gerecht.
Diese Anleitung enthält wichtige Informationen sowohl für die
sichere und korrekte Inbetriebnahme, Bedienung und Wartung des
WMRP Lötkolbens und der WMRT Mikroentlötpinzetten als auch zur
einfachen Fehlerbehebung durch den Bediener.
Z Lesen Sie bitte diese Anleitung und die zugehörigen
Sicherheitsrichtlinien sorgfältig vor Inbetriebnahme des WMRP
Lötkolbens bzw. der WMRT Mikroentlötpinzetten durch.
Z Bewahren Sie diese Anleitung an einem für jeden Benutzer
zugänglichen Ort auf.
1.1 Einzuhaltende Richtlinien
Der Weller Lötkolben WMRP und die Mikroentlötspitzen WMRT
entsprechen der EG-Konformitätserklärung gemäß den
grundlegenden Sicherheitsanforderungen der Richtlinien
2004/108/EG und 2006/95/EG.
4-12 WMRP/WMRT
1.2 Geltende Unterlagen
− Betriebsanleitung für Ihre Versorgungseinheit
− Betriebsanleitungen für WMRP/WMRT
− Beiliegendes Heft zur Sicherheit
2Zu Ihrer Sicherheit
− Sowohl der Lötkolben WMRP als auch die Mikroentlötpinzetten
WMRT wurden dem neuesten Stand der Technik und
anerkannten Sicherheitsregeln und -bestimmungen entsprechend
hergestellt. Bei Nichtbeachtung der beiliegenden
Sicherheitsinformationen und aufgeführten Warnhinweise besteht
jedoch die Gefahr von Personen- und Sachschäden.
− Geben Sie den WMRP Lötkolben oder die WMRT
Mikroentlötpinzetten nur zusammen mit dieser Betriebsanleitung
weiter.
− Der Hersteller ist nicht haftbar für Schäden, die aus einer
unsachgemäßen Verwendung des Werkzeugs oder unerlaubten
Veränderungen am Gerät entstehen.
2.1 Beachten Sie bitte Folgendes:
Allgemeine
Hinweise
− Legen Sie den Lötkolben WMRP und die Mikroentlötpinzetten
WMRT immer in ihre ursprünglichen Halter.
− Entfernen Sie alle entzündbaren Objekte aus der Nähe des
heißen Lötwerkzeugs.
− Tragen Sie bei der Arbeit mit WMRP oder WMRT entsprechende
Schutzkleidung.
− Lassen Sie den heißen WMRP oder die WMRT nie
unbeaufsichtigt.
− Führen Sie keine Arbeiten an stromführenden Teilen aus.
− Tragen Sie bei Löt- oder Entlötanwendungen immer einen
Augenschutz.
− Es gibt keine Teile, die vom Benutzer gewartet werden können.
− Lesen und beachten Sie die Betriebsanleitung des jeweiligen
Gerätes.
WMRP/WMRT 5-12
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
Umgang mit
Löt-/Entlöt-
spitzen
− Legen Sie heiße Löt- oder Entlötspitzen weder auf den
Reinigungsschwamm (2) oder auf Kunststoffflächen noch lassen
Sie sie dort zurück.
− Benetzen Sie beim ersten Aufheizen des Kolbens die verzinnten
Löt-/Entlötspitzen mit Lot, wodurch lagerbedingte Oxidschichten
oder Unreinheiten von den Löt- bzw. Entlötspitzen entfernt
werden.
− Vergewissern Sie sich, dass bei Arbeitsunterbrechungen
zwischen Löten und Entlöten sowie vor der Lagerung des
Gerätes die Löt-/Entlötspitzen gut benetzt sind.
− Verwenden Sie keine aggressiven Flussmittel.
− Immer darauf achten, dass die Löt-/Entlötspitzen
ordnungsgemäß sitzen.
− Wählen Sie die niedrigstmögliche Arbeitstemperatur.
− Wählen Sie die längstmögliche Löt-/Entlötspitzenform für die
Anwendung: ca. so lang wie das Lötpad.
− Benetzen Sie die Löt-/Entlötspitzen gut, um effiziente
Wärmeübertragung zwischen Löt-/Entlötspitzen und Lötpunkt zu
gewährleisten.
− Schalten Sie das System ab, wenn Sie das Löt-/Entlötwerkzeug
nicht über längere Zeit verwenden möchten.
− Benetzen Sie die Spitzen vor Ablegen des Löt-/Entlötwerkzeugs
im Halter.
− Geben Sie das Lot direkt auf die Lötstelle, nicht auf die Löt-/
Entlötspitzen.
− Wenden Sie auf die Löt-/Entlötspitzen keine übermäßige Kraft
an.
− Halten Sie den Reinigungsschwamm (2) immer feucht.
Verwenden Sie nur destilliertes oder entionisiertes Wasser.
− Immer darauf achten, dass das Handstück (5) ordnungsgemäß
im Werkzeughalter (1) liegt.
2.2 Bestimmungsgemäßer Gebrauch
Verwenden Sie den WMRP Lötkolben oder die WMRT
Mikroentlötpinzetten ausschließlich für den in der Betriebsanleitung
bezüglich Lösen, Verstauung und Ablage von elektronischen
Bauteilen angegebenen Zweck unter den hier beschriebenen
Bedingungen. Der bestimmungsgemäße Gebrauch des Lötkolbens
WMRP bzw. der Mikroentlötpinzette WMRT beinhaltet auch, dass
− Sie diese Anleitung beachten,
− Sie alle weiteren Begleitunterlagen beachten,
− Sie die nationalen Unfallverhütungsvorschriften am Einsatzort
beachten.
Der Hersteller übernimmt keine Haftung für Schäden, die aus
unsachgemäßem, nicht dem in der Betriebsanleitung beschriebenen
Gebrauch oder unerlaubten Änderungen am Gerät resultieren.
6-12 WMRP/WMRT
3Lieferumfang
WMRP:
− Lötkolben WMRP, T005 29 171 99
− Sicherheitsablage WDH 50
mit Stop+Go-Funktion für WMRP, T005 15 156 99
− RT 3 Lötspitze 40 W, T005 44 603 99
− Betriebsanleitung
− Sicherheitshinweise
WMRT:
− Mikroentlötpinzetten WMRT, T005 13 174 99
− Sicherheitsablage WMRTH
mit Stop+Go-Funktion für WMRT, T005 15 146 99
− RTW 2 Spitzen-Set 0,7 x 0,4 mm, 45°, T005 44 652 99
− Betriebsanleitung
− Sicherheitshinweise
4Gerätebeschreibung
4.1 Lötkolben WMRP
Der WMRP ist ein leistungsstarker 40 W-Feinlötkolben mit in der
Lötspitze integriertem Heizsystem. Dank eines Stecksystems kann
die Lötspitze werkzeuglos ausgewechselt werden. Die Temperatur
der Lötspitze wird schnell erreicht und genau kontrolliert. Dank eines
im Griff integrierten Sensors schaltet der Lötkolben automatisch ab,
wenn er in den Halter WDH 50 gelegt wird.
Hinweis Der Lötkolben WMRP von Weller kann nur mit den Lötstationen
WD 1M, WD 2M, WD 3M, WR 3M eingesetzt werden.
4.2 Mikroentlötpinzetten WMRT
Die WMRT-Mikroentlötpinzetten von Weller wurden für das
Nachbearbeiten und die Reparatur von elektronischen
SMD-Präzisionsgeräten entwickelt. Das Spitzenset für
Löten/Entlöten kann schnell und problemlos ohne Werkzeug
ausgetauscht werden. Die Spitzen sind vorjustiert, eine zusätzliche
Ausrichtung ist nicht erforderlich. Die eingebauten Heizelemente
(2 x 40 W) garantieren, dass die Lötspitzentemperatur sehr schnell
erreicht und genau ausgeregelt wird. Die Entlötpinzetten werden bei
Ablage im Werkzeughalter WMRTH automatisch abgeschaltet.
Hinweis Die WMRT-Mikroentlötpinzetten können nur mit den Lötstationen
WD 1M, WD 2M, WD 3M, WR 3M eingesetzt werden.
WMRP/WMRT 7-12
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
4.3 Technische Daten
Temperaturbereich 100 °C – 450 °C (212 °F – 850 °F)
Werkzeugkabel Silikonkautschuk, hitzebeständig
Heizelement Heizdraht integriert in Spitzenkartusche
Sensortyp Thermoelement integriert in
Spitzenkartusche
WMRP
Heizleistung 40 W (55 W mit RT 11)
Spannung (Heizung) 12 V
Aufheizzeit (ca.) 3 s (50°C auf 380°C)
(120°F auf 660 ºF)
Anschluss 5-polige St. verpolungssicher mit
Verriegelung
Gewicht 26 g incl. Spitzenkartusche ohne Kabel
Spitzentyp RT-Baureihe
WMRT
Heizleistung 80 W (2 x 40 W)
Spannung (Heizung) 12 V
Aufheizzeit (ca.) 3 s (50°C auf 380°C)
(120°F auf 660 ºF)
Anschluss 6-polige St. verpolungssicher mit
Verriegelung
Gewicht 42 g incl. Spitzenkartusche ohne Kabel
Spitzentyp RTW-Baureihe
8-12 WMRP/WMRT
5Inbetriebnahme des Gerätes
WARNUNG!
Verbrennungsgefahr
Der Lötkolben und die Entlötpinzetten werden beim
Löt-/Entlötvorgang sehr heiß.
Bei Berührung der Spitzen besteht Verbrennungsgefahr.
Z Berühren Sie nicht den heißen Lötkolben bzw. die
Entlötpinzetten und halten Sie entzündbare Objekte fern.
1. Den Lötkolben WMRP bzw. die Mikroentlötpinzetten WMRT
vorsichtig auspacken.
2. Den Stecker (6) an der Versorgungseinheit anschließen und
durch Drehen im Uhrzeigersinn verriegeln.
3. WMRP:
Den Lötkolben in der Sicherheitsablage WDH 50 ablegen und
darauf achten, dass der Lötkolbengriff (5) korrekt am
magnetischen Werkzeughalter (1) sitzt.
WMRT:
Die Pinzetten in die Sicherheitsablage WMRTH legen und darauf
achten, dass das Handstück (5) korrekt am magnetischen
Werkzeughalter (1) sitzt.
4. Überprüfen, ob die Hauptnetzspannung der Spannung auf dem
Typenschild entspricht.
5. Den Stationsstromschalter auf „On“ drehen und die erforderliche
Temperatur an der Steuerung einstellen.
6. Hat das Werkzeug die gewünschte Temperatur erreicht, die
Lötspitze mit Lot benetzen.
WMRP/WMRT 9-12
DE EN FR IT ES PT NL SV DK FI GR TR CZ PL HU SK SL EE LV LT
6Wechsel der WMRP-Lötspitzen
WARNUNG!
Verbrennungsgefahr
Der Lötkolben wird bei Löt- und Entlötvorgängen sehr heiß.
Bei Berührung der Lötspitze besteht Verbrennungsgefahr.
Z Das Lötwerkzeug muss mindestens 3 Minuten in der
Sicherheitsablage (WDH 50) verbleiben, bis die Lötspitze
abgekühlt ist. Lötspitzen dürfen nur gewechselt werden, wenn
sie kalt sind.
Auswechseln einer verbrauchten Spitze
1. Lötwerkzeug auf den Werkzeughalter legen.
Immer darauf achten, dass die Lötspitze ordnungsgemäß sitzt.
2. Stromschalter der Station auf „OFF“ drehen.
3. Drei Minuten warten, bis die Lötspitze kalt ist.
4. Lötkolben am weichen Griffbereich (4) anfassen und die
Lötspitze aus dem Werkzeug ziehen.
Einbau einer neuen Lötspitze:
VORSICHT!
Gefahr einer Funktionsstörung
Die Lötspitze muss komplett eingesetzt werden.
Der Betrieb mit einer unvollständig eingesetzten Lötspitze kann
eine Funktionsstörung derselben verursachen.
Z Stellen Sie deshalb sicher, dass die Lötspitze in einem Zug
komplett bis zum Anschlag eingeschoben ist.
5. Lötkolben am weichen Griffbereich (4) anfassen und die Spitze in
das Lötwerkzeug schieben.
6. Stationsstromschalter auf „On“ drehen und die erforderliche
Temperatur an der Steuerung einstellen.
Hinweis Bei unterschiedlichen Typen von Lötspitzen wird empfohlen, die
Spitze auf de
r
Rückseite der Ablage WDH 50 zu lagern.
This manual suits for next models
3
Table of contents
Languages:
Other Weller Soldering Gun manuals
Weller
Weller WTCP 51 User manual
Weller
Weller KHE 81 User manual
Weller
Weller PYROPEN WP 60 User manual
Weller
Weller wd 2 User manual
Weller
Weller MPR 90 User manual
Weller
Weller WSP 150 User manual
Weller
Weller WR 2 User manual
Weller
Weller wecp-20 User manual
Weller
Weller WSR 206 User manual
Weller
Weller BP645 User manual
Weller
Weller 9400PKS User manual
Weller
Weller WT 1 User manual
Weller
Weller WSP 80 User manual
Weller
Weller WTQB 1000 User manual
Weller
Weller WD 1M User manual
Weller
Weller WD1 User manual
Weller
Weller BP860 User manual
Weller
Weller WPS18MP Pro Series User manual
Weller
Weller WHP-300 User manual
Weller
Weller WMRP User manual
