Weber PERFORMER 53546 User manual

PERFORMER

ASSEMBLY GUIDE

22 inch

(57 cm)

Read owner’s guide before using the barbecue.

53546

EU 09/01/20

Veuillez lire le manuel du propriétaire avant d’utiliser le barbecue.

Lesen Sie das Benutzerhandbuch durch, bevor Sie den Grill in Betrieb nehmen.

Performer_XV_EU_No Gas_070920

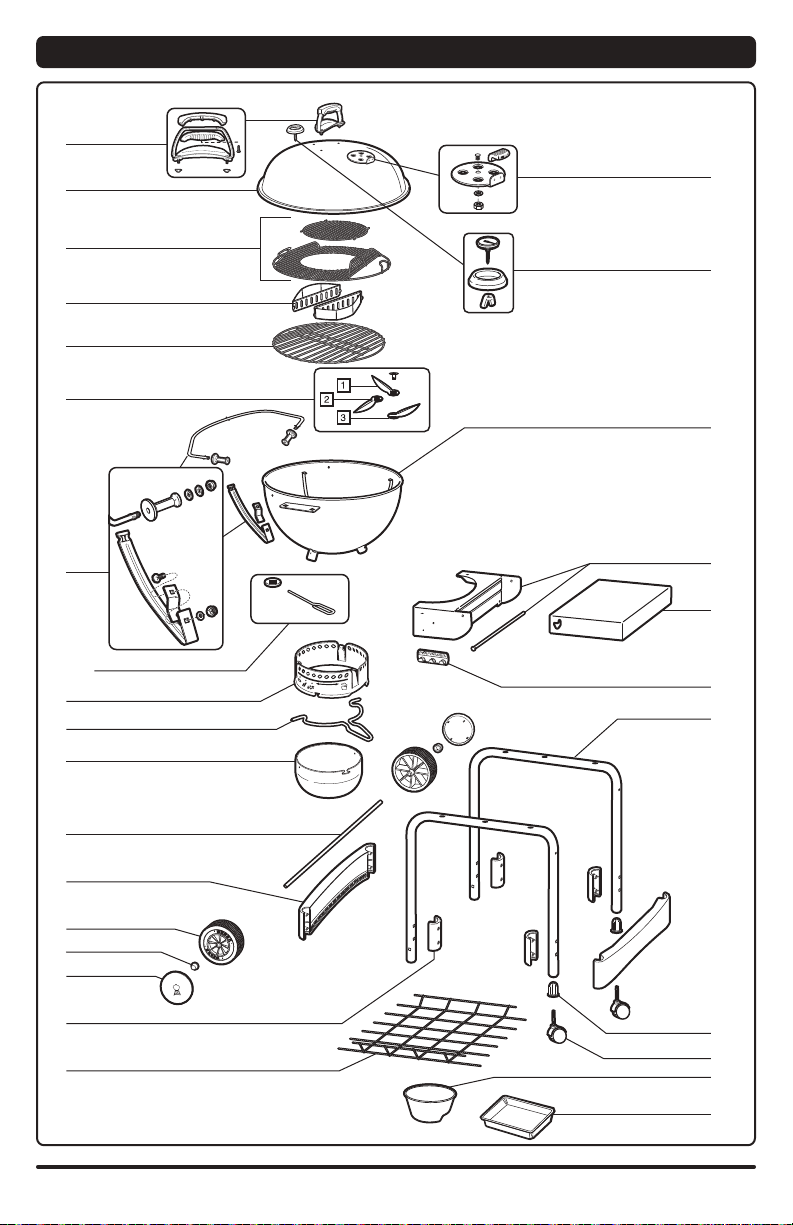

EXPLODED VI EW, VUE ÉCLATÉE, EXPLOSIONSZEICHNUNG

WWW.WEBER.COM 3

EXPLODED VIEW LIST,

1. Lid Handle Assembly

2. Lid

3. GBS Cooking Grate

4. CHAR-BASKETS

5. Charcoal Grate

6. ONETOUCH

Cleaning System

7. TUCKAWAY Lid Holder &

Lower Support Assembly

8. Ash Catcher Ring

9. Ash Catcher Handle

10. High-Capacity Ash Catcher

11. Axle

12. Leg Frame Bracket

13. Wheel

14. Hub Cap

15. Wheel Cover

16. Leg Frame Bracket Clamp

17. Bottom Rack

18. Lid Damper Assembly

19. Thermometer Assembly

20. Bowl

21. Fold-down Assembly

22. Fold-down Table

23. Tool Holder

24. Leg Frame

25. Castor Insert

26. Locking Castor

27. Charcoal Cup

28. Disposable Drip Pan

LISTE DE LA VUE ÉCLATÉE,

1. Ensemble de poignée du

couvercle

2. Couvercle

3. Grille de cuisson articulée

4. Rails à charbon de bois

5. Grille à charbon de bois

6. Systéme de nettoyage

ONETOUCH

7. Ensembleporte-couvercle

et support du couvercle

inférieur TUCKAWAY

8. Anneau du cendrier

9. Poignée du cendrier

10. Cendrier de grande capacité

11. Axe

12. Support du pied

13. Roue

14. Cache-moyeux

15. Cache de la roue

16. Bride de support de pied

17. Grille inférieure

18. Ensemble du registre du

couvercle

19. Ensemble du thermomètre

20. Cuve

21. Ensemble rabattable

22. Table rabattable

23. Support pour ustensiles

24. Pied

25. Douille de roulette

26. Roulette à verrouillag

27. Doseur à charbon de bois

28. Bac de récupération jetable

LISTE ZUR EXPLOSIONSZEICHNUNG

1. Zusammensetzung

Deckelgriff

2. Deckel

3. Aufklappbarer Grillrost

4. Holzkohleschienen

5. Kohlegrill

6. ONETOUCH

Reinigungsystem

7. TUCKAWAY

Deckelhalterung &

Zusammensetzung der

unteren Stütze

8. Aschepfannen-Ring

9. Aschepfannen-Griff

10. Aschepfanne mit hohem

Fassungsvermögen

11. Radachse

12. Rahmenhalterung

13. Rad

14. Radkappe

15. Radabdeckung

16. Beinrahmung-

Klemmhalterung

17. Untere Ablage

18. Zusammensetzung

Deckel-Luftklappe

19. Zusammensetzung

Thermometer

20. Grillschale

21. Zusammensetzung

Klappmechanismus

22. Herunterklappbarer Tisch

23. Grillbesteck-Halterung

24. Beinrahmung

25. Laufrolleneinsatz

26. Laufrolle mit Bremse

27. Holzkohleschale

28. Einweg-Tropfschale

WWW.WEBER.COM 5

2 2 -

WWW.WEBER.COM 7

2 -

4 -

WWW.WEBER.COM 9

4- 4 -

1- 2-
