EN User manual
1 General warnings
Read all the instrucons and warnings carefully before using
this product. Failure to follow warnings and instrucons can
result in severe injury, death, or property damage. Before
installaon, check if all accessories are complete and without
damage. If not, contact customer service. Keep these
instrucons in a safe place for future reference. Use this
product with its original parts only. vidaXL cannot be held
responsible in the event of damage or injury due to incorrect
use of this product. The informaon contained in this manual is
believed to be correct at the me of prinng. However, vidaXL
reserve the right to change or modify any of the specicaons
without noce or obligaon to update exisng units. Repairs
should only be carried out by a specialist or a professional and
experienced technician. Never aempt to repair the product
yourself.
2 Warnings and personal safety
For children aged 3 to 10 years.
Safety guidelines
6Warnings
• Only for domesc use. This product has not been designed
for commercial use in play centres, nurseries, etc.
• Only suitable for outdoor use.
• The maximum weight of the child must not be over 45kg.
Only one child per seat at any one me.
• The total weight on the product at any one me must not
exceed 145kg.
• Not for children under 3 years due to small components
which may cause a choking hazard.
• This equipment must be assembled and checked by an
adult. Two adults may be required to assemble this product.
• Adult supervision is required at ALL TIMES.
• Check all nuts, bolts and ngs for ghtness and ghten if
required.
• Check all coverings for bolts and sharp edges and replace
when required.
• Check swing seats, chain, ropes and other means of
aachments if relevant to your product for evidence of
deterioraon. Replace when required in accordance with
the manufacturer’s instrucons if necessary.
• Place the product on level surface at least 2 meters from
any structure or obstrucon such as a fence, garage, house,
wall, overhanging branches, laundry line or electrical wires.
• The items MUST be anchored rmly into the ground.
• DO NOT install the product over concrete, asphalt or any
hard surface.
• DO NOT orientate the product directly towards the sun.
• Leave all ngs nger ght unl assembly is complete, for
ease of construcon. Then ghten them rmly.
• Children should not wear cycle helmets while on this
equipment.
• Do not allow children to stand on any swing seats, glider
seats or slide chutes.
• Do not allow the children to jump or climb o any moving
equipment.
• Do not twist swing ropes or wrap them around the top bar.
• Do not allow children to wear loose, hooded or baggy
clothes as they get trapped and may be unable to free
themselves.
• Do not allow children to climb on parts of this equipment.
Use the equipment for its intended purpose only.
• Do not allow children to wander into the play area while the
equipment is in use.
• Do not allow children to slide head-rst down the chute,
walk up the chute or jump or climb o the chute.
• Gliders and swings must not exceed an angle of 60 degrees
from the ground.
• Regularly check the item for wear and damage. In case of
repairs, remove it and do not use the item unl replacement
parts are ed.
• Failure to assemble and maintain this item as per instrucon
may cause injury to the user.
• The minimum clearance between the swing seat and
ground level should be 350mm.
• Please contact our customer services department if you
have any problems. Do not modify this item.
• Please keep the instrucons in a safe place for future
reference.
• Conforms to EN71.

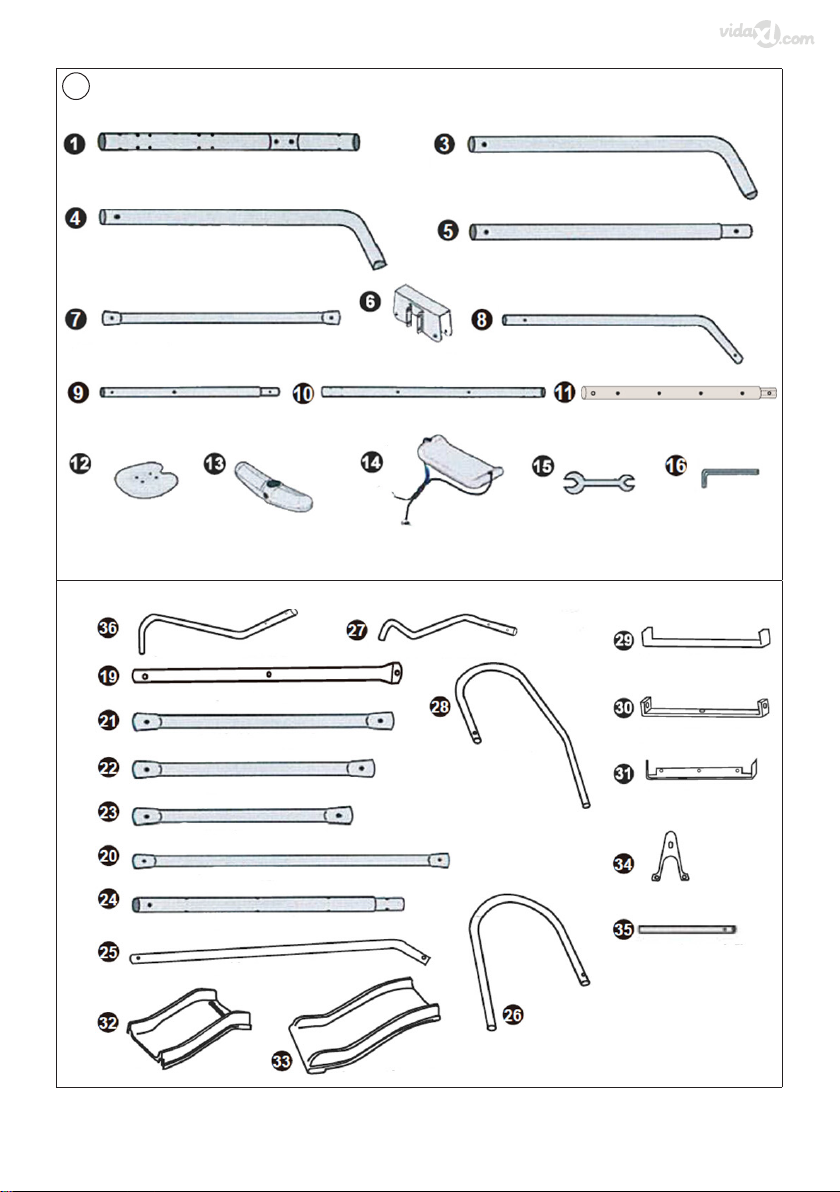

3 Parts list
See image 1
3.1 Swing parts list
1top bar 10 Glider seat tubes
3“le-hand” type top leg 11 Boom leg
4“right-hand” type top leg 12 glider seat|
5plain boom leg 13 Glider footrest
6Glider bracket 14 Swing seat
9DE___Benutzerhandbuch |
7Side stay bar 15 Spanner
8Glider handle tubes 16 Allen Key
9glider legs
3.2 Slide parts list
19 top ladder rung 28 Ladder handle
20 Chute side stay bar 29 Support strap
21 2nd ladder rung 30 Support strap
22 3nd ladder rung 31 Support strap
23 Boom ladder rung 32 Upper slide
24 Ladder leg 33 Lower slide
25 Ladder handle 34 Connector
26 Ladder handle 35 Ground pegs
27 Lower support tube
6IMPORTANT: Make sure you read the safety noce on the
front page and always supervise children while they are
playing on the equipment. Once the assembly is completed,
carefully check equipment. In the unlikely event that you do
nd any problems, please contact us. Do not allow children
to use this product unl the problem has been corrected.
4 Assembly instrucons

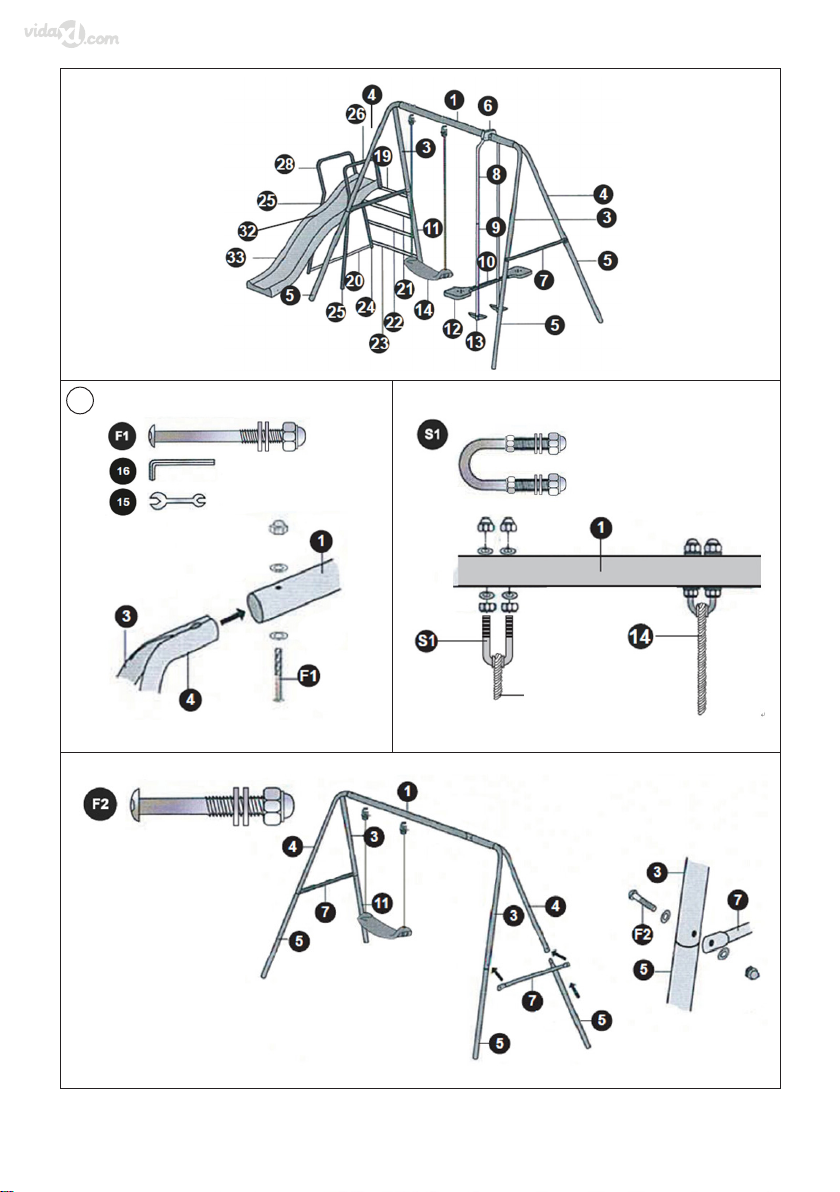

4.1 Step 1
See image 2
F1 M8 bolt 53mm F2 M6 bolt 47mm
S1 M8 U bolt ARope
Frame and Swing Assembly
• Remember to put the swing rope on top of the swing
bearing.
• Should the rope come o during use, please replace back
on top of the swing bearing.
• Ensure boom leg(11) is connected to the top leg(3) and
not top leg(4)”
4.2 Step 2

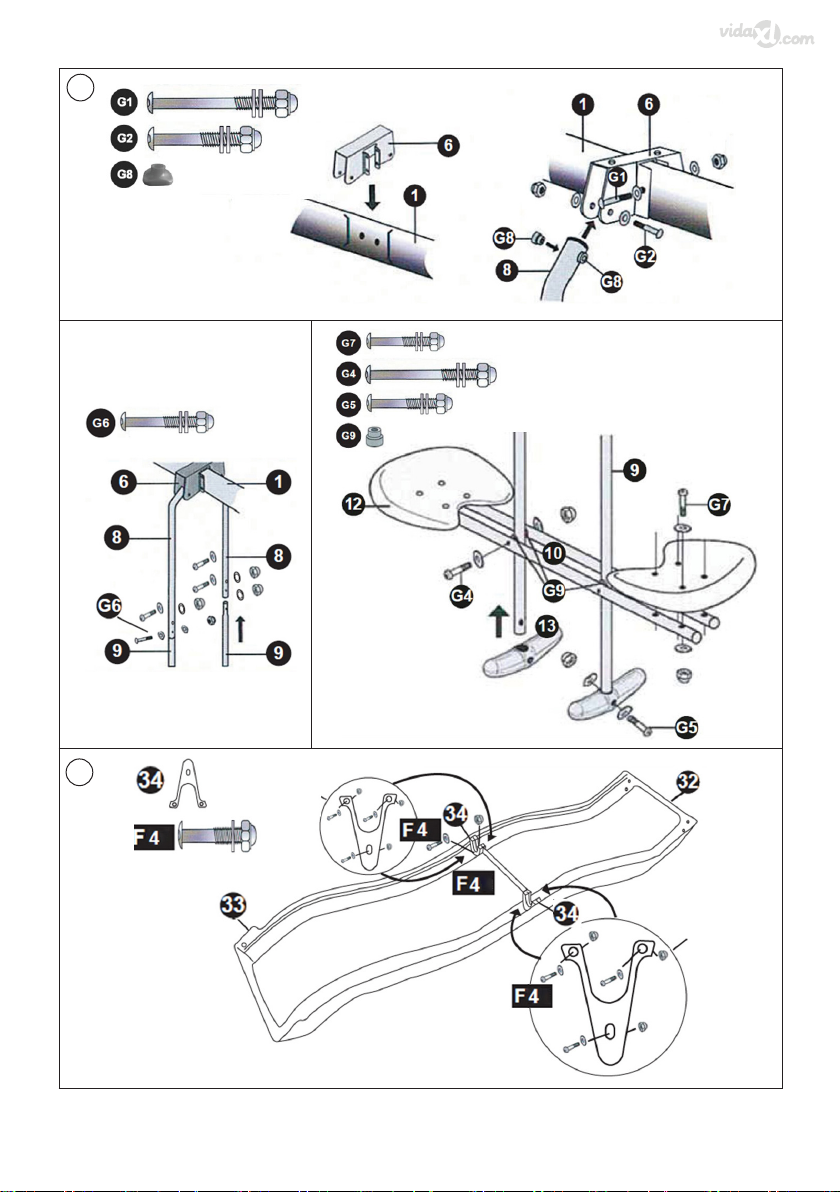

See image 3
G1 M6 bolt 42mm G6 M6 bolt 35mm
G2 M8 bolt 39mm G7 M6 bolt 38mm
G4 M8 bolt 82mm G8 Thin plasc spacer
G5 M6 bolt 40mm G9 Thick plasc spacer
Glider Assembly
• Assemble seats (12) and aach to seat tubes (10) before
ghtening bolts (G4).

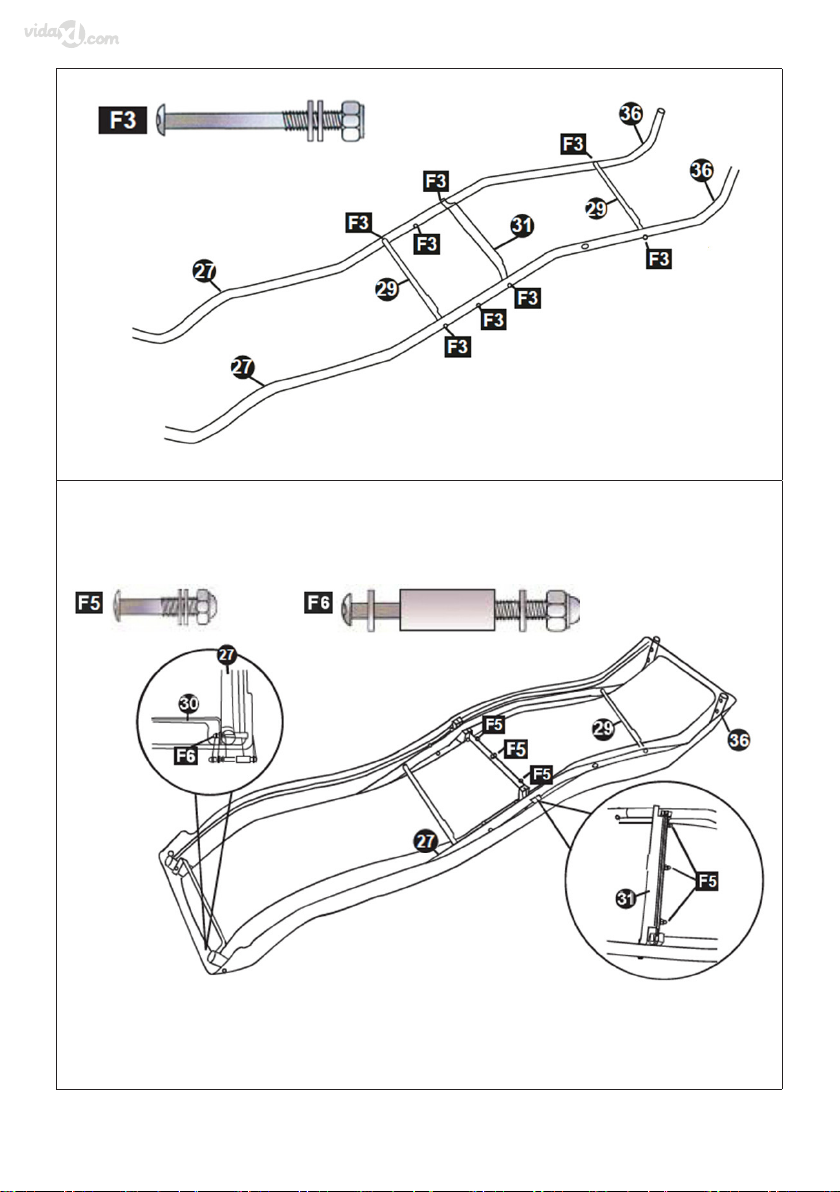

4.3 Step 3
See image 4
F3 M6 bolt 35mm F6 M6 bolt 66mm
F4 M6 bolt 20mm BOne connector for both sides
F5 M6 bolt 17mm CTop of chute
1. Slide Chute Assembly
2. Bracket Assembly
The F3 bolts for part 31 must be nger ght ONLY.
3. Assembly of the bracket onto the slide

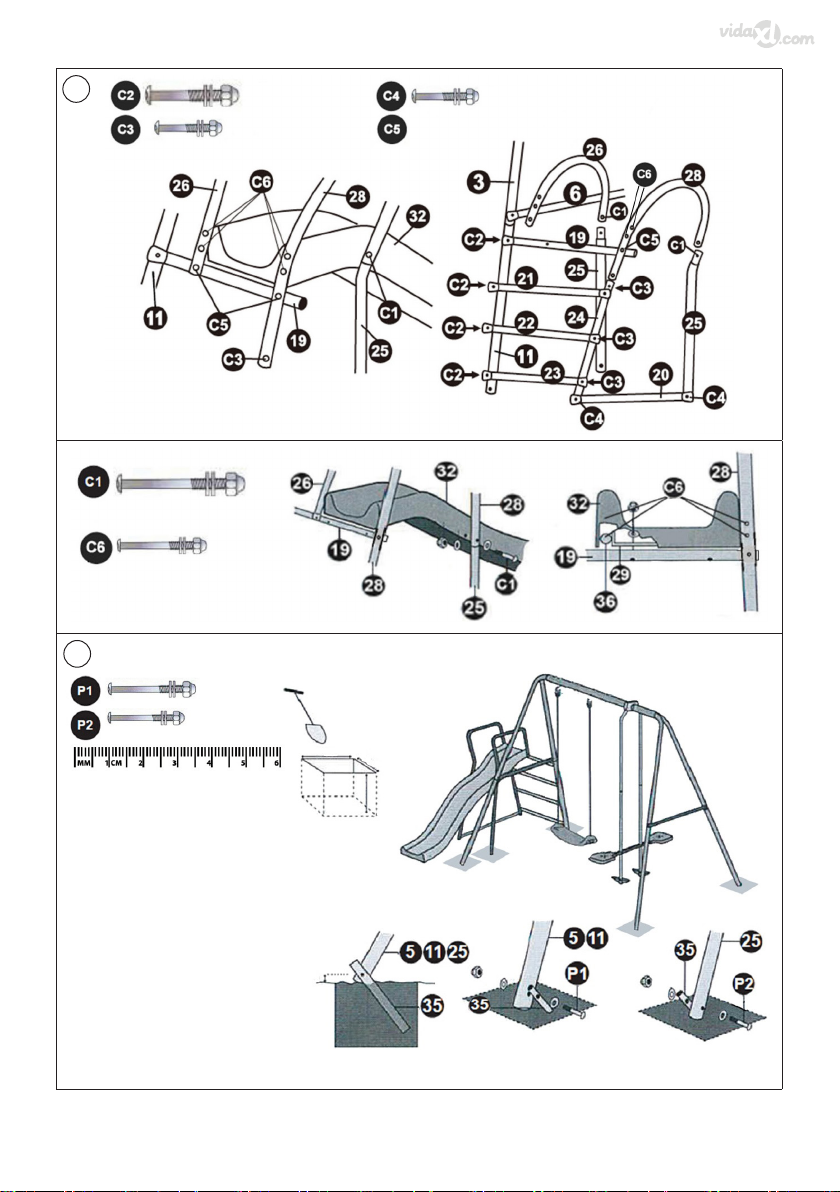

4.4 Step 4
See image 5
C1 M6 bolt 60mm C4 M6 bolt 40mm
C2 M6 bolt 47mm C5 M6 bolt 58mm
C3 M6 bolt 40mm C6 M6 bolt 62mm
Wavy Chute Assembly Connued
5Please Note: Top ladder(19) rung is to be ed behind
ladder handle(26,28) and boom leg(11)
• Please assemble tube 22 last.
• Leave the bolts loose unl the chute is assembled to the
ladder frame,to ease construcon, then ghten rmly.
4.5 Step 5
See image 6
P1 M6 bolt 58mm DConcrete
P2 M6 bolt 47mm
Anchoring the Gym to the ground
5IMPORTANT: For safety reasons this gym MUST be
anchored and concreted into the ground.
DE Benutzerhandbuch
1 Allgemeine Warnhinweise
Lesen Sie alle Anweisungen und Warnungen sorgfälg durch,
bevor Sie dieses Produkt in Betrieb nehmen. Die Nichtbeachtung
von Warnungen und Anweisungen kann zu schweren
Verletzungen, Tod oder Sachschäden führen. Überprüfen Sie
vor der Installaon, ob alle Zubehörteile vollständig vorhanden
und unbeschädigt sind. Falls das nicht der Fall sein sollte,
wenden Sie sich bie an unseren Kundendienst. Bewahren Sie
diese Anleitung zum späteren Nachschlagen an einem sicheren
Ort auf. Verwenden Sie dieses Produkt nur mit
Originalzubehörteilen. vidaXL haet nicht für Beschädigungen
10 | 91359
bzw. Verletzungen, die infolge unsachgemäßen Gebrauchs
dieses Produkts entstehen. Die in dieser Gebrauchsanweisung
enthaltenen Informaonen werden zum Zeitpunkt der
Drucklegung nach bestem Wissen und Gewissen als korrekt
erachtet. vidaXL behält sich jedoch das Recht vor, Änderungen
oder Ergänzungen der Vorgaben ohne vorherige Ankündigung
vorzunehmen. Reparaturen dürfen nur von einem Fachmann
oder einem erfahrenen Heimwerker durchgeführt werden.
Versuchen Sie niemals, das Produkt selbst zu reparieren.
2 Warnung und persönliche Sicherheit
Für Kinder von 3 bis 10 Jahren.
Sicherheitsrichtlinien
6Warnungen
• Nur für den Privatgebrauch. Dieses Produkt ist nicht für den
kommerziellen Gebrauch in Spielzentren, Kindertagestäen
usw. besmmt.
• Nur für den Außenbereich geeignet.
• Das maximal zulässige Körpergewicht beträgt 45 kg. Nur ein
Kind pro Sitzplatz zur gleichen Zeit.
• Die Gesamtbelastung des Produkts darf zu keinem
Zeitpunkt 145 kg überschreiten.
• Nicht für Kinder unter 3 Jahren geeignet, aufgrund von
Ersckungsgefahr durch Kleinteile.
• Dieses Gerät muss von einem Erwachsenen
zusammengebaut und überprü werden. Möglicherweise
sind zwei Erwachsene für den Zusammenbau dieses
Produkts erforderlich.
• Die Beaufsichgung durch Erwachsene ist zu JEDER ZEIT
erforderlich.
• Überprüfen Sie alle Muern, Schrauben und Befesgungen
auf festen Sitz und ziehen Sie sie gegebenenfalls nach.
• Überprüfen Sie alle Abdeckungen auf Schrauben und
scharfe Kanten und tauschen Sie sie bei Bedarf aus.
• Überprüfen Sie die Schaukelsitze, die Kee, die Seile und
andere essenelle Bestandteile der Schaukel auf Anzeichen
von Abnutzung und tauschen Sie diese bei Bedarf
entsprechend den Anweisungen des Herstellers aus.
• Stellen Sie das Gerät auf eine ebene Fläche und
vergewissern Sie sich, dass ein Mindestabstand von 2 m zu
sämtlichen Objekten in der Umgebung herrscht, wie zum
Beispiel Zäunen, Garagen, Häusern, überhängenden Ästen,
Wäscheleinen oder Stromleitungen.
• Dieses Produkt MUSS fest im Boden verankert sein.
• Moneren Sie das Produkt NICHT auf Beton, Asphalt oder
einer harten Oberäche.
• Richten Sie das Produkt NICHT direkt Richtung Sonne aus.
• Ziehen Sie alle Schraubelemente vorerst nur per Hand fest,
um den Auau zu erleichtern. Erst wenn der Zusammenbau
vollständig abgeschlossen ist, ziehen Sie alle Schrauben fest
an.
• Kinder sollten auf diesem Gerät keine Fahrradhelme tragen.
• Lassen Sie Kinder die Schaukeln, Tellerwippen oder
Rutschen nicht stehend benutzen.
• Lassen Sie Kinder nicht auf bewegliche Geräte
herauleern oder von selbigen herunterspringen.
• Drehen Sie die Schaukelseile nicht ein oder wickeln Sie sie
nicht um die obere Stange.
• Gestaen Sie es den Kindern nicht, weite Kleidung oder
Kleidungstücke mit Kapuze zu tragen, da sie sich diese im
Gerät verfangen könnten. Die Kinder sind darauin
möglicherweise nicht imstande, sich selbst zu befreien.
• Lassen Sie Kinder nicht auf das Gerät rauleern.
Verwenden Sie das Gerät nur im vorgesehenen Rahmen.
• Lassen Sie Kinder nicht zu Nahe an das Gerät herantreten,
während es benutzt wird.
• Lassen Sie Kinder nicht, auf der Rutsche mit dem Kopf nach
vorne rutschen, die Rutsche hinaufsteigen oder auf die
Rutsche kleern.
• Schaukeln dürfen einen Winkel von 60 Grad zum Boden
nicht überschreiten.
• Überprüfen Sie den Arkel regelmäßig auf Abnutzungen
und Beschädigungen. Falls Sie dergleichen entdecken
sollten, nehmen Sie das Gerät außer Betrieb und verwenden
Sie das Produkt nicht mehr, bis die Reparatur abgeschlossen
wurde.
• Wenn dieser Arkel nicht gemäß den Anweisungen
zusammengebaut und gewartet wird, kann dies zu
Verletzungen des Benutzers führen.
• Der Mindestabstand zwischen Schaukelsitz und Boden
sollte 350 mm betragen.
• Bie kontakeren Sie unseren Kundenservice, falls
irgendwelche Probleme aureten sollten. Nehmen Sie
keine Änderungen am Produkt vor.
• Bewahren Sie diese Anleitung für zukünige Referenz an
einem sicheren Ort auf.
• Gemäß der EN71.
3 Liste der Bestandteile
Siehe Bild 1
3.1 Liste der Schaukelteile
1Obere Stange 10 Tellerwippe-
Sitzgestänge
3Linksseige obere
Stange 11 Unteres Standbein
4Rechtsseiges oberes
Teilstück 12 Tellerwippe-Sitz
5Unteres Standbein 13 Tellerwippe-Fußstütze
6Tellerwippe-Halterung 14 Schaukelsitz
Table of contents
Languages:
Popular Play Set & Playground Equipment manuals by other brands
Ledon
Ledon 302040 Assembly instructions
FUNormous
FUNormous Disney Junior MICKEY MOUSE instruction manual
b4Adventure
b4Adventure Slackers TREEZONE ADVENTURE THREE HOUSE manual
PoolMaster
PoolMaster 72775 Assembly instructions
Palmako
Palmako 4743142009857 Assembly, installation and maintenance manual
BOERPLAY
BOERPLAY PSTE000.019 manual
