Vessel VSC-01 User manual
スクリューカウンター ─取扱説明書─
No. VSC-01
○ご使用の前に、この取扱説明書をお読みください。
○お読みになった後はいつでも参照できるように大切に保管してください。
目次
●安全にお使いいただくために ·························· 2
●製品の特長 ·········································· 4
●本体仕様 ············································ 5
●各部名称 ············································ 6
●機能の説明 ·········································· 8
●設定 ··············································· 13
●保守/点検 ·········································· 15
●保管 ··············································· 15
●異常時の処置 ······································· 16
●トラブルシューティング ····························· 16
●保証書 ············································· 20
2
■安全にご使用いただくために
安全上のご注意
●ご使用の前に、この「安全上のご注意」をよくお読みの上、正しくお使いください。
●ここに示した注意事項は、危険の大きさにより次の２段階に区分して表示しています。
警告
取り扱いを誤った場合、死亡または重傷を負う可能性が想定される場合
注意
取り扱いを誤った場合、傷害を負う可能性および物的損害のみの発生が想定さ
れる場合
この記号は、「警告や注意」を促す内容です。
この記号は、行為を「禁止」する内容です。
この記号は、行為を「強制」する内容です。
注意
禁止
急激に温度変化する環境や結露する場所では使用しないでください。故障のお
それがあります。
水濡禁止
水、油、溶剤がかかるような場所や湿気の多い場所で使用しないでください。
感電や故障のおそれがあります。
禁止
仕様に示された電源の規格以外で使用しないでください。
火災、感電のおそれがあります。
禁止
本書を理解できるまでは、製品の設置、使用、保守をしないでください。
必ず守る
本書は簡単に参照できるように、製品のそばに保管してください。
警告
1) 弊社の対応機種の VE-シリーズ以外の電動ドライバーと接続しないでください。事故の原因と
なります。
2）作業場は、いつもきれいに保ってください。散らかった場所や作業台は、事故の原因となります。
3）作業場の周囲状況も考慮してください。
・高温、多湿、直射日光の当る場所、ゴミやホコリの多い場所でのご使用は避けてください。
・作業場は十分に明るくしてください。
・可燃性の液体やガスのあるところで使用しないでください。
3
■安全にご使用いただくために
4）子供を近づけないで下さい。作業者以外作業場に近づけないでください。
5）コードを乱暴に扱わないでください。コードを付けたままコードを持って本体を運んだり、コード
を引っ張ってコンセントやコネクターから抜いたりしないでください。
6）損傷した部分がないか点検してください。
・使用前に損傷がないか十分点検し、正常に動作するか、又所定の機能を発揮するか確認して
ください。
・使用に際し影響を及ぼすすべての箇所に異常がないか確認してください。
7）修理は販売店に依頼してください。
・改造しないでください。
・修理は必ずお買い求めの販売店にお申し付けください。修理の知識や技術のない方が修理します
と、十分な性能を発揮しないだけでなく、事故やけがの原因になります。
8）分解したり、強い衝撃・振動を与えたりしないでください。本製品は精密機器ですので分解しない
でください。過剰な衝撃や振動により、機器が故障した場合、十分な性能を発揮しないだけでなく、
事故やけがの原因となります。
9）外部機器と接続する場合は、すべての機器の電源を切った上で接続してください。感電又は機器損
傷の恐れがあります。
10）取扱説明書の内容以外の状況が起きた場合は、直ちに使用を止めてお問い合わせください。
注意
1）使用しない場合は、きちんと保管してください。乾燥した場所で、子供の手の届かない高い場所又
は、鍵のかかるところに保管してください。また、輸送する場合は、本製品の入っていた梱包箱を
ご使用ください。
2）きちんとした服装で行ってください。だぶだぶな衣装や、ネックレス等の装身具は、回転部に巻き
込まれる恐れがありますので着用しないで下さい。
3）無理な姿勢で作業しないでください。常に足元をしっかりさせ、バランスを保つようにしてくださ
い。
4）油断しないで十分注意して作業してください。
・使用する場合は、取り扱い方法、作業の仕方、周囲の状況等十分注意して慎重に行って下さい。
・疲れているときは使用しないでください。
4
■製品の特長
概要
本製品は、ＶＥシリーズ電動ドライバーと専用コントローラーの間に接続することで、カウンター機能
とスロースタート機能を追加することができるものです。
（VE-1500 とVE-2000 を除きます）
特長
●カウンター機能
カウント：締め付けネジ数をカウントし、積算または減算して残りの本数を表示します。
ポカヨケ：設定された本数まで締め付けると、完了をアラーム音と光で知らせます。
本数管理：設定された本数まで締め付けないと、次の操作に移れません。
増し締め：締め付け後に増し締めできます。
（増し締め可能時間を設定できます）
締め不良：締め不足やネジ間違いをアラーム音と光で知らせることができます。
●スロースタート機能
締め始めは低速で回転し、その後通常の回転に戻るよう設定できます。
●外部信号入力／出力
外部機器（PLC）やセンサーと組み合わせて、ネジ締め作業の工程を制御することができます。
5
■本体仕様
仕様
入力（コントローラー）
VCT-20、VCT-30、VCT-45
出力
VCT-20 HI：DC12V、LO：DC9V
VCT-30 HI：DC32V、LO：DC24V
VCT-45 HI：DC32V、LO：DC24V
チャンネル
5チャンネル
カウント本数
1～99
カウント方式
カウントアップ／カウントダウン（切替可能）
オートリセット時間
0.0～9.9 秒
スロースタート設定時間
0.0～9.9 秒
スロースタート時回転数
30、35、40、45、50、60、65、70、80、85% （10 段階）
ネジ締め時間（上限時間）
0.01～9.90 秒
ネジ締め時間（下限時間）
0.01～9.90 秒
寸法
150×65×32 mm
重量
180g
使用温度/湿度
0～40℃/ 10～80%RH
付属品
取扱説明書（本書）、専用ターミナルブロック
対応機種
VE-1500EPA, VE-2000EPA, VE-3000,
VE-4000, VE-4000P, VE-4500, VE-4500P
6
■各部名称

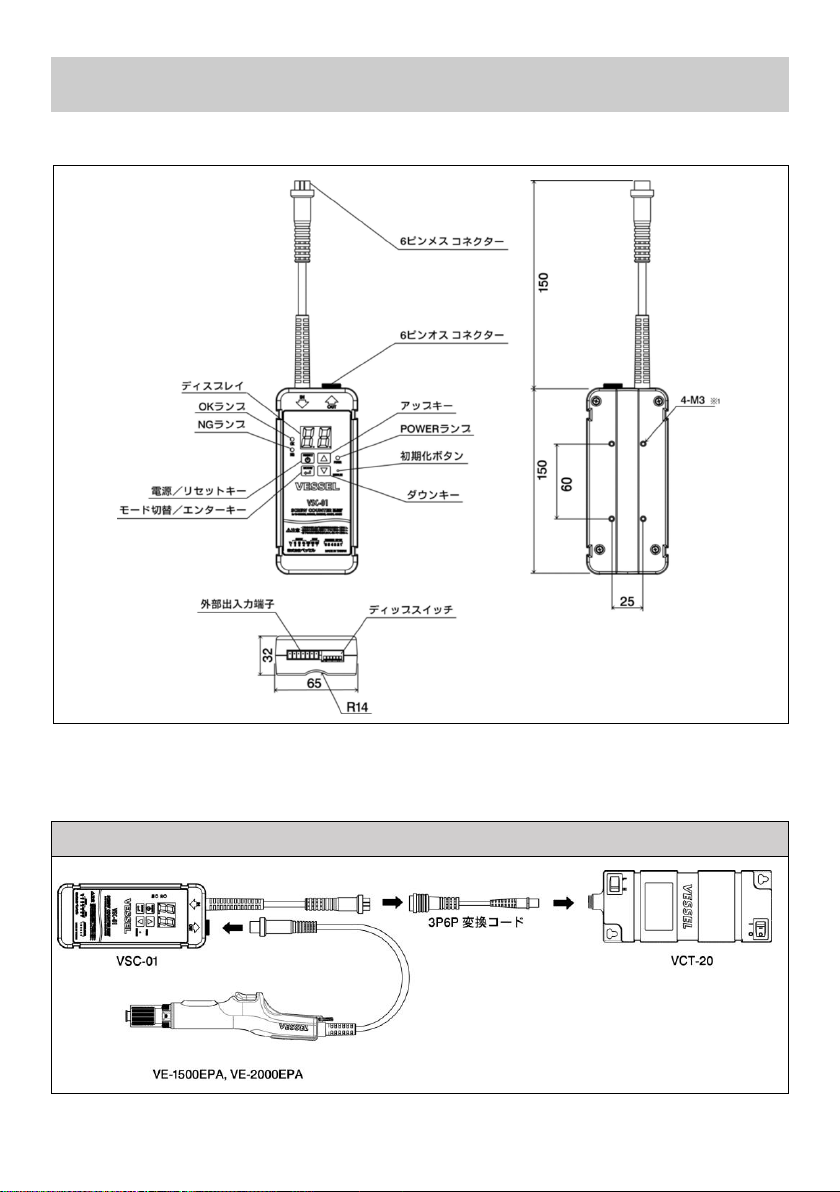

寸法図／各部名称
※1
ネジ長 12ｍｍ以上のネジで固定すると基盤を破損することがあります。
接続方法
下図に従い、各機器を正しく接続してください。
VE-1500EPA、VE-2000EPA シリーズの場合
※
3P6P 変換コードは VE-1500EPA,VE-2000EPA 本体に付属しています。
7
■各部名称
VE-3000 シリーズの場合
VE-4000、VE-4500 シリーズの場合
接続前にご使用の電動ドライバーとコントローラーが正しい組み合わせであることを確認してく
ださい。
間違った組み合わせで接続・使用されますと、電動ドライバーから発熱および発煙し、機器の故
障または作業者が負傷する危険性があります。
8
■機能説明

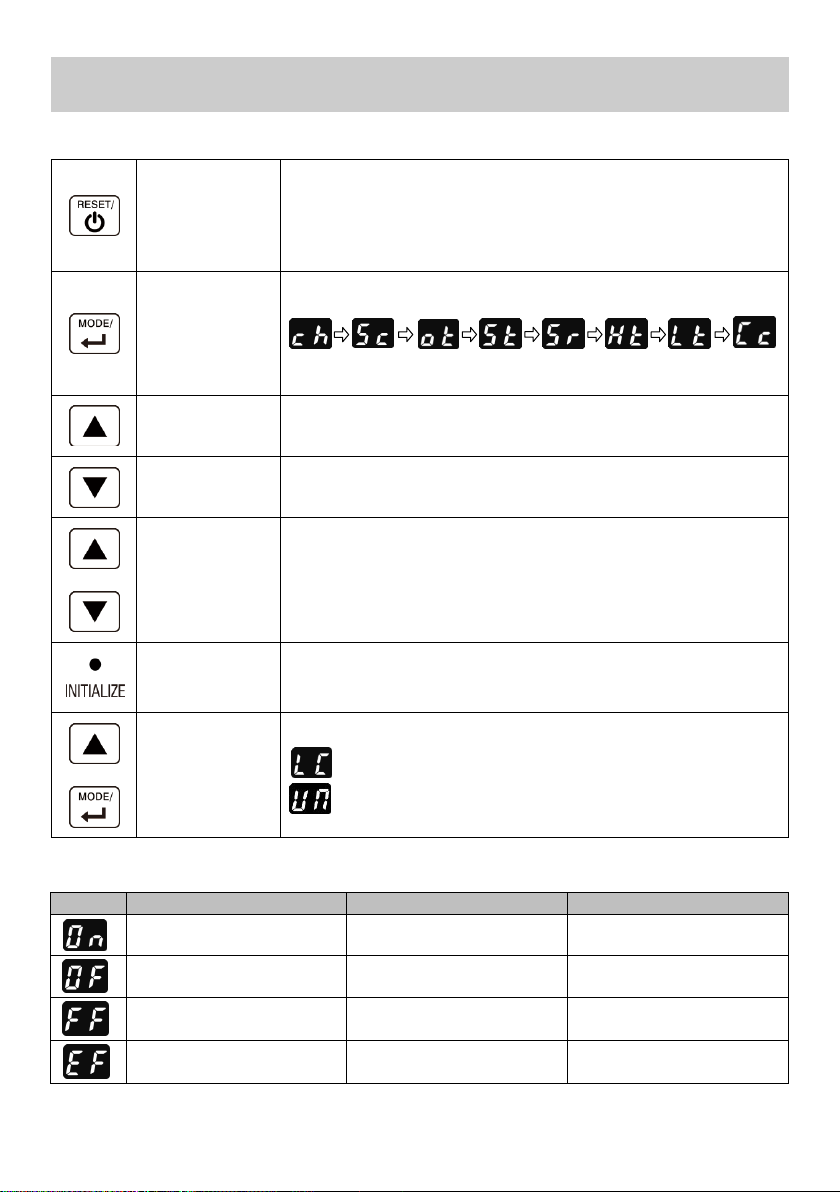

キーの機能説明
電源／リセット
電源オン：電源オフ状態でキーを押すとカウンター機能を使用できる状態に
戻ります。
電源オフ：キーを 5秒長押しするとディスプレイが消灯し、カウンター機能
を停止して電源のみ電動ドライバーへ通電することができます。
リセット：キーを押すとネジ本数のカウントが０に戻ります。
モード切替／
エンター
モード：キーを 5秒長押しで設定モードに切り替わります。
複数回押すと機能メニューが順に変わります。
エンター：ディップスイッチ SW３がオンの時、確認キー（エンター）として
機能します。
アップ
チャンネル設定。キーを押すとチャンネル番号が１ずつ上がります。
ダウン
チャンネル設定。キーを押すとチャンネル番号が１ずつ下がります。
+
アップ＋ダウン
(同時押し)
アラーム音の設定をすることができます。
※下の表を参考
初期化
システムが不安定なときなどに、工場出荷状態に戻します。
※初期化するとアラーム音が４回鳴ります。
+
アップ＋
モード切替／
エンター
(同時押し)
：機能ボタンをロックします。
：機能ボタンのロックを解除します。
アラームの表示と設定
表示
OK 時のアラーム
エラー時のアラーム
OK ALL 時のアラーム
ON
ON
ON
OFF
ON
OFF
OFF
ON
ON
ON
OFF
ON
9
■機能説明
アラーム音の種類
①ピッ(１回): 適正なトルクアップ時間です。
②ピーッ: サイクル終了と信号出力されます。
③ピッピッピッ(3 回): 下限時間に満たない時に警告します。
※設定時間より早くトルクアップ →ねじかじりなどの可能性があります。
④ピッピッピッピッ…(4 回以上): 上限時間を超過する時に警告します。
※設定時間経過後もトルクアップしていない →オーバートルクなどの可能性があります。
⑤ピーピッピッピッピッ…（5回以上）: ワーク検出センサー使用時、作業途中にワークが取り外され
た時警告します。
※ワークを作業位置に戻すか、再度ゲートを通過させることでアラーム解除できます。

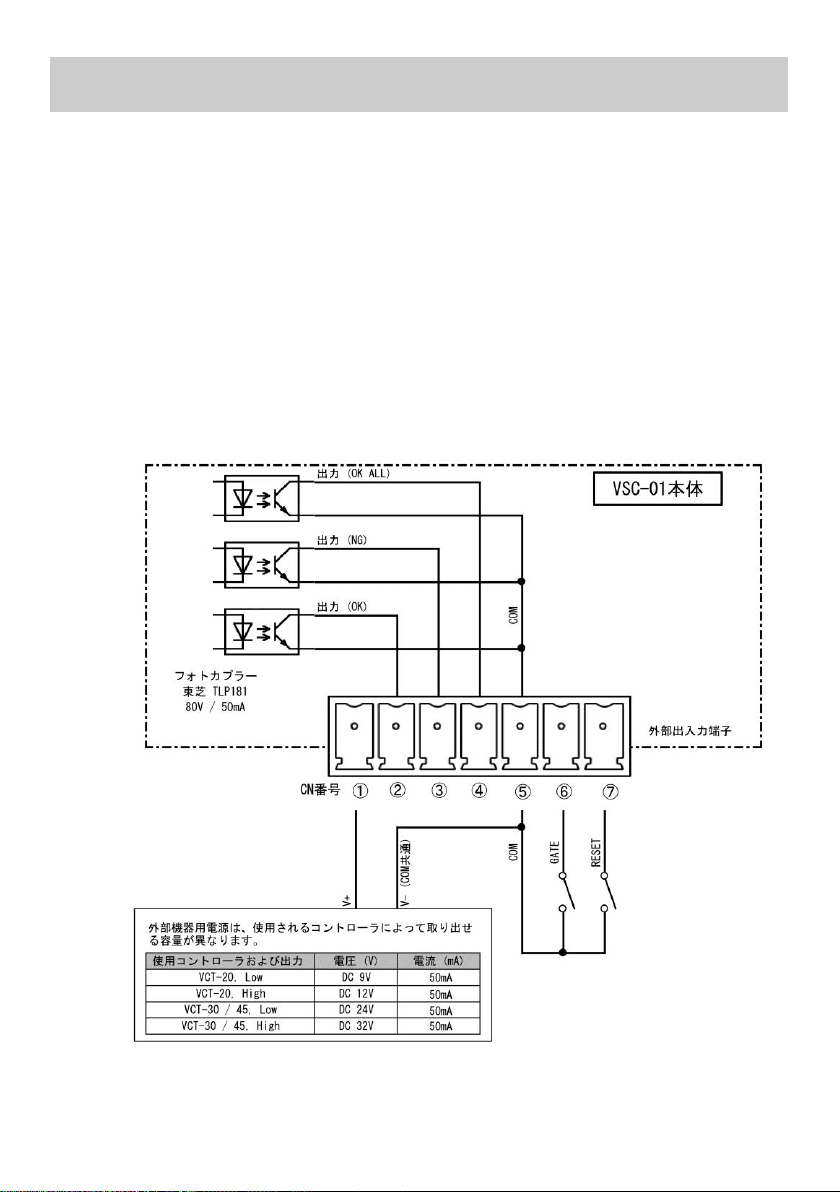

外部入出力端子の説明
10
■機能説明
ワーク検出スイッチとの連動 (スイッチ数: 1, レベル信号)
①
スクリューカウンターの電源をオフ(電源／リセットキーの長押し 5秒)にしてから作業
します。付属のターミナルブロックに外部スイッチを正しく接続し、底面の出入力端子
に差し込みます。
②
ディップスイッチ SW2 をオンにし、SW4 がオフになっていることを確認します。ワーク
を指定位置に配置し、スクリューカウンターの電源をオンにして、作業を開始します。
③
作業途中にワークが作業位置から離れると、スクリューカウンターがアラーム音と信号
で警告します。再度作業位置にワークを戻すとアラーム音が止まり、エラー前の状態に
復帰します。
④
設定数のねじ締めが終了すると、OK ALL（作業終了）信号が出力されます。ワークを作
業位置から取り外し、新しいワークを配置、ねじ締め作業を開始します。
ゲートスイッチとの連動 (スイッチ数: 2, パルス信号)
①
スクリューカウンターの電源をオフ(電源／リセットキーの長押し 5秒)にしてから作業
します。付属のターミナルブロックに外部スイッチを正しく接続し、底面の出入力端子
に差し込みます。
②
ディップスイッチ SW2 がオン、SW4 もオンになっていることを確認します。
③
ワークを作業位置に配置した後、スクリューカウンターの電源をオンにして作業を開始
します。
※この際、電源をオンにしてからワークをゲート通過させるとエラーになります。
④
作業途中にワークがゲートを通過すると、スクリューカウンターがアラーム音と信号で
警告します。再度ゲートを通過させるとアラーム音が止まり、エラー前の状態に復帰し
ます。
⑤
設定数のねじ締めが終了すると、OK ALL 信号が出力されます。作業完了したワークを終
了ゲート通過させるまで、ドライバーは動作しません。
⑥
新しいワークをゲート通過させ、ねじ締め作業を開始します。
