Velux FMF User manual

FMF/FMP

DMF/DMP

450181

WINDOW OPERATOR

17C2

Pleated Shade/LightBlock Shade, electrically

operated

Cortina plisada/Cortina LightBlock eléctrica

Store plissé/Store LightBlock électriques

Contents of packaging

Contenido del paquete

Contenu de l’emballage

English:

Shade Brackets, screws and nails

Side channels Plastic cap, terminal block and screw

Motor unit Wire

READ AND FOLLOW ALL INSTALLATION INSTRUCTIONS.

Español:

Cortina Soportes, tornillos y clavos

Canales laterales Tapa plástica, connector y tornillo

Motor Cable

LEA Y SIGA CUIDADOSAMENTE ESTAS INSTRUCCIONES DE

INSTALACIÓN.

Français :

Store Fixations, vis et clous

Rainures latérales Couvercle plastique, block de jonction, vis

Moteur Câble

VEUILLEZ LIRE ET SUIVRE SOIGNEUSEMENT LES INSTRUCTIONS

D’INSTALLATION.

ø5mm

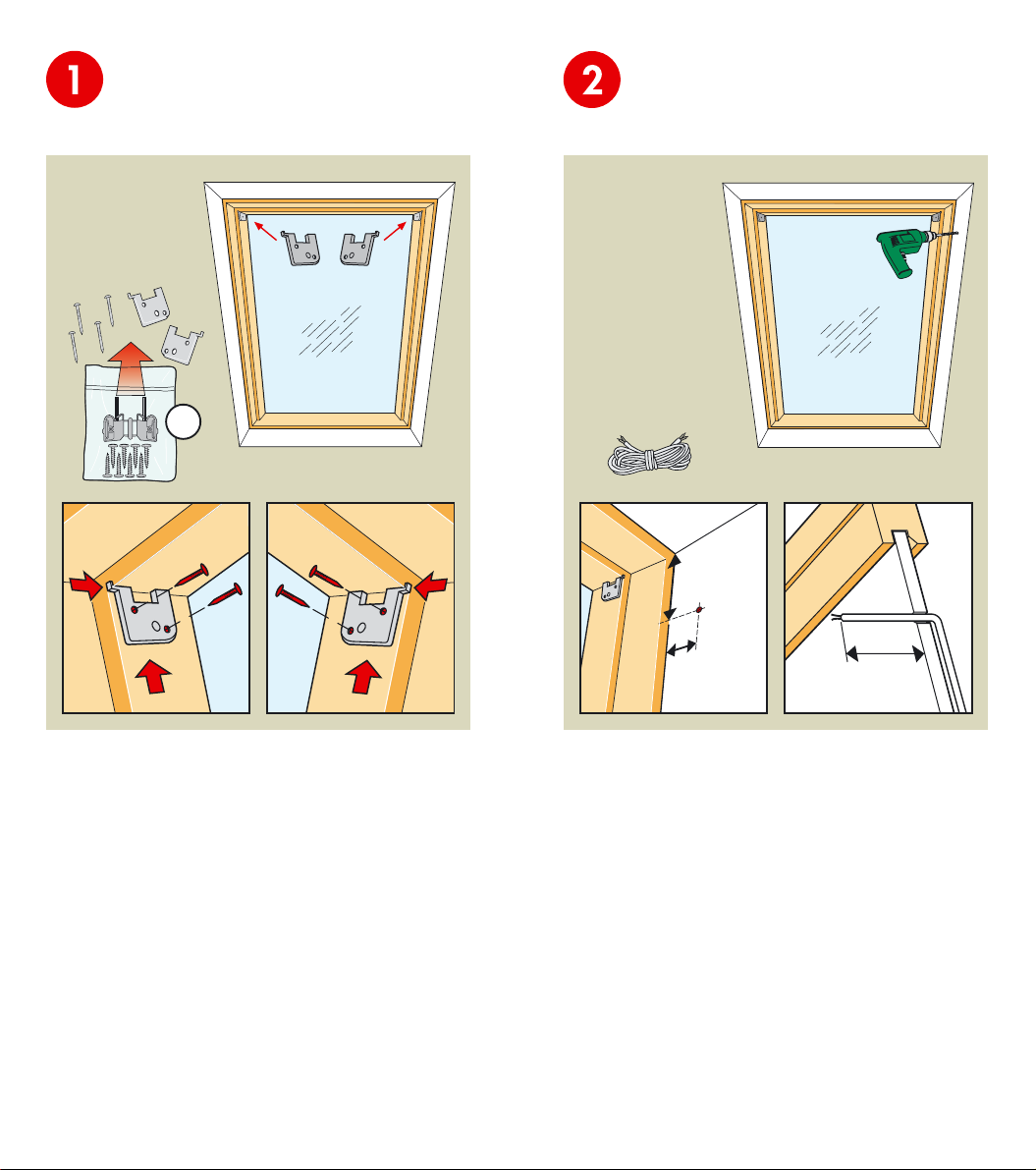

English: Attach shade brackets as shown.

Español: Instale los soportes de la cortina como se indica.

Français : Mettez en place les fixations du store tel qu’indiqué.

Install brackets

Instale los soportes

Installez les fixations

English: If concealed wiring is requested, drilling of hole as

shown is necessary (1, 2).

Español: Si el cable ha de quedar oculto, es necesario reali-

zar un orificio con taladro como se muestra en la ilustración

(1, 2).

Français : Si une installation électrique cachée est requise, il

est nécessaire de percer un trou tel qu’illustré (1, 2).

Connect wire

Conecte el cable

Branchez le câble

2”/ 50 mm

4”/100 mm

2”/50 mm

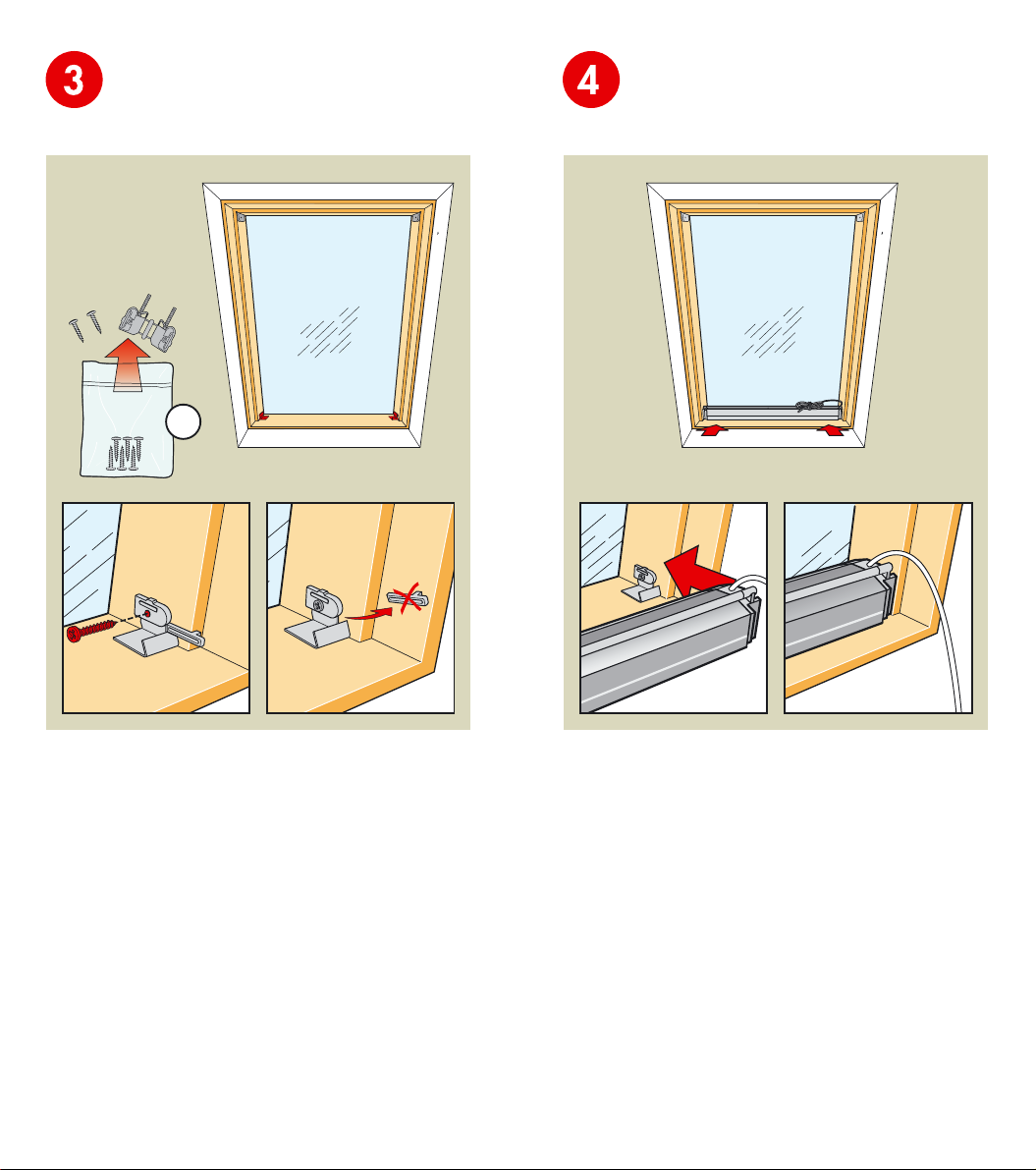

English: Slide motor unit onto brackets.

Español: Encaje el motor en los soportes.

Français : Insérez le moteur dans ses fixations.

Install motor unit

Coloque el motor

Installez le moteur

English: Attach motor brackets with screws supplied. Position

bracket with “L” on the left side of the frame and bracket with

“R” on the right side of the frame (1). Break off and discard

distance pieces (2).

Español: Fije los soportes del motor con los tornillos suminis-

trados. Coloque el soporte con la “L” en el lado izquierdo

del marco y el de la “R” en el lado derecho (1). Use las plan-

tillas de colocación y luego tírelas (2).

Français : Mettez en place les fixations du moteur à l’aide

des vis fournies. Positionnez le support marqué “L” du côté

gauche du cadre et le support marqué “R” du côté droit (1).

Sectionnez et jetez les gabarits de distance (2).

Install motor brackets

Coloque los soportes del motor

Installez les fixations du moteur

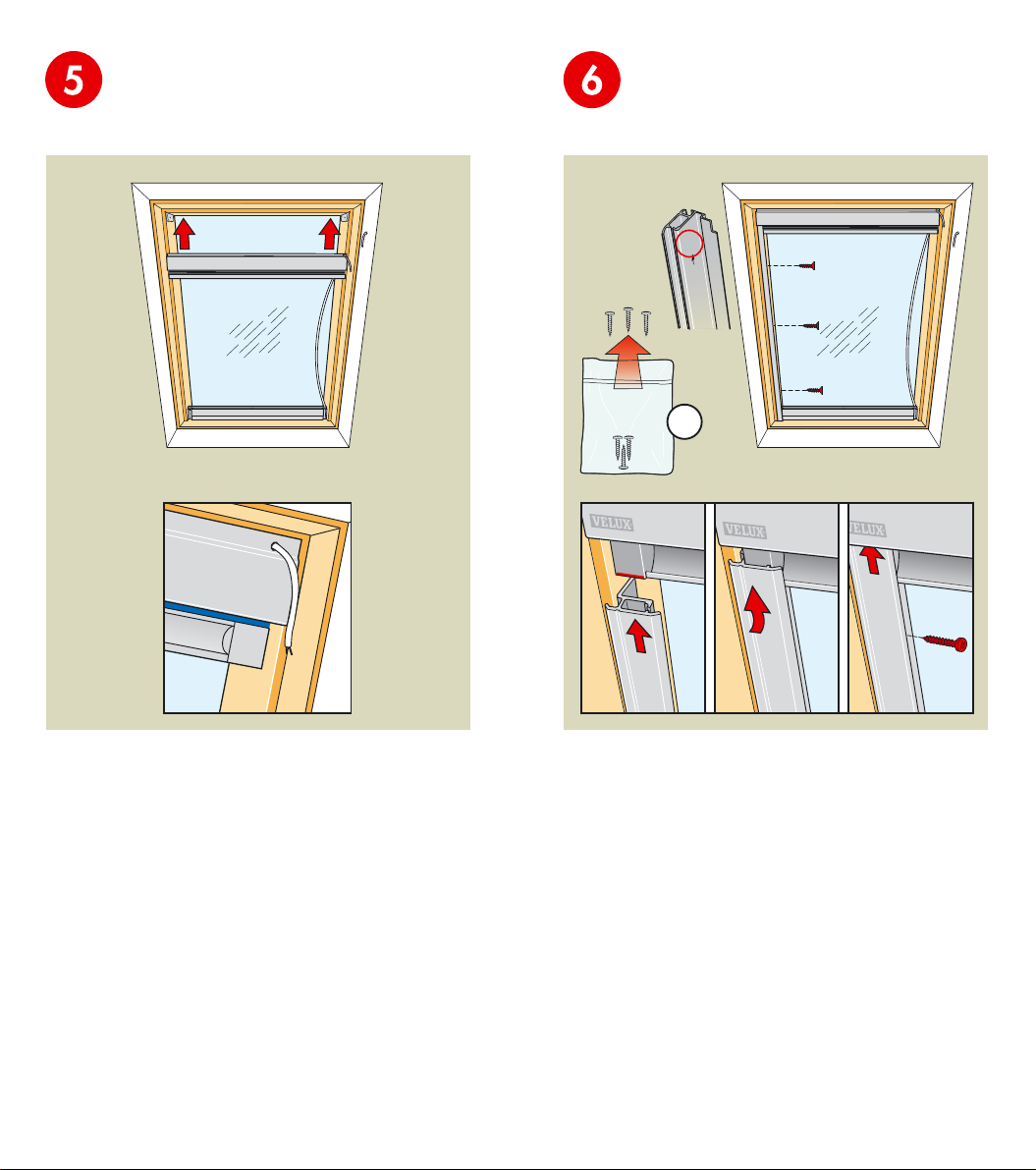

English: Position side channel with “L” on the left side of the

frame. Slide side channel up behind the bottom of the shade

front cover. The side channel supports the shade. Start holes

with bradawl, then attach side channel with screws.

Español: Coloque el canal lateral con la “L” en el lado izquierdo

del marco. Deslice el canal lateral hacia arriba detrás de la

parte inferior de la cubierta delantera de la cortina. El canal

lateral sostiene la cortina. Marque los orificios con un punzón,

luego sujete el canal lateral con tornillos.

Français : Positionnez la rainure latérale marquée “L” du côté

gauche du cadre. Mettez en place la rainure latérale de telle

façon qu’elle vienne en appui derrière le profilé au bas du

store. La rainure latérale supporte le store. Amorcez les trous

de vis avec un poinçon, ensuite fixez la rainure latérale à

l’aide des vis fournies.

Install left side channel

Coloque el canal lateral izquierdo

Installez la rainure latérale gauche

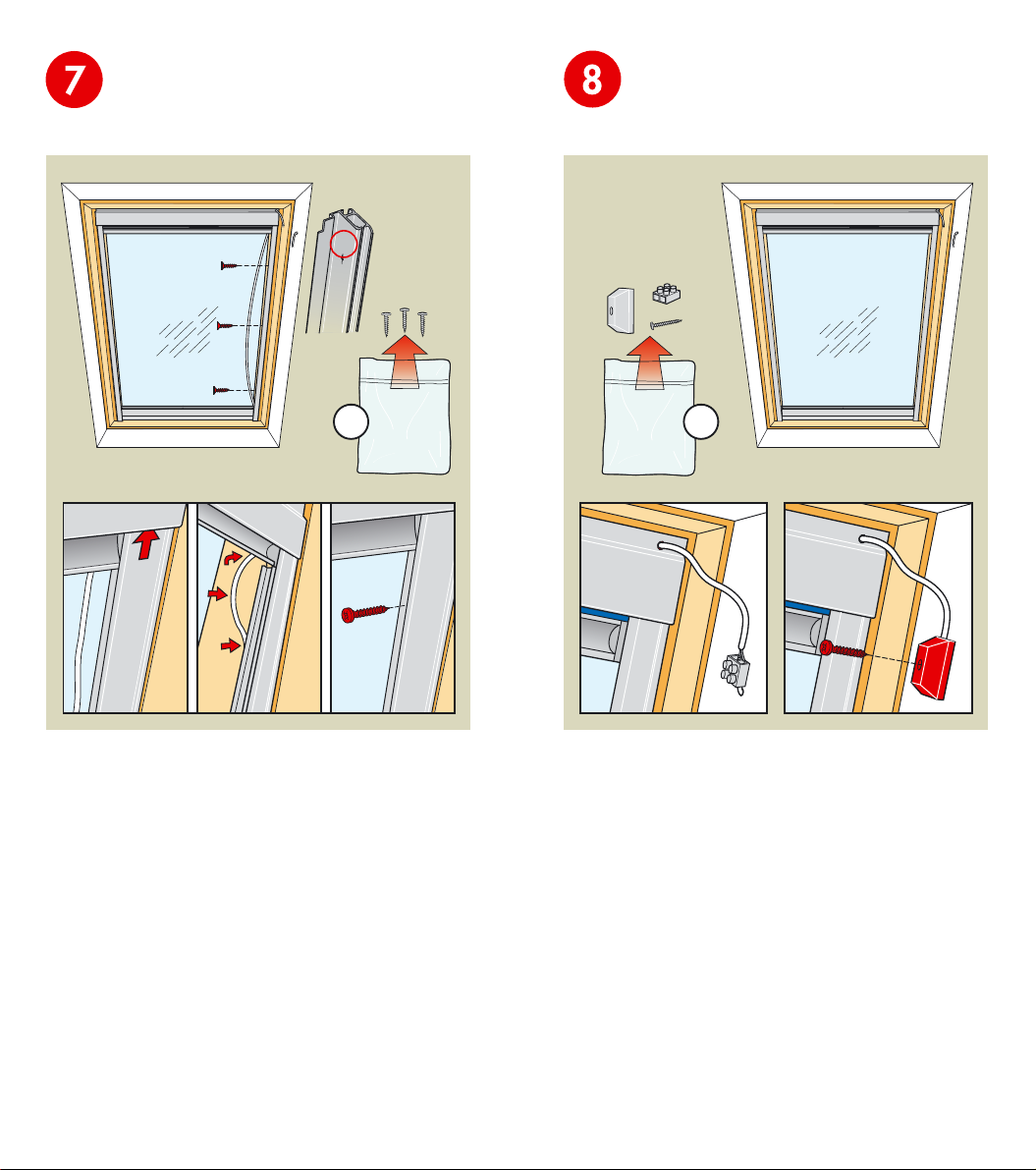

English: Pull wire through hole. Slide shade onto brackets.

Español: Introduzca el cable por el orificio. Deslice la cortina

en los soportes.

Français : Tirez le câble à travers le trou. Engagez le store

dans ses fixations.

Install shade

Coloque la cortina

Installez le store

English: Install terminal block as shown (1). Start hole for

screw with bradawl and fix cap with screw (2).

Español: Instale el conector como se muestra en la ilustración

(1). Marque el orificio del tornillo con un punzón y atornille

la tapa (2).

Français : Fixez le block de jonction tel qu’indiqué (1). Amorcez

le trou de la vis avec un poinçon et fixez le couvercle avec

une vis (2).

Install terminal block and cap

Coloque el connector y la tapa

Installez le block de jonction et le couvercle

English: Position side channel with “R” on the right side of

the frame. Slide side channel up behind the bottom of the

shade front cover (1). Lead wire into wire groove of side

channel (2). Fix side channel with screws (3).

Español: Coloque el canal lateral con la “R” en el lado dere-

cho del marco. Deslice el canal lateral hacia arriba detras de

la cubierta delantera de la cortina (1). Ponga el cable en la

ranura en el canal lateral (2). Atornille el canal lateral (3).

Français : Positionnez la rainure latérale marquée “R” du

côté droit du cadre. Mettez en place la rainure latérale de

telle façon qu’elle vienne en appui derrière le profilé au bas

du store (1). Positionnez et guidez le câble dans la rainure

appropriée de la rainure latérale (2). Fixez la rainure latérale

avec des vis (3).

Install right side channel

Coloque el canal lateral derecho

Installez la rainure latérale droite

123

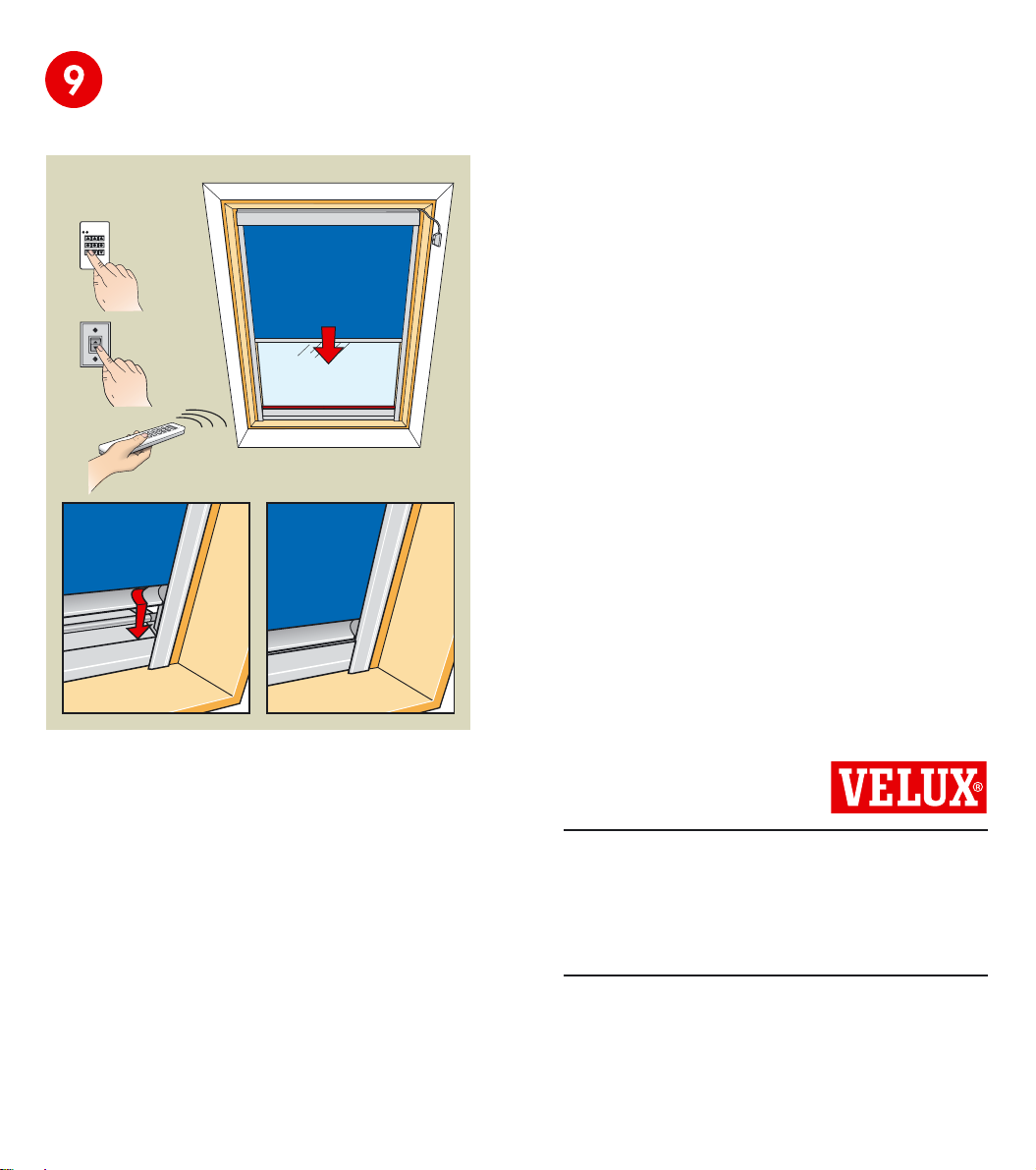

English: Pull down and fit shade to motor on both sides. The

shade is now ready for use. (Disengage shade from motor by

pulling it slightly upwards).

Español: Baje la cortina y engánchela al motor a ambos

lados. La cortina está lista. (Para desenganchar el motor, tire

suavemente de la cortina hacia arriba).

Français : Baissez le store et engagez-le au moteur des deux

côtés. Le store est alors prêt à fonctionner (pour désengager

le store du moteur, le tirez légèrement vers le haut).

Lower shade

Baje la cortina

Baissez le store

English: VELUX electric shades must be connected to genuine

VELUX power supplies only. If other power supplies are used,

the manufacturer or seller accepts no responsibility for defect-

ive operation, damage to the electric shade or other objects,

or personal injury.

Español: Las cortinas eléctricas VELUX solamente pueden ser

conectadas a fuentes de alimentación VELUX. En caso con-

trario, ni el fabricante ni el distribuidor asumirán responsa-

bilidad alguna por funcionamiento defectuoso, averías en las

cortinas eléctricas, accidentes personales o daños materiales.

Français : Les stores électriques VELUX ne doivent être

branchés qu’à des commandes d’origine VELUX. Si une autre

marque de commande électrique est utilisée, le fabricant

(VELUX) ou le dépositaire se dégage de toute responsabilité

quant au mauvais fonctionnement, aux défaillances du store

électrique ou d’autres objets, et aux lésions corporelles.

AUS: VELUX Australia Pty. Ltd.

☎(02) 9550 3288

CDN: VELUX Canada Inc.

☎1800 88-VELUX (888-3589)

NZ: VELUX New Zealand Ltd.

☎09-6344 126

USA: VELUX America Inc.

☎1-800-88-VELUX

www.VELUX.com

®VELUX and the VELUX logo are registered trade-

marks used under license by the VELUX Group ®VELUX et le logo VELUX sont des marques de

commerce déposées et employées sous licence

de VELUX Group
