urmet domus Sinthesi S2 User manual
DS 1083-056B LBT 20048
Mod.
1083
POSTO ESTERNO AUDIO SINTHESI
SINTHESI AUDIO ENTRY PANEL
POSTE EXTERNE AUDIO SINTHESI
MICROALTAVOZ AUDIO SINTHESI
AUDIO-AUSSENSTELLE SINTHESI
Sch./Ref. 1083/74
2DS1083-056B
ITALIANO
Il posto esterno Sch. 1083/74 è dedicato al sistema 2Voice. È realizzato su meccanica Sinthesi S2 a 1 modulo
e prevede 2 tasti di chiamata.
INSTALLAZIONE PULSANTIERA
Installare il modulo all’altezza indicata.
Montare il telaio portamoduli sulla scatola incasso.
Montare i moduli sul telaio.
Ribaltare il telaio ed effettuare i cablaggi.
Chiudere il telaio.
Rimuovere il frontale estraibile.
Impostare i dip-switch
Montare i cartellini portanome sul frontale.
Montare la cornice sul telaio.
1,55 ÷ 1,60(*) m
1
1.
2.
3.
4.
5.
6.
7.
8.
9.
Ø ≥4 mm
A
2
3
DS1083-056B
35
Avvitare
le viti A
4
J2
GT2
GT3
GT4
0~
12~
J2
GT2
GT3
GT4
0~
12~
ID
14
12
ON
1
(*) Nel caso di persone con disabilità o specifiche necessità di tipo D1 (con età avanzata) e D2 (con difficoltà
motoria degli arti inferiori), il centro del dispositivo dovrà essere posizionato ad una altezza compresa tra
75 cm e 140 cm rispetto al piano di calpestio. Per ulteriori dettagli vedere la Norma tecnica CEI 64-21:2016-
12 - Ambienti residenziali. Impianti adeguati all’utilizzo da parte di persone con disabilità o specifiche
necessità.
4DS1083-056B

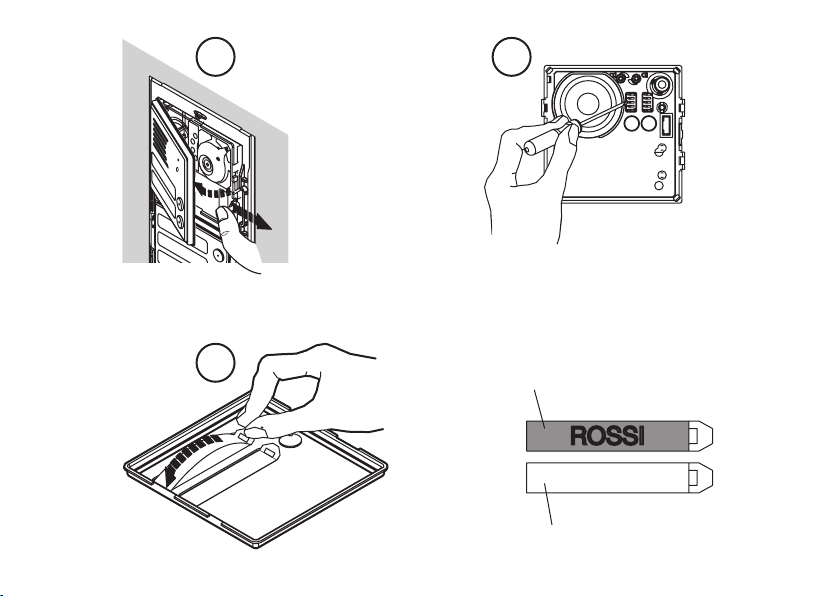

ROSSI
ROSSI
Lato incisione
Cartellino bianco
A
6 7
8
5
DS1083-056B
• Posizionare la cornice sul telaio.
• Serrare le viti B sulle viti A.
BA
B
A
A
A
B
9
6DS1083-056B
DESCRIZIONE DEI MORSETTI, DEI CONNETTORI E DEI JUMPER
]
SE2
Azionamento elettroserratura passo carraio
PA
]
Pulsante androne
PA Pulsante androne
SP
]
Sensore porta aperta
SP Sensore porta aperta
- Non utilizzato
+ Non utilizzato
]
ILL
Alimentazione per illuminazione cartellini
]
LINE Linea Bus entrante
SE- Negativo azionamento elettroserratura pedonale
SE+ Positivo azionamento elettroserratura pedonale
VIDEO IN Connettore per modulo telecamera Sch. 1748/83
EXP Connettore per modulo espansione tasti Sch. 1083/17
I2C Connettore per modulo con messaggi vocali e led Sch. 1148/47
ILA Connettore per modulo con bobina per audiolesi Sch. 1148/48
VIDEO IN EXP I2C ILA JP2
JP1
JP1: non utilizzato, da non togliere
JP2: abilita l’uscita video se connessa
l’unità di ripresa 1748/83
(default a ON, spostare su OFF
nel caso di impianto solo audio
senza unità di ripresa)
OFF
ON
7
DS1083-056B
CONFIGURAZIONE DEI POSTI ESTERNI
= =
ON
ON
AUX
ON DIP
43215
ON DIP
43215
0
5
3
8
4
9
1
6
2
7
0
5
3
8
4
9
1
6
2
7
CONV
TIME
DOOR
TIME
ID
Valori di default: tutti i posti esterni escono di fabbrica configurati nel seguente modo:
Tipo PE: principale
Numero secondario: 0
Apriporta: libero
Interruzione: Non garantita
Rotary tempo comunicazione garantita: 30 s (pos 3)
Rotary apriporta: 1 s (pos 0)
Numero posto esterno: 0
Accensione led telecamera (se connessa): abilitata
ID: numero di posto esterno
Impostare un numero da 0 a 3 se il posto esterno è principale (v. AUX) o da 0 a 31 se il posto esterno è
secondario secondo la figura seguente.
Non ci devono essere 2 postazioni principali con lo stesso ID, possono coesistere 2 postazioni secondarie
con stesso ID ma numero diverso (v. AUX).
L’ID del posto esterno secondario deve coincidere con l’ID di colonna impostato nell’interfaccia di
colonna 1083/50, se presente.
•
•
8DS1083-056B
ID
ON DIP
43215
ID=0
ON DIP
43215
ID=1
ON DIP
43215
ID=2
ON DIP
43215
ID=3
ON DIP
43215
ID=4
ON DIP
43215
ID=5
ON DIP
43215
ID=6
ON DIP
43215
ID=7
ON DIP
43215
ID=8
ON DIP
43215
ID=9
ON DIP
43215
ID=10
ON DIP
43215
ID=11
ON DIP
43215
ID=12
ON DIP
43215
ID=13
ON DIP
43215
ID=14
ON DIP
43215
ID=15
ON DIP
43215
ID=16
ON DIP
43215
ID=17
ON DIP
43215
ID=18
ON DIP
43215
ID=19
ON DIP
43215
ID=20
ON DIP
43215
ID=21
ON DIP
43215
ID=22
ON DIP
43215
ID=23
ON DIP
43215
ID=24
ON DIP
43215
ID=25
ON DIP
43215
ID=26
ON DIP
43215
ID=27
ON DIP
43215
ID=28
ON DIP
43215
ID=29
ON DIP
43215
ID=30
ON DIP
43215
ID=31
AUX: impostazioni ausiliarie
Tipo di postazione: il posto esterno può essere configurato come principale o come secondario. Dal
posto esterno principale è possibile chiamare tutti gli utenti dell’impianto, dal posto esterno secondario è
possibile chiamare solo gli utenti della colonna di appartenenza. L’utente che riceve la chiamata è in grado di
distinguerne la provenienza dalla temporizzazione con cui viene emesso lo squillo.
Postazione di chiamata secondaria: in una stessa colonna possono essere presenti 2 postazioni di chiamata
secondarie che devono avere numero diverso.
Apriporta: l’elettroserratura può essere gestita in modalità ‘sotto segreto’ o ‘libero’. Il comportamento del
posto esterno è il seguente nei due casi:
‘Sotto segreto’: la pressione del pulsante apriporta di un posto interno può attivare l’elettroserratura della
postazione di chiamata solo se ha ricevuto una chiamata o è in conversazione fonica con essa o anche
se, in seguito ad autoinserzione, è comunque in connessione con essa.
•
9
DS1083-056B
‘Libero’: la pressione del pulsante apriporta di un posto interno può attivare l’elettroserratura del posto
esterno solo se il posto esterno è configurato come principale o l’utente appartiene alla colonna dello
stesso posto esterno secondario. Tale colonna è definita dalla impostazione dell’ID del posto esterno
secondario. La prestazione è usata tipicamente sulle postazioni secondarie.
Quanto riportato è valido sia per l’elettroserratura del passo carraio che quella pedonale.
Interruzione: quando è in corso un’autoinserzione o una conversazione intercomunicante o la consultazione
della segreteria videocitofonica la colonna interessata o l’intero sistema è in stato di occupato che può essere,
a seconda della configurazione di questo switch, interrotto da una chiamata dal posto esterno oppure no.
Il parametro “Interruzione” deve essere programmato nello stesso modo su tutte le postazioni di
chiamata presenti nell’impianto.
Accensione led telecamera: è possibile configurare l’accensione dei led della telecamera (se connessa) nella
fase di chiamata e di autoinserzione.
AUX
ON DIP
43215
Principale
ON DIP
43215
Secondario
ON DIP
43215
Secondaria 0
ON DIP
43215
Secondaria 1
ON DIP
43215
Apriporta
libero
ON DIP
43215
Apriporta
sotto segreto
ON DIP
43215
Abilitata
ON DIP
43215
Non abilitata
Tipo di postazione
Indirizzo postazione
secondaria
Apriporta
Interruzione
ON DIP
43215
Non abilitata
ON DIP
43215
AbilitataAccensione led
telecamera
•
10 DS1083-056B
TEMPO APRIPORTA La posizione del rotary switch (DOOR TIME) determina il tempo di tenuta
dell’elettroserratura pedonale.
Pos. 0 = 1 s Pos. 1 = 10 s Pos. 2 = 20 s Pos. 3 = 30 s
Pos. 4 = 40 s Pos. 5 = 50 s Pos. 6 = 60 s Pos. 7 = 70 s
Pos. 8 = 80 s Pos. 9 = 90 s
TEMPO DI COMUNICAZIONE GARANTITA La posizione del rotary switch (CONV TIME) determina tempo
di comunicazione garantita, cioè il prolungamento del tempo di occupato dal momento della risposta in
poi. Il tempo di occupato è pari alla somma del tempo di risposta (max. 60s) e del tempo di comunicazione
garantita.
Pos. 0 = 1 s Pos. 1 = 10 s Pos. 2 = 20 s Pos. 3 = 30 s
Pos. 4 = 40 s Pos. 5 = 50 s Pos. 6 = 60 s Pos. 7 e 8 = 70 s
Pos. 9 = NON CONSENTITA
Il tempo di comunicazione garantita deve essere programmato nello stesso modo su tutte le
postazioni di chiamata presenti nell’impianto.
CONFIGURAZIONE AVANZATA
Per accedere alla configurazione avanzata posizionare entrambi i rotary switch alla posizione 9.
Il posto esterno emette un avviso acustico ed accende il led giallo di segnalazione.
Al termine delle operazioni riportare il posto esterno a riposo modificando la posizione di almeno uno dei
rotary switch.
CODIFICA PULSANTI
Al posto esterno possono essere collegati fino a 62 pulsanti (oltre quelli di base), utilizzando al massimo 4
moduli di espansione tasti Sch. 1083/17.
Per default i tasti sono associati agli utenti da 0 a 63 della colonna di appartenenza nel caso in cui il posto
