Urmet domus 1760 System manual

DS1760-043 LBT21224

Mod.

1760

VIDEOCITOFONO 2VOICE VIVAVOCE WiFi

2VOICE HANDS-FREE WIFI VIDEO DOOR PHONE

Sch./Ref. 1760/15

(nero / black)

Sch./Ref. 1760/16

(bianco / white)

LIBRETTO DI INSTALLAZIONE

INSTALLATION HANDBOOK

2DS1760-043

ITALIANO

1. DESCRIZIONE GENERALE

I videocitofoni Sch. 1760/15 e Sch. 1760/16 sono dedicati all’utilizzo in impianti videocitofonici del

sistema 2Voice.

Le caratteristiche principali sono:

• schermo a colori TFT-LCD da 5’’ (Wide Angle);

• pulsanti soft-touch retroilluminati (*);

• possibilità di attivazioni delle funzioni del videocitofono tramite comandi gestuali sul sensore IR (di

default disabilitate);

• possibilità di regolazione audio e video (volume altoparlante, luminosità, contrasto e colore) tramite

menu OSD;

• possibilità di personalizzare la suoneria potendo scegliere tra 5 diversi tipi;

• possibilità di regolazione del volume della suoneria;

• funzione di inoltro di chiamata verso smartphone e tablet;

• Menu Yokis con 8 pulsanti programmabili (possibilità di attivare direttamente 2 comandi congurati

tramite i tasti / );

• funzionedisegreteriavideocitofonica(noa32videomessaggi);

• rubricautentiperchiamateintercomunicanti(noa32utenti);

• funzione di “Pulizia schermo”;

• funzione “MUTE”;

• modalità di conversazione a mani libere oppure con pressione del tasto (modalità “Push to talk”):

– Mani libere: con una pressione del tasto fonia si attiva la conversazione e con una seconda pressione

viene disattivata;

– Push to talk: quando il tasto fonia è mantenuto premuto si può parlare dal posto interno mentre

quando il tasto è rilasciato si può ascoltare.

(*) In seguito alla pressione di un pulsante è prevista una segnalazione acustica (beep). Tale segnalazione

viene disabilitata quando la funzione “MUTE” è attiva.

2. DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE

15 1516

1. Tasti funzione:

: tasto apriporta passo carraio

: tasto attivazione comando Yokis 1 e nello stesso tempo chiusura del contatto presente tra i

morsetti X1 e X2 (max 50 mA @ 24 V )

DS1760-043

: tasto attivazione comando Yokis 2 e nello stesso tempo chiusura del contatto presente tra i

morsetti Y1 e Y2 (max 50 mA @ 24 V )

: tasto menu pulsanti Yokis

: tasto autoinserzione / palleggiamento video

: tasto funzione speciale

: tasto chiamata intercomunicante

: tasto freccia scorrimento verso sinistra

: tasto freccia scorrimento verso destra

: tasto freccia scorrimento verso l’alto

: tasto freccia scorrimento verso il basso

: tasto chiamata al centralino

2. Tasto per l’attivazione delle funzioni secondarie / accensione del display (con led verde di

retroilluminazione)

3. Tacche in rilievo per non vedenti

4. Tasto apriporta pedonale (con led verde / rosso di retroilluminazione)

5. Tasto funzione “MUTE” (con led rosso di retroilluminazione)

6. Display 5”

7. Microfono

8. Sensore IR per comandi gestuali

9. Alloggiamento per micro SD

10. Tasto attivazione/disattivazione fonia (con led verde di retroilluminazione)

11. Altoparlante

12. Morsetti per il collegamento al sistema

13. Jumper per la regolazione del tipo di alimentazione: BUS di sistema o alimentatore locale (JP1)

14. Jumper per la regolazione della modalità di consumo del dispositivo (JP2)

15. JumperperlaregolazionedellaterminazionedilineaZ(JP3)

16. Dip-switchdicongurazione(SW1/SW2):

– n.1diSW1,deniscelamodalitàdifunzionamentodelWiFipresentesulvideocitofono;

– n.2÷8diSW1,denisconoilnumerodell’appartamentonellacolonna;

– n.1÷2diSW2,denisconoilnumerodelpostointernoall’internodell’appartamento.

SW1 SW2

Per le impostazioni dei dip-switch fare riferimento al libretto di sistema.

Il videocitofono è dotato di dispositivo per audiolesi integrato, funzionante solo durante le

chiamate videocitofoniche. Inoltre il videocitofono è dotato di due tacche in rilievo, posizionate sui lati

del videocitofono in corrispondenza dei tasti e , per permettere agli utenti non vedenti di

trovare tramite il tatto la posizione dei due pulsanti.

= =

4DS1760-043

3. INSTALLAZIONE

ATTENZIONE! Per un corretto funzionamento dei comandi gestuali (Gesture), non installare il

dispositivo in luoghi in cui può essere esposto direttamente ai raggi solari, in quanto il sensore IR è

sensibile alla luce.

• MurarelascatolaincassoMod.503olascatolaaincassoØ60all’altezzaindicataneldisegnoseguente.

La scatola a incasso Mod. 503 può essere installata sia in orizzontale che in verticale.

• Fissarelastaaallascatolaincassooalmurocomeindicato.

• Programmare i dip-switch e collegare alle morsettiere i conduttori dell’impianto.

• Fissareilvideocitofonoallastaa.

• Rimuovere la pellicola di protezione dal display.

• Dare alimentazione di rete all’impianto.

ATTENZIONE!Inbaseall’indirizzodicolonnaconguratosuivideocitofonisipotrebbeavereunritardo

nell’accensione.

1,50 m (*)

Scatola Mod. 503

n° 2 M3,5 x 19 mm

a corredo

n° 2 M3,5 x 19 mm

a testa svasata

Scatola Ø 60 mm

1,50 m (*)

n° 2 viti e tasselli

a corredo

1,55 m (*)

(*) Nel caso di persone con disabilità o speciche necessità di tipo D1 (con età avanzata), D2 (con dicoltà

motoria degli arti inferiori) e D3 (con dicoltà motoria degli arti superiori), il centro del dispositivo dovrà

essere posizionato ad una altezza compresa tra 110 cm e 130 cm rispetto al piano di calpestio. Per

ulteriori dettagli vedere la Norma tecnica CEI 64-21:2021-06 - Ambienti residenziali. Impianti adeguati

all’utilizzo da parte di persone con disabilità o speciche necessità.

DS1760-043

3.1. DESCRIZIONE DEI MORSETTI

Morsettiera sinistra

V- MorsettiperalimentatorelocaleSch.1723/22

V+

S- Negativo per suoneria supplementare

S+ Positivo per suoneria supplementare

Pulsante

Morsettiera destra

CP Chiamata al piano

PANIC Allarme panico

LINE OUT Uscita BUS alimentazione

LINE IN Ingresso BUS alimentazione

3.2. JUMPER E DIP-SWITCH SW1 N.1 (DEFAULT)

JP1

JP2

JP3

6DS1760-043

JUMPER (JP3)

Il seguente Jumper permette la regolazione della terminazione di linea (Z) nel caso di collegamento del

videocitofono in entra-esci. La terminazione di linea deve essere inserita sull’ultimo videocitofono.

JP3

Terminazione inserita (default)

Terminazione non inserita

Per la posizione dei jumper JP1 e JP2 e del dip-switch SW1 n.1 fare riferimento al capitolo successivo del

seguente libretto.

4. PRESTAZIONI DEL VIDEOCITOFONO IN BASE ALLA

MODALITÀ DI CONFIGURAZIONE

Il videocitofono può essere congurato in 3 modalità diverse. A seconda della modalità selezionata si

avranno delle limitazioni sulle seguenti prestazioni.

Tipologia installativa (*)

Prestazioni Palazzina (Default)

(Alimentazione da BUS di

sistema con WiFi sempre

attivo)

Condominio

(Alimentazione da

BUS di sistema con

WiFi attivo a seguito di

inoltro di chiamata)

Alimentazione locale

(Alimentazione da

alimentatore locale

Sch.1723/22)

Jumper e dip-switch

JP1

JP2

SW1 n.1

JP1

JP2

SW1 n.1

JP1

JP2

SW1 n.1

Tempo di ritardo sulla

ricezione dell’inoltro

di chiamata verso

l’app CallMe

Nessun ritardo 10 secondi Nessun ritardo

Autoinserzione

dall’app CallMe Disponibile Non disponibile Disponibile

Segnalazione di

allarme panico verso

l’App CallMe Disponibile Non disponibile Disponibile

DS1760-043

Temporizzazione

apriporta automatico Non disponibile Non disponibile Disponibile

Visualizzazione

delle schermate

durante le chiamate

intercomunicante e al

centralino

Non disponibile Non disponibile Disponibile

Numero di

videocitofoni in

colonna

Riduzione del numero di

videocitofoni (*)

Riduzione del numero

di videocitofoni (*) 127

Accensione display 1 videocitofono alla volta

in colonna

1 videocitofono alla

volta in colonna Senza limiti

Durata di accensione

del display 5 minuti 5 minuti Illimitato

Tempo di timeout del

display per inattività 30secondi 30secondi 60 secondi

(*) Per i limiti del numero di videocitofoni in colonna montate fare riferimento al capitolo “Vincoli installativi

del videocitofono”.

5. VINCOLI INSTALLATIVI DEL VIDEOCITOFONO

Se sui videocitofoni Sch.1760/15-/16vieneutilizzatalamodalitàdicongurazione“Palazzina”si

può avere una riduzione del numero di videocitofoni in una colonna montante derivata da un distributore di

colonnaSch.1083/53oun’interfacciadicolonnaSch.1083/50,aparitàdidistanzemassime.

La riduzione è la seguente:

Alimentatore Tipo di cavo Numero massimo di

videocitofoni (Master o Slave)

1083/20A

2VoiceSch.1083/92 16

2VoiceSch.1083/94 15

CAT5 UTP (una coppia twistata) 8

1083/23 2VoiceSch.1083/92-/94 5

CAT5 UTP (una coppia twistata) 3

ATTENZIONE! Eventuali videocitofoni aggiuntivi Sch. 1760/15 - /16 oltre al numero massimo indicato in

tabella, dovranno essere alimentati tramite l’alimentatore locale e congurati con la modalità di utilizzo

Alimentazione locale rispettando le regole di installazione riportate sul libretto “Limite numero di

videocitofoni in colonna montante DS1760-026”.

Per il numero massimo di videocitofoni o per altre tipologie di cavi, vedere il libretto “Limite numero di

videocitofoni in colonna montante DS1760-026” sul sito Urmet scansionando il seguente QR Code.

Se il videocitofono Sch. 1760/15 o /16 viene installato come ricambio in sostituzione ad un altro videocitofono

ènecessariochevenga alimentato tramite l’alimentatore locale e congurato con la modalitàdiutilizzo

Alimentatore locale.

8DS1760-043

6. INSERIMENTO CONTATTI PER CHIAMATE

INTERCOMUNICANTI

Per poter eettuare delle chiamate intercomunicanti è necessario inserire dei contatti nella rubrica

videocitofonica.Èpossibileinserirenoa32contatti.

Per inserire un nuovo contatto seguire la seguente procedura:

• Premere 2 volte il tasto quando il videocitofono è a riposo per accendere il display e visualizzare

la Homepage.

Per i videocitofoni congurati in modalità Condominio e Palazzina, l’accesso alla Homepage è

consentito solamente ad un solo dispositivo alla volta, per un tempo massimo di 5 minuti. Nel caso un

utente provi ad accedere alla Homepage quando è già in uso su un altro dispositivo, il videocitofono

emetterà un tono di dissuasione (4 beep) a indicare che non è possibile accedere alla pagina

momentaneamente.

• Il display visualizza la seguente schermata:

• Premere i tasti , , e per selezionare la seguente icona .

• Eettuatalaselezionepremereiltasto per confermare.

• Il display visualizza la seguente schermata:

• Nelmenudicongurazionepremereiltasto noaselezionarelavoce“Contatti”.

DS1760-043

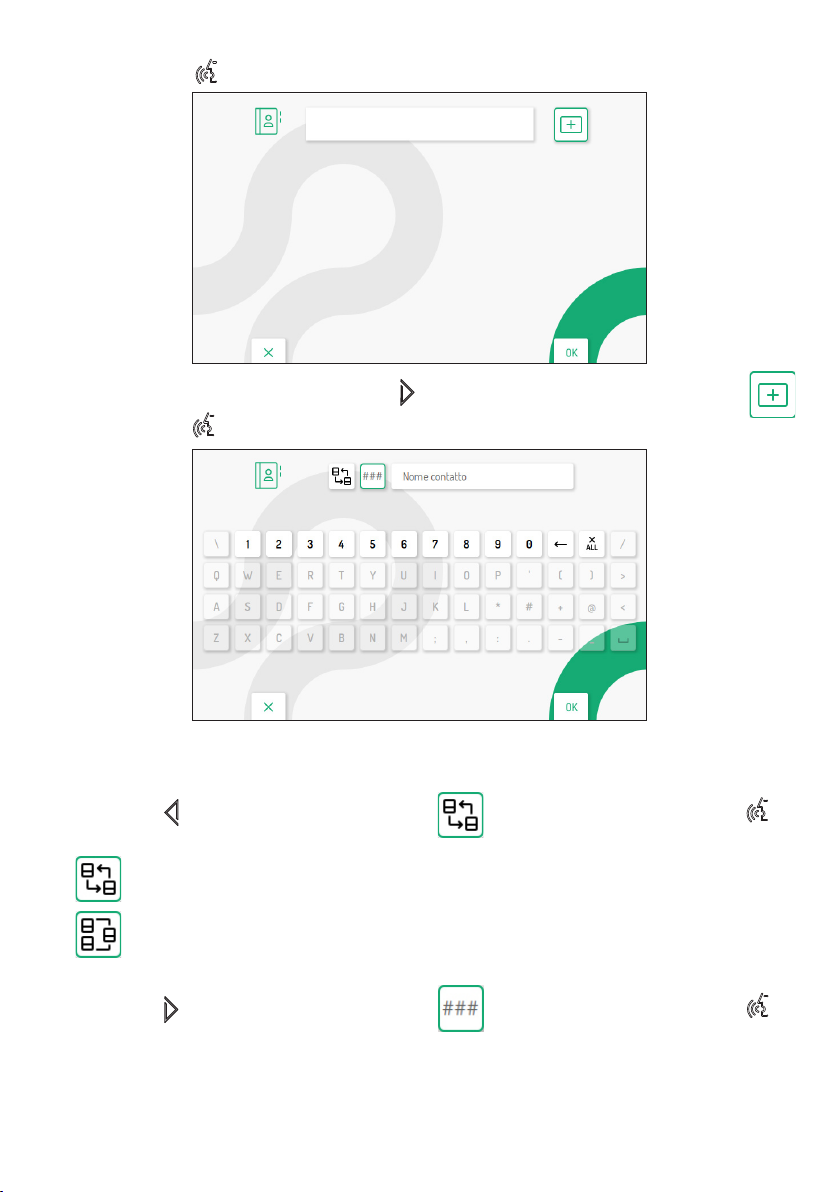

• Premere il tasto per confermare la selezione.

• Per inserire un nuovo contatto premere il tasto e selezionare l’icona di aggiunta nuovo contatto .

• Premere il tasto per confermare e visualizzare sul display la seguente schermata:

• Perogninuovocontattoènecessariodenireiseguentiparametri:

1. Tipologia di contatto

Premere il tasto per selezionare la seguente icona , successivamente premere il tasto per

modicarelatipologiadicontatto.

• Contatto esterno: chiamata a un videocitofono presente in un altro appartamento ma all’interno

della stessa colonna videocitofonica

• Contatto interno: chiamata a un videocitofono presente nello stesso appartamento

2. Codice ID del videocitofono

Premere il tasto per selezionare la seguente icona , successivamente premere il tasto per

inserire il codice ID del videocitofono.

• Per i contatti esterni i codici ammissibili vanno da 0 a126

• Pericontattiinterniicodiciammissibilivannoda0a3

10 DS1760-043

Nel menu di congurazione alla voce “Informazioni di sistema” è possibile visualizzare il codice

ID dei videocitofoni (per maggiori dettagli vedere il Libretto di congurazione parametri disponibile

scansionando il QR-Code presente alla ne del libretto.

Premere i tasti , , e per selezionare sulla tastiera virtuale i numeri che compongono il codice

ID del videocitofono che si desidera inserire nei contatti. Premere il tasto per confermare il numero

selezionato.

3. Nome contatto

Premere i tasti , , e per selezionare la seguente icona , successivamente

premere il tasto per inserire il nome del contatto.

Premere i tasti , , e per utilizzare la tastiera virtuale e inserire il nome del contatto. Premere

il tasto per confermare i caratteri da inserire.

• Innepremere il tasto per uscire dalla pagina di inserimento contatti, il display visualizza la

seguente schermata:

• Premere il tasto per salvare il contatto in rubrica. Premere il tasto per annullare e ritornare

alla pagina dei contatti.

Other manuals for 1760

This manual suits for next models

Table of contents

Languages:

Other urmet domus Intercom System manuals

urmet domus

urmet domus IPerCom 1741 System manual

urmet domus

urmet domus 1760 User manual

urmet domus

urmet domus Nexo 1708/1 User manual

urmet domus

urmet domus Agora Assembly instructions

urmet domus

urmet domus IPERVOICE SYSTEM User manual

urmet domus

urmet domus 1039/18 Quick guide

urmet domus

urmet domus 1051 Assembly instructions

urmet domus

urmet domus DIGIVOICE 1138 User manual

urmet domus

urmet domus miro 1160/3 Instruction Manual

urmet domus

urmet domus VOG7 1760/32A Instruction manual

urmet domus

urmet domus 1083 User manual

urmet domus

urmet domus 2 Voice Mikra Digital 1784 Quick start guide

urmet domus

urmet domus 1726 Quick guide

urmet domus

urmet domus SIGNO 1139 User manual

urmet domus

urmet domus sentry 1704 User manual

urmet domus

urmet domus 2Voice 1083/12 Operating instructions

urmet domus

urmet domus VOG7 1760 Installation and operation manual

urmet domus

urmet domus ELEKTA STEEL 1375 User manual

urmet domus

urmet domus IPerCom 1741 Installation and operation manual

urmet domus

urmet domus 2VOICE VOG7 1760 System manual

urmet domus

urmet domus 1130 User manual

urmet domus

urmet domus IPerCom User manual

urmet domus

urmet domus VOG 7 1760 Instruction manual

urmet domus

urmet domus 1051 User manual

Popular Intercom System manuals by other brands

Bticino

Bticino LINEA 3000 Installation

MSI

MSI MSI-140 owner's manual

golmar

golmar Stadio Plus instruction manual

CyberData

CyberData 011211 series Installation quick reference

Vidos

Vidos duo M1021 user manual

Vimar

Vimar ELVOX 7539/E Installation and operation manual

SSS Siedle

SSS Siedle BTSV 850-03 operating instructions

Dahua

Dahua VTO Series quick start guide

Elvox

Elvox 5651 Wiring instructions

Videx

Videx VIDEOKIT Series owner's manual

Rocom

Rocom Doortello Business FW T2.05W2.04 user guide

Viking

Viking E-35-EWP product manual

Safeguard Supply

Safeguard Supply LRA-EX1000 user manual

SSS Siedle

SSS Siedle BFCV 850 Series operating instructions

GRD

GRD MAX V2 user manual

Alecto

Alecto ADI-250 user manual

Aiphone

Aiphone IE-8MD Installation & operation manual

Perel

Perel EDB4 user manual

urmet domus 1760 System manual

Popular Intercom System manuals by other brands
