Uniflame NBC1712C User manual

WARNING

FOR YOUR SAFETY:

For Outdoor Use Only

(outside any enclosure)

AVERTISSEMENT

POUR VOTRE SÉCURITÉ:

À utiliser uniquement à l’extérieur

(hors de tout abri clos)

Owner’s Manual

Manuel d’utilisation

Model No. / Modèle No.

NBC1712C

1Owner’s manual: model NBC1712C portable outdoor charcoal grill 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

DANGER

DO NOT use charcoal

briquettes for indoor

cooking or heating. TOXIC

carbon monoxide fumes

can accumulate and cause

asphyxiation. Live hot

briquettes can create a fire

hazard. NOT to be used in

or on boats or recreational

vehicles.

WARNING

FOR YOUR SAFETY:

• Do not use gasoline, kerosene,

or alcohol for lighting charcoal

briquettes.

• Always open charcoal grill lid

carefully and slowly as heat and

steam trapped within grill can

severely burn you.

• Always place the charcoal grill on

a hard, level surface far away from

combustibles and children.

• This is not a tabletop grill!

Therefore, do not place this grill on

any type of tabletop surface

• Do not attempt to move the grill

once the charcoal briquettes have

been lit.

• Do not leave a lit grill unattended,

especially around children and pets.

• Do not touch metal parts of grill

until it has completely cooled to

avoid burns. Unless you are wearing

protective gear (Potholders, gloves,

BBQ mittens, hot pads & etc.).

• Do not remove the ashes until all

briquettes are completely and fully

extinguished.

• Do not place charcoal briquettes

directly into bottom of grill. Place

the charcoal only in the charcoal

pan.

• Do not place a hot lid onto grass or

deck, hang the lid on side of grill.

• Keep all electrical cords away from a

hot grill

• Do not use grill in high winds.

• Do not use the grill unless it is

completely assembled and all parts

are securely fastened and tightened.

1Owner’s manual: model NBC1712C portable outdoor charcoal grill 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

AVERTISSEMENT

POUR VOTRE SÉCURITÉ :

• N’utilisez jamais de l’essence, du kérosène

ou de l’alcool pour allumer des briquettes de

charbon.

• Ouvrez toujours lentement et avec précaution

le couvercle du gril à charbon de sorte que la

chaleur et la vapeur qui y sont accumulées ne

provoquent de graves brûlures.

• Positionnez toujours le gril sur une surface

ferme et de niveau, et suffisamment éloignée

des enfants et de tous types de combustibles.

• Il ne s’agit en aucun cas d’un gril de table !!!!

C’est pourquoi vous ne devez placer ce gril

sur aucune table

• N’essayez pas de déplacer le gril une fois que

les briquettes de charbon ont été allumées.

• Ne laissez pas un gril sans surveillance

surtout si des enfants ou des animaux sont à

proximité.

• Ne touchez aucune des parties métalliques du

gril avant qu’il ne soit complètement refroidi

afin d’éviter de vous brûler. À moins que vous

ne portiez un matériel de protection (gantelets,

maniques ou gants pour barbecue, etc.).

• N’enlevez les cendres que lorsque toutes les

briquettes sont totalement éteintes.

• Ne mettez pas directement des briquettes

dans le fond du gril. Les briquettes de charbon

doivent reposer sur la grille à cet effet.

• Ne laissez pas le couvercle chaud reposer sur

l’herbe ou sur le plancher, mais suspendez-le

plutôt sur le côté du gril.

• Les cordons électriques doivent être éloignés

d’un gril chaud

• N’utilisez pas le gril par grand vent.

• N’utilisez pas le gril avant qu’il ne soit

complètement assemblé et que toutes ses

pièces ne soient parfaitement serrées.

DANGER

N’UTILISEZ PAS de

briquettes de charbon pour

le chauffage ou la cuisine

à l’intérieur d’une maison.

Des émanations TOXIQUES

d’oxyde de carbone

peuvent s’accumuler et être

à l’origine d’une asphyxie.

Ces briquettes chaudes

peuvent créer un incendie.

NE PAS utiliser à bord d’un

bateau ou d’un véhicule

récréatif.

3Owner’s manual: model NBC1712C portable outdoor charcoal grill 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Save these instructions for future reference. If you are

assembling this unit for someone else, give this manual

to him or her to save for future reference.

Table of contents

Important Safeguards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Detailed Parts List and Hardware . . . . . . . . . . . . . . . . . . . . . . . . . 5

Assembly Instructions

Step 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Step 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Step 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Step 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Step 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Step 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Step 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Step 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Step 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Step 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Operating Your Grill . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Cleaning and Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Recipes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3Owner’s manual: model NBC1712C portable outdoor charcoal grill 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Conservez ces instructions afin de pouvoir les consulter

ultérieurement. Si vous êtes en train d’assembler cet appareil

pour une autre personne, veuillez lui fournir le manuel afin

qu’elle puisse le consulter plus tard.

Table des matières

Consignes de sécurité importantes . . . . . . . . . . . . . . . . . . . . . . . . 2

Liste des pièces détachées et quincaillerie . . . . . . . . . . . . . . . . . 5

Instructions de montage

Étape 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Étape 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Étape 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Étape 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Étape 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Étape 6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Étape 7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Étape 8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Étape 9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Étape 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Fonctionnement de votre gril . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Nettoyage et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Des recettes barbecue primées . . . . . . . . . . . . . . . . . . . . . . . . 18

5Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Detailed Parts List / Liste détaillée des pièces

1. Lid . . . . . . . . . . . . . 1 pc

Reorder number 55-13-918

1. Couvercle . . . . . . . . . . (1)

Référence 55-13-918

2. Bottom Bowl. . . . . 1 pc

Reorder number 55-13-919

2. Moitié inférieure . . . . . (1)

Référence 55-13-919

3. Cooking Grid . . . . 1 pc

Reorder number 55-13-920

3. Grille de cuisson . . . . . (1)

Référence 55-13-920

4. Side Handles . . . 2 pcs

Reorder number 55-13-921

4. Poignées latérales. . . . (2)

Référence 55-13-921

5. Lid Handle. . . . . . . 1 pc

Reorder number 55-14-549

5. Poignée du couvercle (1)

Référence 55-14-549

6. Air Vent . . . . . . . . 1 set

Reorder number 55-13-923

6. Volet d’aération . . . . . (1)

Référence 55-13-923

7. Wire Legs . . . . . . 2 pcs

Reorder number55-13-924

7. Jambes . . . . . . . . . . . . (2)

Référence 55-13-924

8. Charcoal Grid . . . . 1 pc

Reorder number55-13-925

8. Grille pour charbon

de bois . . . . . . . . . . . . . . (1)

Référence 55-13-925

9. Hinge A . . . . . . . . 2 pcs

Reorder number 55-13-926

9. Charnière A. . . . . . . . . (2)

Référence 55-13-926

10. Hinge B . . . . . . . 2 pcs

Reorder number 55-13-927

10. Charnière B. . . . . . . . (2)

Référence 55-13-927

11. Warming Rack . . 1 pc

Reorder number 55-13-928

11. Grille de réchauffage. (1)

Référence 55-13-928

12. Rear Air Damper. 1 pc

Reorder number 55-13-929

12. Volet arrière . . . . . . . (1)

Référence 55-13-929

13. Front Air Damper . 1 pc

Reorder number 55-13-930

13. Volet avant . . . . . . . . (1)

Référence 55-13-930

14. Rectangular Heat

Resistant Washers . . 2 pc

Reorder number 55-13-931

14. Rondelles résistantes

à la chaleur . . . . . . . . . . . (2)

Référence 55-13-931

5Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Hardware / Quincaillerie

Large Screws 2 pcs

Reorder number 55-13-956

M6X72 Zinc Plated Philips Head Screw

Grandes vis (2)

Référence 55-13-956

M6X72 Vis galvanisées à tête Phillips Vis

Medium Screws 4 pcs

Reorder number 55-13-968

M5X30 Zinc Plated Philips Head Screw

Vis moyennes (4)

Référence 55-13-968

M5X30 Vis galvanisées à tête Phillips Vis

Small Screws 7 pcs

Reorder number 55-13-971

M5X12 Zinc Plated Philips Head Screw

Petites vis (7)

Référence 55-13-971

M5X12 Vis galvanisées à tête Phillips Vis

Special Screws 4 pc

Reorder number 55-13-974

M5X10 Zinc Plated Truss Head Screw

Vis spéciales (4)

Référence 55-13-974

M5X10 Vis galvanisées à tête bombée Phillips

Large Wing Nuts 2 pcs

Reorder number 55-13-987

M6 Zinc Plated Wing Nuts

Grands écrous à oreilles (2)

Référence 55-13-987

M6 Écrous à oreilles galvanisés

Small Wing Nuts 15 pcs

Reorder number 55-13-988

M5 Zinc Plated Wing Nuts

Petits écrous à oreilles (15)

Référence 55-13-988

M5 Écrous à oreilles galvanisés

Heat Resistant Washers 8 pcs

Reorder number 55-13-951

M6 Black Heat Resistant Washers

Rondelles résistantes à la chaleur (8)

Référence 55-13-951

M6 Rondelles noires galvanisées résistantes à

la chaleur

Large Lock Washer 2 pc

Reorder number 55-13-941

M6 Zinc Plated Lock Washers

Grandes rondelles de blocage (2)

Référence 55-13-941

M6 Rondelles de blocage galvanisées

Small Lock Washers 11 pcs

Reorder number 55-13-942

M5 Zinc Plated Lock Washers

Petites rondelles de blocage (11)

Référence 55-13-942

M4 Rondelles de blocage galvanisées

Large Washers 2 pcs

Reorder number 55-13-945

M6 Zinc Plated Flat Washers

Grandes rondelles (2)

Référence 55-13-945

M6 Rondelles de blocage plates galvanisées

Small Washers 10 pcs

Reorder number 55-13-998

M5 Zinc Plated Flat Washers

Petites rondelles (10)

Référence 55-13-998

M5 Rondelles plates galvanisées

Pins 2 pcs

Reorder number 55-13-993

M5x30 Chrome Plated Pins

Goupilles (2)

Référence 55-13-993

M5x30 Goupilles chromées

Cotter Pins 2 pcs

Reorder number 55-13-992

M1.5 Black LacquerCotter Pins

Goupilles fendues (2)

Référence 55-13-992

M1.5 Goupilles fendues noires

Screwdriver 1 pc

Reorder number 55-13-936

Philips Chrome Plated Screwdriver

Tournevis (1)

Référence 55-13-936

Tournevis Phillips chromé

7Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Step 1

Attach two-piece lid air damper (6) to lid (1), using small screw (C),

small lock washer (I) and small wing nut (F), as shown.

Étape 1

Fixez le volet d’aération à deux pièces (6) au couvercle (1) en utilisant la

petite vis (C), la petite rondelle de blocage (I) et le petit écrou à oreilles

(F) comme illustré.

Assembly Instructions

For Best Results

Remove all contents from packaging, and make sure all parts are present before attempting to

assemble! Tighten all bolt connections by hand first, then when the grill is fully assembled, go

back and tighten.

Step 2

Attach lid handle with spacers (5) to lid (1) using large screws

(A), black heat resistant washers (G), large washers (J), large lock

washers (H) and large wing nuts (E), as shown. Then, attach hinge

A (9) to lid using small screws ( C), black heat resistant washers

(G), small washers (K), small lock washers (I), and small wing nuts

(F).

Étape 2

Fixez la poignée en bois et ses entretoises (5) au couvercle (1) en

utilisant les grandes vis (A), les rondelles noires résistantes à la chaleur

(G), les grandes rondelles (J), les grandes rondelles de blocage (H)

et les grands écrous à oreilles (E) comme illustré. Ensuite, fixez la

charnière A (9) au couvercle en utilisant les petites vis (C), les rondelles

noires résistantes à la chaleur (G), les petites rondelles (K), les petites

rondelles de blocage (I) et les petits écrous à oreilles (F).

Instrucciones de Montaje

Para Obtener los Mejores Resultados

¡Saque todos los componentes del embalaje y asegúrese de que todas las piezas están presentes

antes de iniciar el montaje! Apriete primero todas las conexiones de tornillos a mano, a continuación,

cuando la parrilla esté completamente montada, acabe de apretar las conexiones.

7Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

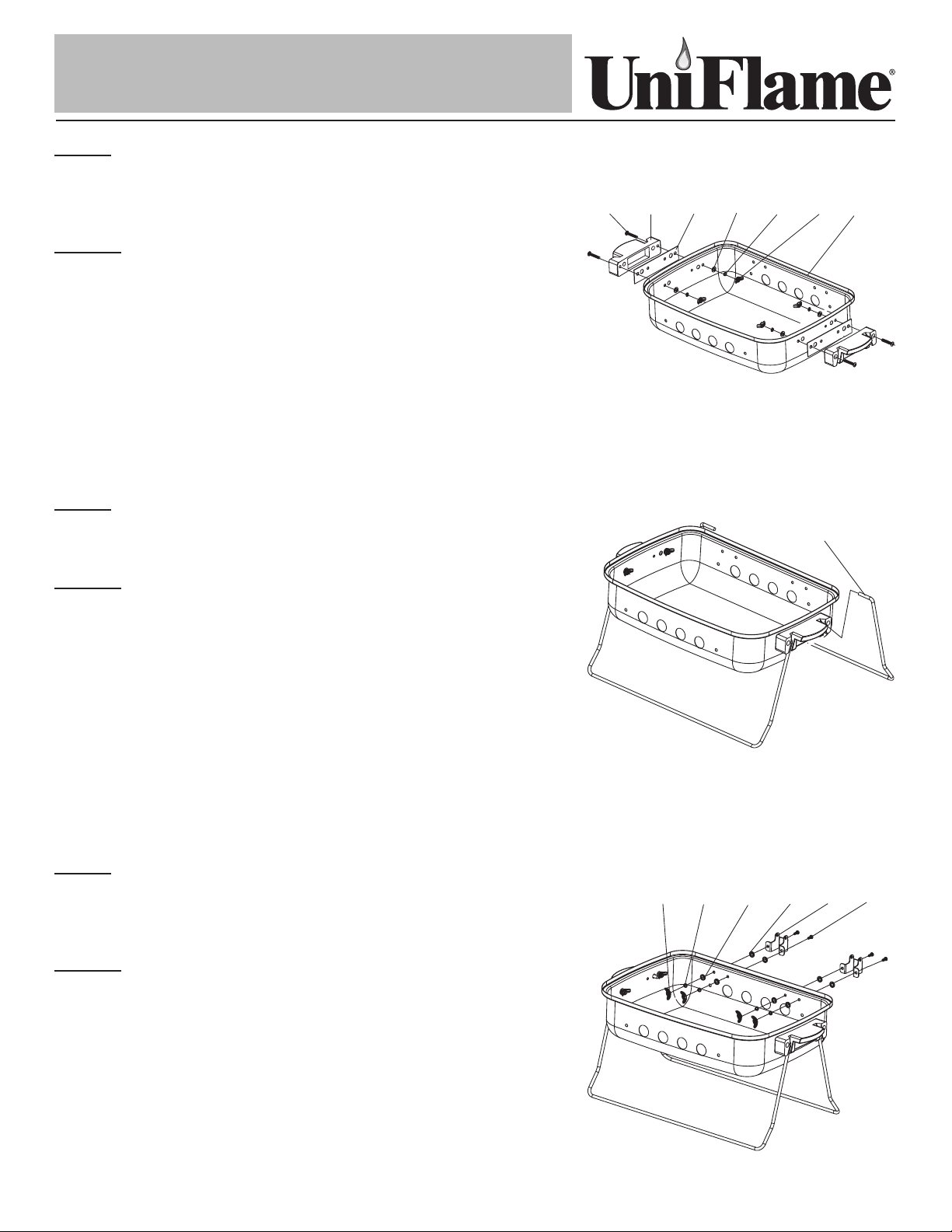

Step 3

Attach side handles (4) and rectangular heat resistant washers (14)

to bottom bowl (2) using medium screws (B), small washers (K),

small lock washers (I), and small wing nuts (F), as shown.

Étape 3

Fixez les poignées latérales (4) et les rondelles rectangulaires

résistantes à la chaleur (14) à la moitié inférieure (2) en utilisant les vis

moyennes (B), les petites rondelles (K), les petites rondelles de blocage

(I) et les petits écrous à oreilles (F) comme illustré.

Step 4

Attach wire legs (7) to bottom bowl (2) by placing wire ends of legs

into holes at sides of handles, see diagram.

Étape 4

Fixez les jambes (7) à la moitié inférieure (2) en plaçant les extrémités

des jambes dans les trous situés à côté des poignées comme illustré.

B414 KIF2

Step 5

Attach hinge B (10) to bottom bowl using small screws ( C), heat

resistant washers (G), small washers (K), small lock washers (I),

and small wing nuts (F), repeat as shown.

Étape 5

Fixez la charnière B (10) à la moitié inférieure en utilisant les petites vis

(C), les rondelles résistantes à la chaleur (G), les petites rondelles (K),

les petites rondelles de blocage (I), et les petits écrous à oreilles (F) et

répétez l’opération pour l’autre charnière.

F I K G10 C

9Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Owner’s manual: model NBC1712C outdoor charcoal grill / Manuel d’utilisation: grill au charbon de boise modéle NBC1712C 12/4/03

Contact 1-800-762-1142 for assistance.

Do not return to place of purchase.

Pour toute assistance appeler le 1-800-762-1142

Ne pas retourner cet appareil au point de vente.

Step 7

Attach top lid (1) to bottom bowl (2) at hinges usings pins (L) and

cotter pins (M), see diagram.

Étape 7

Fixez le couvercle (1) à la moitié inférieure (2) au niveau des charnières

en utilisant les goupilles (L) et les goupilles fendues (M) comme illustré.

Step 8

Insert charcoal grid (8) into bottom bowl.

Étape 8

Introduisez la grille pour charbon de bois (8) dans la moitié inférieure.

Step 6

Attach rear air damper (12) to back of bottom bowl (same side as

hinges) using special screws (D) and small wing nuts (F).

Attach front air damper (13) to front of bottom bowl using special

screws (D) and small wing nuts (F).

Note: Air dampers (12, 13) have rolled edges. The edges of the air

dampers must face outward to mount correctly.

Étape 6

Fixez le volet d’air arrière (12) au dos de la moitié inférieure (le même

côté que les charnières) en utilisant les vis spéciales (D) et les petits

écrous à oreilles (F).

Fixez le volet d’air avant (13) à l’avant de la moitié inférieure en utilisant

les vis spéciales (D) et les petits écrous à oreilles (F).

Remarque: les volets d’air (12, 13) comportent des bords arrondis.

Pour monter correctement les volets, ces bords doivent être placés vers

l’extérieur.

Plane4 Plane4

13 F12

°ßŒ¶Ã1

°ßŒ¶Ã2

°ßŒ¶Ã3

°ßŒ¶Ã4

Table of contents

Languages:

Other Uniflame Grill manuals

Uniflame

Uniflame GBC1756WS-U User manual

Uniflame

Uniflame GBC1349W Series User manual

Uniflame

Uniflame CBC1103W Series User manual

Uniflame

Uniflame CBC1722W-U User manual

Uniflame

Uniflame NPG2302SS User manual

Uniflame

Uniflame Classic CBC1832W-U User manual

Uniflame

Uniflame CBT711W-C User manual

Uniflame

Uniflame GBT1712W-U User manual

Uniflame

Uniflame CBT702WB-C User manual

Uniflame

Uniflame CBT802W Series User manual

Uniflame

Uniflame UniFlame GBC873W-C User manual

Uniflame

Uniflame CBC1238W-C User manual

Uniflame

Uniflame CBC701WB User manual

Uniflame

Uniflame NBC1218G User manual

Uniflame

Uniflame Outdoor Charcoal Barbecue Grill NPC2204 User manual

Uniflame

Uniflame Outdoor Charcoal Barbecue Grill NPC2204 User manual

Uniflame

Uniflame CBT914W-C User manual

Uniflame

Uniflame Outdoor Charcoal Barbecue Grill NB1854WRT User manual

Uniflame

Uniflame CBT802WB-C User manual

Uniflame

Uniflame GTC1205B User manual

Uniflame

Uniflame EBC1252W User manual

Uniflame

Uniflame GBC956W1-C User manual

Uniflame

Uniflame GTC1000W-C User manual

Uniflame

Uniflame CBC1752WC-U User manual

Popular Grill manuals by other brands

Orbegozo

Orbegozo GR 2300 instruction manual

bora

bora PT11 Operating and installation instructions

Klarstein

Klarstein 10031664 manual

Garland

Garland MWE3W Installation and operation manual

Char-Broil

Char-Broil 463722714 Product guide

Nexgrill

Nexgrill 720-0830HK Operating instruction

Kenmore

Kenmore 415.16123800 Use and care guide

Camp Chef

Camp Chef PG24CLAU Warning & instruction booklet

Tucker Barbecues

Tucker Barbecues GTR Series Assembly, installation and operating instructions

Monogram

Monogram ZGG540NCP1SS owner's manual

Equipex

Equipex Sodir Savoy Operation manual

Gaggenau

Gaggenau VR 414 610 use and care manual

Miele

Miele KM 408-1 operating instructions

George Foreman

George Foreman GGR50B owner's manual

AOG

AOG T series quick start guide

Gorenje

Gorenje TG2000CB Instruction manua

Weber

Weber Genesis Silver-B Permamount NG 051701 owner's guide

Glen

Glen SA 3037 user guide
