Uberhaus 9000-0005 User manual
Charcoal Grill
Operator's manual,p.2
Barbecue au charbon de bois
Guide de l'utilisateur, p.10
Customer Service / Service à la clientèle : 1-866-206-0888
Our Customer service staff is available to help you. For help with product assembly, to report damaged or missing
parts, or for any other information about this product, please call our toll-free number.
SAVE THIS MANUAL
Keep this manual and the original sales invoice in a safe, dry place for future reference.
Notre personnel du service à la clientèle est disponible pour vous aider. Pour obtenir de l’aide pour le montage de
votre produit, pour signaler des pièces endommagées ou manquantes, ou pour toute autre information à propos
de ce produit, veuillez composer notre numéro sans frais.
CONSERVEZ CE GUIDE
Conservez ce guide avec la facture d'origine dans un endroit sûr et sec pour référence future.
M
Code : 70005020
odel/Modèle 9000-0005:

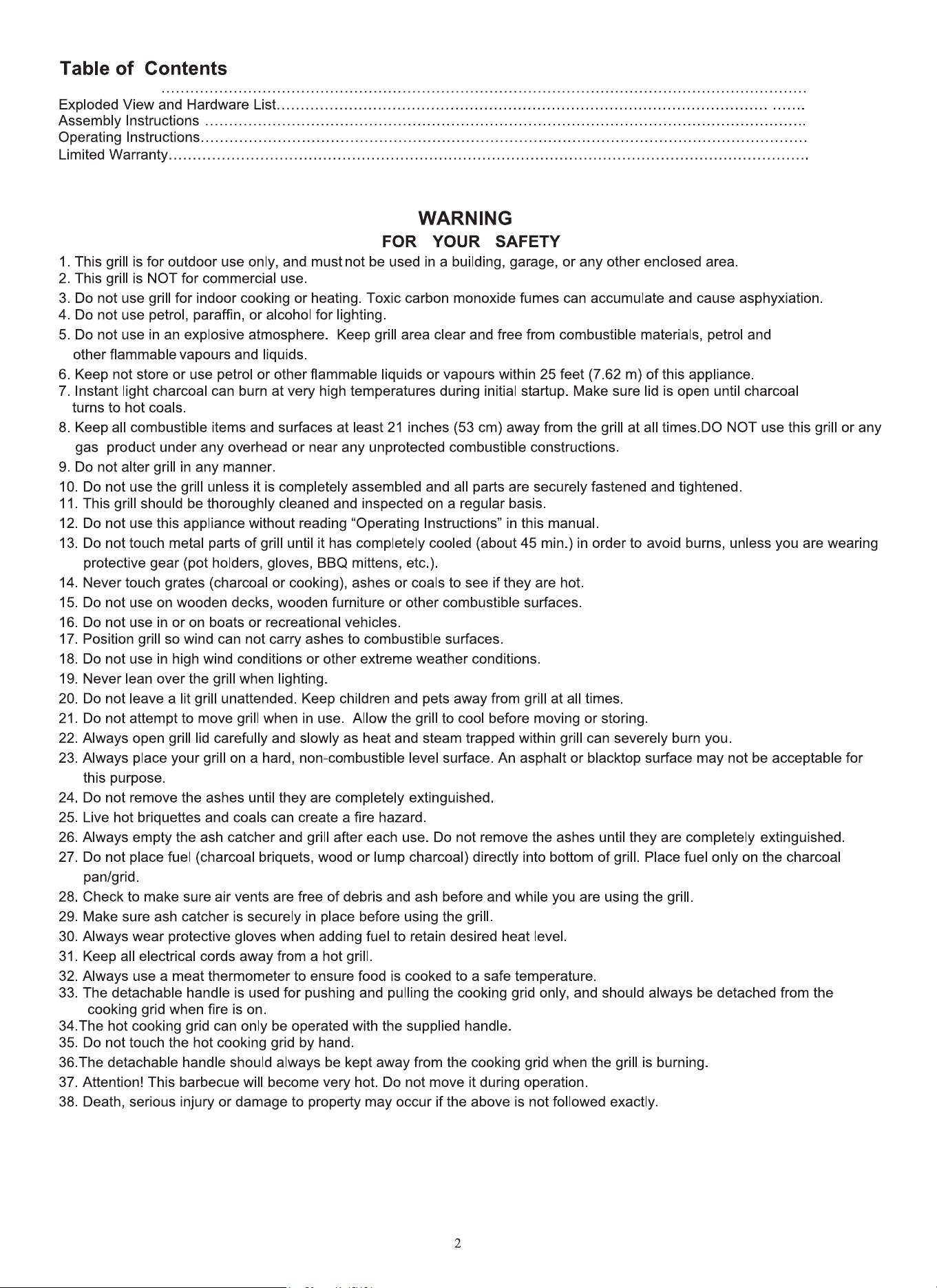

Safety Warnings 2
3
4
8
9

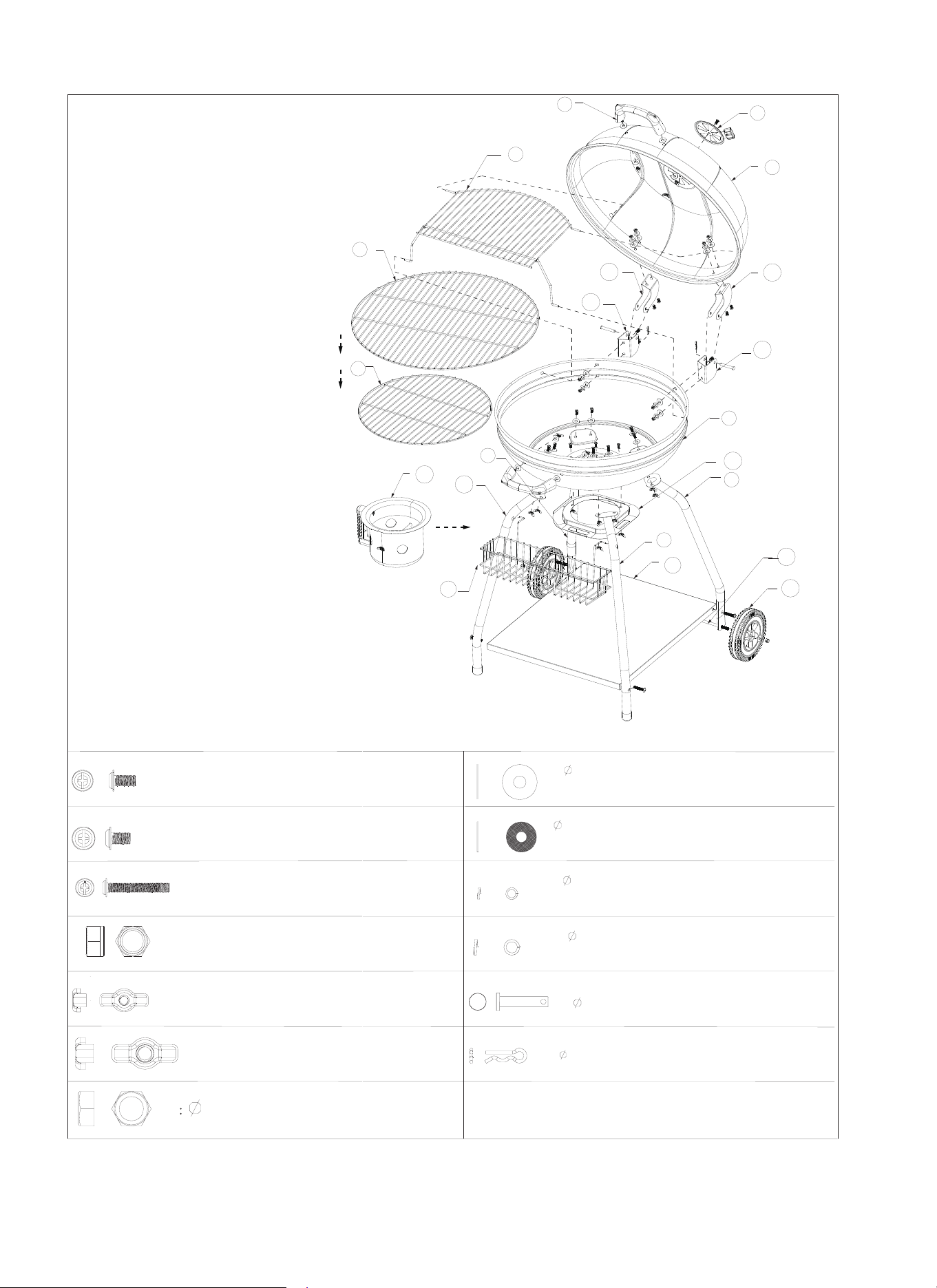

Exploded View and Hardware List
Exploded View
1. Handle(2)
2. Air Vent
3. Lid
4. Warming Rack
5. Firebowl
6. Cooking Grid
7. Charcoal Grid
8. Right Back Leg
9. Right Front Leg
10.Left Back Leg
11.Joint Circlet
12.Ash Receiver
13.Bottom Shelf
14.Basket
15
1
17.Left Front Leg
18.Right Upper Hinge
19.Left Upper Hinge
20.Left Lower Hinge
21.Right Lower Hinge
6.Axle
.Wheel(2)
M:1.4 X 3 0 6 5 2 PC S
L:6X3 0 A3 2 PC S
D : M8 A 3 2
F：M 6
13
12
E : M5 1
I:6
12
PCS
H: 6
20 PC S
G6
K : 6 65 M n
5 PC S
J : 5 65 M n
1 PC
C : M 6X 30 A 3
4
B : M 6X10 A 3
17
A : M5X12 A 3
1
Hardware List
3
12
3
4
5
12
18
21
20
19
9
13
11
8
10
6
7
14 15
17
16
Philips Truss Head Screw
Philips Truss Head Screw
Philips Truss Head Screw
Hex Nuts
Wing Nuts
Wing Nuts
Nuts
Pcs
Pcs
Pcs
Pcs
Pcs
Pcs
Pcs
Large
Heat Resistant Washers
Small Lock Washers
Small Lock Washers
Hinge Pins
Cotter Pins
Assembly Instructions:
*DO NOT tighten screws until grill is completely assembled
The estimated assembly time is 15 – 20 minutes

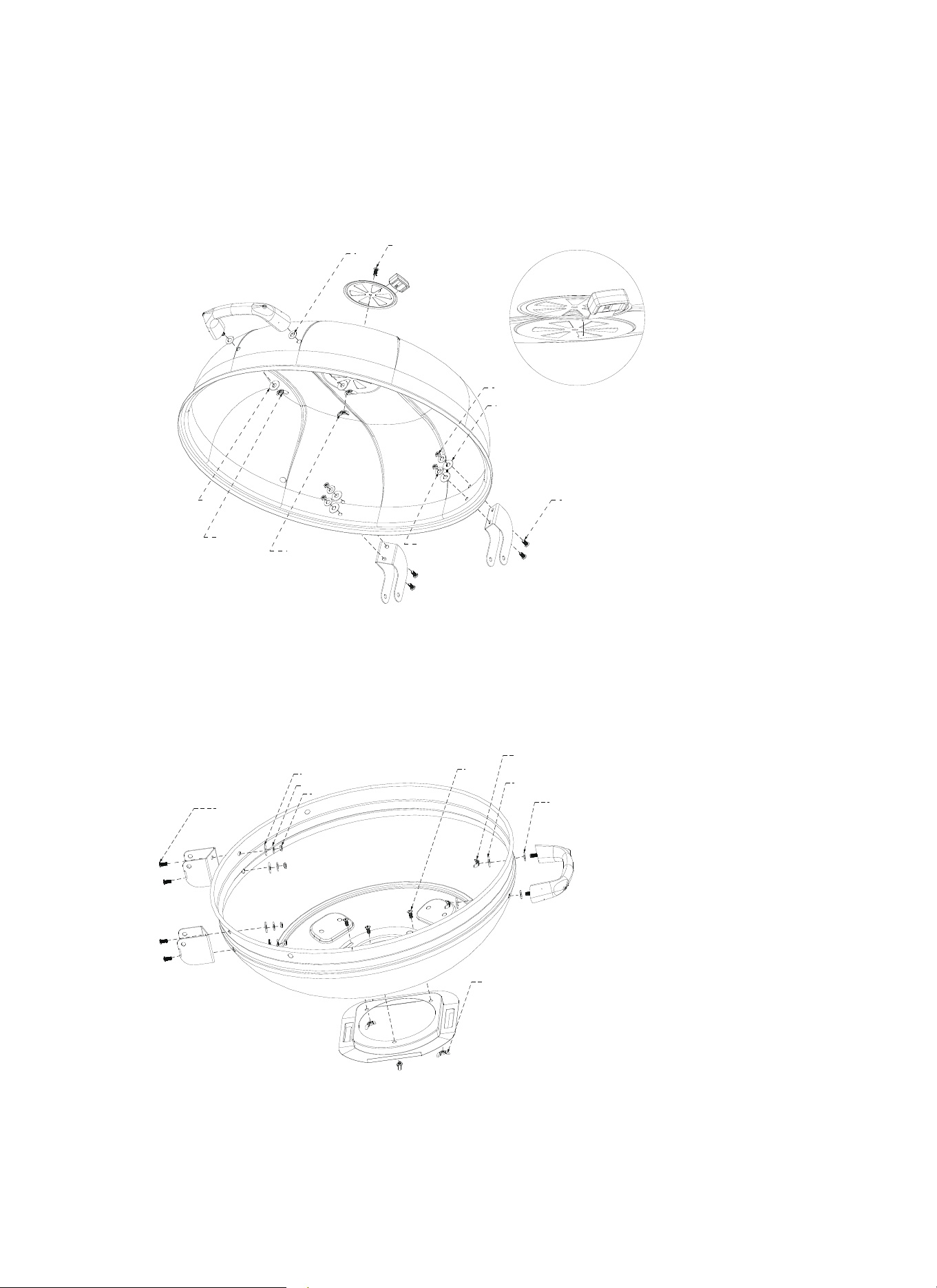

Step 1
Attach handle to lid (I heat resistant washer 2pcs / H Large washer 2pcs / K Small lock washer 2pcs / F Wing nut
2pcs).
Attach air vent to lid (A Screw 1pc / J Small lock washer 1pc / E
Wing nut
1pc).
Step 2
Attach joint circlet to bottom bowl (B Screw 3pc / K Small lock washer 3pc / F Wing nut 3pc).
4
A
I
H
KE
G
H
I
B
B
I
H
G
B
K
H
I
E
Step 3
Attach leg support, front legs, back leg, bottom mesh and wheels (B Screw 8pcs / F Large washer 8pcs / C Screw
4pcs / D M8 hex nuts 2 pcs).
5
C
B
F
D
Step 4
Attach lid to bottom bowl (M Cotter pin 1pc / L Hinge pin 1pc).
M
L
Step 5
Cut zip tie on warming rack.
Slide warming rack into holes in lid and bottom bowl.
Note: Look for corresponding holes on side of lid. Insert short wire ends into lid holes, one side at a time. Position
warming rack legs into slots on bottom bowl sides. Meanwhile, the warming rack support should be placed under the
warming rack - otherwise,the warming rack will slide to the left or right.
6
Step 6
Insert charcoal grid, cooking grid to bottom bowl.
Place ash receiver into bottom bowl.
Attach basket to front leg.
7

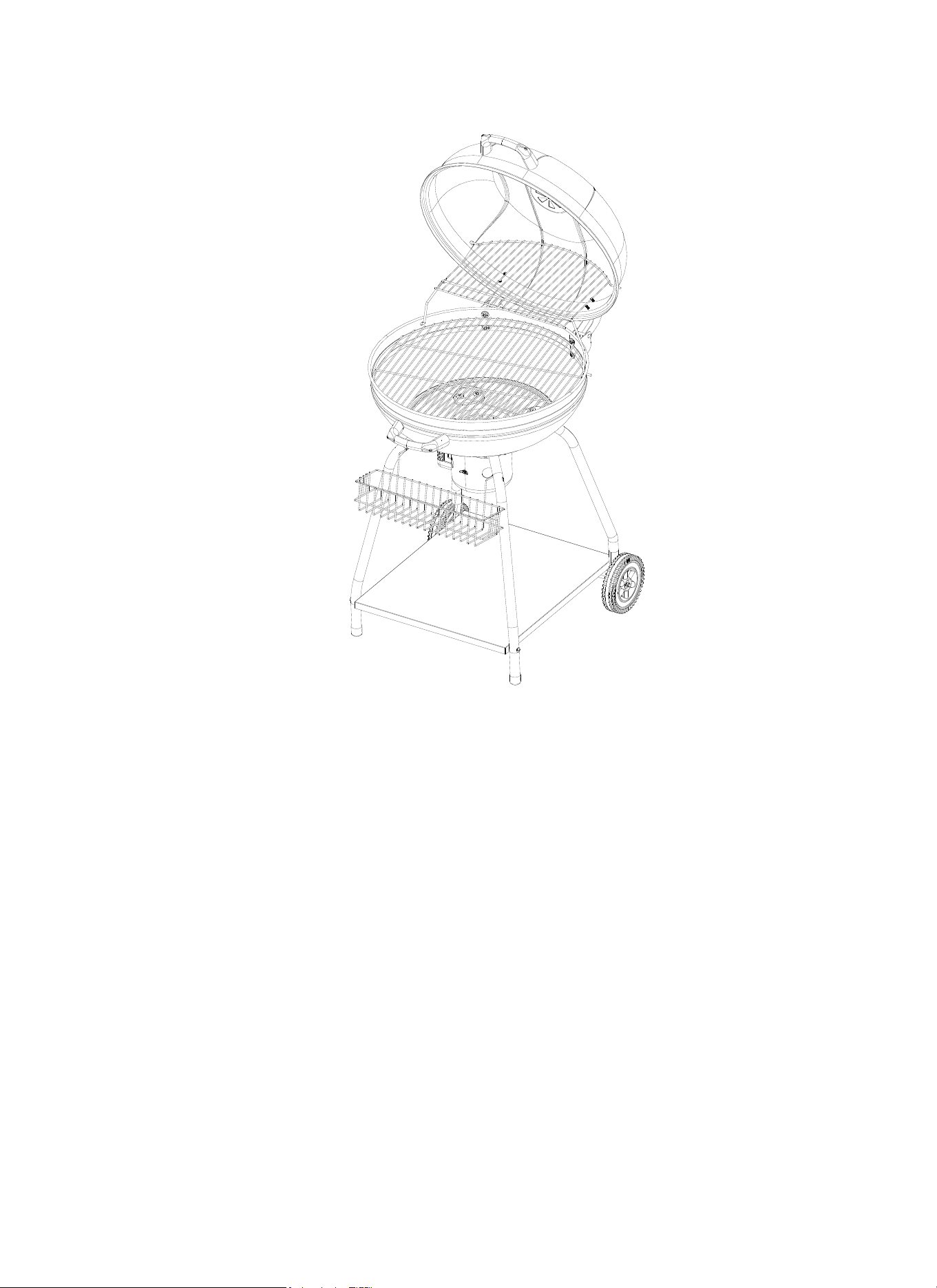

Step 7
Congratulations! your assembly is now complete. Read operating instructions before proceeding.
Operating Instructions
WARNING
For Your Safety
1. The detachable handle is used for pushing and pulling the cooking grid only, and should always be detached from
the cooking grid when grill is on.
2. The hot cooking grid can only be operated with the supplied handle.
3. Do not touch the hot cooking grid by hand.
4. The detachable handle should always be kept away from the cooking grid when the grill is burning.
This appliance is designed for use only with quality charcoal briquettes,lump charcoal and cooking wood.
Attention! This barbecue will become very hot. Do not move it during operation. Do not use indoors!
Caution! Do not use spirit, petrol or comparable fluids for lighting or re-lighting!
Warning! Keep children and pets away.
Lighting
1. Open lid and vents.
2. Make sure ash receiver is empty and secure.
3. Remove cooking grid.
4. Arrange and light fuel per instructions on fuel package.
5. Allow fuel time to burn briquettes into glowing coals before cooking.
Direct Cooking
1. While wearing protective gloves, carefully spread coals evenly across grid with a long handle tool.
2. Carefully replace cooking grid.
3. Place food on cooking grid.
4. Cook with lid open or closed.
Indirect Cooking – Ideal for Roasts
1. While wearing protective gloves, carefully spread coals into a donut shape with a long handle tool.
2. Place a metal tray in center of donut to catch drippings
3. Carefully replace cooking grid.
4. Place food on cooking grid directly over the metal pan.
5. Cook with lid closed.
Tips for Better Cookouts and Longer Product Life
1. Store fuel in a waterproof container away from sources of ignition.
2. Use a charcoal chimney for fast and easy startups.
3. Spray or coat cooking surfaces with vegetable oil before cooking to avoid sticking.
4. Place vegetables or delicate foods into aluminum foil pouches.
5. Use a quality grill brush after each event to keep cooking surfaces clean and rust free.
6. Remove all ash and dispose of properly after each use.
7. Once grill is cool, cover with a quality grill cover that is properly sized to your unit.
Cleaning and Care
Caution:
1. All cleaning and maintenance should be carried out when grill is cool.
2. DO NOT clean any grill part in a self-cleaning oven. The extreme heat will damage the finish.
3. Abrasive cleaners will damage this product.
4. Never use oven cleaner to clean any part of grill.
Cleaning Surfaces
1. Wipe surfaces clean with mild dishwashing detergent or baking soda.
2. For stubborn surfaces,use a citrus-based degreaser and a nylon scrubbing brush.
3. Rinse clean with water.
8
9
Thank you for investing in a UBERHAUS product. These products have been made to demanding, high-quality standards
and are guaranteed for domestic use against manufacturing faults.
This warranty does not affect your statutory rights. In case of any malfunction of your UBERHAUS product
(failure, missing part, etc.), please contact one of our service technician at our toll free service line at 1-866-206-0888
from 8 AM to 6 PM, Monday to Friday, Eastern time. RONA reserves the right to repair or replace the defective product,
at its discretion.
The product is guaranteed if used for normal trade purposes. Any warranty is invalid if the product has been overloaded
or subject to neglect, improper use or an attempted repair other than by an authorized agent. Heavy-duty or daily
professional/commercial usage are not guaranteed. Due to continuous product improvement, we reserve the right to
change the product specifications without prior notice.
Warranty
Table des matières
Avertissements de sécurité
………………………………………………………………………
..
……………………………………………
10
Liste des pièces et quincaillerie
………… ………………………………………………
..…………………….
…………
.12
13
Directives d'assemblage
……………………………………………………………………………………………………
Consignes d’utilisation
………………………………………………………………………………………………………
17
Garantie limitée………………………………………………………………………………………………………….. 18
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
POUR
POUR
POUR
POUR VOTRE
VOTRE
VOTRE
VOTRE SECURITE
SECURITE
SECURITE
SECURITE
1. Ce barbecue est uniquement destiné à un usage extérieur et ne doit pas être utilisé dans un immeuble, un garage ou
tout autre endroit clos.
2. Ce barbecue n’est PAS destiné à un usage commercial.
3. N’utilisez pas ce barbecue pour cuisiner à l’intérieur ni comme source de chauffage. Des émanations toxiques de
monoxyde de carbone peuvent s’accumuler et provoquer une asphyxie.
4. N’utilisez pas d’essence, de paraffine ou d’alcool pour l'allumage.
5. N'utilisez pas votre barbecue dans une atmosphère explosive. Laissez toujours la zone autour de votre barbecue propre et
dépourvue de matières combustibles, d’essence et d’autres gaz et liquides inflammables.
6. Ne conservez pas et n’utilisez pas d’essence ou d’autres liquides ou gaz inflammables à moins de 25 pi (7,6 m)
de cet appareil.
7. Le charbon de bois à allumage instantané peut brûler à très haute température lorsqu’on l’allume pour la première
fois. Assurez-vous que le couvercle reste ouvert jusqu’à ce que le charbon se transforme en tisons.
8. Tenez toujours tous les objets et surfaces inflammables à au moins 21 po (53 cm) du barbecue. N’utilisez PAS
ce barbecue ou tout autre produit fonctionnant au gaz sous un abri ou à proximité de constructions inflammables non
protégées.
9. Ne modifiez le barbecue en aucun cas.
10. N’utilisez pas le barbecue tant qu’il n’est pas entièrement monté et que toutes les pièces ne sont pas correctement
fixées et serrées.
11. Vous devez nettoyer et vérifier régulièrement le barbecue dans son intégralité.
12. N’utilisez pas cet appareil sans avoir lu les “Consignes d’utilisation” de ce manuel.
13. Afin d’éviter les brûlures, ne touchez pas les parties métalliques du barbecue tant qu’il n’est pas entièrement refroidi
(environ 45 min) sauf si vous portez un équipement de protection (poignées, gants, maniques, etc.).
14. Ne touchez jamais les grilles (à charbon de bois ou de cuisson), les cendres ou le charbon pour vérifier s’ils sont
encore chauds.
15. Ne l’utilisez pas sur une terrasse en bois, des meubles en bois ou autres surfaces inflammables.
16. Ne l’utilisez pas à bord d’un bateau ou dans un véhicule récréatif.
17. Placez le barbecue de sorte que le vent n’emporte pas les cendres vers des surfaces combustibles.
18. Ne l’utilisez pas en cas de vent violent ou dans des conditions climatiques extrêmes.
19. Ne vous penchez pas sur le barbecue pour l’allumer.
20. Ne lassiez pas un barbecue allumé sans surveillance. Tenez toujours les enfants et les animaux domestiques
éloignés du barbecue.
21. N’essayez pas de déplacer le barbecue lorsque vous l’utilisez. Laissez le barbecue refroidir avant de le déplacer ou
de le remiser.
10
