•Väggmontering:
Markera äktens underkant på väggen genom att beakta
måtten som anges i Fig.4A samt minsta tillåtna avstånd från
spis (Fig.4B).
-Placera fastsättningsmallen pĺ väggen. Se till att linjen över-
ensstämmer med linjen som du har markerat i föregĺende
punkt.
-Markera och borra fästhĺlen (Fig.5).
-Fäst expansionspluggarna och de 2 övre skruvarna Kutan att
skruva fast dem fullständigt (Fig.5).
- Placera utrustningen vid väggen, reglera den horisontellt och
skruva fast skruvarna K(fig. 6A).
- När regleringen är utförd, fäst kåpan definitivt med de två
skruvarna C(fig. 6B).
-Använd expansionsskruvar och pluggar av lämplig typ för
väggen vid de olika monteringsmomenten (t.ex. betong, gips
o.s.v.).
-Om skruvarna och pluggarna bifogas produkten, se till att de
är av lämplig typ för väggen där kĺpan ska sättas upp.
•Installationförmodellerutandekorationsrör:
Version med utsugsdrift:
-Haka loss kupolen Moch ta bort gallret E (Fig.7).
-För in matarkabeln i hålet i kupolen Msom visas i Fig.9A.1.
-Ta kabelgenomföringen H och placera den mellan matarka-
beln och hålet (Fig.9A.2).
-Anslut slangen L(medföljer inte) till äkten (Fig.9B).
-Sätt tillbaka kupolen Mpå plats. Se till så att den hakas fast
ordentligt i spärrarna G(Fig.9B).
•Versionmedkollterdrift:
-Haka loss kupolen Moch ta bort gallret E(Fig.7).
-För in matarkabeln i hålet i kupolen Msom visas i Fig.8.1.
-Ta kabelgenomföringen Hoch placera den mellan matarka-
beln och hålet (Fig.8.2).
-Sätt tillbaka kupolen Moch gallret Epå plats. Se till så att den
hakas fast ordentligt i spärrarna G(Fig.8).
•Tillval:
Denna kĺpmodell kan ha skorstenskĺpor som tillval. Dessa kan
beställas frĺn ĺterförsäljaren.
Innan dekorationsrören installeras är det nödvändigt att ta
bort kupolen Moch skruva loss de 4 skruvarna Qsom håller
fast spärrarna Gså som visas i Fig.11.

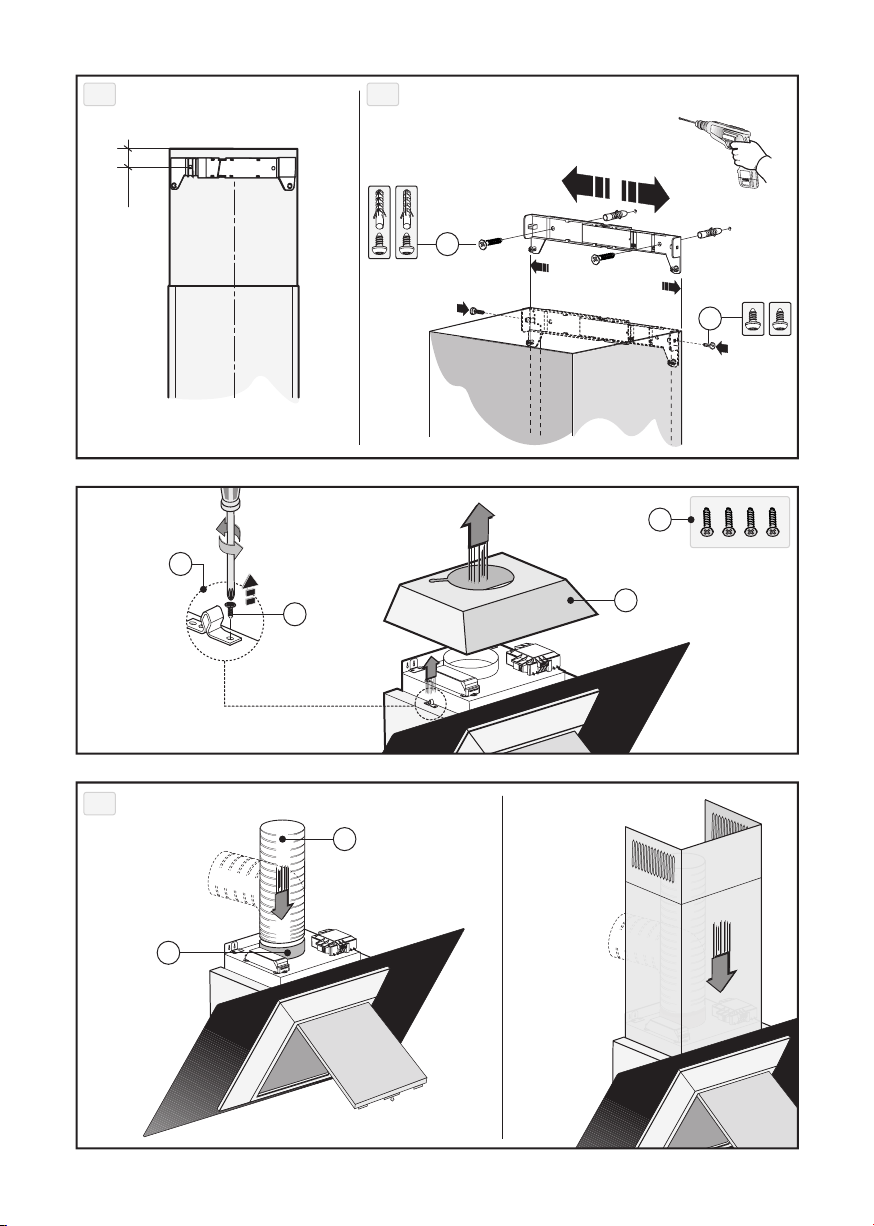

•Installationförmodellermeddekorationsrör:
Version med utsugsdrift
Förbered strömtillförseln inom utrymmet som upptas av de-
korationsröret. Justera bredden på det övre dekorationsrörets
stödbygel (Fig.10.2). Fäst det därefter på väggen, på så sätt att
det ställs axialt till äkten, med skruvarna Aoch genom att
respektera avståndet som anges i Fig.10.1.
Anslut änsen Ftill luftutsläppet med hjälp av en slang L
(Fig.12A).Trä det övre dekorationsröret inuti det undre deko-
rationsröret och ställ dem ovanpå själva äkthuset (Fig.12B).
Drag upp det övre dekorationsröret tills det når bygeln och
fäst det med skruvarna B(Fig.10.2).
För att modiera spiskåpan från insugande version till ltre-
rande version ska du beställa kollter från din återförsäljare
och följ sedan monteringsanvisningarna.
•Versionmedkollterdrift:
Viktigt!
Kolltren ska beställas som tillbehör av din återförsäljare.
-Beställ ltren med aktivt kol som tillbehör hos din återför-
säljare för att omvandla kåpan från INSUGANDE version till
FILTRERANDE.
Vi tillhandahåller två olika satser, en med lådkollter (Fig.13)
och en med kollter som kan återställas (rengöras) (Fig.14).
Till skillnad från andra kollter kan detta tvättbara kollter
tvättas och återanvändas ungefär 12-15 gånger.
Vid normal användning av äkten ska detta lter tvättas un-
gefär var 2-3 månad. Filtret kan tvättas i diskmaskin vid den
högsta temperaturen och med vanligt maskindiskmedel. För
att aktivera det tvättbara ltret efter tvätten är det nödvändigt
att torka det i ugnen i 100° i 15-20 minuter.
Filtret bibehåller förmågan att absorbera lukt i tre år. Därefter
ska ltret bytas ut.
-Om emballaget innehåller en bygel som den i Fig.14 är det
nödvändigt att skruva bort de 4 skruvarna som redan sitter
inuti äkten och montera bygeln med hjälp av de borttagna
skruvarna.
-För att byta ut det tvättbara kolltret Y, ska du ta bort byglarna
från deras säte genom att dra dem utåt (Fig.14).
-Om din produkt inte är försedd med bygel betyder det att
kolltret inte är tvättbart (Fig.13). Filtret ska monteras på upp-
sugningsenheten som sitter inuti äkten genom att placera
det i mitten av äkten och vrida det 90 grader till stoppläge
(Fig.13).
ANVÄNDNING OCH UNDERHÅLL
• Det rekommenderas att starta utrustningen innan någon typ
av livsmedel tillagas. Vi rekommenderar att du låter apparaten
gå i 15 minuter efter att matlagningen avslutats, så att matoset
helt sugs ut.
Kåpan ska underhållas regelbundet och på ett korrekt sätt för
att fungera på bästa sätt. Detta gäller i synnerhet avfettnings-
ltret och ltret med aktivt kol.
•Avfettningsltret har till uppgift att stoppa fettpartiklarna
som nns i luften. Detta lter sätts igen efter en viss tid, bero-
ende på hur mycket utrustningen används.
- För att undvika risk för brand är det nödvändigt att tvätta av-
fettningsltret för hand med ytande neutralt icke-polerande
diskmedel eller i diskmaskin på låg temperatur och med kort
program minst en gång varannan månad.
- Efter några tvättar kan ltren ändra färg lite. Detta ger inte
rätt till reklamation för eventuell ersättning av dem.
•Deaktivakolltrenanvänds för att rena luften som återcir-
kuleras till rummet och har som funktion att mildra de otrevliga
lukter som genereras av matlagning.
- Engångskolltren bör bytas ut minst var 4:e månad.
Det aktiva kolets mättnad beror på hur mycket apparaten har
använts, på typen av kök samt på hur ofta avfettningsltret
rengörs.
- De återanvändbara aktivt kolltrena bör diskas för hand med
neutralt icke-polerande diskmedel, eller i diskmaskin med en
högsta temperatur på 65° C (tvättprogrammet måste göras
utan annan disk).
Ta bort överödigt vatten utan att skada ltret, ta bort plastde-
larna och torka den lilla dynan i ugnen i minst 15 minuter vid
en temperatur på max 100° C. För att behålla det återanvänd-
bara aktiva kolltrets eektiva funktion ska denna handling
upprepas varannan månad. Dessa måste bytas ut minst vart
tredje år eller när den lilla dynan är skadad.
•Innandusättertillbaksavfettningsltrenochdeåter-
användbaraaktivakolltrenärdetviktigtattdessahar
torkat ordentligt.
•Rengörakåpanregelbundetbådepåinsidanochutsidan
med en trasa fuktad med denaturerad sprit eller milt y-
