Toto CS761 Series User manual
1. Kiểm tra kích thước lắp đặt.
Checking the installation dimensions.
2. Kiểm tra bề mặt ống thải/ Checking top surface of the outlet pipe.
Ống thải chỉ được cao hơn 1mm hoặc thấp hơn 2mm so với mặt
sàn/ The outlet pipe is only allowed taller 1mm or lower 2mm than the
floor.
Tối đa 1mm
Maximum 1mm
Ống thải Ø110
Outlet pipe Ø110
Tối đa 2mm
Maximum 2mm
Chú ý: Trường hợp khi cắt gạch không làm kín khít xung quanh
ống thải thì phải làm phẳng với vữa và cao bằng mặt sàn hoàn
thiện.
Note: If the flooring tile does not fit tightly around the outlet
pipe, it must be leveled that area by the mortar so that same as
the finished floor.
Mặt sàn hoàn thiện
Finished floor
Ống thải Ø110
Outlet pipe Ø110
Chú ý: Nếu không làm đúng theo yêu cầu, có thể gây mùi khi sử
dụng.
Note: Be sure that making right, otherwise it may cause of the
smell nasty.
Ống thải Ø110
Outlet pipe Ø110
Tường
Wall
Gạch lát nền
Flooring tile
305
52
775
Mặt sàn hoàn thiện
Finished floor
Mặt sàn hoàn thiện
Finished floor
0IM047002N/09
CS761***
CST761***
5. Bôi si-li-côn vào phần rãnh ở mặt dưới bích nối sàn.
Nếu không có thể gây mùi hôi khi sử dụng.
Paste silicone to the groove on the underside of the floor flange.
Otherwise may cause of the smell nasty.
3. Lấy dấu lỗ cố định bích nối sàn.
Marking the fixed holes of the floor flange.
Lấy dấu
Mark
Với trường hợp ống thải thấp hơn mặt sàn, phải bôi si-li-côn vào
ống thải.
If the outlet pipe is lower than the floor surface, you must apply
silicone to the outlet pipe. Si-li-côn
Silicone
4. Khoan lỗ.
Drill the fixed holes.
Ø8x60
Chú ý: Làm sạch sàn sau khi khoan.
Note: Clean the floor after drill.
Lỗ cấp nước
Water supplied
hole
01
HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECES TOILET INSTALLATION MANUAL
Si-li-côn
Silicone
Vui lòng đọc kỹ tài liệu này trước khi tiến hành lắp đặt sản phẩm.
Lắp đặt theo đúng bản hướng dẫn lắp đặt này để đảm bảo an toàn
và có thể sử dụng đầy đủ các tính năng của sản phẩm.
Quét mã QR để xem phương pháp lắp đặt sản phẩm.
Hoặc truy cập theo đường link dưới đây:
https://vn.toto.com/tai-lieu/lap-dat-bao-duong
Please read this document carefully before proceeding to install the
product.
Install in accordance with this installation manual for safety and full
use of product features.
Scan the QR code to see the product installation method.
Or follow the link below:
https://vn.toto.com/tai-lieu/lap-dat-bao-duong
Lưu ý trước khi lắp đặt
305
8. Lấy dấu vị trí lắp bàn cầu.
Mark the position to install the toilet.
9. Khoan lỗ lắp tấm cố định.
Drill to install fixed plate.
10. Lắp tấm cố định.
Install the fixed plate.
Chú ý: Làm sạch sàn sau khi khoan.
Note: Clean the floor after drill.
Chú ý: Làm sạch sàn sau khi khoan.
Note: Clean the floor after drill.
Lấy dấu/ Mark
130
267
Ø6x45
Ø6x45
Gioăng cao su non
P-seal
1
2
3
4

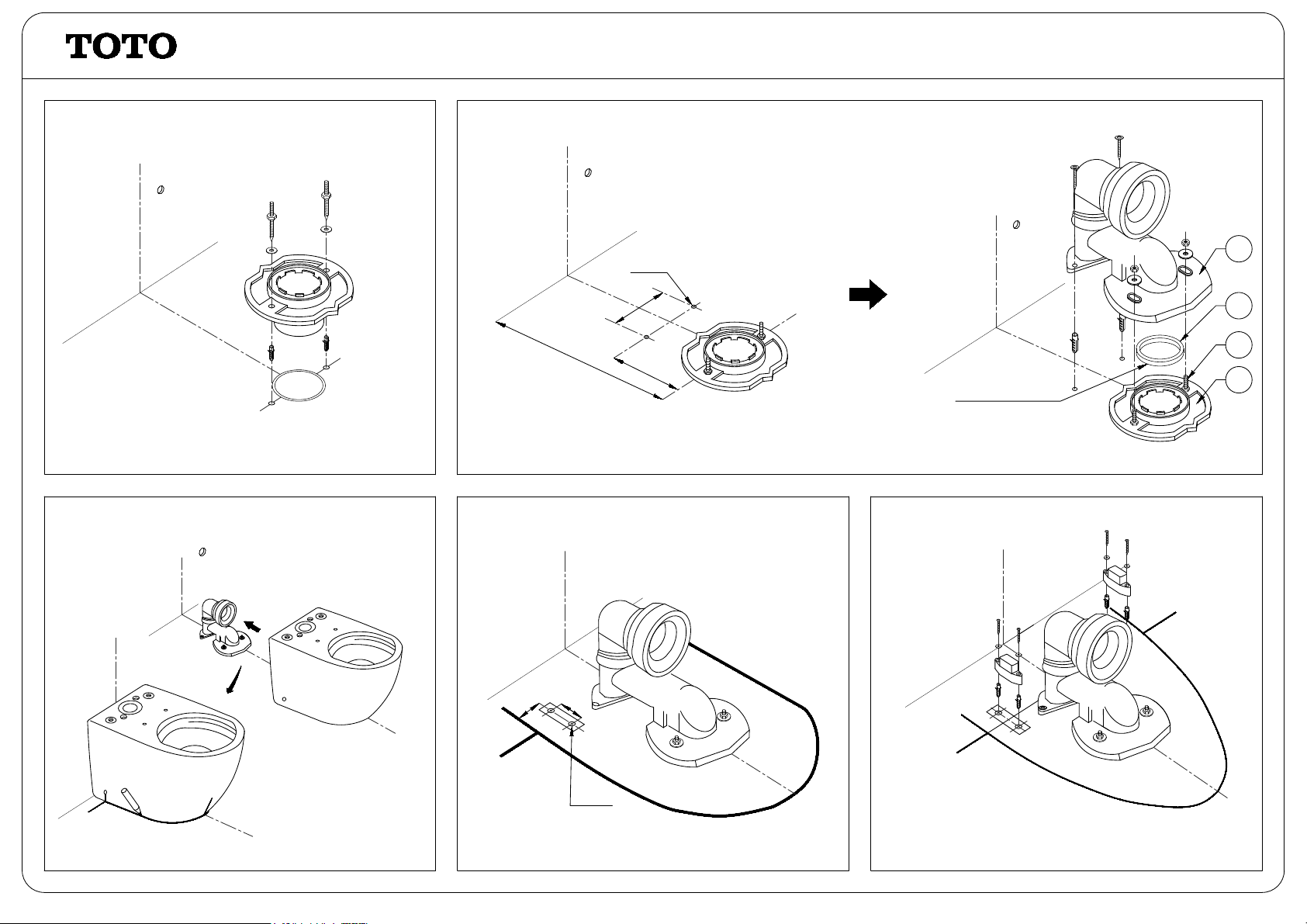

6. Lắp cố định bích nối sàn.
Install the floor flange. 7. Lắp ống nối sàn.
Install the socket.
50
45
0IM047002N/09
CS761***
CST761***
02
HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECES TOILET INSTALLATION MANUAL
Chú ý:
- Phải lắp gioăng cao su non (2) nếu không sẽ gây ra rò nước
- Trường hợp ống chờ nhỏ hơn và không lắp được bích (4) thì vẫn
phải lắp gioăng cao su non (2) (được đóng gói cùng mặt bích (4))
Note:
- You must use P-seal to seal (2), otherwise water leak happens.
- In case pipe wait smaller than hole of floor flange (4) and it cannot
be installed, then you still have to use P seal (2) (Packaged with
floor flange (4) )
16. Lắp dây cấp với van dừng.
Connect the flexible hose with the stop valve.
12. Lắp đặt bàn cầu xuống sàn.
Install the toilet onto the floor.
13. Lắp két nước vào thân cầu.
Install the tank with the toilet body.
HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECES TOILET INSTALLATION MANUAL
15. Lắp van dừng.
Installation the stop valve.
Băng tan
Seal tape
Chú ý: Phải cuốn băng tan khi lắp ráp cút nối với van dừng.
Note: Have to use the seal tape when assembling the connector
with the stop valve.
14. Lắp cút nối vào van dừng.
Assembling the connector into the stop valve.
11. Lắp bu lông vào thân cầu/ Install the bolt with the body toilet.
Lắp bệ ngồi và nắp đậy/ Install the seat & cover.
Chi tiết xem hướng dẫn lắp đặt đi kèm bệ ngồi và nắp đậy.
Refer installation manual attached to seat & cover.
Gioăng cao su
Rubber gasket
Chú ý: Phải đặt gioăng cao su vào đúng tâm lỗ thải. Nếu không
có thể rò nước khi lắp đặt.
Note: Have to place the rubber gasket right into center of outlet
hole. Otherwise may be water leakage.
0IM047002N/09
CS761***
CST761***
03
Chú ý: Làm sạch đường ống cấp nước trước khi lắp van dừng.
Note: Clean the water supply hose before installing the stop valve.
18. Lắp vít cố định thân cầu và làm kín chân bằng si-li-côn và đậy nắp.
Install the screw to fix the toilet then close leg by silicone and up lid.
HƯỚNG DẪN LẮP ĐẶT BÀN CẦU HAI KHỐI
TWO PIECES TOILET INSTALLATION MANUAL
0IM047002N/09
CS761***
CST761***
04
Si-li-côn
Silicone
17. Xác nhận rò rỉ. / Leak confirm
*Chú ý: Sau khi chạy thử (Xả nước), hãy xác nhận chắc chắn rằng không có vị
trí kết nối nào bị rò nước. Việc lắp đặt sản phẩm không chính xác có thể gây ra
rò rỉ nước, làm hư hại tài sản, ví dụ như các đồ gia dụng.
*Note: After conducting a test run, confirm that no connections are leaking water.
Not installing the product properly may cause water leaks that could result
in flooding damage to property, such as household belongings.
