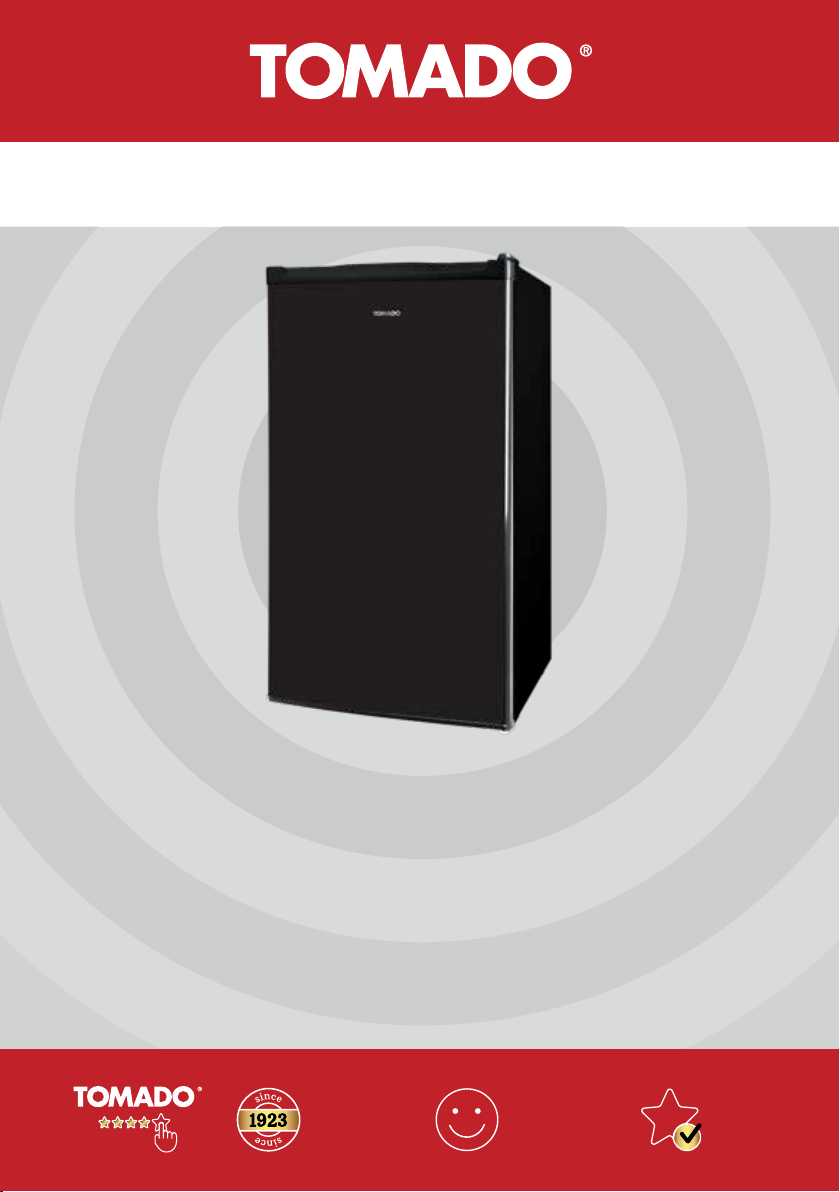

tomado TLT4801B User manual
Quality
since 1923 Excellent
service Best
choice
NL Gebruiksaanwijzing
EN Instruction manual
DE Gebrauchsanleitung
FR Mode d’emploi
ES Instrucciones de uso
IT Istruzioni per l’uso
DA Instruktioner til brug
PL Instrukcjeużytkowania
CS Návodkpoužití
SK Návodnapoužitie
Koeler
Larder
Vorratsschrank
Refroidisseur
Nevera
Frigorifero
Køleskab
Lodówka
Chladnička
Chladnička
TLT4801B
2
3
NL Gebruiksaanwijzing pagina 10-19
EN Instruction manual page 20-29
DE Gebrauchsanleitung Seite 30-39
FR Mode d’emploi page 40-49
ES Instrucciones de uso página 50-59
IT Istruzioni per l’uso pagine 60-69
DA Instruktioner til brug side 70-79
PL Instrukcjeużytkowania strona80-89
CS Návodkpoužití strana90-99
SK Návodnapoužitie strana100-109
4

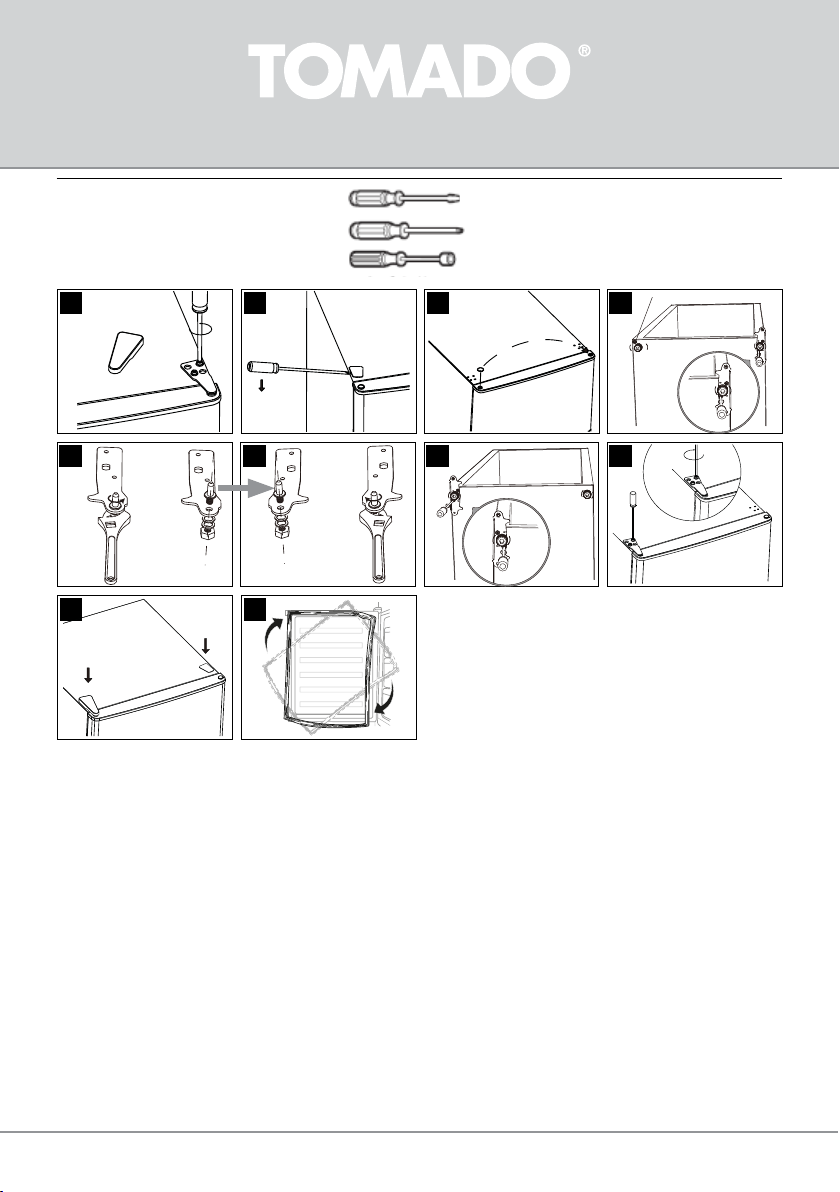

Benodigd gereedschap
Tools you will need
Benögte Werkzeuge
Ouls nécessaires
Herramientas necesarias
Arezzi necessari
Det skal du bruge
Wymagane narzędzia
Potřebné nástroje
Potrebné náradie
1 2 3 4
5a 5b 6 7
8 9
*
5
De deur van het apparaat kan aan de rechter- of linkerkant worden geopend. Om de draairichng van de deur te wijzigen volgt
u de onderstaande instruces. Het beste kunt u dit met twee personen doen.
Aene: zet de thermostaat uit en verwijder de stekker uit het stopcontact. Haal alle spullen uit de koeler voordat
u de draairichng van de deur wijzigt.
1. Verwijder de beschermkap van het bovenste scharnier en draai de de schroeven uit het scharnier.
2. Verwijder het linker afdekplaatje van de bovenkant.
3. Verplaats het afdekdopje van de linkerkant naar de rechterkant van de deur. Til de deur voorzichg van het onderste
scharnier af en plaats deze op een deken of iets dergelijks zodat er geen krassen op komen.
4. Draai de schroeven uit het onderste scharnier. Verwijder de beide stelvoetjes.
* Let op: verwijder deze schroef indien aanwezig.
5a. Draai de pin uit het onderste scharnier en draai het scharnier 180 graden om.
5b. Draai dan de pin weer in het onderste scharnier.
6. Plaats de beugel opnieuw aan het onderste scharnier. Bevesg de beide stelvoetjes.
7. Plaats de deur tegen het apparaat en zorg ervoor dat de onderzijde goed op het onderste scharnier zit. Let erop dat de
deur recht staat ten opzichte van de buitenzijde van de koeler.
Plaats het bovenste scharnier en schroef vast.
8. Plaats de beschermkap en het afdekplaatje.
9. Verwijder de deurrubbers voorzichg en roteer ze 180° voordat u ze opnieuw bevesgt.
Laat het apparaat ca. 3 uur rusten, voordat u de stekker in het stopcontact doet.
DRAAIRICHTING DEUR WIJZIGEN - NL
The door of the appliance can be opened on the right or le side. In order to reverse the door opening, please observe
the instrucons below. It would be best to do this with two people.
Aenon: switch o the thermostat and remove the plug from the socket. Remove all items from the larder before reversing
the door opening.
1. Remove the guard cover from the upper hinge and unscrew the screws from the hinge.
2. Remove the le cover plate from the top.
3. Move the cover cap from the le to the right side of the door. Carefully li the door from the lower
hinge and place it on a blanket or something similar to prevent scratches.
4. Unscrew the screws from the lower hinge. Remove both adjustable feet.
* Cauon: remove this screw when present.
5a. Screw the pen out of the lower hinge and turn the hinge around by 180 degrees.
5b. Then screw the pen back in the lower hinge.
6. Place the bracket at the lower hinge again. Aach both adjustable feet.
7. Place the door against the appliance and make sure the boom side is properly placed on the lower hinge.
Make sure the door is straight in relaon to the exterior of the larder.
Place the upper hinge and screw ght.
8. Place the guard cover and cover plate.
9. Carefully remove the door rubbers and rotate them 180° before you aach them again.
Allow the appliance to rest for approx. 3 hours before inserng the plug in the socket.
REVERSING THE DOOR OPENING - EN
Die Türen des Geräts können auf der rechten oder auf der linken Seite geönet werden. Gehen Sie wie folgt vor, wenn Sie den
Türanschlag wechseln möchten. Arbeiten Sie vorzugsweise mit zwei Personen.
Achtung: Schalten Sie den Thermostat aus und ziehen Sie den Stecker aus der Steckdose. Nehmen Sie alles aus dem
Vorratsschrank heraus, bevor Sie den Türanschlag wechseln.
1. Enernen Sie die Schutzkappe vom oberen Scharnier und drehen Sie die Schrauben aus dem Scharnier.
2. Enernen Sie die linke Abdeckplae auf der Oberseite.
3. Setzen Sie die Abdeckkappe von der linken Seite der Tür zur rechten Seite um. Heben Sie die Tür vorsichg vom unteren
Scharnier ab und legen Sie sie auf eine Decke oder etwas Vergleichbares, um Kratzern vorzubeugen.
4. Enernen Sie die Schrauben aus dem unteren Scharnier. Bauen Sie die beiden Stellfüße ab.
* Achtung: Enernen Sie diese Schraube (falls vorhanden).
5a. Drehen Sie den S aus dem unteren Scharnier und drehen Sie das Scharnier um 180 Grad um.
5b. Drehen Sie den S wieder in das untere Scharnier.
6. Bringen Sie den Bügel wieder auf dem unteren Scharnier an. Befesgen Sie die beiden Stellfüße.
7. Halten Sie die Tür gegen das Gerät und achten Sie darauf, dass die Unterseite gut auf dem unteren Scharnier aufsitzt.
Achten Sie darauf, dass die Tür horizontal und verkal mit der Außenseite des Kühlschranks ausgerichtet ist.
Moneren Sie das obere Scharnier und schrauben Sie es fest.
8. Bringen Sie die Schutzkappe und die Abdeckplae an.
9. Enernen Sie vorsichg die Türgummis und drehen Sie diese um 180° um, bevor Sie sie wieder einsetzen.
Lassen Sie das Gerät etwa 3 Stunden stehen, bevor Sie den Stecker in die Steckdose stecken.
TÜRANSCHLAG WECHSELN - DE
La porte de l’appareil peut s’ouvrir à droite ou à gauche. Pour modier le sens d’ouverture de la porte, suivez les instrucons
ci-dessous. Il est préférable d’être à deux personnes pour eectuer cee opéraon.
Aenon : coupez le thermostat et débranchez la che de la prise de courant. Rerez tout ce qui se trouve dans le réfroidisseur
avant de modier le sens d’ouverture de la porte.
1. Rerez le cache de protecon de la charnière supérieure et desserrez les vis puis sortez-les de la charnière.
2. Rerez la plaque de recouvrement gauche sur le dessus.
3. Déplacez le cache décoraf du côté gauche vers le côté droit de la porte. Soulevez délicatement la porte hors
de la charnière
inférieure et placez-la sur une couverture ou autre similaire, an d’empêcher qu’elle soit rayée.
4. Desserrez les vis et sortez-les de la charnière inférieure. Rerez les deux pieds réglables.
* Aenon : rerez cee vis si elle est présente.
5a. Dévissez le goujon de la charnière inférieure et faites pivoter la charnière de 180º.
5b. Revissez le goujon dans la charnière inférieure.
6. Placez de nouveau la pae sur la charnière inférieure. Fixez les deux pieds réglables.
7. Placez la porte contre l’appareil et veillez à ce que le bas repose correctement sur la charnière inférieure. Veillez à ce que
la porte soit bien droite par rapport au côté extérieur du réfrigérateur.
Placez la charnière supérieure et vissez-la.
8. Placez le cache de protecon et la plaque de recouvrement.
9. Rerez avec précauon les joints de porte et faites-les pivoter de 180º avant de les xer de nouveau.
Laissez l’appareil reposer environ 3 heures, avant de brancher la che dans la prise de courant.
MODIFIER LE SENS D'OUVERTURE DE LA PORTE - FR
6
La puerta del aparato se puede abrir hacia la derecha o hacia la izquierda. Para cambiar el sendo de giro dela puerta, siga estas
instrucciones. Se recomienda que lo hagan entre dos personas.
Atención: Apague el termostato y desenchufe el aparato. Vacíe todo el contenido de la neverita antes de proceder a cambiar
el sendo de giro de la puerta.
1. Quite la cubierta protectora de la bisagra superior y desenrosque los tornillos de la bisagra.
2. Rere el embellecedor izquierdo del lado superior.
3. Cambie el tapón del lado izquierdo al derecho de la puerta. Levante con cuidado la puerta para separarla de la bisagra
inferior y colóquela sobre una manta o algo similar, para que no se arañe.
4. Quite los tornillos de la bisagra inferior. Quite las dos ruedecillas de ajuste.
* Atención: Quite este tornillo si está presente.
5a. Desenrosque el pasador de la bisagra inferior y gire la bisagra 180 grados.
5b. Vuelva a enroscar el pasador en la bisagra inferior.
6. Vuelva a colocar la pieza de protección en la bisagra inferior. Monte las dos ruedecillas de ajuste.
7. Coloque la puerta contra el aparato de manera que el lado inferior encaje bien en la bisagra inferior. Procure que
la puerta quede recta respecto al lado exterior de la neverita.
Monte la bisagra superior y atornille bien.
8. Coloque la cubierta protectora y el embellecedor.
9. Rere con cuidado las gomas de la puerta y rótelas 180° antes de volver a jarlas.
Deje descansar el aparato unas 3 horas antes de enchufarlo.
CAMBIAR EL SENTIDO DE GIRO DE LA PUERTA - ES
È possibile scegliere la direzione di apertura della porta (verso destra o verso sinistra). Per modicare la direzione, seguire le
istruzioni qui illustrate. Si consiglia di non eseguire l'operazione da soli.
Aenzione! Spegnere il termostato e rimuovere la spina dalla presa di corrente. Svuotare il frigorifero prima di procedere.
1. Rimuovere la placca di protezione della cerniera superiore ed estrarre le vi dalla cerniera.
2. Rimuovere la placca coprifori dal lato superiore sinistro.
3. Spostare il copriforo dal lato sinistro al lato destro della porta. Con cautela, inclinare la porta sulla cerniera inferiore per
rimuoverla e stenderla su un telo o simili per evitare che si gra.
4. Svitare le vi della cerniera inferiore. Rimuovere entrambi i piedini regolabili.
* Aenzione: rimuovere questa vite, se presente.
5a. Rimuovere il perno dalla cerniera inferiore e ruotare la cerniera di 180°.
5b. Inserire nuovamente il perno nella cerniera inferiore e ssarlo.
6. Posizionare la cerniera sul lato opposto e ssarla. Fissare entrambi i piedini regolabili.
7. Posizionare la porta sull'apparecchio assicurandosi che il lato inferiore poggi correamente sulla cerniera inferiore.
Assicurarsi che la porta sia a livello con i la dell'apparecchio.
Posizionare la cerniera superiore e ssarla.
8. Riposizionare la placca di protezione e la placca coprifori.
9. Rimuovere con cautela la guarnizione della porta e riposizionarla dopo averla ruotata di 180°.
Sarà necessario aendere almeno 3 ore prima di collegare nuovamente l'apparecchio alla presa di corrente.
MODIFICA DELLA DIREZIONE DI APERTURA DELLA PORTA - IT
7
Lågen kan åbnes enten fra højre eller venstre side. Hvis du vil vende lågen, skal du følge anvisningerne nedenfor. Det er bedst
at være to personer.
Bemærk: Sluk for termostaten, og tag skket ud af skkontakten. Tag alle ng ud af køleskabet, før lågen vendes.
1. Tag afdækningen af det øverste hængsel, og skru skruerne ud af hængslet.
2. Fjern dækpladen, som sidder l venstre på apparatets overside.
3. Flyt dækproppen fra lågens venstre side l højre side. Lø lågen forsiggt af det nederste hængsel, og læg den på et
tæppe eller lignende, så den ikke bliver ridset.
4. Skru skruerne ud af det nederste hængsel. Afmonter de to indsllelige ben.
* Bemærk: Fjern denne skrue, hvis den er l stede.
5a. Skru sen ud af det nederste hængsel, og vend hængslet 180 grader.
5b. Skru hereer sen i det nederste hængsel igen.
6. Monter beslaget på det nederste hængsel igen. Monter de to indsllelige ben.
7. Hold lågen foran apparatet, og anbring lågens underside riggt oven på det nederste hængsel. Kontroller, at lågen sidder
lige i forhold l apparatets yderside.
Sæt det øverste hængsel på plads, og skru det fast.
8. Monter afdækningen og dækpladen.
9. Tag lågens pakning forsiggt af, vend den 180 grader, og monter den igen.
Lad apparatet hvile i ca. 3 mer, før skket sæes i skkontakten.
VENDING AF LÅGEN - DA
Drzwi urządzenia mogą być otwierane z prawej lub z lewej strony. Aby zmienić kierunek otwierania drzwi, należy wykonać
następujące instrukcje. Najlepiej robić to w dwie osoby.
Uwaga: wyłącz termostat i wyciągnij wtyczkę z gniazdka. Przed zmianą kierunku otwierania drzwi wyciągnij wszystkie rzeczy
z lodówki.
1. Zdejmij osłonę z górnego zawiasu i odkręć śruby z zawiasu.
2. Zdemontuj lewą pokrywkę u góry.
3. Przemieść zatyczkę z lewej na prawą stronę drzwi. Ostrożnie podnieś drzwi z dolnego zawiasu i połóż je na kocu lub innym
materiale, aby się nie porysowały.
4. Odkręć śruby z dolnego zawiasu. Zdemontuj obie nóżki regulowane.
* Uwaga: odkręć tę śrubę, jeśli jest obecna.
5a. Wykręć sworzeń z dolnego zawiasu i przekręć go o 180 stopni.
5b. Ponownie wkręć sworzeń do dolnego zawiasu.
6. Umieść uchwyt ponownie w dolnym zawiasie. Zamontuj obie nóżki regulowane.
7. Zamontuj drzwi przy urządzeniu i zadbaj o to, aby dolna część odpowiednio weszła w zawias. Zwróć uwagę na to,
aby drzwi znajdowały się prosto względem zewnętrznej części lodówki.
Umieść górny zawias i dokręć go.
8. Zamontuj osłonę i pokrywkę.
9. Ostrożnie zdemontuj gumowe uszczelki drzwi i obróć je o 180° przed ponownym zamontowaniem.
Zaczekaj ok. 3 godziny przed ponownym podłączeniem wtyczki do gniazdka.
ZMIANA KIERUNKU OTWIERANIA DRZWI – PL
8
Dvířka spotřebiče lze otevírat na pravou nebo levou stranu. Chcete-li změnit směr otevírání dvířek, postupujte podle pokynů níže.
Nejlépe to lze provést ve dvou osobách.
Pozor: vypněte termostat a vytáhněte zástrčku ze zásuvky. Před změnou směru otevírání dvířek vyjměte všechny předměty
z chladničky.
1. Odstraňte ochranný kryt z horního pantu a vyšroubujte šrouby z pantu.
2. Odstraňte levou krytku shora.
3. Přesuňte krytku z levé strany na pravou stranu dvířek. Opatrně zvedněte dvířka ze spodního pantu a položte
je na přikrývku apod., aby nedošlo k jejich poškrábání.
4. Vyšroubujte šrouby ze spodního pantu. Odstraňte obě nastavitelné nožky.
* Upozornění: odstraňte tento šroub, pokud je přítomen.
5a. Odstraňte čep ze spodního pantu a otočte jej o 180 stupňů.
5b. Poté čep našroubujte zpět do spodního pantu.
6. Namontujte zpět držák na spodní pant. Upevněte obě nastavitelné nožky.
7. Nasaďte dvířka na spotřebič a ujistěte se, že dolní strana správně sedí na dolním pantu. Ujistěte se, že jsou dvířka
zarovnána s vnější stranou chladničky.
Nasaďte horní pant a pevně ho přišroubujte.
8. Nasaďte ochranný kryt a krytku.
9. Před opětovným upevněním opatrně odstraňte těsnění dvířek a otočte ho o 180°.
Před připojením zástrčky do zásuvky nechejte spotřebič cca 3 hodiny v klidu.
ZMĚNA SMĚRU OTEVÍRÁNÍ DVÍŘEK – CS
Dvere spotrebiča sa dajú otvárať z pravej alebo ľavej strany. Ak chcete zmeniť smer otvárania dverí, postupujte podľa nižšie
uvedených pokynov. Odporúčame, aby ste pracovali vo dvojici.
Upozornenie: Vypnite termostat a vyahnite zástrčku zo zásuvky. Pred zmenou smeru otvárania dverí vyberte z chladničky
všetky veci.
1. Odstráňte ochranný kryt z horného pántu a z pántu odmontujte skrutky.
2. Odoberte krytku nachádzajúcu sa vľavo hore.
3. Záslepku premiestnite z ľavej strany na pravú stranu dverí. Dvere opatrne nadvihnite zo spodného pántu a položte ich
na deku alebo podobnú podložku, aby sa nepoškrabali.
4. Odmontujte skrutky zo spodného pántu. Odoberte obe výškovo nastaviteľné nožičky.
* Upozornenie: ak sa na spotrebiči nachádza táto skrutka, odoberte ju.
5a. Odmontujte kolík zo spodného pántu a pánt otočte o 180°.
5b. Kolík opäť vložte do spodného pántu.
6. Na spodný pánt opäť umiestnite úchyt. Upevnite obe výškovo nastaviteľné nožičky.
7. Dvere priložte k spotrebiču a zabezpečte, aby spodná strana správne dosadala na spodný pánt. Dbajte na to, aby boli
dvere zarovno s vonkajšou stranou chladničky.
Dajte na miesto horný pánt a upevnite ho skrutkami.
8. Umiestnite ochranný kryt a krytku.
9. Opatrne odstráňte dverové tesnenia a skôr ako ich opäť pripevníte, otočte ich o 180°.
Predtým ako zasuniete zástrčku do zásuvky, so spotrebičom cca 3 hodiny nemanipulujte.
ZMENA SMERU OTVÁRANIA DVERÍ – SK
9
• Lees eerst de gebruiksaanwijzing aandachg en geheel door
voordat u het apparaat gaat gebruiken en bewaar deze zorgvuldig
voor latere raadpleging.
• Gebruik dit apparaat uitsluitend voor de in de gebruiksaanwijzing
beschreven doeleinden. Het apparaat is geschikt voor het bewaren
van levensmiddelen.
• Sluit het apparaat alleen aan op wisselstroom, op een randgeaarde
wandcontactdoos, met een netspanning overeenkomsg met
de informae aangegeven op het typeplaatje van het apparaat.
• Maak geen gebruik van enkele/meerdere adapters of
verlengsnoeren.
• Gebruik het apparaat niet wanneer de stekker, het snoer
of het apparaat beschadigd is, of wanneer het apparaat niet
meer naar behoren funconeert of wanneer het gevallen
of op een andere manier beschadigd is. Raadpleeg dan
de winkelier of onze technische dienst. In geen geval de
stekker of het snoer zelf vervangen.
• Het apparaat moet worden verplaatst en geïnstalleerd door
twee of meer personen.
• Wees voorzichg met het verplaatsen van het apparaat
om te voorkomen dat de vloer beschadigd raakt.
• Let op dat jdens de installae de voedingskabel niet
beschadigd raakt.
• Controleer of het apparaat niet te dicht bij een warmtebron
geplaatst wordt.
• Om een goede venlae te garanderen, moet er een ruimte
van 10 cm rondom het apparaat vrij gehouden worden.
• Dek de venlaeopeningen nooit af.
• Zorg dat de koelleidingen niet beschadigd raken.
• Installeer het apparaat op een stevige, vlakke en stabiele ondergrond.
VEILIGHEIDSVOORSCHRIFTEN - NL
NL - 10
Table of contents
Languages:
Other tomado Refrigerator manuals
tomado
tomado TLT4801S User manual
tomado
tomado TLT4801W User manual
tomado
tomado TLT4702B User manual
tomado
tomado TLT4702W User manual
tomado
tomado TSS8301S User manual
tomado
tomado TRT4801W User manual
tomado
tomado TCR1800B User manual
tomado
tomado TRM4401W User manual
tomado
tomado TRT4702W User manual
tomado
tomado TLT4701W User manual
