To test a Normally Open switch:
Method 1:
Attach the RED and BLACK test leads to the loop pair
that has been disconnected from the control panel.
Move the slide switch to the "N.O." position. If the alarm
switch is in the normally open condition, no signal will be
heard.
Move to the location of the alarm switch and close the
switch.The tester will produce a distinct audible signal.
The PE620 will continue sounding until the switch is
returned to its normally open position.
Method 2:
Attach the RED and BLACK test leads to the loop pair
that has been disconnected from the control panel.
Move the slide switch to the "N.O. LATCH" position.If the
alarm switch is in the normally open condition, no signal
will be heard.
Move to the location of the alarm switch and close the
switch. The tester will produce a distinct audible signal
that will continue to sound even after the switch is
returned to its normally open position. In the "latching"
mode, the captured occurrence will continue to sound
until the "RESET" button on the PE620 is depressed.
NOTE: The PE620 will not detect a switch closing in a
normally open switch with a resistor in parallel.Testing a
normally open circuit with a resistor in parallel is possible
using the tone feature (see Testing Switches Using Tone
Function).
To test a Normally Closed switch:
(with or without resistors in series)
Method 1:
Attach the RED and BLACK test leads to the loop pair that
has been disconnected from the control panel.
Move the slide switch to the "N.C." position. If the alarm
switch is in the normally closed condition, no signal will be
heard.
Move to the location of the alarm switch and open the
switch. The tester will produce a distinct audible signal.
The PE620 will continue sounding until the switch is
returned to its normally closed position.
Method 2:
Attach the RED and BLACK test leads to the loop pair that
has been disconnected from the control panel.
Move the slide switch to the "N.C. LATCH" position.If the
alarm switch is in the normally closed condition, no signal
will be heard.
Move to the location of the alarm switch and open the
switch. The tester will produce a distinct audible signal
that will continue to sound even after the switch is
returned to its normally closed position. In the "latching"
mode, the captured occurrence will continue to sound
until the "RESET" button on the PE620 is depressed.
APPLICATIONS NOTE: High resistance intermittent
faults, commonly known as "high swingers," are often
difficult to locate and result in numerous call backs for
service technicians. Poor quality mechanical connections
and dam aged conductors can be identified by using
PE620 to check continuity discontinuity in the "Latching"
mode (see Testing Switches Using Continuity/
Discontinuity Function). Moving along the circuit path
while agitating the conductors and alarm contacts will
often cause a weakened circuit to fail. The PE620 will
audibly capture that occurrence (100ms) and identify the
general area of the failure. Examples of this process
would include: shaking closed doors, pounding on walls
where cable drops have been installed, carefully tapping
window glass, etc.As a technician becomes more familiar
with the PE620, "high swingers" will, become easier to
locate using this process.
Polarity/Voltage Test
This test is performed with the slide switch in the OFF
position. Connect the red and black leads to the wires to
be tested.Testing can also be done through the modular
cord Line 1. If the red lead is negative relative to the black
lead then the LED will light green.For reversed polarity the
LED will light red. For AC voltage the LED will light red and
green (may appear yellow). At least 15 volts must be
present to light the LED and the higher the voltage, the
brighter the LED.
Specifications
Electrical
Output Power (into 600 Ohm) . . . . . . . . . . +3dBm
Output Frequency . . . . . . . 900/980Hz alternating
Voltage Protection . . . . . . . . . . . . . . . . . 120VAC
Continuity:
Normally-open . On < 50k Ohm, Off > 80k Ohm
Normally-closed On > 120k Ohm, Off < 80k Ohm
Latch Sensitivity . . . . . . any occurrence > 100ms
Battery . . . . . . . . . . . . . . . . . . . . . . . . . One 9Vdc
Battery Life:
Tone Mode (nominal) . . . . . . . . . . . . . 100 hours
Cont/Discont Mode (nominal) . . . . . . . 15 hours
Overvoltage Protection . . . . . Cat I, 150V to Gnd
Physical
Length . . . . . . . . . . . . . . . . . . . . . 113 mm (4.45”)
Width . . . . . . . . . . . . . . . . . . . . . . 60 mm (2.375”)
Depth . . . . . . . . . . . . . . . . . . . . . . . . 25 mm (1.0”)
Weight . . . . . . . . . . . . . . . . . . . . 0.15 kg (5.44 oz)
Operating/Storage Conditions
Operating Temperature:
Celsius . . . . . . . . . . . . . . . . . . . . . . 0°C to 50°C
Fahrenheit . . . . . . . . . . . . . . . . . . 32°F to 122°F
Storage Temperature:
Celsius . . . . . . . . . . . . . . . . . . . . . -50°C to 75°C
Fahrenheit . . . . . . . . . . . . . . . . . -58°F to 167°F
Maintenance
Battery Replacement
1. Turn the unit off.
2. Disconnect the unit from the circuit.
3. Remove screw and remove battery cover.
4. Install one (1) 9-volt battery
5. Reinstall cover. DO NOT OVERTIGHTEN SCREW
Cleaning
Periodically wipe with a damp cloth and mild detergent;
do not use abrasives or solvents.
Fig. 2
Déconnectez la paire de la boucle du panneau de
contrôle.Connectez les fils rouge et noir de test à la paire.
Faites glisser le commutateur en position TONE et
attendez une légère tonalité du haut-parleur interne de
l´appareil pour le bon positionnement des commutateurs
et la fonction de tonalité.
Déplacez-vous vers le commutateur testé et activez la
sonde. Passez l´embout de la sonde sur le commutateur
et notez la présence et le volume de la tonalité.

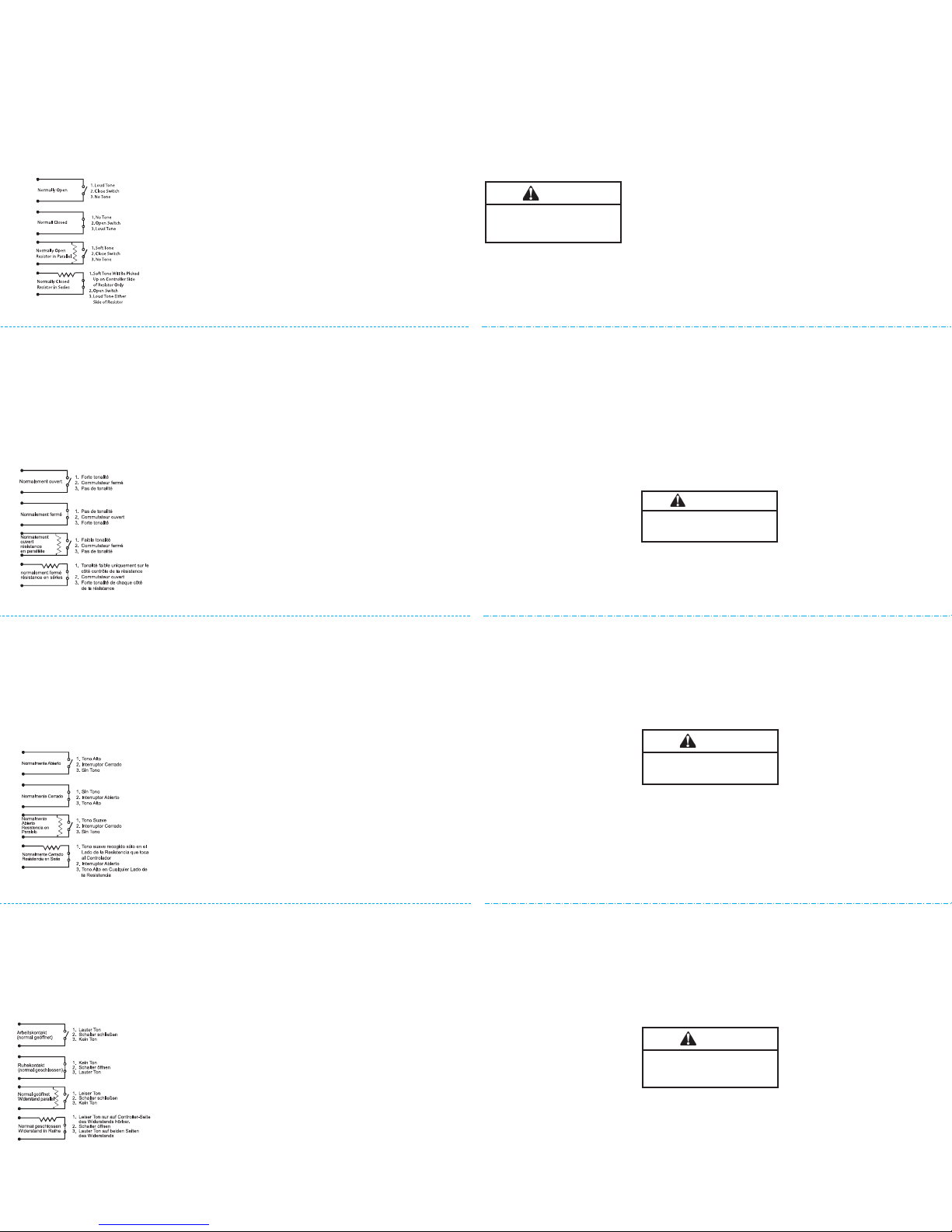

Les schémas suivants montrent les caractéristiques de la
tonalité pour chaque type spécifique de commutateur :
Test des commutateurs avec utilisation
de la fonction continuité /discontinuité
Pour tester, avec le modèle PE620, la
continuité/discontinuité des commutateurs d´alarmes,
connectez les fils de test noir et rouge à la paire de la
boucle. Pour réaliser cette opération, aucun autre
équipement de test n´est requis. Avec son support
magnétique, le modèle PE620 peut être fixé à la porte ou
l´armoire du panneau de commande.
Tester un commutateur normalement
ouvert :
Méthode 1 :
Reliez les fils de test rouge et noir à la paire de la boucle
préalablement déconnectée du panneau
de contrôle.
Faites glisser le commutateur en position N.O. Si le
commutateur d´alarme est normalement ouvert, aucun
signal sonore n´est perceptible.
Déplacez-vous à l´emplacement du commutateur
d´alarme et fermez-le. Le testeur produit un signal
clairement audible. L´appareil PE620 sonne jusqu´à ce
que le commutateur redevienne normalement ouvert.
Méthode 2 :
Reliez les fils de test rouge et noir à la paire de
la boucle préalablement déconnectée du panneau
de contrôle.
Faites glisser le commutateur en position N.O LATCH.Si
le commutateur d´alarme est normalement ouvert, aucun
signal sonore n´est perceptible.
Déplacez-vous à l´emplacement du commutateur
d´alarme et fermez-le. Le testeur produit un signal
clairement audible qui se prolonge même après que le
commutateur est revenu à la position normalement
ouvert. En mode « verrouillage » (latching) , l´occurrence
mémorisée continue à retentir jusqu´à ce que vous
appuyiez sur le bouton RESET de l’appareil.
REMARQUE : l´appareil PE620 ne détecte pas la
fermeture d´un commutateur normalement ouvert avec
une résistance branchée en parallèle. Il est possible, en
utilisant la fonction de tonalité, de tester un circuit
normalement ouvert avec une résistance branchée
en parallèle.
Tester un commutateur normalement fermé :
(avec ou sans résistances branchées en série)
Méthode 1 :
Reliez les fil de test rouge et noir à la paire en boucle,
préalablement déconnectée du panneau de contrôle.
Faites glisser le commutateur en position N.C. Si le
commutateur d´alarme est normalement fermé, aucun
signal sonore n´est perceptible. Déplacez-vous à
l´emplacement du commutateur d´alarme et ouvrez-le.
Le testeur produit un signal clairement audible.Le modèle
PE620 sonne jusqu´à ce que le commutateur redevienne
normalement ouvert.
Méthode 2 :
Reliez le fil de test rouge et le fil de test noir à la paire de
la boucle, préalablement déconnectée du panneau de
contrôle.
Faites glisser le commutateur en position N.C. LATCH.Si
le commutateur d´alarme est normalement fermé, aucun
signal sonore n´est perceptible.
Déplacez-vous à l´emplacement du commutateur
d´alarme et ouvrez-le. Le testeur produit un signal
clairement audible qui se prolonge après que le
commutateur redevienne normalement fermé.
En mode « verrouillage », l´occurrence mémorisée
continue à retentir jusqu´à ce que vous appuyiez sur le
bouton RESET de l’appareil.
REMARQUE CONCERNANT LES APPLICATIONS :
les défaillances aléatoires persistantes, connues en
anglais sous le nom de « high swingers » (fortes
oscillations), sont souvent difficiles à localiser et obligent
à recourir fréquemment aux techniciens de maintenance.
Une médiocre qualité des connexions mécaniques et des
conducteurs endommagés peuvent être identifiés en
utilisant le modèle PE620 pour vérifier la
continuité/discontinuité en mode « verrouillage »
(reportez-vous à la section Test des commutateurs
utilisant la fonction continuité/discontinuité). Remuer les
fils conducteurs lors du déplacement le long du circuit
peut provoquer une panne d’un circuit déjà affaibli. Le
modèle PE620 est alors capable de mémoriser
l´occurrence (100 ms) et d´identifier la zone globale de
défaillance.Exemples de ce type de processus :secouer
des portes fermées, marteler les murs où des câbles
d’interface de raccordement ont été installés, taper,
même doucement, sur des vitres de fenêtres, etc. Au fur
et à mesure qu´un technicien se familiarise avec le
modèle PE620, ces fortes perturbations deviennent plus
faciles à localiser en utilisant cette méthode.
Test de polarité et de tension
électrique
Ce test se réalise avec le commutateur à glissement en
position OFF. Connectez les fils rouge et noir aux fils à
tester.Le test peut également s´effectuer avec le cordon
modulaire Line 1. Si le fil rouge est négatif par rapport au
fil noir, la DEL s´allume en vert. En cas de polarité
inversée, la DEL s´allume en rouge. En cas de tension
alternative, la DEL s´allume en rouge et en vert (elle peut
apparaître jaune). La DEL s´allume à partir de 15 volts
minimum ; plus la tension électrique est élevée, plus la
DEL est lumineuse.
Spécifications
Électriques
Puissance de sortie (pour 600 Ohm) . . . . +3 dBm
Fréquence de sortie . . .900/980 Hz en alternance
Protection contre les surtensions… . . . . . 120 Vca
Continuité :
Normalement ouvert
. . . . . . . . . .On < 50 k Ohm, Off > 80 k Ohm
Normalement fermé
. . . . . . . . .On > 120 k Ohm, Off < 80 k Ohm
Sensibilité de verrouillage
. . . . . . . . . . . . . . .toute occurrence > 100 ms
Pile . . . . . . . . . . . . . . . . . . . . . . . . .une de 9 Vcc
Durée de la pile :
Mode tonalité (nominal) . . . . . . . . . . .100 heures
Mode continu/discont . . . . . . . . . . . . . .15 heures
Protection contre les surtensions
. . . . . . . . . . . . . . . . .Cat. I, 150 V à la masse
Physiques
Longueur . . . . . . . . . . . . . . . . . . . . . . . . . .113 mm
Largeur . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 mm
Profondeur . . . . . . . . . . . . . . . . . . . . . . . . . .25 mm
Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150 g
Conditions de fonctionnement et
de stockage
Température en fonctionnement :
Celsius . . . . . . . . . . . . . . . . . . . . . . .0° C à 50° C
Fahrenheit . . . . . . . . . . . . . . . . . . .32° F à 122° F
Température de stockage :
Celsius . . . . . . . . . . . . . . . . . . . . .-50° C à 75° C
Fahrenheit . . . . . . . . . . . . . . . . . .-58° F à 167° F
Entretien
Remplacement de la pile
1. Éteignez l´appareil.
2. Déconnectez l´appareil du circuit.
3. Retirez la vis et le couvercle de la pile.
4. Installez une pile de 9 volts.
5. Remettez le couvercle. NE SERREZ PAS LA VIS
DE MANIÈRE EXCESSIVE.
Fig. -2
para confirmar que la función de tono y la configuración
del interruptor son apropiados.
Mueva el interruptor bajo prueba y active la sonda.
Explore el interruptor con la punta de la sonda fijándose
si hay presencia y nivel de tono.
Los siguientes diagramas indican las características de
tono para cada condición específica del interruptor:
Probando Interruptores Usando la
Función de Continuidad /
Discontinuidad
Se logra probar los interruptores de alarma para revisar
continuidad / discontinuidad con el PE620 usando los
cables de prueba ROJO y NEGRO conectados al par
bucle.No se requiere ningún otro equipo de prueba para
desarrollar esta operación. Con su placa magnética
trasera,elPE620puedemontarseenelgabineteopuerta
del panel de control.
Para probar un interruptor
Normalmente Abierto:
Método 1:
Conecte los cables de prueba ROJO y NEGRO al par
bucle que ha sido desconectado del panel de control.
Mueva el interruptor deslizable a la posición “N.O.”. Si el
interruptor de la alarma está en la condición
normalmente abierta, no se oirá ninguna señal.
Localice el interruptor de la alarma y cierre el interruptor.
El verificador producirá una señal distinta audible.
El PE620 continuará sonando hasta que el interruptor
haya regresado a su posición normalmente abierta.
Método 2:
Conecte los cables ROJO y NEGRO al par bucle que ha
sido desconectado del panel de control.
Mueva el interruptor deslizable a la posición “N.O.
LATCH”. Si el interruptor de la alarma está en
la condición normalmente abierta, no se oirá ninguna
señal.
Localice el interruptor de la alarma y cierre el interruptor.
El verificador producirá una señal distinta audible que
continuará sonando aún después de que el interruptor
haya regresado a su posición normalmente abierta. En el
modo Cautivo (LATCH)la ocurrencia capturada
continuará sonando hasta que el botón “RESET” del
PE620 sea pulsado.
NOTA: El PE620 no detectará un interruptor cerrado en
un interruptor normalmente abierto con una resistencia
en paralelo. Es posible probar un circuito normalmente
abierto con una resistencia en paralelo usando la
característica de tono (vea Probando Interruptores
Usando Función de Tono).
Para probar un interruptor
Normalmente Cerrado
(con o sin resistencias en serie)
Método 1:
Conecte los cables de prueba ROJO y NEGRO al par
bucle que ha sido desconectado del panel de control.
Mueva el interruptor deslizable a la posición “N.C”. Si el
interruptor de la alarma está en la condición
normalmente cerrada, no se oirá ninguna señal.
Localice el interruptor de la alarma y abra el interruptor.
El verificador producirá una señal distinta audible.
El PE620 continuará sonando hasta que el interruptor
haya regresado a su posición normalmente cerrada.
Método 2:
Conecte los cables de prueba ROJO y NEGRO al par
bucle que ha sido desconectado del panel de control.
Mueva el interruptor deslizable a la posición “N.C
LATCH”. Si el interruptor de la alarma está en la condición
normalmente cerrada, no se oirá ninguna señal.
Localice el interruptor de la alarma y abra el interruptor.
El verificador producirá una señal distinta audible que
continuará sonando aún después de que el interruptor
haya regresado a su posición normalmente cerrada. En
el modo Cautivo (LATCH)la ocurrencia capturada
continuará sonando hasta que el botón “RESET” del
PE620 sea pulsado.
NOTA PRÁCTICA: Las fallas intermitentes de alta
resistencia, comúnmente conocidas como “high
swingers” (grandes oscilaciones), son difíciles de
localizar y dan como resultado numerosas llamadas a los
técnicos de servicio. Las conexiones mecánicas
de pobre calidad y los conductores dañados pueden ser
identificados usando el PE620 para revisar
la continuidad / discontinuidad en el modo Cautivo (vea
Probando Interruptores Usando la Función Continuidad
/ Discontinuidad).Moverse a lo largo de la ruta del circuito
mientras se agitan los conductores y los contactos de la
alarma, frecuentemente causará que un circuito
debilitado falle. El PE620 audiblemente capturará esa
ocurrencia (100ms) e identificará el área general de la
falla. Ejemplos de este proceso podrían incluir: cerrar
puertas sacudiéndolas, golpear sobre la pared por donde
han sido instalados los cables, golpear suavemente
vidrios de ventana, etc. Según como el técnico vaya
familiarizándose con el PE620, estas “grandes
oscilaciones” serán más fáciles de localizar usando este
proceso.
Prueba de Polaridad / Voltaje
Esta prueba se hace con el interruptor deslizable en la
posición OFF (apagado). Conecte los cables rojo y negro
a los cables a ser revisados. La prueba también puede
ser hecha a través del cordón modular Línea 1.Si el cable
rojo es negativo con relación al cable negro, entonces el
LED prenderá verde. Para la polaridad invertida el LED
prenderá rojo.Para voltaje de AC el LED prenderá rojo y
verde (puede aparecer amarillo).Deben estar presentes
al menos 15 volts para iluminar el LED y cuanto más
voltaje existe, más brillará el LED.
Especificaciones
Eléctricas
Potencia de Salida (en 600 Ohm) . . . . . . .+3dBm
Frecuencia de Salida. .....900/980Hz alterna
Protección de Voltaje . . . . . . . . . . . . . . . . .120VAC
Continuidad:
Normalmente-abierto
. . . . . . . . . .On < 50 k Ohm, Off > 80 k Ohm
Normalmente-cerrado
. . . . . . . . .On > 120 k Ohm, Off < 80 k Ohm
Sensibilidad Latch .cualquier ocurrencia > 100ms
Batería . . . . . . . . . . . . . . . . . . . . . . . . . .Una 9Vdc
Duración de Batería:
Modo Tono (nominal) . . . . . . . . . . . . . .100 horas
Modo Cont/Discont (nominal) . . . . . . . .15 horas
Protección de Sobrevoltaje . . .Cat l, 150V a tierra
Físicas
Largo . . . . . . . . . . . . . . . . . . . . . . .113 mm (4.45”)
Ancho . . . . . . . . . . . . . . . . . . . . . .60 mm (2.375”)
Profundidad . . . . . . . . . . . . . . . . . . . .25 mm (1.0”)
Peso . . . . . . . . . . . . . . . . . . . . . . 0.15 kg (5.44 oz)
Condiciones de Operación/
Almacenaje
Temperatura de Operación:
Centígrados . . . . . . . . . . . . . . . . . . . 0°C a 50°C
Fahrenheit . . . . . . . . . . . . . . . . . . . .32°F a 122°F
Temperatura de Almacenaje:
Centígrados . . . . . . . . . . . . . . . . . . -50°C a 75°C
Fahrenheit . . . . . . . . . . . . . . . . . . . -58°F a167°F
Mantenimiento
Reemplazo de la Batería
1. Apague la unidad.
2. Desconecte la unidad del circuito.
3. Retire el tornillo y la cubierta de la batería.
4. Instale una (1) batería de 9-volts.
5. Reinstale la tapa. NO APRIETE DE MÁS
EL TORNILLO.
Limpieza
Periódicamente limpie con un trapo húmedo
y detergente suave;no use abrasivos o solventes.
Fig. -2
Induktivverstärker der Serie 200 eignen sich ideal für
diese Anwendung.
Das Schleifenpaar von der Schalttafel trennen. Die
ROTEN und SCHWARZEN Prüfleitungen mit dem
Schleifenpaar verbinden. Den Schiebeschalter auf
„TONE“ stellen und im internen Lautsprecher des
Modells PE620 auf einen leisen Ton achten, der auf eine
einwandfreie Schalterstellung und Tonfunktion hinweist.
Begeben Sie sich zu dem zu prüfenden Schalter und
aktivieren Sie die Sonde. Den Schalter mit der
Sondenspitze abtasten und auf das Vorhandensein und
die Lautstärke des Tons achten.
Die folgenden Diagramme zeigen die Tonmerkmale für
bestimmte Schalterzustände:
Prüfen von Schaltern mit der
Durchgangs-/Unterbrechungsfunktion
Um Alarmschalter mit dem PE620 auf
Durchgang/Unterbrechung zu testen, wird die ROTE und
SCHWARZE Prüfleitung mit dem Schleifenpaar
verbunden. Eine weitere Prüfausrüstung ist hierzu
nicht erforderlich. Durch seine magnetische Rückwand
kann das Modell PE620 bequem an der Schalttafeltür
oder am Schaltschrank befestigt werden.
Prüfen eines Arbeitskontaktschalters:
Methode 1:
Die ROTE und SCHWARZE Prüfleitung mit
dem Schleifenpaar verbinden, das von der Schalttafel
getrennt wurde. Den Schiebeschalter auf
„N.O.“ stellen. Wenn sich der Alarmschalter im
Arbeitskontaktzustand (geöffnet) befindet, ist kein Signal
hörbar.
Begeben Sie sich zum Ort des Alarmschalters
und schließen Sie den Schalter. Der Prüfer erzeugt ein
klar hörbares Signal. Das Prüfgerät PE620 ist weiterhin
hörbar, bis der Schalter wieder in die
Arbeitskontaktstellung (geöffnet) gebracht wird.
Methode 2:
Die ROTE und SCHWARZE Prüfleitung mit dem
Schleifenpaarverbinden,dasvon der Schalttafel getrennt
wurde. Den Schiebeschalter auf „N.O. LATCH“ stellen.
Wenn sich der Alarmschalter im Arbeitskontaktzustand
(geöffnet) befindet, ist kein Signal hörbar.
Begeben Sie sich zum Ort des Alarmschalters und
schließenSie den Schalter.Das Prüfgerät erzeugt ein klar
hörbares Signal, das weiterklingt, auch nachdem der
Schalter in die Arbeitskontaktstellung (geöffnet)
zurückgestellt wurde.In diesem Arretiermodus ertönt das
eingefangene Signal, bis die Rücksetztaste (RESET) am
PE620 gedrückt wird.
HINWEIS: Das Prüfgerät PE620 erkennt nicht das
Schließen eines Arbeitskontaktschalters mit einem
parallel geschalteten Widerstand. Das Prüfen eines
Arbeitskontaktschalters mit einem parallel geschalteten
Widerstand ist mit der Tonfunktion möglich (siehe „Prüfen
von Schaltern mit der Tonfunktion“).
Prüfen eines Ruhekontaktschalters:
(mit oder ohne in Reihe geschalteten Widerständen)
Methode 1:
Die ROTE und SCHWARZE Prüfleitung mit dem
Schleifenpaarverbinden,dasvon der Schalttafel getrennt
wurde.Den Schiebeschalter auf „N.C.“ stellen. Wenn sich
derAlarmschalter im Ruhekontaktzustand (geschlossen)
befindet, ist kein Signal hörbar.
Begeben Sie sich zum Ort des Alarmschalters und öffnen
Sie den Schalter. Der Prüfer erzeugt ein klar hörbares
Signal. Das Prüfgerät PE620 ist weiterhin hörbar, bis der
Schalter wieder in die Ruhekontaktstellung
(geschlossen) gebracht wird.
Methode 2:
Die ROTE und SCHWARZE Prüfleitung mit dem
Schleifenpaarverbinden,dasvon der Schalttafel getrennt
wurde. Den Schiebeschalter auf „N.C. LATCH“ stellen.
Wenn sich der Alarmschalter im Ruhekontaktzustand
(geschlossen) befindet, ist kein Signal hörbar.
Begeben Sie sich zum Ort des Alarmschalters und öffnen
Sie den Schalter.Das Prüfgerät erzeugt ein klar hörbares
Signal, das weiterklingt, auch nachdem der Schalter in
die Ruhekontaktstellung (geschlossen) zurückgestellt
wurde.In diesem Arretiermodus ertönt das eingefangene
Signal, bis die Rücksetztaste (RESET) am PE620
gedrückt wird.
ANWENDUNGS HINWEIS: Unregelmäßig
auftretende überhöhte Widerstände sind häufig
schwierig zu lokalisieren und führen zu zahlreichen
Rückrufen von Wartungstechnikern. Schlechte
mechanische Verbindungen und beschädigte Leiter
lassen sich mit dem PE620 zum Prüfen auf
Durchgang/Unterbrechung im Arretiermodus erkennen
(siehe „Prüfen von Schaltern mit der
Durchgangs/Unterbrechungs-funktion“). Durch Abtasten
des Leitungswegs und Erregen der Leiter und
Alarmkontakte kann eine geschwächte Schaltung häufig
ausfallen. Das PE620 erfasst hörbar dieses Auftreten
(100 ms) und identifiziert den allgemeinen Bereich des
Fehlers. Beispiele für diesen Vorgang: Schütteln von
geschlossenen Türen, Schlagen an Wände, in denen
Kabel verlegt sind, leichtes Klopfen an Fensterscheiben
usw. Mit dem Vertrautwerden des PE620 lassen sich
diese intermittierenden Fehler leichter durch diesen
Vorgang lokalisieren.
Polaritäts-/Spannungsprüfung
Dieser Test wird mit dem Schiebeschalter in der OFF-
Position vorgenommen. Die rote und schwarze Leitung
mit den zu prüfenden Adern verbinden. Der Test ist auch
mit dem Modulkabel Line 1 möglich. Wenn die rote
Leitung relativ zur schwarzen Leitung negativ ist, leuchtet
die LED grün.Bei umgekehrter Polarität leuchtet die LED
rot. Bei Wechselspannung blinkt die LED rot und grün
(kann als gelb erscheinen). Damit die LED aufleuchtet,
müssen mindestens 15 V vorhanden sein; je höher die
Spannung, desto heller leuchtet die LED.
Technische Daten
Elektrisch
Ausgangsleistung (in 600 Ω) . . . . . . . . . .+3 dBm
Ausgangsfrequenz . . . . . .900/980 Hz alternierend
Spannungsschutz . . . . . . . . . . . . . . . . . . . .120 V~
Durchgang:
Normal offen (Arbeitskontakt)
. . . . . . . . . . . . . . .Ein < 50 kΩ, Aus > 80 kΩ
Normal geschlossen (Ruhekontakt)
. . . . . . . . . . . . . .Ein > 120 kΩ, Aus < 80 kΩ
Arretierempfindlichkeit . . . . . . .Auftreten > 100 ms
Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 V
Batteriebetriebsdauer:
Tonmodus (nominal) . . . . . . . . . . . .100 Stunden
Cont/Discont-Modus (nominal) . . . . .15 Stunden
Überspannungsschutz . . . .Kat. I, 150 V an Masse
Abmessungen
Länge . . . . . . . . . . . . . . . . . . . . . . .113 mm (4,45”)
Breite . . . . . . . . . . . . . . . . . . . . . . .60 mm (2,375”)
Tiefe . . . . . . . . . . . . . . . . . . . . . . . . . .25 mm (1,0”)
Gewicht . . . . . . . . . . . . . . . . . . . .0,15 kg (5,44 oz)
Betriebs- und Lagerungsbedingungen
Betriebstemperatur:
Celsius . . . . . . . . . . . . . . . . . . . . . . .0°C bis 50°C
Fahrenheit . . . . . . . . . . . . . . . . . .32°F bis 122°F
Lagerungstemperatur:
Celsius . . . . . . . . . . . . . . . . . . . . .-50°C bis 75°C
Fahrenheit . . . . . . . . . . . . . . . . . .-58°F bis 167°F
Wartung
Batteriewechsel
1. Das Gerät ausschalten.
2. Das Gerät von der Schaltung trennen.
3. Die Schraube und den Batteriedeckel entfernen.
4. Eine (1) 9-V-Batterie einsetzen.
5. Deckel wieder aufsetzen. SCHRAUBE NICHT ZU
FEST ANZIEHEN.
Reinigen
Das Gerät regelmäßig mit einem feuchten Tuch und
einem milden Reinigungsmittel abwischen. Keine
Scheuer- oder Lösungsmittel verwenden.
Abb. 2
WARNING
Before opening the case, remove the test
leads from the circuit and shut off the unit.
Failure to observe these warnings can result
in severe injury or death.
Avant d'ouvrir le boîtier, débranchez l’appareil du
circuit et éteignez-le. Le non-respect de ces
avertissements peut causer des blessures graves
ou la mort.
AVERTISSEMENT
ADVERTENCIA
Antes de abrir la caja, retire los conductores de
prueba del circuito y apague la unidad.
No cumplir con estas advertencias puede resultar
en lesiones graves o muerte.
ACHTUNG
Vor Öffnen des Gehäuses die Messleitungen von
der Leitung entfernen und das Gerät abschalten.
Nichtbeachten dieser Sicherheitsvorkehrungen
kann zu schweren Verletzungen oder zum Tod
führen.
Nettoyage
Essuyez régulièrement l´appareil à l´aide d´un chiffon
humide et d’un détergent doux. N´utilisez pas de produits
abrasifs ni de solvants.
Tempo – Mesa | Formerly Progressive Electronics
Telephone: +1 815 397-4279
Toll-free in the US and Canada: 1 800 282-7941
Facsimile: +1 815 397-1865
www.tempo.textron.com
One-Year Limited Warranty
Tempo warrants to the original purchaser of these goods
for use that these products will be free from defects in
workmanship and material for one year, excepting normal
wear and abuse.
For allTest Instrument repairs, you must first request a
Return Authorization Number by contacting our
Customer Service department at:
toll free in the US and Canada 800 642-2155
Telephone +1 760 598-8900
Facsimile +1 760 598-5634.
This number must be clearly marked on the shipping label.
Ship units Freight Prepaid to:
Tempo Repair Center,
1390 Aspen Way, Vista CA 92081 USA.
Mark all packages:
Attention:TEST INSTRUMENT REPAIR.
For items not covered under warranty (such as dropped,
abused, etc.) repair cost quote available upon request.
Note: Prior to returning any test instrument, please check to
make sure batteries are fully charged.
Tempo – Mesa | Anciennement
Progressive Electronics
Téléphone : +1 815 397-4279
Numéro sans frais aux États-Unis et au Canada :
1 800 282-7941
Télécopieur : +1 815 397-1865
www.tempo.textron.com
Garantie limitée d'un an
Tempo garantit à l’acheteur initial de ces produits que ceux-
ci sont libres de défauts de matériaux et de vices de
fabrication pendant une période d’un an, exception faite de
l’usure normale et des abus.
Pour toute réparation d'appareil de vérification, vous devez
obtenir un numéro d'autorisation de retour de marchandise
auprès de notre service à la clientèle en appelant le
+1 760 598-8900 Télécopieur +1 760 598-5634.(Numéro
sans frais aux États-Unis et au Canada : 800 642-2155).Ce
numéro doit être clairement indiqué sur l’étiquette d’envoi.
Expédiez les appareils port payé à
Tempo Repair Center,
1390 Aspen Way, Vista CA 92081 États-Unis.
Veuillez inscrire la mention suivante sur tous les colis :
Attention:TEST INSTRUMENT REPAIR.
Pour les articles non couverts par la garantie (chute,
utilisation abusive, etc.), un devis de réparation est
disponible sur demande.
Remarque : avant de renvoyer un instrument de vérification,
veuillez vous assurer que la batterie est encore chargée.
Tempo – Mesa | Anteriormente conocida como
Progressive Electronics
Teléfono: +1 815 397-4279
Llamada gratis desde los EE.UU. y Canadá:
1 800 282-7941
Fax: +1 815 397-1865
www.tempo.textron.com
Garantía limitada de un año
Tempo garantiza este equipo contra defectos de material o
de mano de obra, por el periodo de un año a partir de la
fecha de compra.Esta garantía no se aplicara a ningún
defecto, falla o daño causado por uso indebido o
mantenimiento inadecuado.
Si su equipo necesita ser reparado usted debe solicitar un
numero de Autorización de Devolución de Material (RMA #)
contactando el departamento de servicios al consumidor
de Tempo a los siguientes números telefónicos:
Llamadas gratis dentro de los EE.UU.y Canadá:
800-642-2155
Tel: +(760) 598-8900
Fax: +(760) 598-5634
Después de obtener él numero de autorización envié la
unidad con el flete prepagado a la siguiente dirección:
TEMPO
Attention:TEST INSTRUMENT REPAIR
RMA#______________
1390 Aspen Way, Vista, CA 92081 USA
Si el equipo esta fuera de garantía usted puede obtener
una cotización del costo de reparación comunicándose con
el departamento de servicios al consumidor a los teléfonos
ya indicados.
Nota: Antes de devolver este equipo para ser reparado
compruebe que las baterías están cargadas y debidamente
instaladas.
Tempo – Mesa | ehemals Progressive Electronics
001-480-966-2931 • Fax: 001-480-967-8602
Gebührenfrei in den USA und Kanada:
1-800-282-7941
www.tempo.textron.com
Einjährige beschränkte Garantie
Tempo garantiert dem Erstkäufer dieser Produkte, dass sie
unter Ausschluss von normalemVerschleiß oder
Missbrauch ein Jahr lang frei von Material- und
Herstellungsfehlern sind.
Bei allen Reparaturen an Prüfgeräten muss zunächst eine
Rücksendungserlaubnisnr.(RA No.) bei der
Kundendienstabteilung unter:
Gebührenfrei in den USA und Kanada: 800 642-2155
Telephone +1 760 598-8900
Fax +1 760 598-5634.
Diese Nummer muss gut lesbar auf dem Versandetikett
angegeben werden. Alle Geräte freigemacht an
Tempo Repair Center,
1390 Aspen Way, Vista CA 92081 USA
A senden und mit
Attention “TEST INSTRUMENT REPAIR“ beschriften.
Bei Geräten ohne Garantieschutz (z.B.gefallene oder
missbrauchte Geräte) kann ein Kostenvoranschlag für die
Reparatur eingeholt werden.
Hinweis: Bitte laden Sie vor dem Einsenden die Batterien
des Geräts vollständig auf.
