Bedienung

10 Testboy® Profi LED Plus

Bedienung

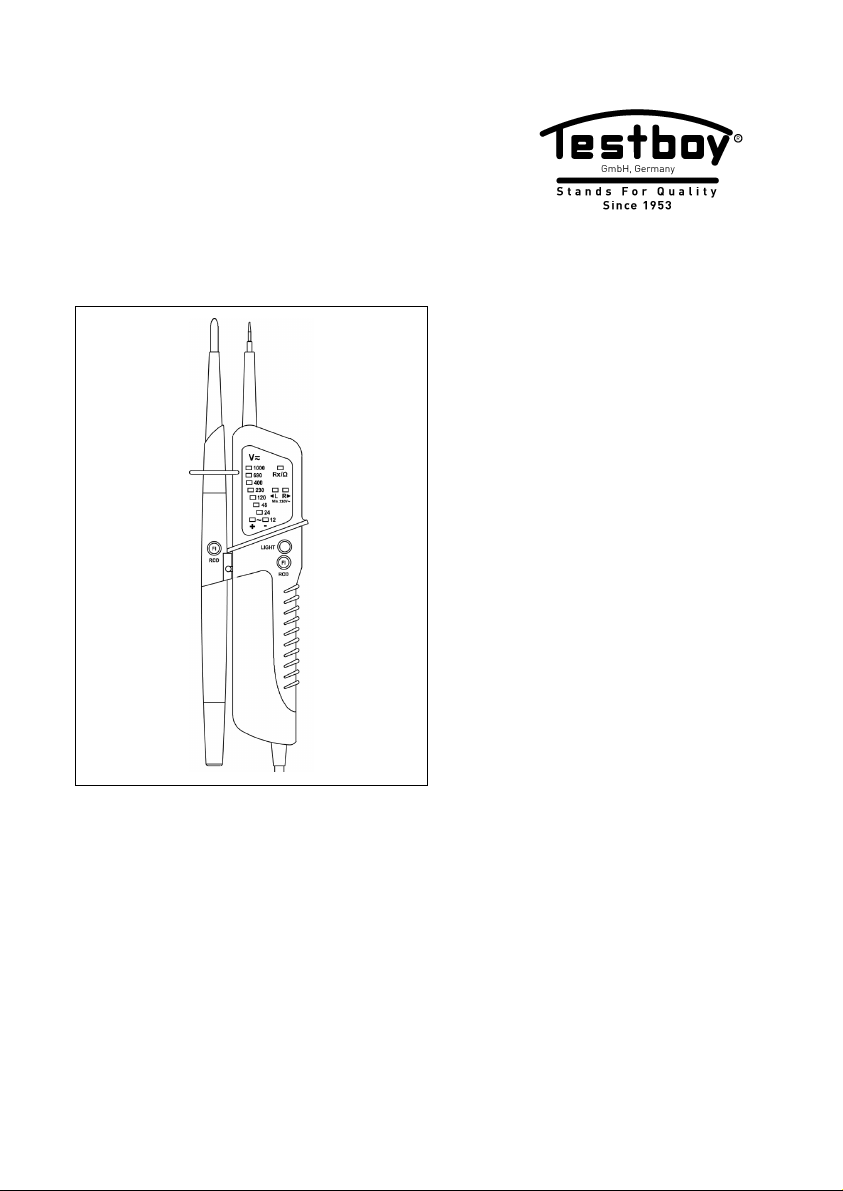

Vielen Dank, dass Sie sich für den Testboy®Profi LED Plus, einen zweipoli-

gen Spannungsprüfer mit LED-Anzeige, entschieden haben. Es können

Gleich- und Wechselspannungen von 6 V bis 1000 V, Polaritäts-, Dreh-

feldrichtungs-, und Durchgangsprüfungen bis 500 kΩund FI/RCD-Tests

durchgeführt werden.

Der Testboy®Profi LED Plus ist durch die hohe Schutzart (IP65) auch bei

rauem Einsatz verwendbar.

Sicherheitshinweise

Sie haben sich für ein Gerät entschieden, das Ihnen ein hohes Maß an Sicher-

heit bietet. Es entspricht den Normen IEC/EN 61243-3, DIN VDE 0682-401.

Um eine gefahrlose und richtige Anwendung sicherzustellen, ist es unerläss-

lich, dass Sie diese Bedienungsanleitung vor dem ersten Gebrauch voll-

ständig durchlesen.

Es gelten folgende Sicherheitsvorkehrungen:

| Der Spannungsprüfer muss kurz vor dem

Einsatz auf Funktion übergeprüft werden

(VDE-Vorschrift 0105, Teil 1). Vergewissern,

dass Messleitungen und Gerät in einwand-

freiem Zustand sind. Überprüfen Sie das Ge-

rät an einer bekannten Spannungsquelle, z.B.

230 V-Steckdose.

| Fällt hierbei die Anzeige einer oder mehrerer

Funktionen aus, darf das Gerät nicht mehr

verwendet werden und muss von Fachperso-

nal überprüft werden.

| Gerät nur an den Handgriffen anfassen, ver-

meiden Sie die Berührung der Prüfspitzen!

| Prüfungen auf Spannungsfreiheit nur zweipo-

lig durchführen!

| Das Gerät darf nicht in feuchter Umgebung

betrieben werden!
