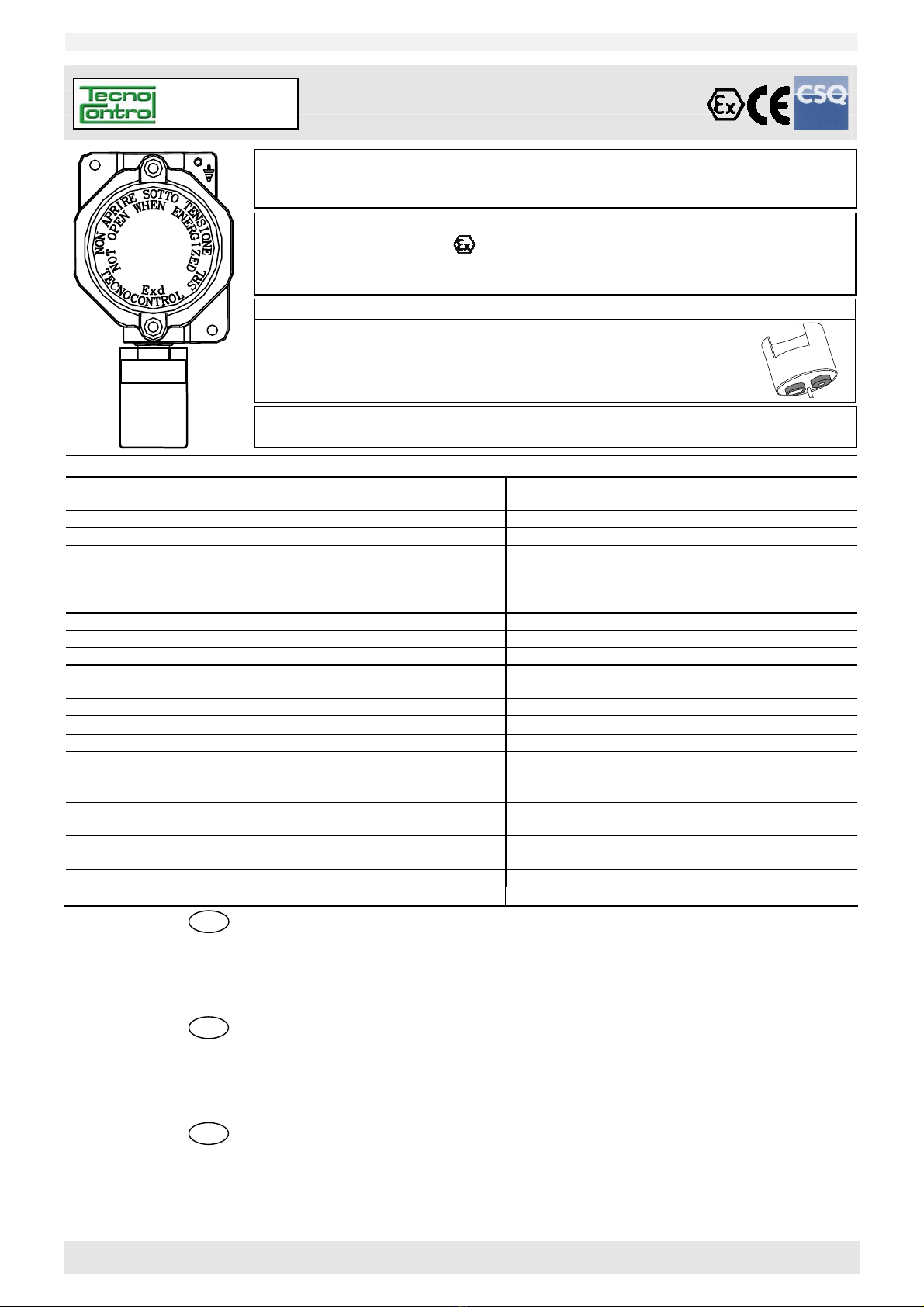

Tecnocontrol SE138PX User manual

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.1/12

(IST-2138.PX04.01-A_SE138PX-H.doc - 15.04.2011)

Rivelatore di Gas infiammabili con uscita Relé

Flammable Gas Detector with output relay

Détecteur ponctuel de gaz inflammables antidéflagrant

SE138PX

TECNOCONTROL S.r.l. - Via Miglioli, 47 20090 SEGRATE (MI) Tel. 02/26922890 - Fax 02/2133734

http: www.tecnocontrol.it e-mail:

[email protected]

Leggere Attentamente e Conservare quest’Istruzione.

Please read and keep this manual

Lire avec soin et garder la notice d’istruction

Marcatura ATEX / Ex marking / Marquage ATEX

II 2G Ex d IIC T6 Gb

Numero di Certificazione / Certificate number / numéro du certificat

CESI 03 ATEX 323 X

Modello / Model / Modele Calibrato per / Calibrated for / Tarée pour Cartuccia/Cartridge/Cartouche

SE138PE Acetilene / Acetylene / Acétylène ZSP02

SE138PS Stirene / Styrene / Styrène ZSP03

SE138PX-H Vedi Tabella 4 / seeTable 4 / Tableau 4 ZSP02

Con Cartuccia Sensore Sostituibile

Inside Replaceable Cartridge Sensor / Avec Cartouche Capteur échangeable

Caratteristiche tecniche / Technical specifications / Caractéristiques techniques

Alimentazione / Power supply / Alimentation 12÷24Vcc (-10/+15%) 2W

12÷24Vdc(-10/+15%) 2W / 12÷24Vcc(-10/+15%) 2W

Sensore / Sensor Type / Capteur Catalitico Pellistor / Catalytic Pellistor / Catalytique Pellistor

Cartuccia Sensore / Cartridge Sensor / Cartouche capteur Sostituibile / Replaceable / échangeable

Uscite a Stato solido (Relé)

Solid state Outputs Realys / Sortie Relais solid state Carico / Load / Charge MAX 24V/1A SPST

Uscita in Corrente / Current Output / Sortie en mA

Resistenza di carico / load resistor / résistance de charge

4 ÷ 20 mA lineare / Linear / linéaire

50 ohm / 12Vdc (-10%) - 500 ohm / 24Vdc (-10%)

Campo di misura / Standard Range / Champ de mesure 0 ÷ 100 % LIE / LEL

Limite Scala / Limits / Limite échelle 100 % LIE / LEL

Vita media in aria pulita / Average Life in fresh air / Vie moyenne en air pur 5 anni / years / ans

Tempo massimo di immagazzinamento

Max Storage Time / Temps maximum de stockage 12 mesi / 12 month / 12 mois

Tempo di risposta / Response Time /Temps de réponse T90< 60 secondi / seconds / secondes

Ripetibilità / Repeatability / Répétitivité 5% del segnale / signal

Precisione / Accuracy / Précision ± 10%

Linearità / Linearity / Linéairite Fino al / up to / jusqu'à 90% LIE / LEL

Deriva a lungo termine in aria pulita

Long time drift in fresh air /Dérive à long terme en air pur < ± 5 % LIE anno / LEL year / LIE/an

Temp./umidità di immagazzinamento /Storage Temp-Humidity

Température et hygrométrie de stockage

-20 ÷ + 55°C / 5 ÷ 95 % RH

non condensata / non condensed / non condensée

Temp./umidità di funzionamento / Operation Temp./Humidity

Température et hygrométrie de fonctionnement

-10 ÷ + 50 °C / 10÷90 % RH

non condensata / non condensed / non condensée

Pressione / Operation Pressure / Pression de fonctionnement Atmosferica / Atmospheric/ Atmosphérique ±10%

Dimensioni - Peso / Size- Weight / Dimensions du boîtier - poids 190 x 105 x 83 mm / 3Kg

I DESCRIZIONE ............................................................................................................................ 2

NOTE SUI VARI MODELLI..................................................................................................................... 2

FUNZIONAMENTO................................................................................................................................. 2

INSTALLAZIONE.................................................................................................................................... 3

AVVERTENZE ........................................................................................................................................ 3

VERIFICHE E CALIBRAZIONE.............................................................................................................. 3

GB DESCRIPTION ............................................................................................................................ 4

NOTES ON THE AVAILABLE MODELS................................................................................................ 4

OPERATIONAL DESCRIPTION............................................................................................................. 5

INSTALLATION ...................................................................................................................................... 5

WARNING............................................................................................................................................... 5

TEST and CALIBRATION ...................................................................................................................... 6

F DESCRIPTION ............................................................................................................................ 7

MODÈLES............................................................................................................................................... 7

FONCTIONNEMENT .............................................................................................................................. 7

INSTALLATION ...................................................................................................................................... 8

INSTRUCTIONS ..................................................................................................................................... 8

VÉRIFICATIONS ET ETALONNAGE .....................................................................................................9

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.2/12

I DESCRIZIONE

Il SE138P è un rivelatore di gas infiammabili, con sensore “Pellistor”, utilizzato in sistemi centralizzati d’allarme

per laboratori, industrie, e ambienti da proteggere da possibili fughe di gas infiammabili. Il rilevatore è certificato an-

tideflagrante, la custodia contiene il circuito elettronico e i morsetti di collegamento. Nel Portasensore, è alloggiata

la “Cartuccia Sensore Sostituibile” che contiene il sensore e i dati identificativi e di taratura.

Il SE138P ha 3 relé d’allarme impostabili in %LIE (Limite Inferiored’Esplosività), come indicato in Tabella 2. I relé d’allarme

sono a stato solido con un contatto libero da tensione. Sul Circuito elettronico sono posti 5 LED che indicano le

condizioni d’esercizio:

3° LED rosso "ALARM 3": Relé d’allarme ALARM 3.

2° LED rosso "ALARM 2": Relé d'allarme ALARM 2.

1° LED rosso "ALARM 1": Relé d’allarme ALARM 1.

LED verde "ON": Funzionamento normale.

LED giallo "FAULT": Sensore guasto o scollegato o a fondo scala o scaduto.

Il rilevatore ha anche un segnale d’uscita (S) 4÷20mA lineare con Fondo Scala del 100%LIE del gas misurato.

Questa uscita può essere utilizzata per collegare una centrale remota e/o per le operazioni di verifica e calibrazio-

ne utilizzando tramite codici, i tasti F1 e F2 posti sul Circuito delle Uscite (Relé).

NOTE SUI VARI MODELLI

I dati LIE dei Gas sotto indicati, sono riferiti alla norma EN 61779-1

SE138PE è tarato per rilevare Acetilene (C2H2)che è un gas incolore, più leggero dell’aria, molto infiammabile,

con l’aria forma miscele esplosive. La sua densità relativa all'aria è 0,9 ed il suo LIE è 2,3% volume.

SE138PS è tarato per rilevare Stirene (C8H8)a temperatura ambiente è un liquido oleoso trasparente giallastro,

che evapora a temperatura ambiente, i suoi vapori sono più pesanti dell’aria, tossici e infiammabili. La sua densità

relativa all'aria è mediamente 3,6 ed il suo LIE è circa 1,1%volume. Il suo principale impiego è come monomero

per la produzione di numerose materie plastiche.

SE138PX-H (Gas Vari) è tarato per rilevare i gas indicati in Tabella 4 ed è utilizzato in ambienti inquinati.

FUNZIONAMENTO

Il sensore catalitico “Pellistor” è poco sensibile alle variazioni d’umidità e temperatura. La taratura è eseguita per

uno specifico gas, ma è in grado di rilevare anche altri gas o solventi infiammabili, se presenti nello stesso locale.

Nota: i LED sono non sono visibili, quando la custodia è chiusa.

Preriscaldo: quando il trasmettitore è alimentato, inizia la fase di preriscaldo del sensore, segnalata dal lampeggio

del LED giallo "FAULT". Dopo circa 60 secondi, il LED giallo si spegne e si accende il verde “ON”, che indica il nor-

male funzionamento. Dopo questo tempo il sensore è in grado di rilevare il gas, ma raggiunge le condizioni di sta-

bilità ottimali dopo circa 4 ore di funzionamento continuo.

Funzionamento Normale: deve essere acceso il solo LED verde (ON).

1° Allarme:se la concentrazione di gas supera la prima soglia, si accende il 1°LED rosso (ALARM 1). Se il gas non si

riduce entro circa 12 secondi, interviene il 1° relé ALARM 1.

2° Allarme:se la concentrazione di gas supera la seconda soglia, si accende il 2°Led Rosso (ALARM 2). Se il gas

non si riduce entro circa 30 secondi, interviene il 2° relé ALARM 2.

3° Allarme:se la concentrazione di gas supera la terza soglia, si accende il 3°Led Rosso (ALARM 3) se il gas non

si riduce entro circa 60 secondi, interviene il 3° relé ALARM 3.

Guasti: sono indicati dall’accensione del LED giallo (FAULT), portando l’uscita “S” a 0mA e attivando il 4° relé

FAULT che è normalmente eccitato con un contatto NC libero da tensione. Se richiesto, può essere utilizzato per

segnalare a distanza la condizione di guasto e/o la mancanza d’alimentazione.

Se il LED giallo si accende ogni 4 secondi (con il LED verde acceso): indica che la “Cartuccia Sensore” ha superato

il suo limite di vita (circa 5 anni) e non è più garantito il suo corretto funzionamento. Il rilevatore continua a funzio-

nare normalmente, ma è necessario, al più presto, sostituire la “Cartuccia Sensore” con una nuova, il tipo da richie-

dere è indicato a Pagina 1. La procedura di sostituzione è descritta nella documentazione ad essa allegata.

Se il LED giallo è acceso e il verde è spento (relé "FAULT" attivato e uscita 0mA): indica più possibilità di guasto,

ovvero: 1) la configurazione dei Dip-Switch non è corretta, verificarne la posizione (Vedi Tabella 2-3). 2) la “Cartuccia

Sensore” è guasta, sostituirla con una nuova. 3) se è installata una “Cartuccia” nuova, o non è collegata correttamen-

te o non è stata montata quella compatibile. Controllare le connessioni con la cartuccia e la compatibilità (vedi a

pag. 1). Eseguite le verifiche spegnere e riaccendere l’apparecchio. Se la condizione persiste, sostituire e/o inviare

il rilevatore al fornitore per la riparazione.

Se il LED giallo e il verde sono accesi (relé "FAULT" attivato e uscita 0mA): probabilmente è guasta la “Cartuccia

Sensore”. Prima eseguire la “Regolazione dello ZERO”descritta nella sezione “Verifiche e Calibrazione”, poi spegnere e

riaccendere l’apparecchio, infine sostituire la “Cartuccia Sensore”. Se la condizione persiste, sostituire e/o inviare il

rilevatore al fornitore per la riparazione.

Se tutti i LED sono accesi, (tutti i relé attivati e uscita >24,0mA): indica, o il guasto della “Cartuccia Sensore”, oppure

una concentrazione di gas superiore al F.S. (100%LIE). Se non è presente alcuna fuga di gas e la condizione per-

siste anche dopo la sostituzione della “Cartuccia” inviare il rilevatore al fornitore per la riparazione.

TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.3/12

TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734

INSTALLAZIONE

I rilevatori vanno installati, posizionati ed eseguite le manutenzioni seguendo tutte le norme nazionali vigenti per

gli impianti elettrici nei luoghi con pericolo d’esplosione e le norme di sicurezza degli impianti.

Montaggio: in fig. 1 sono indicate le dimensioni. Il rilevatore va installato verticale con il sensore rivolto verso il basso.

Posizione del SE138PE: va fissato a circa 20-30 cm dal soffitto (l’Acetilene è un gas più leggero dell'aria).

Posizione del SE138PS:va fissato a circa 30-40 cm dal pavimento (i vapori di Stirene sono più pesanti dell'aria).

Posizione dei SE138PX-H:vanno fissati in alto per gas con densità inferiore a 1 (gas più leggero dell’aria) e in

basso con densità superiore a 1 (gas più pesante dell’aria). (vedi Tabella 4 e 5 in colonna 4).

Collegamenti elettrici (fig. 2):la distanza massima, cui può essere installato ogni singolo rivelatore dall'alimenta-

tore, è indicato nella Tabella 1 in funzione della sezione del cavo utilizzato. Nel caso d’alimentazione di più apparec-

chi in parallelo, è necessario calcolare la caduta di tensione sui tratti comuni dei cavi.

Normalmente va utilizzato un cavo (non schermato) a 2 conduttori per l’alimentazione + i conduttori per le uscite relé.

Se si usa anche il segnale d’uscita in mA, utilizzare cavo schermato a 3 conduttori + conduttori per le uscite relé. La

resistenza di carico massima con alimentazione 12Vcc (-10%) è 50 ohm, mentre a 24Vcc (-10%) è 500ohm (vedi fig. 4).

I morsetti d’alimentazione (sulla scheda principale) sono ad innesto polarizzati. Quelli dei relé d’allarme (sulla scheda usci-

te) sono fissi. Vanno sfilati per collegare i cavi. I relé, sono a stato solido, il carico resistivo massimo collegabile

è 24V/1A, hanno un contatto libero da tensione (SPST = 1 Singolo Contatto / Single Pole Single Throw) che può essere se-

lezionato NA (Normalmente Aperto) o NC (Normalmente Chiuso) con il Dip-Switch n. 4 (vedi Tabella 3). Con i Dip-Switch da

1 a 3 si determina a quali concentrazioni attivare gli allarmi.

NOTA: I Dip-Switch vanno posizionati prima d’alimentare l’apparecchio. Se si utilizza l’apparecchio con i

Dip-Switch in una posizione riservata, sarà attivata l’indicazione di Guasto (vedi “Funzionamento > Guasti”).

Importante:terminata l’installazione, alimentare l’apparecchio, attendere circa 1÷2 ore e poi per adattare il senso-

re alle condizioni ambientali, eseguire, se necessario, la “Regolazione dello Zero”(vedi “Verifiche e Calibrazione”).

AVVERTENZE

La vita utile del sensore in aria pulita è mediamente 5 anni. Al termine di questo periodo, indicato dallo strumen-

to con un lampeggio del Led Giallo ogni 4 secondi, è necessario sostituire la “Cartuccia Sensore”.

Verifiche Periodiche: si consiglia di eseguire ogni anno la verifica di funzionamento del rilevatore, Test Elettrico, Re-

golazione dello Zero e Verifica e Calibrazione con miscela Gas Metano/Aria, vedi sezione “Verifiche e Calibrazione”.

Nota: Il rilevatore non è in grado di rivelare perdite che avvengono fuori del locale in cui è installato o all'interno

dei muri o sotto il pavimento.

Importante:Il sensore catalitico Pellistor funziona solo in presenza d’Ossigeno. Non usare gas puri o l'ac-

cendino direttamente sul sensore che potrebbe essere irrimediabilmente danneggiato.

ATTENZIONE: Considerare che la vita utile del sensore può ridursi notevolmente in ambienti particolarmente in-

quinati o con vapori di sostanze infiammabili (in particolare i solventi). Alcune sostanze causano una riduzione

permanente di sensibilità, evitare che il sensore venga a contatto con vapori di Silicone (presente in vernici, sigil-

lanti e grassi), Tetraetile di Piombo o Esteri fosfati. Altre sostanze causano una temporanea perdita di sensibilità,

questi “inibitori” sono gli Alogeni, l’Idrogeno solforato, il Cloro, gli Idrocarburi clorurati (Trielina o Tetracloruro di

carbonio). Dopo un breve tempo in aria pulita, il sensore riprende il proprio funzionamento normale.

VERIFICHE E CALIBRAZIONE

NOTA IMPORTANTE: le seguenti operazioni vanno eseguite da personale esperto e addestrato, in quanto, sono

attivati i dispositivi d’allarme collegati alle uscite (relé).

Test Elettrico, Regolazione dello Zero e Calibrazione: per accedere a queste funzioni, è necessario inserire il

relativo “Codice” con i pulsanti F1 e F2. Per far sì che la pressione sul pulsante sia riconosciuta, tenerlo premuto

per circa un secondo (finche non si spegne per un attimo il LED verde). Dopodichè si può passare al pulsante suc-

cessivo. In caso d’errore basta aspettare circa 10 secondi e la sequenza è automaticamente cancellata.

Kit di Taratura e Bombole con Miscela Aria/Gas (per Calibrazione e Verifica): la miscela da utilizzare è:

Gas Metano al 20%LIE (0,88%volume) in aria (20,9% Ossigeno circa).

È possibile usare la bombola monouso, Tecnocontrol mod. BO200, completa di valvola d’erogazione, ed i-

noltre è necessario usare il kit di calibrazione Tecnocontrol mod. TC011.

“TEST ELETTRICO”(Codice Test: F2, F2, F1, F1): permette di effettuare il test funzionale del rilevatore. Dopo a-

ver inserito il “Codice Test”, si spengono tutti i LED e si disattivano tutti i relé. Quindi si accenderanno in sequenza, i

LED, dal giallo al 3° rosso cui corrisponde l’attivazione dei corrispondenti relé (relé "FAULT" con il LED giallo, relé

"ALARM1" con il 1° LED rosso, relé "ALARM2" con il 2° LED rosso, relé "ALARM3" con il 3° LED rosso). Alla fine, tutti i LED rimar-

ranno accesi per 5 secondi, poi il rilevatore tornerà nelle condizioni di funzionamento normale. Si consiglia esegui-

re questa operazione ogni 12 mesi in base all’utilizzo.

AVVERTENZA: Non è possibile eseguire l’operazione se sono già accesi il 1° e/o il 2° e/o il 3° LED rossi.

“REGOLAZIONE DELLO ZERO”( Codice di Zero: F2, F1, F1, F2): permette di regolare manualmente il sensore a

Zero e va effettuata solo in aria pulita (ambiente senza la presenza di gas infiammabili o altri inquinanti). Considerare che il

SE138P è dotato anche di un sofisticato inseguitore di zero, che ogni ora azzera il sensore, se naturalmente non

c’è presenza di gas. Se necessario, eseguire quest’operazione dopo l’installazione o dopo il cambio della cartuccia

od ogni 6-12 mesi in base alle condizioni ambientali. Dopo aver inserito il “Codice di Zero”, come conferma

dell’avvenuta operazione, ci sarà 1lampeggio del LED rosso (anche l’uscita in corrente diventerà 4,0 mA).

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.4/12

AVVERTENZA:Non è possibile eseguire l’operazione se sono già accesi il 2° e/o il 3° LED rosso. In questo caso

procedere alla “Calibrazione” con gas campione o sostituire la “Cartuccia Sensore”. Nel caso sia già acceso solo il 1°

Led Rosso, invece di lampeggiare si spegnerà per conferma.

“CALIBRAZIONE”( Codice: F2, F2, F2, F1, F2, F1):serve per ritarare il sensore con la miscela di gas sopra indicata.

AVVISO: per garantire che non avvengano errori d’elaborazione, esiste la rara possibilità che il LED giallo si

spenge ogni 8 secondi, in questo caso interrompere la procedura, spegnere e riaccendere l’apparecchio. Ripetere

la Calibrazione, se la condizione persiste, inviare il rilevatore al fornitore per la riparazione.

Attenzione: Durante la Calibrazione, l’uscita in mA diventerà 0 mA.

La “Calibrazione” va eseguita solo in aria pulita (ambiente senza la presenza di gas infiammabili o altri inquinanti). Con i tasti

eseguire il “Codice Calibrazione”. Attendere che il LED giallo e il verde si accendano fissi e il 1° LED rosso inizi a

lampeggiare. Infilare il TC011 sul portasensore e regolare l’afflusso del gas in modo che il flussometro indichi circa

0,3 l/min (vedi fig. 3) Attendere (circa 3 minuti), fino a quando il 3° LED rosso si accende fisso (e mentre è ACCESO),

premere il tasto F2 e tenerlo premuto finché 1° e 3° LED rosso non rimangono spenti per almeno 2 secondi (se in-

vece il 1° LED rosso, continua a lampeggiare oltre 4-5 minuti, significa che il flusso di gas non è costante o insuffi-

ciente o la concentrazione non è quella richiesta. Interrompere l’operazione, spegnere lo strumento e ripetere la

Calibrazione). Chiudere la bombola e togliere il TC011. A questo punto si possono verificare due casi:

LED giallo e verde accesi: la calibrazione è corretta, dopo 8 secondi il rilevatore si riavvia automaticamente in

funzionamento normale (vedi capitolo FUNZIONAMENTO “ Preriscaldo”).

LED giallo acceso: la calibrazione è fallita, dopo 8 secondi il rilevatore si riavvia automaticamente e dopo il preri-

scaldo, ripetere la procedura di “Calibrazione” senza reinserire il “Codice”. Se la condizione persiste anche dopo la

sostituzione della “Cartuccia Sensore”, inviare il rilevatore al fornitore per la riparazione.

“VERIFICA”(Non serve Codice): serve per controllare, utilizzando la miscela di gas sopra indicata, la corretta ri-

sposta al gas e può essere eseguita dopo la “Calibrazione” o dopo l’installazione, ma va eseguita soprattutto duran-

te le manutenzioni periodiche, in quanto è l’unico metodo per controllare l’effettivo funzionamento del rilevatore.

Infilare il TC011 sul portasensore, regolare il riduttore della Bombola in modo che il flussometro indichi circa 0,3

l/min (vedi Fig. 3) Attendere circa 3 minuti e controllare che il rilevatore vada in allarme come decritto nel capitolo

“Funzionamento”. Se il risultato fosse diverso, effettuare la “Calibrazione”. Terminata la “Verifica”, chiudere la bom-

bola, togliere il TC011. Considerare che progressivamente il rilevatore ritornerà alle condizioni normali.

NOTA: In aggiunta a quanto sopra, se si usa anche l’uscita in mA, controllare, che con i puntali del volmetro sui

Test-Point “TESTmA”, (vedi fig. 2) si raggiunga il valore in mV indicato in Tabella 4 e 5 - Colonna 6”.[ovvero che l’uscita in

mA aumenti fino a circa il valore indicato nella Colonna 7 (±0,2mA) e la centrale, cui è collegato il Trasmettitore, indichi circa il valore in

%LIE (± 2) indicato in Colonna 8 ]. Se il valore fosse diverso, effettuare la “Calibrazione”. Terminata la “Verifica”, chiudere

la bombola e togliere il TC011. L’uscita, tornerà progressivamente a 4 mA.

Attenzione: Se si usa la specifica miscela Gas/Aria del gas da rilevare, il segnale d’uscita dovrà corrispondere al

gas utilizzato. (Esempio: se si deve verificare un rilevatore tarato per Idrogeno, utilizzando una bombola con H2a

0,8%volume (=20%LIE) in Aria, l’uscita in mA dovrà essere circa 7,2 mA (ovvero circa 72 mV su “TESTmA”).

GB DESCRIPTION

The SE138P series is a gas detector able to detect combustible gases by employing a Pellistor sensor calibrated

up to 100% LEL to different gases and find their best application in centralized alarm systems for laboratories,

manufacturing industries and environments to be protected from possible leakage of gas.

The instruments is flameproof certified and comprise of an enclosure in which the electronic circuit and the termi-

nals are mounted and a downward facing cylindrical sensor housing with inside a replaceable “Cartridge Sensor”.

The detector has three alarm levels, with different set-up as listed in Table 2. The relays are type SSR (Solid State Re-

lay) with tension free single pole contacts (SPST). On the front panel 5 Led shows the working conditions.

3rd red LED "ALARM 3": 3rd relay activation

2nd red LED "ALARM 2": 2nd relay activation

1st red LED "ALARM 1": 1st relay activation

Green LED "ON": normal working condition

Yellow LED "FAULT": the sensor should be faulty, disconnected, out of scale or expired.

The instrument has a 4÷20mA linear output (S) with 100%LEL F.S. of detected gas. This output is connectable to a

remote Central Unit. On the Printed CircuitBoard, F1 and F2 key using for Test and Calibration routine, protected by a code.

NOTES ON THE AVAILABLE MODELS

The above Gas value is on compliance with EN61779-1.

SE138PE is calibrated to detect Acetylene (C2H2). It is a colorless gas, lighter than air, highly inflammable. With

the air easily form explosive mixtures. Its density as to air is 0.9 and its LEL (Lower Explosive Limit) is 2.3%volume.

SE138PS is calibrated to detect Styrene (C8H8). It is a yellowish transparent oily liquid, which evaporates at ambi-

ent temperature, the vapours are heavier than air, toxic and flammable. Its density as to air about 3.6 and its LEL

(Lower Explosive Limit) is about 1.1% volume. Its main use is as monomer for the production of many plastics.

SE138PX-H can be calibrated to detect gases in Table 4 and is used in polluted environments.

TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.5/12

TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734

OPERATIONAL DESCRIPTION

The catalytic Pellistor sensor is practically insensitive to humidity and temperature variations. The calibration is car-

ried out for the specific gas to be detected. Anyway, it can contemporaneously detect any other flammable gas that

should be present in the same environment.

Note that the LEDs are not visible when the enclosure is closed.

Preheating: when powered, the sensor needs a time of preliminary heating of about 60 seconds. During this pe-

riod the yellow LED “FAULT” flashes. After this period, the yellow LED light off, the green LED “ON” illuminates to

indicate normal functioning. After this period the unit is able to detect gas even if it attains the optimum stability

conditions after about 4 hours continual functioning.

Normal operation: the green LED “ON” should be light on.

1st ALARM:when gas concentration attains 1st alarm level the 1st red LED (ALARM 1) illuminates and after about 12

seconds, the “ALARM 1" relay will activate.

2nd ALARM:when the Gas concentration attains 2nd alarm level the 2nd red LED (ALARM 2) illuminates and after

about 30 seconds, the “ALARM 2" relay will activate.

3rd ALARM:when the Gas concentration attains 3rd alarm level the 3rd Red LED (ALARM 3) illuminates and after

about 60 seconds, the “ALARM 3" relay will activate.

Faults: the yellow LED illuminates and the "S" output falls down to 0mA. (The different faults are listed below) and

the “FAULT”normally activated relay deactivate. The "FAULT" relay, if necessary, can be used both to signal re-

motely an occurred damage and to signal the absence of power to the instrument.

Yellow LED illuminates each 4 seconds (with green LED activate): this happens when the “Cartridge Sensor” has

overcome its period of life (about 5 years) and its correct operation is not longer guaranteed. The detector keeps on

operating normally but it is necessary to replace, as soon as possible, the “Cartridge Sensor” with a new one. The type

to be required is listed on Page 1. The replacement procedure is described in the attached manual.

Yellow LED activate, green LED off (FAULT relays activate and 0mA output signal): this signal different kind of

faults. 1) The Dip Switch set up is wrong, please verify (see Table 2 and 3). 2) The “Cartridge Sensor” is not working,

please replace with new one. 3) If a new “Cartridge Sensor” is installed or it is not correctly connected or a not com-

patible one is mounted. Please check the “Cartridge“ connections and compatibility (see on page 1) these checks are

made connecting and disconnecting the device. If the condition does not change, please replace the unit and/or

send it back to the supplier to repair.

Yellow and green LED activates (FAULT relays activate and 0mA output signal): this happens when the “Cartridge

Sensor” is not working. First try to perform the procedure of “ZERO” as described in the section “Test and Calibra-

tion > Zero adjust” then disconnect and connect the unit, finally try to replace a new “Cartridge Sensor”. If the condi-

tion is not change, please replace the unit and/or send it back to the supplier to repair.

All LED activate (FAULT relays activate and >24mA output signal): this happens when the “Cartridge Sensor” is not

working or gas concentration is out of scale (higher than 100% LEL) If there are not any gas leaks and the condi-

tion is not change, please replace the unit and/or send it back to the supplier to repair.

INSTALLATION

The detector must be accurately installed and testing according to the national dispositions in force on the safety of

the plants and installation of electric devices in areas with danger of explosion.

Mounting: The Fig. 2 shows the instrument size. The unit must be positioned vertically with the sensor downwards.

Models SE138PE should be fixed at 20-30 cm from the ceiling (Acetylene is lighter than air).

Models SE138PS should be fixed at 20-30 cm from the floor (Stirene vapours are heavier than air).

Model SE138PX-H should be fixed in high position with a gas Vapour Density less than 1 (the gas is lighter than

air) or in bottom position with a density greater than 1 (the gas is heavier than air) (see Table 4 and 5 column n.4).

Electrical Connection (see Fig.2): the maximum distance to install each detector from the power supply show in the

Table 1. If more than one detector is to be powered in parallel, it is necessary to consider the voltage drop across

the supply cable. Normally use a two wire cable (not shielded) for power supply + the conductors for output relay. If

the output signal is used in mA, please use 3 conductors screened cables + conductors for relay output. The max load

resistor is 50 ohm with 12Vdc (-10%) power supply, while is 500 ohm with 24Vdc (-10%) power supply (see fig.4).

Power Supply terminals, on the main board, are polarized plug-in type, it is necessary to extract them to make the

connection. The relays terminals, on outputs board, are fixed. The SSR relays are tension free SPST (Single Pole Sin-

gle Throw) contacts and should be set NO (Normally Open) or NC (Normally Closed) by positioning the 4th Dip-Switch

(see Table 3). With the Dip-Switches from 1 to 3 the concentration for alarm activations is determined.

Note: Dip-Switch should be set with instrument powered off (see Table 2). Using the unit with the Dip-

Switch in a reserved position, the fault indication will be activated (see "Operational description> Faults").

Important:Once installation is completed, power up the unit, wait about 1 to 2 hours and then to adjust the sensor

to the environment, only if it is necessary, carry out the ”Zero Adjust” (see ‘Test and Calibration).

WARNING

Average life: The sensitive element used in this detector has an excellent stability in time. In fresh air and in nor-

mal working condition the sensor's life is about 5 years from the date of installation. After this period the yellow LED

“FAULT” flashes every 4 seconds, is necessary replacing the “Cartridge Sensor”.

Periodical testing: we advise to carry out working tests every 12 months. Tests, Zero Adjust and Calibration with

Gas/Air mixture as explained in chapter “Tests and Calibration”.

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.6/12

TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734

Note: the detector is not able to detect gas leaks occurring outside the room where it is installed, neither inside

walls nor under the floor.

Important: The catalytic Pellistor sensor operates only in presence of Oxygen. Do not use pure gases or a

lighter directly on the sensor since they could damage it irremediably.

Warning: Consider that in polluted environments, or with vapours of flammable substances (including solvents),

the lifetime of the sensor can be reduced. Some substances cause a permanent reduction of sensitivity, avoid con-

tacts of the sensor with vapours of Silicon (found in paints, sealants and greases), Tetraethyl lead, and Phosphate

esters. Other substances cause a temporary loss of sensitivity, these "inhibitors" include halogens, Hydrogen sul-

phide, Chlorine, Chlorinated hydrocarbons (Trichloroethylene or Carbon tetrachloride). After a short time in fresh

air, the sensor resumes its normal operation.

TEST and CALIBRATION

PAY ATTENTION: This procedure has to be made with extreme attention and by authorized and trained people;

because starting this procedure it will start both outputs (relays) causing the activation of connected alarm devices.

Operation Check, Zero Adjust and Calibration:are different code protected functions. To access these functions is

necessary to insert the relevant “Code" through the keys F1 and F2. To have the key pressure recognized, hold press-

ing it for around a second (until the green LED doesn't switch off for a moment). Then the next key can be pressed. In case of

error all it takes is waiting around 10 seconds and the sequence is automatically erased.

Calibration Kit, Sample Gas Bottles (for Calibration Check and Calibration) please, only using a mixture

20%LEL (0.88% volume) Methane in Air (20.9% Oxygen)

You can use either the disposable cylinder, Tecnocontrol mod. BO200, complete with adjust valve or the high

pressure ones with reduction gear. Is also necessary to use the calibration kit Tecnocontrol model TC011.

“INSTRUMENT OPERATION CHECK” (Check Code: F2, F2, F1, F1): this function allows to effect a functional test

of the detector. After having inserted the "Check Code", all LEDs are switched off and all the relays are disarmed.

Then they will switch on in sequence, the LEDs, from the yellow up to the 3rd red. To the lighting of the LEDs, it

corresponds the activation of the relevant relays (relay "FAULT" with the yellow LED, relay "ALARM1" with the 1st red LED, relay

"ALARM2" with the 2nd red LED, relay "ALARM3" with the 3rd red LED). At the end all the LEDs will remain lighted for around 5

seconds, and then the detector returns at the conditions of normal operation. It is advisable to perform this opera-

tion every 12 months according to the use.

Note: this function is not working if the 1st and/or the 2nd and/or the 3rd red LED have already turned on

“ZERO ADJUST” (Zero Code: F2, F1, F1, F2): this function is to adjust the Zero sensor and can be done in clean

air only (environment without the presence of gas or other pollutants). Consider that the SE138P has a sophisticated follower

of zero, that every hour will reset the sensor, if of course there is the presence of gas. If necessary, perform this

operation after installation or after changing the “Cartridge” or every 6-12 months depending on environmental con-

ditions. After entering the "Zero Code" as confirmation of the operation, there will be a flashing 1st red LED and the

output becomes 4.0 mA.

Note: This function is not working if the 2nd e/o the 3rd red LEDs have already been switched on. In case

the 1st red LED is already switched on only, instead of flashing it will switch off for confirmation.

“CALIBRATION” (Calibration Code: F2, F2, F2, F1, F2, F1): this function allows completely recalibrate the sensor

using the gas mixture indicated above.

Warning: to guarantee that no errors of elaboration happen, the rare possibility exists that during the Calibration

the yellow LED switch off every 8 seconds, in this case interrupt the procedure, switch off and witch on the instru-

ment and repeat the Calibration. If condition persists it will be necessary to send the detector to the supplier for the

reparation. Important note: During Calibration routine the mA output indicates 0mA.

The “Calibration” can be done in clean air only (environment without the presence of flammable or other polluting gas). With

the keys perform the “Calibration Code ". Wait until the yellow and green LEDs switch on fix and the 1st red LED

starts to flash. Insert the TC011 on the sensor holder and adjust the influx of the gas the way that the flow meter

indicates around 0.3 l/min (see Fig.3). Wait around 3 minutes, until the 3rd red LED lights (and while it's ON), press the

key F2 and hold it pressed until 1st and 3rd red LEDs are switched off for at least 2 seconds (but if the 3rd red LED

continues to blink more than 4-5 minutes means that the gas flow is not constant or unsatisfactory, or the concen-

tration is not as required, stop the operation, turn off the instrument and recalibrate). Then, close the gas cylinder

and remove TC011. At this point we can have two possibilities:

Yellow and green LEDs illuminates: the calibration routine is correct. Wait 8 seconds, until the instrument auto-

matically restores the normal working conditions. (See “Operational Description > Preheating”)

Yellow LED illuminates: the routine has failed. In this case, wait 8 seconds, until the instrument automatically re-

peat Preheating, then repeat the “Calibration”routine without inserting again the code. If condition still persists after

the replacement of the cartridge, please send the detector back to the manufacturer for reparation.

“CALIBRATION CHECKS” (no Code required):using the gas mixture indicated above, this function is used to con-

trol, the correct response to the gas and can be made after the "Calibration" or the installation. But should be done

during the periodic maintenances, as it is the only method to verify the effective functioning of the detector.

Insert the TC011 over the sensor holder, adjust the sample gas bottle valve as the flow meter indicates around 0.3

l/min (see Fig.3), wait for 3 minutes and check that the instrument activates Alarms as shown in chapter “Operational

Description”. If the result is different, it is necessary to recalibrate the sensor (see “Calibration”).Then, close the gas

bottle, remove TC011. The detector will slowly returns at the conditions of normal operation.

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.7/12

NOTE: further to the above, If the mA output is also used, verify with a voltmeter connected to the Test-Point “TEST

mA”, (see fig.2) the value reach the mV value as shown in Table 4 and 5 in column 6 [corresponding to mA output value

(±0.2mA) as indicated in column 7. The central unit should be display about the %LEL value (±2) as indicated in col-

umn 8]. If the result is different, is necessary to recalibrate the sensor (see “Calibration”).Then, close the gas bottle,

remove TC011.Then, the mA output will slowly decrease up to 4mA.

Using a cylinder with the specific gas/Air mixture, the output signal will correspond to the gas used. (Example if

you have to verify a Hydrogen detector, using a cylinder with H2at 0.8% volume (20% LIE) in air, the mA output will

be approximately 7.2 mA (corresponding about to 72mV measured on "TEST mA”).

F DESCRIPTION

Le SE138P est un détecteur ponctuel pour gaz et vapeurs combustibles avec capteur catalytique Pellistor pouvant

également être utilisé en systèmes centralisés d'alarme pour l’industrie. Le détecteur est constitué par un boîtier

antidéflagrant contenant le circuit électronique et les borniers de raccordement, dans le porte capteur, placé dans

la partie inférieure du boîtier, est logée une "cartouche capteur échangeable" contenant l'élément sensible et les don-

nées identificatrices et de réglage.

Le SE138P possède 3 relais d'alarmes réglables en % de la LIE (Limite Inférieur d'explosivité), intervenant comme in-

diqués au Tableau 2 et 1 relais de dérangement. Les relais, de type solide state, possèdent un contact libre de ten-

sion. Sur la carte de circuit imprimé, se trouvent les touches de codage F1 et F2 pour les opérations de vérification

et calibrage et 5 leds indiquant les conditions de fonctionnement:

Signalisations et commandes:

3° led rouge "ALARM" 3: relais d'alarme ALARM 3.

2° led rouge "ALARM" 2: relais d'alarme ALARM 2.

1° led rouge "ALARM" 1: relais d'alarme ALARM 1.

Led vert "ON": fonctionnement normal.

Led jaune "FAULT": capteur en panne ou déconnecté ou saturé ou échu.

Touches F1 et F2 pour les opérations de vérification et calibrage

En outre un signal de sortie est disponible (S) 4÷20mA linéaire avec fin d’échelle à 100%LIE du gaz d’étalonnage

Cette sortie peut être utilisée pour se raccorder sur une installation centralisée et/ou pour effectuer les opérations

de vérification et calibrage en utilisant par codes, les touches F1 et F2.

MODÈLES

Les données LIE des Gaz sous indiqués, sont rapportés à la norme EN 61779-1.

Le SE138PE permet de détecter le Acetilene (C2H2). C'est un gaz incolore, plus léger que l'air, très inflammable.

Avec l'air former des mélanges explosifs. Sa densité relative à l'air est 0,9 et sa LIE est 2,3% volume.

Le SE138PS permet de détecter le Styrène (C8H8). Il est un liquide huileux jaune transparent, qui s'évapore à la

température ambiante, les vapeurs sont plus lourdes que l'air, toxique et inflammable. Sa densité relative à l'air est

3,6 et sa LIE, est 1,1% volume. Son utilisation principale est comme monomère pour la production de nombreuses

matières plastiques.

Le SE138PX-H à la demande, est étalonnable pour les gaz indiqués au Tableau 4 et est utilisé dans des environ-

nements pollués.

FONCTIONNEMENT

Le capteur catalytique Pellistor est peu sensible aux variations d'humidité et température. L'étalonnage est effec-

tué pour le gaz à détecter, mais en même temps l’on peut détecter d’autres gaz inflammables présents dans la

même ambiance.

Remarque: les leds et F1/F2 ne sont pas visibles lorsque le boîtier est clos.

Préchauffage:à partir de la mise sous tension le détecteur commence la phase de préchauffage du capteur, si-

gnalée par le clignotement de la led jaune "FAULT". Après environ 60 secondes, la led jaune s'éteint et la led verte

"ON" s'allume, indiquant le fonctionnement normal. Après ce temps le capteur est apte à détecter le gaz, mais il

n’atteint les conditions de stabilité optimale qu’après quatre heures environ de fonctionnement continu.

Fonctionnement Normal: seule la led vert (ON) doit être allumée.

Le 1ère Led Rouge, ALARM 1 s'allume si la concentration de gaz dépasse le premier seuil, si la concentration se

maintient environ 12 secondes, le 1er relais ALARM 1 intervient.

Le 2ème Led Rouge, ALARM 2 s'allume si la concentration de gaz dépasse le second seuil, si la concentration se

maintient environ 30 secondes, le 2ème relais ALARM 2 intervient.

Le 3ème Led Rouge, ALARM 3 s'allume si la concentration de gaz dépasse le troisième seuil, si la concentration

se maintient environ 60 secondes, le 3ème relais ALARM 3 intervient.

Dérangement: La centrale signale les anomalies, ci-dessous décrites, en allumant la led jaune (FAULT), en portant

la sortie "S" à 0mA et en activant le 4ème relais "FAULT" qui est normalement excité avec un contact normalement

fermé NF libre de tension. Si demandé, il peut être utilisé pour signaler à distance la condition de dérangement ou

le manque d'alimentation.

La led jaune clignote tous les 4 seconds, (avec la led vert allumée): pour avertir que la "Cartouche Capteur" a dépassé sa

limite de vie de 5 ans, et que le fonctionnement correct n'est plus garanti. Le détecteur continue à fonctionner normale-

ment, mais il est nécessaire, au plus tôt de remplacer la "Cartouche Capteur" par une nouvelle. Le type à commander est

indiqué à la Page 1. La procédure de substitution est décrite dans la documentation jointe à la cartouche.

TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.8/12

TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734

Si la led jaune est allumée et la vert est éteint, (relais "FAULT" activé et sortie 0mA): indication de plusieurs possi-

bilités de dérangement, c'est-à-dire:

1°) la configuration des Dip-Switch n'est pas correcte, vérifier la position, (Tableau 2 et 3).

2°) la "Cartouche Capteur" est en panne, la remplacer par une nouvelle.

3°) si une nouvelle "Cartouche" est installée: ou bien elle n'est pas correctement connectée, ou bien elle n’est pas

compatible. Contrôler les connexions avec la "Cartouche" et la compatibilité (Page 1). Exécutez le contrôle en cou-

pant et en rétablissant l’alimentation du détecteur. Si la condition perdure il sera nécessaire de remplacer et/ou de

renvoyer le détecteur au fournisseur pour réparation.

Si la led jaune et la vert sont allumées, (relais "FAULT" activé et sortie 0mA): indication de la panne probable de la

"Cartouche Capteur". Essayer tout d’abord de le "Réglage du ZÉRO" comme décrit dans la rubrique "Vérification et Eta-

lonnage", puis exécutez le contrôle en coupant et en rétablissant l’alimentation du détecteur. En cas de persistance

remplacer la "Cartouche Capteur". Si malgré cela, la condition persiste, il sera nécessaire de remplacer et/ou ren-

voyer le détecteur au fournisseur pour réparation.

Si toutes les leds sont allumées, (tous les relais activés et sortie >24mA): indication de: ou panne de la "Cartouche

Capteur"ou une concentration de gaz supérieur au fond d’échelle (100%LIE). S'il n'est pas constaté de fuite de gaz

et que la condition perdure après la substitution de la "Cartouche" il sera nécessaire d'envoyer le détecteur au four-

nisseur pour réparation.

INSTALLATION

Les détecteurs doivent être installés, positionnés et vérifiés en suivant toutes les règles nationales en vigueur pour

les installations électriques dans les zones avec dangers d'explosions et les normes de sûreté des installations.

Montage: en Fig.1 sont indiquées les dimensions. Le détecteur doit être monté en position verticale avec le capteur

tourné vers le bas.

Positionnement du SE138PE: il doit être fixé à environ 20-30 cm du plafond le gaz acetilene étant plus léger que l'air.

Positionnement du SE138PS: il doit être fixé à environ 20-30 cm du plancher, le gaz stirene étant plus lourd que l'air.

Positionnement du SE138PX-H: il doit être fixé en position haute, avec une densité de vapeur de gaz à moins de

1 (le gaz est plus léger que l'air) ou en bas, avec une densité supérieure à 1, (le gaz est plus lourd que l'air) (voir tableau 4 et 5,

colonne 4).

Raccordements électriques (Fig.2): la distance maximale à laquelle chaque détecteur peut être alimenté est indi-

quée dans le Tableau 1 en fonction de la section du câble utilisé. Dans le cas d'alimentation de plusieurs détecteurs en

parallèle, il est nécessaire de calculer la chute de tension sur les portions communes des câbles. Un câble sans écran

est normalement utilisé, avec 2 conducteurs pour l'alimentation + les conducteurs pour les sorties relais.

Dans le cas ou l’on utilise également le signal de sortie en 4÷20 mA, il convient d’utiliser du câbles à écran à 3

conducteurs + les conducteurs pour les sorties relais. Si l’on utilise une alimentation 12Vcc la résistance maximale

de charge (RL) sera de 50 Ω, si on utilise une alimentation 24Vcc la RL sera de 500 Ω(Fig.4).

Les borniers d'alimentation sont situés sur la carte principale et sont de type "brochable", et il est nécessaire de le

débrocher pour effectuer les connexions. Par contre ceux des relais d'alarmes, montés sur la carte de sortie, sont

fixes. Les relais, de type solide state, possèdent un contact libre de tension, (SPST = 1 Unique Contact / Single Pole Single

Throw), qui peut être paramétré NA=NO (Normalement Ouvert) ou NC=NF (Normalement Fermé) selon position du Dip-

Switch n°4 (Tableau 3). Les Dip-Switch de 1 à 3 servent à déterminer les seuils d’alarmes en fonction des concen-

trations (Tableau 2).

Remarque: Les Dip-Switch doivent être positionnés avant d'alimenter le détecteur. Si on utilise le détec-

teur avec les Dip-Switch dans une position réservée l'indication de Dérangement sera activée. (Voir "Fonc-

tionnement>Dérangement").

Important: Une fois terminée l'installation, alimenter le détecteur, attendre 60÷120 minutes environ et puis pour

adapter le capteur aux conditions ambiantes, exécuter la "Régulation du Zéro" ("Vérifications et Calibrage").

INSTRUCTIONS

La vie utile du capteur en air propre est 5 ans en moyenne. Au terme de cette période, indiqué par l'instrument

par un clignotement de la LED jaune toutes les 4 secondes, il est nécessaire de remplacer la "Cartouche Capteur".

Vérifications Périodiques: nous conseillons d'exécuter tous les ans la vérification de fonctionnement du détecteur:

Test Électrique, Réglage du Zéro, Vérification et Etalonnage avec mélange méthane/Air (voir section "Vérifications et Etalonnage".

Remarque: Le détecteur n'est pas apte à révéler des fuites survenant hors de l’ambiance dans laquelle il est ins-

tallé ou à l'intérieur des murs ou sous le plancher.

Important: Le capteur catalytique fonctionne seulement en présence d'oxygène. Ne pas utiliser de gaz purs ou de

gaz de briquet directement sur le capteur qui pourrait être endommagé irrémédiablement.

ATTENTION: Considérer qu'en milieux particulièrement pollués ou avec des vapeurs de substances inflammables

(présence de solvants), la vie utile du capteur peut se réduire considérablement. Quelques substances causent une

réduction permanente de sensibilité, éviter que le capteur vienne au contact avec des vapeurs de silicone, (pré-

sent dans le peintures, colles, graisses), tétra éthyle de plomb ou phosphates. Les autres substances causant une

perte temporaire de sensibilité sont les halogènes, l'hydrogène sulfuré, le chlore, les hydrocarbures chlorés, trichlo-

réthylène ou tétrachlorures de carbone. Après une brève période en air propre, le capteur reprend son fonctionne-

ment normal.

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.9/12

TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734

VÉRIFICATIONS ET ETALONNAGE

Remarque Importante: Toutes les opérations suivantes doivent être exécutées seulement par un personnel

compétent et autorisé, étant donné que durant ces opérations, les sorties relais fonctionneront en provoquant l'ac-

tivation des asservissements qui leurs sont connectés.

Le SE138P a trois différentes fonctions protégées par un "Code": Test Électrique, Réglage du Zéro et Étalonnage. Pour

accéder à ces fonctions il est nécessaire d'insérer le "Code" en utilisant les touches F1 et F2. Pour que la pression

sur un touche soit reconnue, la tenir pressée durant environ une seconde (jusqu’à ce que s’éteigne un bref instant

la led verte). Ensuite, l’on peut passer au bouton suivant. En cas d’erreur, il suffit d'attendre environ 10 secondes

et la séquence est effacée automatiquement.

Kit d’étalonnage Tecnocontrol TC011 et bouteille avec mélange Air/Gaz (pour Vérification et Étalonnage):

Le mélange à utiliser est méthane à 20%LIE, 0,88% Volume, en air, 20,9% oxygène environ

Il est possible d'utiliser soit les bouteilles jetables Tecnocontrol BO200 équipée du robinet de sortie gaz, soit cel-

les à la haute pression avec détendeur. Utiliser le Kit d’étalonnage Tecnocontrol TC011.

TEST ELECTRIQUE (Code Test: F2, F2, F1, F1): cette fonction permet d'effectuer un test fonctionnel de l'appareillage.

Après avoir mis l'installation en sécurité et avoir inséré le "Code Test", toutes les leds s'éteignent et tous les relais

se désactivent. Ils s'allumeront ensuite en séquence, de la led jaune jusqu'à la 3ème led rouge. À l'allumage des dif-

férentes leds correspond l'activation des relais relatifs (relais "FAULT" avec la led jaune, relais "ALARM1" avec la 1ère led rouge,

relais "ALARM2" avec la 2ème led rouge, relais "ALARM3" avec la 3ème led rouge). À la fin toutes les leds resteront allumées pen-

dant environ 5 secondes, puis le détecteur reviendra dans les conditions de fonctionnement normal. Il est souhai-

table d'exécuter cette opération tous les 12 mois en fonction de l’utilisation.

Remarque: Il n'est pas possible d'exécuter l'opération si la 1ère et/ou la 2ème et/ou la 3ème leds rouges sont déjà allumées.

RÉGLAGE DU ZÉRO (Code du Zéro: F2, F1, F1, F2) cette fonction sert pour régler le zéro du capteur et doit être

effectuée en air propre exclusivement (milieu sans présence de gaz polluants inflammables ou autres). Après avoir

inséré le "Code du Zéro", comme confirmation de l'opération 1 clignotement de la 1ère led rouge et la sortie deviendra

4,0 mA. Nous conseillons d'exécuter cette opération après l'installation ou après le changement de la "Cartouche Cap-

teur"et chaque semestre en fonction des conditions ambiantes. Considérer que le SE138P est doté d’un suiveur de

zéro sophistiqué qui toutes les heures refait le zéro du capteur si, naturellement il n’y a pas de présence de gaz.

Remarque: Il n'est pas possible d'exécuter l'opération si la 1ère et/ou la 2ème et/ou la 3ème leds rouges sont déjà al-

lumées. Dans le cas que soit déjà allumée la 1ère led rouge, au lieu de clignoter, elle s'éteindra pour confirmer.

"ETALONNAGE" (Code de Etalonnage: F2, F2, F2, F1, F2, F1): cette fonction permet l’étalonnage du capteur

avec le mélange de gaz prévu.

Durant la procédure, une rare possibilité existe que la led jaune clignote chaque 8 secondes, dans ce cas inter-

rompre la procédure puis exécutez le contrôle en coupant et en rétablissant l’alimentation du détecteur. En cas de

persistance il sera nécessaire de remplacer et/ou renvoyer le détecteur au fournisseur pour réparation.

Important: Durant l’opération d’étalonnage l’appareil porte la sortie "S" à 0mA.

L’étalonnage doit être exécuté en air propre exclusivement (milieu sans la présence de gaz inflammables ou autres). A

l’aide des touches exécuter le "Code d’Etalonnage". Attendre que les leds jaune et verte s’allument en feu fixe et que

la 1ère led rouge clignote. Coiffer la tête de détection avec le TC011, régler le débit du gaz, de manière que le dé-

bitmètre indique 0,3 l/min environ, (Fig.3). Attendre 3 minutes environ, puis, quand la 3ème led rouge s'allume (et

pendant qu'elle est allumée), appuyer sur la touche F2 et maintenir cette pression tant que la 1ère et la 3ème led

rouge ne restent pas éteints durant au moins 2 secondes (si, en revanche la 3ème led rouge continue à clignoter

plus de 4-5 minutes, cela signifie que le flux de gaz n’est pas constant, ou insuffisant, ou la concentration n’est pas

celle requise. Interrompre l’opération, éteindre l’instrument et répéter la calibration) Fermer la bouteille et ôter le

TC011. À ce point, deux cas peuvent se vérifier:

Leds jaune et verte allumées: l’étalonnage est correct. Après 8 secondes, le détecteur reviendra automatique-

ment dans les conditions de fonctionnement normal. (Chapitre "Fonctionnement > Préchauffage).

Led jaune allumée: l’étalonnage a échoué. Dans ce cas, après 8 secondes, le détecteur reviendra automatiquement dans les

conditions de étalonnage, répéter la procédure sans réinsérer la séquence. Si la condition persiste même après la

substitution de la "Cartouche Capteur", il sera nécessaire d'envoyer le détecteur au fournisseur pour réparation.

"VÉRIFICATION D’ETALONNAGE" (code pas nécessaire): cette fonction permet la vérification du fonctionnement

correct du détecteur avec le mélange de gaz prévu. La vérification doit être exécuté après l’"Etalonnage", ou après

l'installation ou pendant les entretiens périodiques, étant donné qu’il s’agit de la seule méthode permettant de

contrôler la fonction effective du détecteur.

Coiffer la tête de détection avec le TC011, régler le débit du gaz, de manière que le débitmètre indique 0,3 l/min

environ, (Fig.3) et contrôler que le détecteur parte en alarme comme décrit dans le chapitre "Fonctionnement". Si le

résultat est différent, il convient de refaire l’étalonnage. Une fois terminé la “Vérification”, ôter le TC011. Le détec-

teur reviendra dans les conditions de fonctionnement normal.

NOTE: En outre si la sortie en 4÷20 mA est utilisée, vérifiez avec le voltmètre sur les bornes de test "TEST mA"

(fig.2) que la valeur en mV est atteinte, indiquée en les tableau 4 et 5 - Colonne 6. [Ou bien que la sortie en mA aug-

mente jusqu’à la valeur indiquée dans la colonne 7 (± 0,2 mA) et que la centrale à laquelle le détecteur est connecté

indique une valeur en % de la LIE (± 2) comme indiquée dans la colonne 8]. Apres cela, la sortie reviens progressi-

vement à 4 mA.

Si l’on utilise un mélange titré gaz/air du gaz à détecter, le signal de sortie devra correspondre au gaz utilisé.

(Exemple si l’on doit vérifier un détecteur d’hydrogène en utilisant une bouteille dans laquelle, H2 est à 0,8%Volume

(20% LIE) en air, la sortie devra être environ 7,2 mA (ou bien 72 mV sur "TEST mA").

IST-2138.PX04.01/A Istruzione / User’s Manual / Manuel d’utilisation Pag.10/12

Tabella 1 / Table 1 / Tableau 1

Sezione Cavo

Cable Size

Section des

câbles

Resistenza Cavo

[Singolo Conduttore]

Cable Resistance

[Single wire]

Résistance câbles

[par Conducteur]

La max distanza, cui può essere installato ogni

rivelatore dall'alimentatore a 12Vcc

The maximum distance to install each detector from

the 12Vdc power Supply

Distance max d’installation du détecteur sous 12Vcc

La max distanza, cui può essere installato ogni

rivelatore dall'alimentatore a 24Vcc

The maximum distance to install each detector from

the 24Vdc power Supply

Distance max d’installation du détecteur sous 24Vcc

0,75 mm226 Ω/km 100 m 300 m

1 mm220 Ω/km 150 m 400 m

1,5 mm214 Ω/km 200 m 500 m

2,5 mm28 Ω/km 400 m 800 m

Tabella 2 / Table 2 / Tableau 2

“S1-SET”

(Dip-Switch) Livelli Allarme (Relé)

Alarm levels (Relays) / Niveau d’alarme (Relais)

Ritardo dei Relé (Secondi)

Relays Delay (Seconds) / retarde du relais (Secondes)

1 2 3 ALARM 1 ALARM 2 ALARM 3 ALARM 1 ALARM 2 ALARM 3 FAULT

OFF OFF OFF 8 12 20 12 30 60 30

ON OFF OFF 10 15 20 12 30 60 30

OFF ON OFF 10 15 25 12 30 60 30

ON ON

OFF 10 20 30 12 30 60 30

OFF OFF ON 15 20 35 12 30 60 30

ON OFF ON 15 25 35 12 30 60 30

OFF ON ON Risevato / Reserved / Réservé Risevato / Reserved / Réservé

ON ON ON Risevato / Reserved / Réservé Risevato / Reserved / Réservé

Tabella 3 / Table 3 / Tableau 3 I Dip-Switch vanno posizionati prima d’alimentare

l’apparecchio.

“S1-SET”

(Dip-Switch)

Contatti Relé Allarme

Relays contacts (SPST) / Contact de Relais

Dip-Switch should be set with instrument powered off.

4 ALARM 1 ALARM 2 ALARM 3 FAULT

OFF NA / NO NA / NO NA / NO NC / NF

ON NC / NF NC/ NF NC/ NF NC/ NF Les Dip-Switch doivent être paramétrés avant d'alimen-

ter le détecteur

Tabella 4 / Table 4 / Tableau 4

“ZS P02” Cartuccia Sensore / Cartridge Sensor /Cartouche Capteur

1 2 (1) 3 4 (2) 5 6 7 8

Modello e Gas Rilevato

Model and detected Gas

Modèle et Gaz détecté “K”

LIE

LEL

%vol

Densità / Density

Densité

Aria / Air = 1

20%LIE/LEL

%vol

TESTmA

(TP1/TP2)

Uscita

Output/Sorti

LIE

/LEL

SE138PE

Acetilene / Acetylene 1,59

2,30 0,90 ↑0,46 89,6 8,96 31

SE138PX-H

1,4-Diossano / 1,4-dioxane 2,21

2,10 3,00 ↓0,42 110,4 11,04 44

Acetaldeide (Aldeide acetica) / Acetaldehyde 1,57

4,00 1,52 ↓0,8 89,6 8,96

Acetato di butile / Butyl acetate 2,48

1,30 4,01 ↓0,26 120,0 12,00 50

Acetato di etile / Ethyl acetate 2,15

2,20 3,04 ↓0,44 110,4 11,04

Acetone / Acetone 1,67

2,50 2,00 ↓0,5 94,4 9,44

Acetonitrile Acetonitrile 1,95

3,00 1,42 ↓0,6 104,0 10,40

Acido acetico / Acetic acid 3 4,00 2,07 ↓0,8 144,0 14,40

Acido butirrico-n / n-Butyric acid 2,14

2,00 3,04 ↓0,4 110,4 11,04

Acido cianidrico / Hydrogen cyanide 1,94

5,40 0,90 ↑1,08 104,0 10,40

Acqua Ragia / White spirit 2,00

0,80 4,60 ↓0,16 104,0 10,40

Alcool butilico terz. / tert-Butyl alcohol 1,56

2,40 2,60 ↓0,48 89,6 8,96

Alcool butilico-n / n-butyl alcohol (1-Butanol) 2,2 1,70 2,60 ↓0,34 110,4 11,04

Alcool isobutilico / 2-Methyl-1-propanol (iso-Butyl alcohol) 1,9 2,00 2,55 ↓0,4 99,2 9,92

Alcool isopropilico(Propanolo) / iso-Propyl alcohol (Propan-2-ol)

2,3 2,00 2,10 ↓0,4 110,4 11,04

Alcool propilico / n-Propyl alcohol (7Propan 1-ol) 1,69

2,20 2,10 ↓0,44 94,4 9,44

Ammoniaca / Ammonia 0,7 15,00 0,59 ↑3 62,4 6,24 14

Anidride acetica / Acetic anhydride 2,52

2,00 3,50 ↓0,4 120,0 12,00

Anilina / Aniline 2,61

1,20 3,20 ↓0,24 120,0 12,00

Benzina / Petrol 2,20

1,20 2,80 ↓0,24 110,4 11,04 44

Benzolo / Benzene 2,21

1,20 2,70 ↓0,24 110,4 11,04

Butadiene -1,3 / 1,3-butadiene 2,24

1,40 1,87 ↓0,28 110,4 11,04

Butano-n / n-Butane 1,92

1,40 2,05 ↓0,28 99,2 9,92 37

Butene -1 / But-1-ene 1,89

1,60 1,95 ↓0,32 99,2 9,92

Butene -2-trans / trans-Butene-2 (trans-but2ene) 1,66

1,80 1,93 ↓0,36 94,4 9,44

Butene-2 cis (Butene-2) / cis-Butene-2 / cis-but2ene 1,95

1,60 1,93 ↓0,32 104,0 10,40

Cianogeno / Cyanogen (Ethanedinitrile) 0,93

6,00 1,80 ↓1,2 72,0 7,20

Cicloesano Cyclohexane 2,19

1,20 2,90 ↓0,24 110,4 11,04

TECNOCONTROL S.r.l. Via Miglioli 47 SEGRATE ( MI ) Tel: 02/26 92 28 90 Fax: 02/21 33 734

This manual suits for next models

Table of contents

Languages:

Other Tecnocontrol Gas Detector manuals

Tecnocontrol

Tecnocontrol SE192K Series User manual

Tecnocontrol

Tecnocontrol TS293PM User manual

Tecnocontrol

Tecnocontrol SE126K User manual

Tecnocontrol

Tecnocontrol SE148K User manual

Tecnocontrol

Tecnocontrol TS293PM User manual

Tecnocontrol

Tecnocontrol TS282K User manual

Tecnocontrol

Tecnocontrol SE296KM User manual

Tecnocontrol

Tecnocontrol TS293EO User manual

Tecnocontrol

Tecnocontrol SE126K User manual

Tecnocontrol

Tecnocontrol TS210 IC2 User manual

Tecnocontrol

Tecnocontrol Beta SE330K Series User manual

Tecnocontrol

Tecnocontrol GAMMA 653 User manual

Tecnocontrol

Tecnocontrol TS292KM User manual

Tecnocontrol

Tecnocontrol TS292P User manual

Tecnocontrol

Tecnocontrol TS293K User manual

Tecnocontrol

Tecnocontrol TS255CB User manual

Tecnocontrol

Tecnocontrol SE237P Series User manual

Tecnocontrol

Tecnocontrol SE137EO User manual

Tecnocontrol

Tecnocontrol TS282K Series User manual

Tecnocontrol

Tecnocontrol TS293E Series User manual

Tecnocontrol

Tecnocontrol TS220E User manual

Tecnocontrol

Tecnocontrol SE138K User manual

Tecnocontrol

Tecnocontrol TS220EC-S User manual

Tecnocontrol

Tecnocontrol SE237E Series User manual

Popular Gas Detector manuals by other brands

Macurco

Macurco GD-6 Operation manual

Evikon

Evikon E2632 user manual

Critical Environment Technologies

Critical Environment Technologies CGAS-A Series Installation & operation manual

MSA

MSA altair 5 operating manual

DOD Technologies

DOD Technologies ChemLogic CL96 operating manual

DEGA

DEGA NS III LCD Series instruction manual

RKI Instruments

RKI Instruments 35-3001A-08-01 Operator's manual

PEMTECH

PEMTECH PT2008 Series Operator's manual

Coster

Coster RGS 328 instructions

Sygonix

Sygonix 2483186 operating instructions

Perry

Perry 1GA 50917MET/P Installation and operating instructions

isweek

isweek AS8900 manual

Oldham

Oldham OLC 10 user manual

Wizmart

Wizmart NB983 installation instructions

Beacon

Beacon MEGA Installation, operation and maintenance instructions

RKI

RKI GX-6000 Operator's manual

Dräger

Dräger PIR 7000 installation instructions

GDS

GDS GASMAX EC quick start guide
