Technoline WT 534 User manual

DE1

WT 534 –Bedienungsanleitung

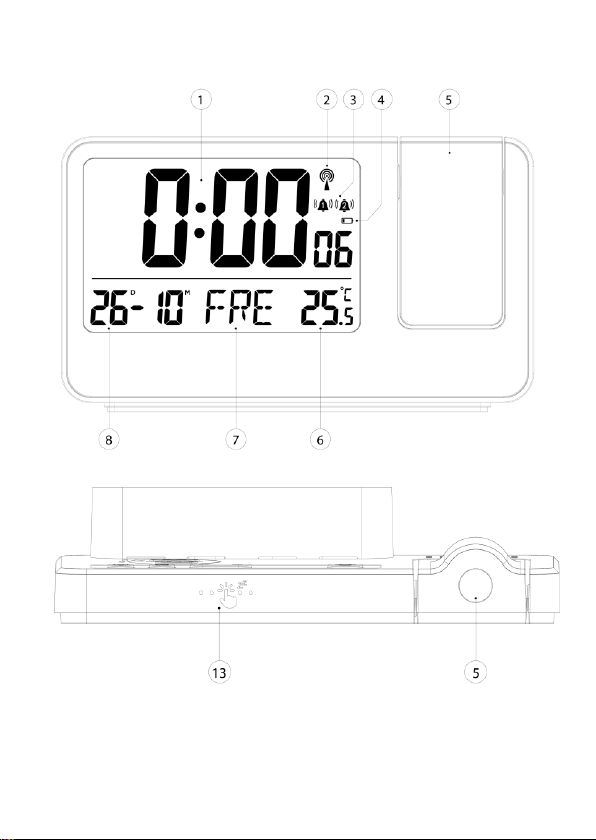

Übersicht

DE2

1: Uhrzeit

2: Empfangssymbol des Zeitsignals

3: Alarmsymbol

4: Batterieendanzeige

5: Projektionsfenster

6: Innentemperatur

7: Wochentag

8: Datum und Monat

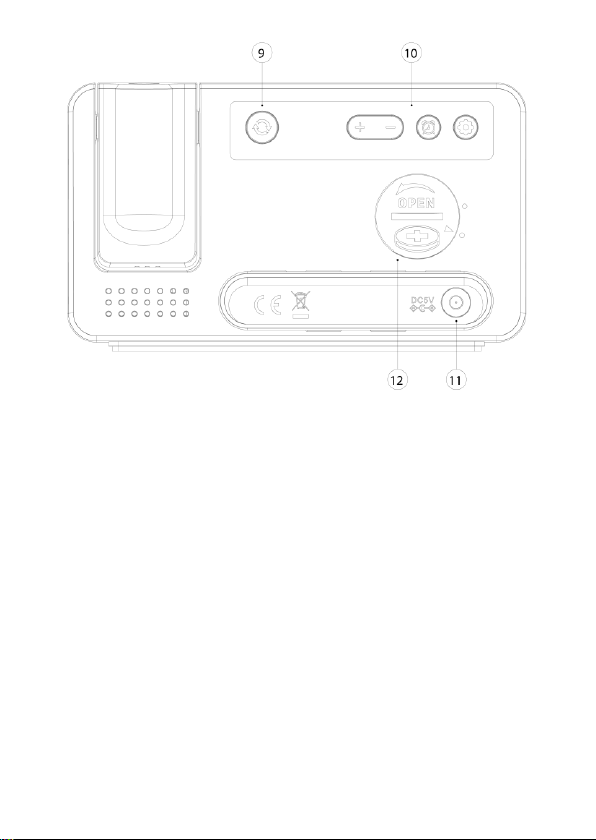

9: Taste zur Drehung der Projektion

10: Funktionstasten (+ / - / ALARM / SET)

11: Netzadapter-Verbindungsbuchse

12: Batteriefachabdeckung

13: Berührungsfeld für die Schlummerfunktion (SNOOZE)

Funktionen

DCF77 funkgesteuerte Zeitfunktion

Kalender bis zum Jahr 2099

Wochentage in 7 Sprachen wählbar: Englisch, Deutsch, Italienisch,

Französisch, Spanisch, Niederländisch und Dänisch

Uhrzeit wahlweise im 12/24-Stunden Zeitformat.

2 tägliche Alarme mit Schlummerfunktion (8 Minuten Dauer)

Projektion von Uhrzeit und Temperatur

DE3

180 Grad Drehung der Projektionsrichtung

Innentemperatur

Temperatur wahlweise in °C oder °F

Tischaufstellung

Inbetriebnahme

Verbinden Sie das mitgelieferte Netzkabel mit der Buchse auf der

Rückseite des Weckers und schließen Sie das Kabel dann an eine

passende Stromquelle an.

Alle Symbole auf dem LCD-Bildschirm leuchten für 3 Sekunden auf und

Sie hören einen Signalton. Der Wecker erkennt die Innentemperatur

und beginnt dann, nach dem DCF77-Zeitsignal zu suchen.

Entfernen Sie den Plastikstreifen aus dem Batteriefach um die Batterie

in Betrieb zu nehmen. Die Batterie wird als Backup verwendet.

Hinweis:

Bitte verwenden Sie das Original-Netzkabel, der diesem Produkt beiliegt,

oder ein Netzkabel mit denselben technischen Daten.

Batteriewechsel

Öffnen Sie die Batteriefachabdeckung und legen Sie 1 x CR2032 -Batterien

unter Beachtung der richtigen Polarität (Markierungen "+" und "-") in das

Batteriefach ein. Schließen Sie die Abdeckung des Batteriefachs wieder.

Empfang des Funksignals

Halten Sie die " " Taste für 2 Sekunden gedrückt, um die

DCF77-Zeitsignalsuche manuell zu starten. Das Symbol " " blinkt und

das bedeutet,, dass die DCF77-Signalsuche aktiv ist. Die dynamische

Anzeige zeigt an, dass das Signal stabil ist.

：

Empfang, Signal erkannt

：Erfolgreich empfangen

DE4

：Der vorherige Empfang war erfolgreich, aber der letzte Empfang ist

fehlgeschlagen

：Zeitsignalsuche ist ausgeschaltet (RCC OFF eingestellt)

Um 1:00 /2:00 / 3:00 (AM) führt die Uhr automatisch den

Synchronisationsversuch mit dem DCF77-Signal durch, um eventuelle

Abweichungen auf die genaue Zeit zu korrigieren. Bleibt dieser

Synchronisationsversuch erfolglos (das Funkmastsymbol verschwindet

aus der Anzeige), versucht das System automatisch die

Synchronisation zur nächsten vollen Stunde. Dieser Vorgang wird

automatisch bis zu 5 Mal wiederholt.

Drücken Sie während des DCF77-Signalempfangs einmal die " "

Taste, um die Suche nach dem Zeitsignal zu beenden.

Hinweise:

Ein blinkendes Funkmastsymbol zeigt an, dass der Empfang des

DCF77-Signals begonnen hat

Ein kontinuierlich angezeigtes Funkmastsymbol zeigt an, dass das

DCF77-Signal erfolgreich empfangen wurde

Wir empfehlen einen Mindestabstand von 2,5 Metern zu allen

Störquellen, wie z.B. Fernsehgeräten oder Computermonitoren

In Räumen mit Betonwänden (z.B.: in Kellern) und in Büros ist der

Funkempfang schwächer. Stellen Sie das Gerät in solchen extremen

Fällen in der Nähe des Fensters auf.

Während des DCF77-Empfangs haben nur das "SNOOZE"

Berührungsfeld und die " " Taste eine Funktion, andere Tasten

haben keine Funktion. Wenn Sie andere Funktionen ausführen

möchten, drücken Sie bitte die " " Taste, um den DCF77-Empfang

zu beenden.

Beim Empfang von Funkwellen werden die Hintergrundbeleuchtung

und die Projektion vorübergehend ausgeschaltet und die Helligkeit wird

nach Abschluss der Signalsuche wiederhergestellt.

Manuelle Zeiteinstellung

DE5

Halten Sie die " " (SET) Taste für 2 Sekunden gedrückt und die

Anzeige RCC ON/OFF beginnt zu blinken. Drücken Sie die " " oder

die " " Taste, um die funkgesteuerte Zeitfunktion anzuschalten(ON)

oder auszuschalten (OFF).

Drücken Sie die “ " Taste, um diesen Einstellungspunkt zu

bestätigen und fahren Sie mit dem nächsten Einstellungspunkt fort. Die

Reihenfolge der Einstellungspunkte ist wie folgt:

RCC ON/OFF12/24Hr ZeitzoneStundeMinuteDatumsformat

(T/M oder M/D) JahrMonatDatumWochentagssprache

Drücken Sie die " " Taste zur Bestätigung des letzten

Einstelungspunktes, um die Einstellvorgänge zu beenden und die Uhr

kehrt in den normalenAnzeigemodus zurück.

Hinweise:

Wenn innerhalb von 20 Sekunden keine Taste betätigt wird, beendet

die Uhr automatisch die Einstellung und kehrt zur normalen

Zeitanzeige zurück.

Halten Sie während der Einstellung des Wertes die " " oder die

" " Taste gedrückt, um den Einstellungswert schneller anzupassen.

Wenn bei der Auswahl des 12-Stunden-Formats "PM" vor den Stunden

angezeigt wird, bedeutet dies, dass die Stunde post meridiem (nach

der Mittagsstunde) ist.

Die 7 Sprachen, in denen die Wochenabkürzungen angezeigt werden,

sind unten aufgeführt:

DE6

Sprache

/ Wochentag

Englisch

ENG

Deutsch

GER

Französisch

FRE

Spanisch

SPA

Montag

MON

LUN

Dienstag

TUE

DIE

MAR

Mittwoch

WED

MIT

MER

MIE

Donnerstag

THU

DON

JEU

JUE

Freitag

FRI

FRE

VEN

VIE

Samstag

SAT

SAM

SAB

Sonntag

SUN

SON

DIM

DOM

Sprache

/ Wochentag

Italienisch

ITA

Niederländisch

DUT

Dänisch

DAN

Montag

LUN

MAA

MAN

Dienstag

MAR

DIN

TIR

Mittwoch

MER

WOE

ONS

Donnerstag

GIO

DON

TOR

Freitag

VEN

VRI

FRE

Samstag

SAB

ZAT

LOR

Sonntag

DOM

ZON

SON

Aktivierung/Deaktivierung des täglichen Alarms

Drücken Sie einmal die " " Taste und auf der LCD-Anzeige wird das

Symbol angezeigt, was bedeutet, dass nur Alarm 1 aktiviert ist.

Drücken Sie erneut die " " Taste und auf der LCD-Anzeige erscheint

das Symbol, was bedeutet, dass nurAlarm 2 aktiviert ist.

Wenn Sie die " " Taste erneut drücken, zeigt die LCD-Anzeige die

und Symbole an, was bedeutet, dass sowohl Alarm 1 als auch

Alarm 2 aktiviert sind.

Drücken Sie erneut die " " Taste und auf der LCD-Anzeige erscheint

DE7

kein Symbol, was bedeutet, dass sowohl Alarm 1 als auch Alarm 2

deaktiviert sind.

Alarmeinstellung

Drücken Sie einmal die " " (ALARM) Taste, um Alarmzeit 1

anzuzeigen. Drücken Sie die " " Taste erneut, um Alarmzeit 2

anzuzeigen. Drücken Sie die " " Taste erneut, um zur normalen

Zeitanzeige zurückzukehren.

Wenn Alarm 1 angezeigt wird, halten Sie die " " Taste für 2

Sekunden gedrückt und die Stunde von Alarmzeit 1 beginnt zu blinken.

Drücken Sie die die " " oder die " " Taste, um die gewünschte

Stunde einzustellen.

Drücken Sie die " " Taste, um Ihre Einstellung zu bestätigen und die

Minute von Alarmzeit 1 beginnt zu blinken. Drücken Sie die " " oder

die " " Taste,, um die gewünschte Minute einzustellen.

Drücken Sie die " " Taste, um Ihre Einstellung zu bestätigen und die

Einstellung vonAlarm 1 zu beenden.

DE8

Wenn Alarm 2 angezeigt wird, halten Sie die " " Taste für 2

Sekunden gedrückt und die Stunde von Alarmzeit 2 beginnt zu blinken.

Drücken Sie die die " " oder die " " Taste, um die gewünschte

Stunde einzustellen.

Drücken Sie die " " Taste, um Ihre Einstellung zu bestätigen und die

Minute von Alarmzeit 2 beginnt zu blinken. Drücken Sie die " " oder

die " " Taste,, um die gewünschte Minute einzustellen.

Drücken Sie die " " Taste, um Ihre Einstellung zu bestätigen und die

Einstellung vonAlarm 2 zu beenden.

Hinweise:

Wenn innerhalb von 20 Sekunden keine Taste betätigt wird, beendet

die Uhr automatisch die Einstellung und kehrt zur normalen

Zeitanzeige zurück.

Halten Sie während der Einstellung des Wertes die " " oder die

" " Taste gedrückt, um den Einstellungswert schneller anzupassen.

Der Alarm ertönt 2 Minuten lang, wenn Sie ihn nicht durch Drücken

einer beliebigen Taste beenden. In diesem Fall wird der Alarm nach 24

Stunden automatisch wiederholt.

Ausschalten des Alarmtons

Wenn der Alarmton ertönt, drücken Sie eine beliebige Taste außer der

"SNOOZE" Berührungsfeld, um den Alarmton zu beenden.

Der Weckton wird am nächsten Tag wieder ertönen.

DE9

Schlummerfunktion

Wenn der Weckton ertönt, drücken Sie das "SNOOZE" Berührungsfeld, um

den Weckton zu beenden und in den Schlummermodus zu wechseln. Das

Alarmsignal ertönt nach einer Schlummerdauer von 8 Minuten erneut.

Temperatur in °C oder °F

Drücken Sie einmal die " " Taste, um die Temperatureinheit auf °C

oder °F umzuschalten.

Hintergrundbeleuchtung und Projektionsfunktion

DC-Netzkabelbetrieb

Wenn Sie das Netzkabel verwenden, leuchten die Hintergrund-

beleuchtung und die Projektion immer auf. Drücken Sie die " " Taste,

um die Helligkeit der Hintergrundbeleuchtung einzustellen oder sie

auszuschalten. Die Einstellungsreihenfolge für die Helligkeit ist:

Hell Mittel Dunkel Ausgeschaltet Hell Mittel Dunkel …

Drücken Sie die " " Taste und die Projektion wird um 180 Grad

gedreht.

DE10

Hinweise:

Wenn die Projektion aktiv ist, beträgt der Projektionsabstand etwa 2

Meter.

Eine kontinuierliche Projektion ist nur bei Verwendung des Netzteils

möglich.

Beim Empfang von Funkwellen werden die Hintergrundbeleuchtung

und die Projektion vorübergehend ausgeschaltet und die Helligkeit wird

nach Abschluss der Signalsuche wiederhergestellt.

Konformitätserklärung

Hiermit erklärt Technotrade, dass sich das Produkt WT 534 in

Übereinstimmung mit den grundlegendenAnforderungen und den übrigen

einschlägigen Bestimmungen der Richtlinie 2014/53/EU und ROHS

2011/65/EG befindet. Die Original-EU-Konformitätserklärung finden Sie

unter: www.technoline.de/doc/4029665005348

Technische Daten

Innentemperatu-Messbereich: -9.9°C (14.2°F) ~ 50°C (122°F)

Stromversorgung:TC-0500600-01A Netzadapter DC5V 600mA (inklusive),

1 x CR2032 Knopfzelle (inklusive, nur für Back-up)

Umwelteinflüsse auf Funkempfang

Die Uhr empfängt kabellos die genaue Uhrzeit. Wie bei allen kabellosen

Geräten kann der Funkempfang durch folgende Einflüsse beeinträchtigt

sein:

lange Übertragungswege

naheliegende Berge und Täler

naheAutobahnen, Gleisen, Flughäfen, Hochspannungsleitungen, etc.

nahe Baustellen

inmitten hoher Gebäude

in Betonbauten

nahe elektrischer Geräte (Computer, Fernseher, etc) und metallischer

Gegenstände

in bewegten Fahrzeugen

Platzieren Sie die Uhr an einem Ort mit optimalem Empfang, z.B. in der

Nähe von Fenstern und entfernt zu metallischen oder elektrischen

Gegenständen.

Vorsichtsmaßnahmen

Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen

gedacht.

Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen

Table of contents

Languages:

Other Technoline Alarm Clock manuals

Technoline

Technoline WT 498 User manual

Technoline

Technoline WT 463 User manual

Technoline

Technoline WT 189 User manual

Technoline

Technoline WT 498S User manual

Technoline

Technoline WT 197 User manual

Technoline

Technoline WQ 100 User manual

Technoline

Technoline DreamMatePro User manual

Technoline

Technoline WT268 User manual

Technoline

Technoline WS 8005 User manual

Technoline

Technoline WT 753 User manual

Technoline

Technoline WQ 145 User manual

Technoline

Technoline WT 197 User manual

Technoline

Technoline WT 180 User manual

Technoline

Technoline WQ170 User manual

Technoline

Technoline K User manual

Technoline

Technoline WT260 User manual

Technoline

Technoline WT 758 User manual

Technoline

Technoline Dream Mate Pro User manual

Technoline

Technoline WT 538 User manual

Technoline

Technoline G User manual

Technoline

Technoline WT 330 User manual

Technoline

Technoline WT 495 User manual

Technoline

Technoline WT 770 User manual

Technoline

Technoline WT546 User manual

Popular Alarm Clock manuals by other brands

Steren

Steren CLK-210 user manual

COP-USA

COP-USA ALCDVR32-SL user manual

Philips

Philips HF3505/70 Quick start card

Casio

Casio PQ-70 user manual

iHome

iHome IA63 user manual

Coopers

Coopers 9765 instructions

ANJANK

ANJANK AC-190 Instruction manual and warranty

TFA

TFA 98.1075 operating instructions

Sharper Image

Sharper Image 204050 instruction manual

Lumie

Lumie Zest manual

Dexford

Dexford RCT200 operating manual

Philips

Philips AJL303/37B user manual

RST

RST Q754 Operation manual

iHome

iHome iKT50 instruction manual

Sony

Sony dash HID-B7 quick start guide

SVINZ

SVINZ SCC009 user manual

Clas Ohlson

Clas Ohlson 918863 quick guide

IKEA

IKEA FNURRA manual
