Spotlight HAL LED 55 User manual

Manuale utente - User manual

HAL LED 55 - HAL LED 90

ø168

ø120

167

ø140

min. 20

max 40

ø160

167

ø165-170

min. 20

max 35

ø198

HAL LED 90 - DIMENSIONI (mm) E PESO - DIMENSIONS (mm) AND WEIGHT

116 218

PSU LED 90 - DIMENSIONS (mm) AND WEIGHT (1 Kg)

ATTENZIONE: Prima di usare questi apparecchi,

leggere attentamente le istruzioni che seguono.

Spotlight srl non potrà essere ritenuta responsabile di

danni derivanti dalla non osservanza di dette istruzioni.

SAFETY WARNING: Before using this product,

read the present instructions carefully.

Spotlight srl will not be responsible for damage

resulting from instructions not being followed.

1,1 Kg

2,2 Kg

HAL LED 55 - DIMENSIONI (mm) E PESO - DIMENSIONS (mm) AND WEIGHT

HAL LED 55 - HAL LED 90

---

m 0,5 IP 20 tamax 35°C

Apparecchi in Classe III in cui la protezione contro la scossa elettrica si basa

sull'alimentazione a bassissima tensione di sicurezza (SELV).

Devices in Class III, with protection against electric shock based on supply at

extra-low safety voltage (SELV).

Non ﬁssare la sorgente luminosa in funzione.

Do not stare at the operating light source.

Apparecchi non idonei ad essere ricoperti di materiale termicamente isolante.

Devices not suitable for being covered with heat-insulation material.

Gruppo di Rischio: 1, secondo Norma EN 62471

Risk Group: 1, in compliance with Standard EN 62471

50W@1,4A

90W@2,1A

RED

BLACK

LED DRIVER C.C.

HAL LED 55 - HAL LED 90

RICICLAGGIO

Il prodotto deve essere riciclato o smaltito

secondo la direttiva 2002/96/CE.

INDICAZIONI GENERALI

Il proiettore in Vs possesso risponde alle Direttive

Europee 2006/95/CE, 2004/108/CE e 2011/65/UE.

La targhetta che è sistemata sul ﬁanco del proiettore,

contiene le seguenti informazioni:

• Modello

• Tensione di alimentazione in V

• Potenza in W

• Indice di protezione IP

• Massima temperatura ambiente ammissibile in °C

• Distanza minima da ogni superﬁcie inﬁammabile

INSTALLAZIONE

• Il proiettore è progettato esclusivamente per impiego

professionale.

• Non puntare il faro direttamente negli occhi

• Ricordarsi di collegare la fune di sicurezza se previsto

dalle norme di sicurezza locali.

CONNESSIONI ELETTRICHE

Il vostro faro è stato progettato per una tensione di

alimentazione da 100 a 240V, 50/60 Hz.

Prima e durante l’installazione osservare le seguenti

norme:

• Veriﬁcare sempre l’efﬁcienza del collegamento a terra

della linea in uso.

• Veriﬁcare che la tensione di alimentazione corrisponda a

quella dell’apparecchio

• L’apparecchio è previsto per uso all’interno: pertanto

deve essere protetto dall’umidità e dalla pioggia se

usato in condizioni diverse (IP 20).

• L’apparecchio NON può essere collegato a un dimmer.

MANUTENZIONE

Non aprire l’apparecchio. La manutenzione deve essere

eseguita esclusivamente dal costruttore o dal suo

servizio di assistenza.

Sottoporre il faro a revisione almeno una volta all’anno

per controllare l’integrità delle parti elettriche e

meccaniche e l’aggiornamento del software.

HAL LED 55 - HAL LED 90

MODALITA' DI FUNZIONAMENTO

Il faro è predisposto per poter essere utilizzato in

diverse modalità di funzionamento:

• POTENZIOMETRO LOCALE

• DMX

• RDM

INTERFACCIA DISPLAY

All’accensione viene visualizzata la versione

software installata, a cui fa seguito la

visualizzazione delle impostazioni di default,

ovvero la Modalità di Funzionamento attualmente

impostata:

- Manual, per utilizzo tramite potenziometro

- 1-3-channel mode, per modalità DMX/RDM

seguita dall'Indirizzo DMX assegnato all'unità.

Premendo il tasto ENTER si accede alle impostazioni

e si naviga attraverso i sottomenu agendo sui

pulsanti NEXT e PREV che in presenza di voci di tipo

valore avranno la funzione di modiﬁca in aumento

o diminuzione dei valori stessi; le modiﬁche

potranno essere confermate con il pulsante ENTER

o annullate con il pulsante BACK.

Struttura del menu - MENU GENERALE

Voce Valori Def Descrizione

Dmx Settings Sottomenu impostazioni dmx

Options Sottomenu conﬁgurazioni

opzionali

Info Sottomenu informazioni

MENU DMX SETTING

Voce Valori Def Descrizione

Dmx

Address 1..xxx 1 Indirizzo dmx

Dmx

Personality

3 channels mode

2 channels mode

1 channels mode

1 channels mode Modo dmx

MENU OPTIONS

Voce Valori Def Descrizione

LED Delay OFF / 30, 60 ... 600 ms 120 ms Tempo di buffer sulle

uscite LED

Dimming

Curve

LINEAR

QUADRATIC Quadratic Gamma Correction

Out

Frequency

500, 800,1000,1500...

10000,11000, 12000...

20000 Hz

1000 Hz Frequenza PWM LED

Led Boost

(*)--- --- ---

Fan Mode

(*)--- --- ---

Display

Rotat.

STANDARD

ROTATED Standard

Rotazione di 180° del

display. Standard = tasti

a destra del

display.

Display

Standby

OFF

ON OFF

Selezionando ON

il display si spegne

automaticamente dopo

60 secondi di inutilizzo

Default

Set

Imposta il default per

tutti i parametri utente

Factory

Setting Riservato al Costruttore Impostazioni di fabbrica

(*) Non disponibile in questo prodotto

PREV/- NEXT/+ BACKENTER

PREV/-

NEXT/+

BACK

ENTER

Manual

001

Manual

001

HAL LED 55 - HAL LED 90

DMX Personality 2: 2 channels mode

#Nome Descrizione

1 DIMMER 0..255

Dimmer

da spento (livello 0)

a acceso (livello 255)

2 STROBO

0 STROBO NON ATTIVO

1..255

Strobo

da lento (3,86 s)

a veloce (30 ms)

DMX Personality 1: 1 channels mode

#Nome Descrizione

1 DIMMER 0..255

Dimmer

da spento (livello 0)

a acceso (livello 255)

MENU INFO

Voce Valori Descrizione

LED Temperat. XX°C Temperatura sul LED (*)

Board

Temperat. XX°C Temperatura a bordo scheda

Led Time 00 Hr – 00 min Tempo funzionamento uscite

Unit Time 00 Hr – 00 min Tempo funzionamento unità

Software

Version

V. ....

Data di rilascio Visualizza versione software

(*) Non disponibile in questo prodotto

Mappa DMX

Modo Numero Canali

3 CH 3

2 CH 2

1 CH 1

DMX Personality 3: 3 channels mode

#Nome Descrizione

1 DIMMER 0..255

Dimmer

da spento (livello 0)

a acceso (livello 255)

2DIMMER

FINE 0..255

Dimmer ﬁne

da spento (livello 0)

a acceso (livello 255)

3 STROBO

0 STROBO NON ATTIVO

1..255

Strobo

da lento (3,86 s)

a veloce (30 ms)

HAL LED 55 - HAL LED 90

PRIORITA' INGRESSI: LTP

L’ultimo ingresso (DMX o Potenziometro) che viene

modiﬁcato ha la priorità sugli altri.

Sul display, nella schermata principale, se l’ultimo segnale

ricevuto proviene dal potenziometro viene indicato

MANUAL, mentre se l’ultimo segnale ricevuto è DMX

viene riportato la modalità DMX corrente.

Assenza di segnale DMX

In assenza di segnale DMX viene mantenuto l’ultimo

valore ricevuto, durante il funzionamento normale.

In assenza di segnale DMX allo startup, invece, ha la

priorità il valore impostato dal potenziometro.

RDM

Il presente dispositivo supporta il protocollo RDM, ultima

versione (ANSI E1.20 - 2010). Vengono supportati i

seguenti parametri:

Denominazione Plasa/ESTA Numero Canali

DEVICE_INFO Lettura dei seguenti parametri:

- Versione protocollo RDM

- Device Model ID

- Categoria prodotto

- ID versione sw

- Numero di canali DMX

- Indice modalità DMX

- Indirizzo DMX

- Numero di sub-devices

- Numero di sensori

IDENTIFY_DEVICE Accensione dei LED per consentire di

individuare visivamente il dispositivo

DMX_START_ADDRESS Impostazione/lettura Indirizzo DMX

SOFTWARE_VERSION_LABEL Descrizione testuale versione sw

SUPPORTED_PARAMETERS Elenco dei parametri supportati

DMX_PERSONALITY Impostazione modalità DMX

DMX_PERSONALITY_

DESCRIPTION

Ottenimento descrizione testuale

modalità DMX

DEVICE_MODEL_DESCRIPTION Descrizione testuale del device model

MANUFACTURER_LABEL Descrizione testuale manufacturer

SENSOR_DEFINITION,

SENSOR_VALUE

Visualizzazione dei valori letti dal

sensore di temperatura, espresso in

decimi di grado Celsius

HAL LED 55 - HAL LED 90

RECYCLING

The product must be recycled or disposed of,

according to Directive 2002/96/CE.

INTRODUCTION

The luminaire you have bought complies to 2006/95/EC,

2004/108/EC and 2011/65/EU European Directives.

The label on the side of the luminaire lists the following

information:

• Model

• Mains supply voltage (V)

• Lamp wattage (W)

• Protection index (IP)

• Maximum allowed ambient temperature in °C

• Minimum ﬂammable surface distance

INSTALLATION

• The luminaire has been designed for professional use

only

• Do not direct the light beam straight into somebody’s

eyes

• Remember to connect the safety cable, if required by

local health and safety regulations

ELECTRICAL CONNECTIONS

The luminaire has been designed to operate with a

100V to 240V supply, 50-60Hz.

Before and during the installation, make sure you

follow the guidelines below:

• Always check the earth continuity connection for the

line being used.

• Ensure the required voltage of the unit is the same as

the supplied one.

• The unit is designed for indoor use: if it is to be used

outdoor, ensure it is protected from dampness and

rain. (IP 20)

• This unit cannot be connected to a dimmer.

MAINTENANCE

Do not open the ﬁxture. Maintenance should be

performed only by the manufacturer or by its service

agent.

The luminaire must be serviced at least once a year, to

check the integrity of its electrical and mechanical parts

and to keep software updated.

HAL LED 55 - HAL LED 90

OPERATING MODE

The luminaire is designed to be used in different

operating modes:

• LOCAL POTENTIOMETER

• DMX

• RDM

DISPLAY INTERFACE

When switched on, the installed software version

is displayed, followed by the display of the default

settings, ie the currently set operating mode:

- Manual, for use with a potentiometer

- 1-3-channel mode, for DMX/RDM mode

followed by the DMX address assigned to the unit.

Pressing the ENTER key you access the settings and

browse through the submenus by pressing the NEXT

and PREV buttons, which in case of value type

entries will have the function of increasing

or decreasing the values; the changes can be

conﬁrmed with the ENTER button or canceled with

the BACK button.

Struttura del menu - MENU GENERALE

Item Value Def Description

Dmx Settings Dmx settings submenu

Options Optional settings submenu

Info Information submenu

MENU DMX SETTING

Item Value Def Description

Dmx

Address 1..xxx 1 Dmx Address

Dmx

Personality

3 channels mode

2 channels mode

1 channels mode

1 channels mode Dmx Mode

MENU OPTIONS

Item Value Def Description

LED Delay OFF / 30, 60 ... 600 ms 120 ms Buffer time on LED

outputs

Dimming

Curve

LINEAR

QUADRATIC Quadratic Gamma Correction

Out

Frequency

500, 800,1000,1500...

10000,11000, 12000...

20000 Hz

1000 Hz PWM LED Frequency

Led Boost

(*)--- --- ---

Fan Mode

(*)--- --- ---

Display

Rotat.

STANDARD

ROTATED Standard

180 ° rotation of the

display. Standard =

keys to the right of

the display

Display

Standby

OFF

ON OFF

By selecting ON the

display turns off

automatically after 60

seconds of inactivity

Default

Set

It sets the default

for all the user

parameters

Factory

Setting For the Manufacturer only Factory default setting

(*) Not available with this ﬁxture

PREV/- NEXT/+ BACKENTER

PREV/-

NEXT/+

BACK

ENTER

Manual

001

Manual

001

HAL LED 55 - HAL LED 90

MENU INFO

Item Value Description

LED Temperat. XX°C LED temperature (*)

Board Temperat. XX°C Motherboard edges

temperature

Led Time 00 Hr – 00 min Output operation time

Unit Time 00 Hr – 00 min Unit operation time

Software

Version

V. ....

Release date

It displays the software

version

(*) Not available with this ﬁxture

Mappa DMX

Mode Number of Channels

3 CH 3

2 CH 2

1 CH 1

DMX Personality 3: 3 channels mode

#Nome Descrizione

1 DIMMER 0..255

Dimmer

from OFF (level 0)

to ON (level 255)

2DIMMER

FINE 0..255

Dimmer ﬁne

from OFF (level 0)

to ON (level 255)

3 STROBO

0 INACTIVE STROBO

1..255

Strobo

from slow (3,86 s)

to fast (30 ms)

DMX Personality 2: 2 channels mode

#Nome Descrizione

1 DIMMER 0..255

Dimmer

from OFF (level 0)

to ON (level 255)

2 STROBO

0 INACTIVE STROBO

1..255

Strobo

from slow (3,86 s)

to fast (30 ms)

DMX Personality 1: 1 channels mode

#Nome Descrizione

1 DIMMER 0..255

Dimmer

from OFF (level 0)

to ON (level 255)

This manual suits for next models

Table of contents

Languages:

Other Spotlight Lighting Equipment manuals

Spotlight

Spotlight combi 50 Fresnel User manual

Spotlight

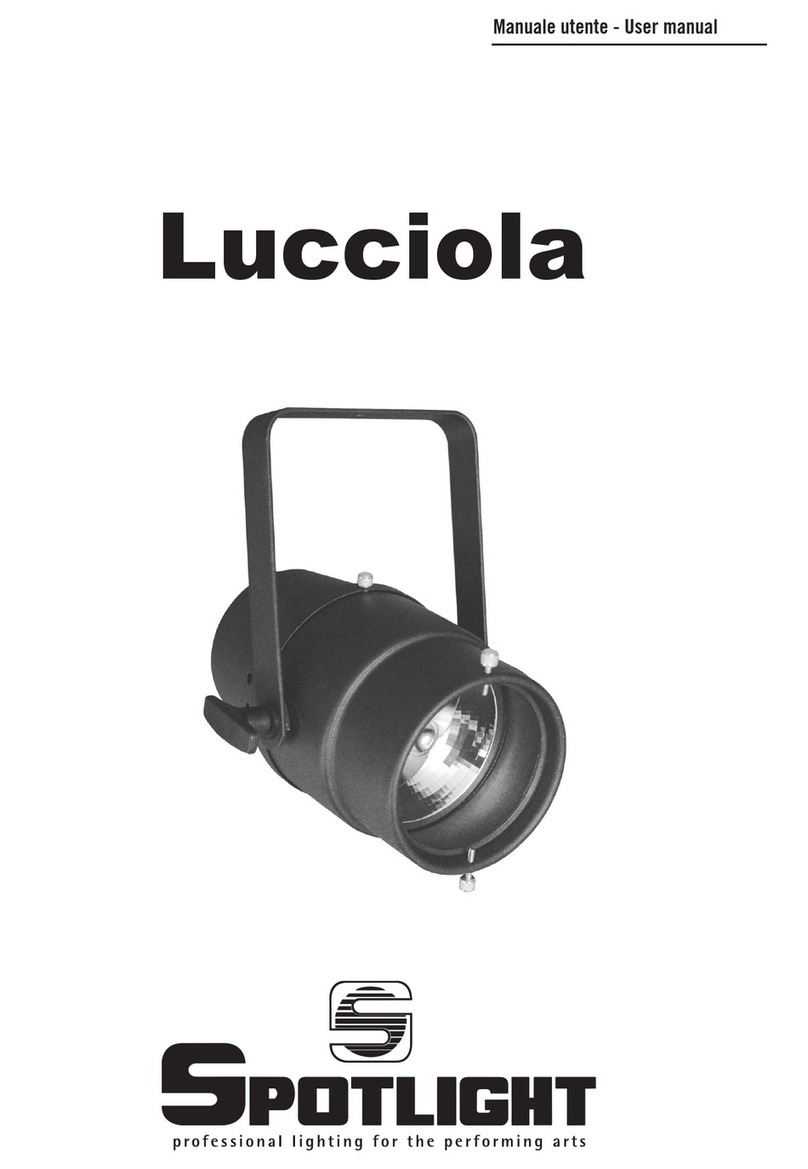

Spotlight Lucciola User manual

Spotlight

Spotlight FresneLED 50 RGBW User manual

Spotlight

Spotlight FollowLED 450 DMX User manual

Spotlight

Spotlight Fresnel LED Hyperion 300 TW User manual

Spotlight

Spotlight FresneLED 450 DMX User manual

Spotlight

Spotlight ARC VIDEO 2A User manual

Spotlight

Spotlight combi Architectural COM 150 MC F User manual

Spotlight

Spotlight FresneLED 50 DMX User manual

Spotlight

Spotlight EVO 12 H ZW User manual

Spotlight

Spotlight FollowLED 250 RGBW User manual

Spotlight

Spotlight MI PR ZS NO User manual

Spotlight

Spotlight ProfiLED 100 DMX User manual

Spotlight

Spotlight Hyperion 200 TW User manual

Spotlight

Spotlight HAL LED User manual

Spotlight

Spotlight Fresnel LED Hyperion 300 TW User manual

Spotlight

Spotlight MIDI FRESNEL CDM 250W User manual

Spotlight

Spotlight HAL LED 55 XL User manual

Spotlight

Spotlight Lucciola LUT User manual

Spotlight

Spotlight ProfiLED 50 RGBW User manual

Spotlight

Spotlight FresneLED 450 Tunable White User manual

Popular Lighting Equipment manuals by other brands

Brizo

Brizo 8SP-MU-4 manual

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 installation instructions

IKEA

IKEA BJÖRKSPIREA manual

Laserworld

Laserworld Evolution Series ES-400RGB manual

Alien

Alien RG STAR user manual

EuroLite

EuroLite LED B-40 user manual

Qazqa

Qazqa Suplux SL 3 Black 103062 instruction manual

Commercial Electric

Commercial Electric 54568141 Use and care guide

CREE LIGHTING

CREE LIGHTING 304 Series installation instructions

Goobay

Goobay 49867 user manual

ECOMAN ITALIA

ECOMAN ITALIA LED T8 instruction manual

Alkalite

Alkalite Krypton KT-81 user manual

Clas Ohlson

Clas Ohlson GU10 manual

DTS

DTS DELTA 10 F user manual

ring

ring Solar Steplight manual

One Stop Gardens

One Stop Gardens 57696 Owner's manual & safety instructions

Chauvet DJ

Chauvet DJ COREpar UV120 ILS user manual

SIREM

SIREM Swimeo A2 instructions
