Speed Link SL-6555-SBK User manual
DE
GB
FR
ES
IT
360 Style Gamepad, USB
SL-6555-SBK
Bedienungsanleitung
User‘s guide
Instrucciones de manejo
Mode d‘emploi
Manuale di istruzioni
DE
GB
FR
ES
IT
3
Sicherheitshinweise
Wichtig!
Bevor Sie dieses Produkt verwenden, lesen Sie bitte
die Sicherheits- und Warnhinweise im Handbuch.
Bewahren Sie dieses Handbuch auf, um zu einem
späteren Zeitpunkt darauf zurückgreifen zu können.
Haftungsausschluss
Die Jöllenbeck GmbH übernimmt keine Haftung für
Schäden am Produkt oder Verletzungen von Personen
aufgrund von unachtsamer, unsachgemäßer, falscher
oder nicht dem vom Hersteller angegebenen Zweck
entsprechender Verwendung des Produkts.
Fehlerbeseitigung/Reparatur
Versuchen Sie nicht, das Gerät selbst zu warten oder
zu reparieren. Überlassen Sie jegliche Wartungsar-
beiten dem zuständigen Fachpersonal. Nehmen Sie
keine Veränderungen am Gerät vor. Dadurch verlieren
Sie jegliche Garantieansprüche.
Feuchtigkeit/Wärmequellen
Verwenden Sie das Gerät nicht in der Nähe von
Wasser (z. B. Waschbecken, Badewannen etc.),
und halten Sie es von Feuchtigkeit, tropfenden oder
spritzenden Flüssigkeiten sowie Regen fern.
Setzen Sie das Gerät keinen hohen Temperaturen,
hoher Luftfeuchtigkeit oder direktem Sonnenlicht aus.
Reinigung
Verwenden Sie zum Reinigen des Gerätes bitte ein
weiches, trockenes Tuch. Lassen Sie das Gerät nie
mit Benzol, Verdünner oder anderen Chemikalien in
Berührung kommen
Bestimmungsgemäßer Gebrauch
Das Gerät darf nur mit den dafür vorgesehenen
Originalteilen verwendet werden.
Das Produkt darf nur in geschlossenen und trocke-
nen Räumen verwendet werden.
Die bestimmungsgemäße Verwendung beinhaltet
das Vorgehen gemäß der Installationsanleitung. Für
Schäden, die durch unsachgemäßen Gebrauch ent-
stehen, übernimmt der Hersteller keine Haftung.
4
DE
GB
FR
ES
IT
Lieferumfang
360 Style Gamepad
Bedienungsanleitung
Treiber CD
Systemvoraussetzungen
Windows 98SE/ME/2000/XP/Vista
USB-Schnittstelle

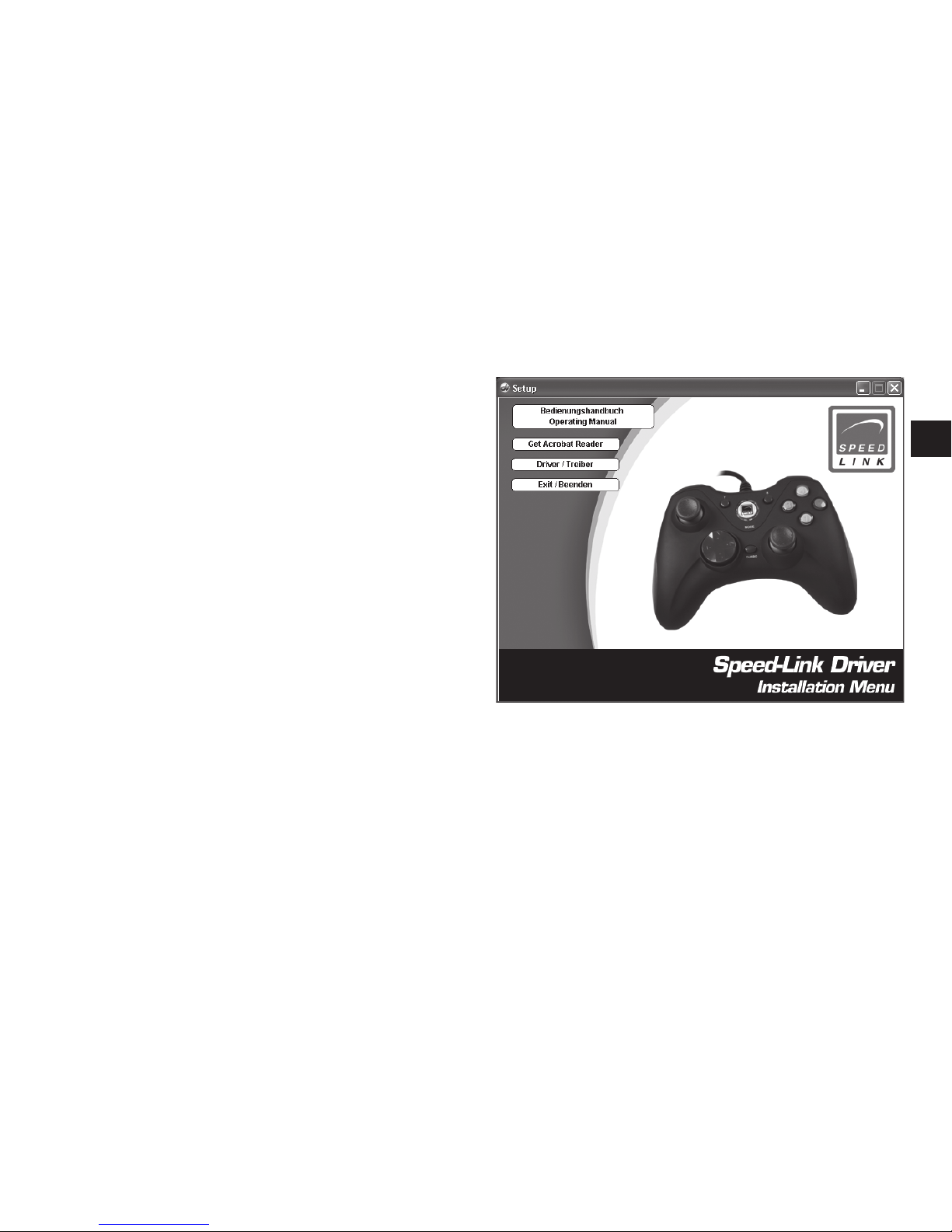

Anschluss
Verbinden Sie den USB-Anschluss mit
einer freien USB-Schnittstelle an Ihrem
Computer. Legen Sie nun die Treiber-
CD ein und klicken Sie auf das Feld
„Treiber/Driver“. Sollte sich das Instal-
lationsmenü nicht von selber öffnen,
klicken Sie bitte „Start“, „Ausführen“,
„Durchsuchen“ und wählen Sie Ihr CD-
Rom Laufwerk aus.
Folgen Sie den Anweisungen auf dem
Bildschirm.
DE
GB
FR
ES
IT
5
Hinweis
Falls es nach der Treiber Installation
zu einer falschen Kalibrierung des
Gamepads kommen sollte, stecken Sie
es kurz von Ihrem PC ab und verbin-
den es erneut.

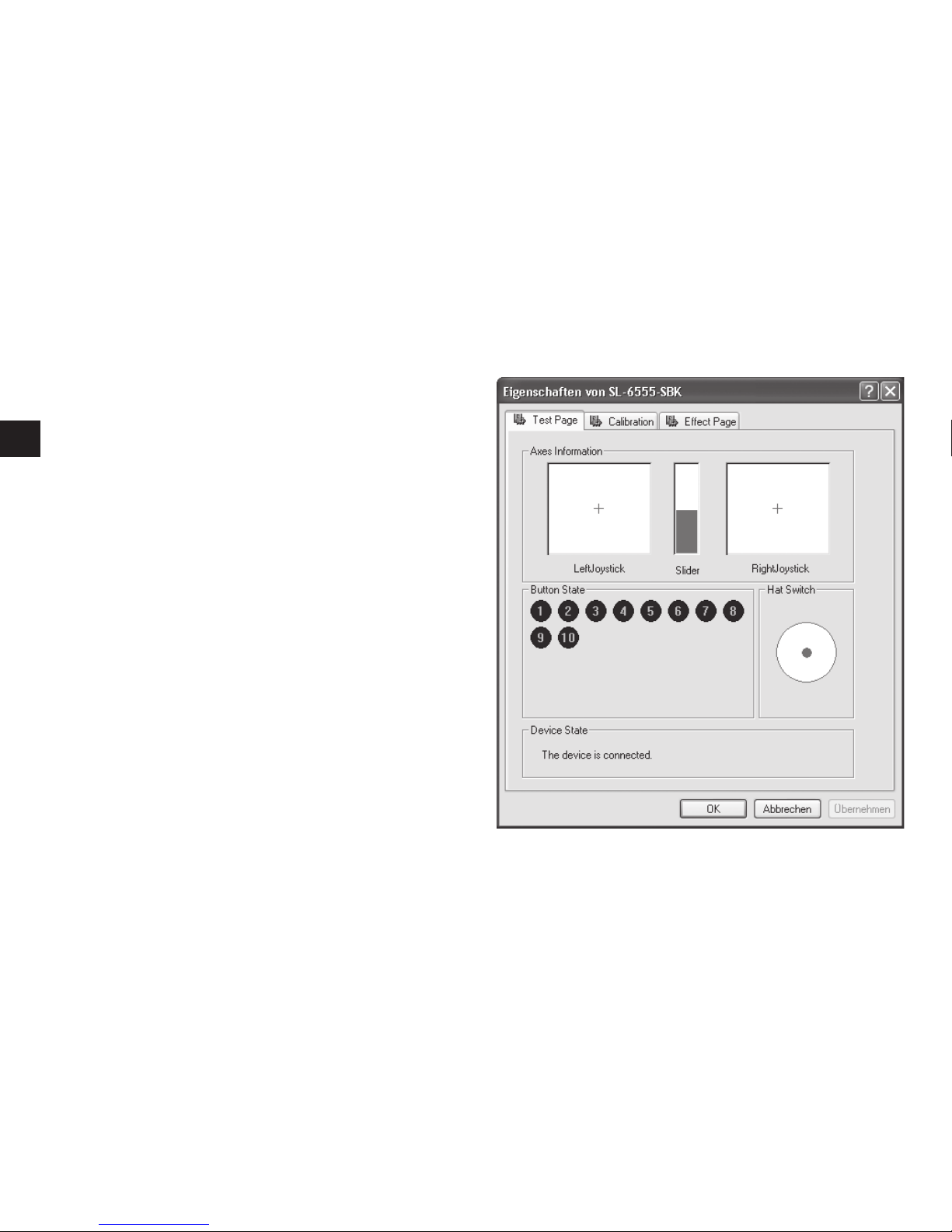

Testen des Gamepads
• Klicken Sie nach der Treiber-
Installation auf Start, Einstellungen,
Systemsteuerung und Gamecontroller.
• Wählen Sie SL-6555-SBK und klik-
ken Sie auf Eigenschaften. In diesem
Menü können Sie alle Funktionen des
Gamepads testen.
6
DE
GB
FR
ES
IT

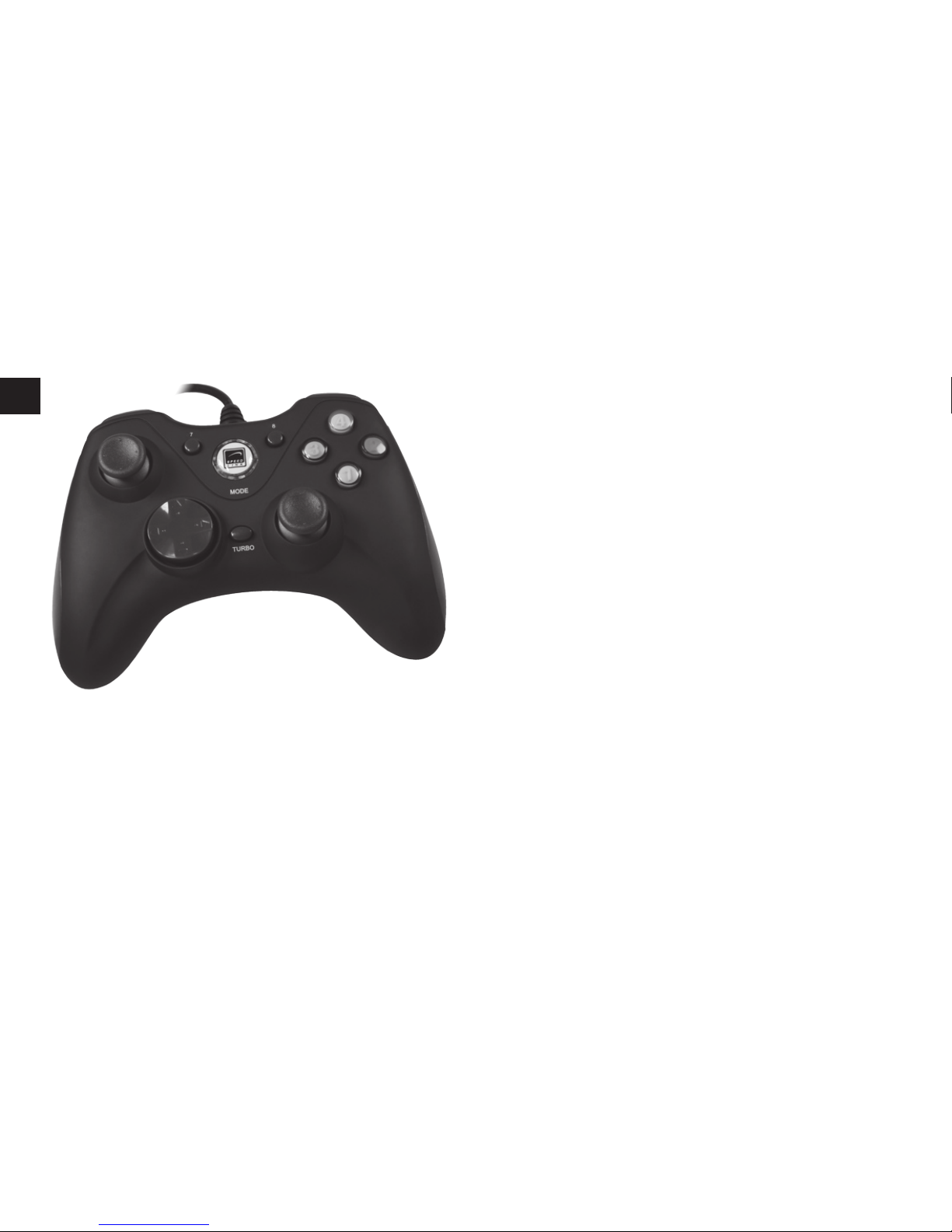

Feuertasten (1-10)
Die Tasten 1-10 sind frei belegbar.
Ziehen Sie hierzu das Handbuch des
jeweiligen Spiels hinzu, um verschie-
dene Funktionen auf die Tasten zu le-
gen. Verwenden Sie den Digitalmodus
(die Mode-Taste ist aktiviert), um die
Tastenfunktion der Steuersticks nutzen
zu können. (Tasten 9 und 10)
Dauerfeuer
Um eine Taste (1-10) mit Turbo-Feuer
zu belegen, gehen Sie wie folgt vor:
Drücken Sie die Turbo-Taste und
gleichzeitig die Taste, der Sie Turbo-
Feuer zuweisen wollen. (LED leuchtet
rot) Drücken Sie die Turbo und die zu
Mode-Taste
Betätigen Sie die Mode-Taste (leuchtet
rot), um beide Steuersticks zu aktivie-
ren. (Digital/Analog-Modus)
DE
GB
FR
ES
IT
7
belegende Taste erneut gleichzeitig, so
aktivieren Sie das Turbo-Feuer ohne
dass Sie die belegte Taste drücken
müssen. (LED blinkt rot) Nach erneu-
tem Betätigen beider Tasten löschen
Sie die Turbo-Feuer-Funktion. Die
Schultertasten RT und LT sind nicht mit
Turbo-Feuer belegbar.
Vibrations-Funktion
Das Gamepad verfügt über interne
Motoren, die nur in solchen Spielen
funktionieren, die Vibrations-
Funktionen unterstützen. Um
Informationen bezüglich der
Kompatibilität zu erhalten, lesen Sie
bitte das Handbuch des jeweiligen
Spiels. Sollten weiterhin Probleme
auftreten, kontrollieren Sie bitte im
Options-Menü des Spiels, ob die
Vibrations-Funktion aktiviert wurde.
Wichtige Anmerkungen
Um die Vibrations-Funktion nutzen
zu können, sollten Sie darauf achten,
dass Ihre Spielsoftware Vibration
unterstützt. Wenn Sie feststellen, dass
einige Tasten im Spiel nicht funktio-
nieren, überprüfen Sie nochmals die
Spielkonguration. Die Tasten des
Gamepads können in verschiedenen
Spielen unterschiedliche Funktionen
haben.
8
DE
GB
FR
ES
IT
Bei ununterbrochener
Verwendung des Produktes
kann es zu Beschwerden in
den Handgelenken kommen.
Bitte pausieren Sie regelmäßig, um
Ihre Hände zu entspannen und so
etwaige dauerhafte Schäden an Ihren
Händen zu vermeiden.
Garantie
Für dieses Produkt gewähren wir
Ihnen eine Garantie von zwei Jahren
ab Kaufdatum auf Verarbeitung und
alle eingebauten Teile.
Falls Sie Hilfe benötigen...
Bei technischen Problemen wenden
Sie sich bitte an unseren techni-
schen Support. Die Hotline-Nummer
nden Sie auf der Rückseite dieser
Bedienungsanleitung.
DE
GB
FR
ES
IT
9
What‘s Included
360 Style Gamepad
User manual
Driver CD
System requirements
Windows 98SE/ME/2000/XP/Vista
USB port

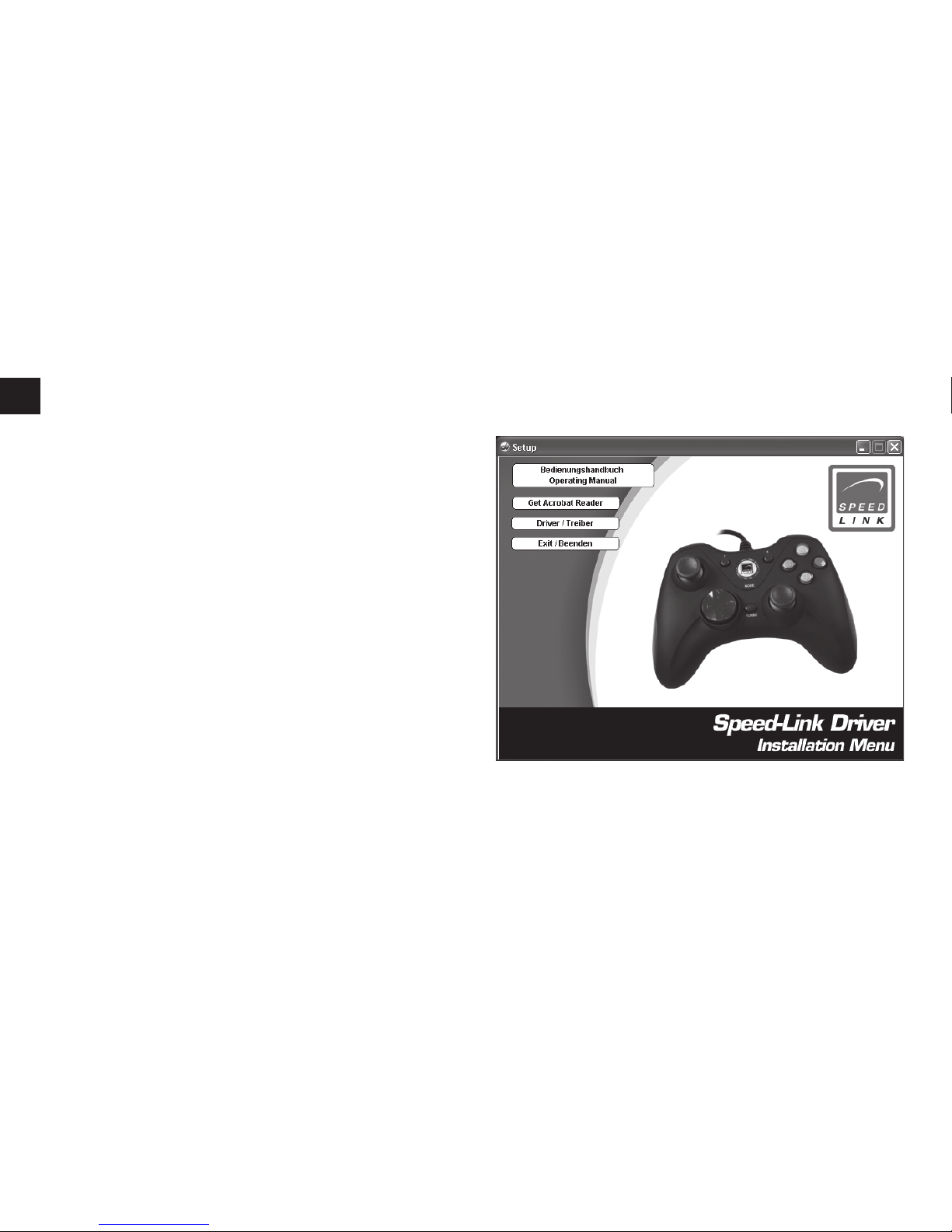

Connecting
Plug the USB connector into a free
USB port on your computer. Now insert
the driver CD and click on the “Treiber/
Driver” button. If the installation menu
does not automatically load, click on
“Start”, “Run”, “Browse” and select
your CD-ROM drive.
Note
If you nd that the gamepad is
miscalibrated after the driver has been
installed then briey unplug it from the
PC and plug it in again.
10
DE
GB
FR
ES
IT

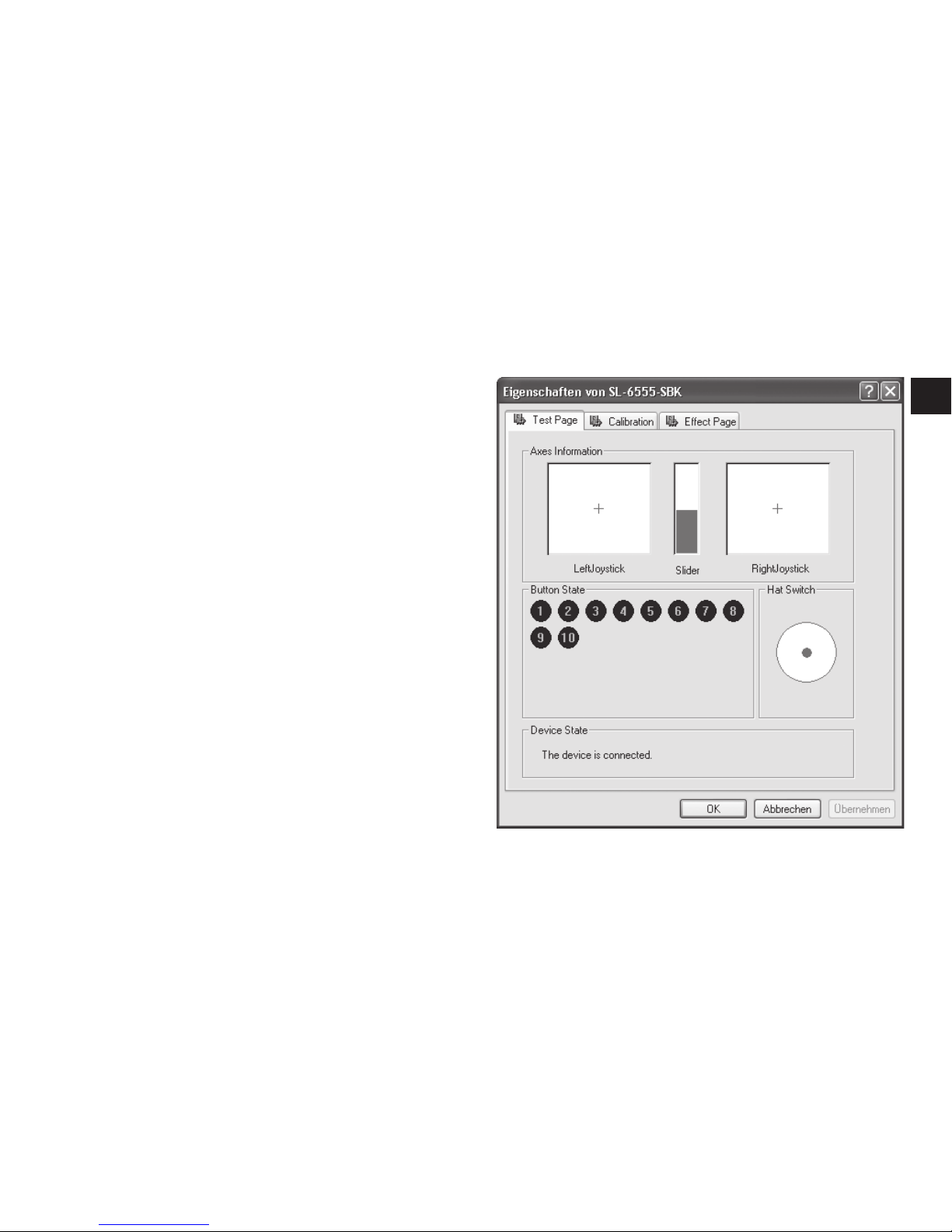

Testing the gamepad
• After installing the driver click on
Start, Settings, Control Panel, Game
Controllers.
• Select the SL-6555-SBK and click on
Properties. You can test all gamepad
functions in this menu.
Mode button
Press the Mode button (will light up
red) in order to activate both control
sticks (digital/analogue mode).
Fire buttons (1-10)
Buttons 1-10 are freely programmable.
Please refer to the manual that was
supplied with the particular game in
order to program various functions to
