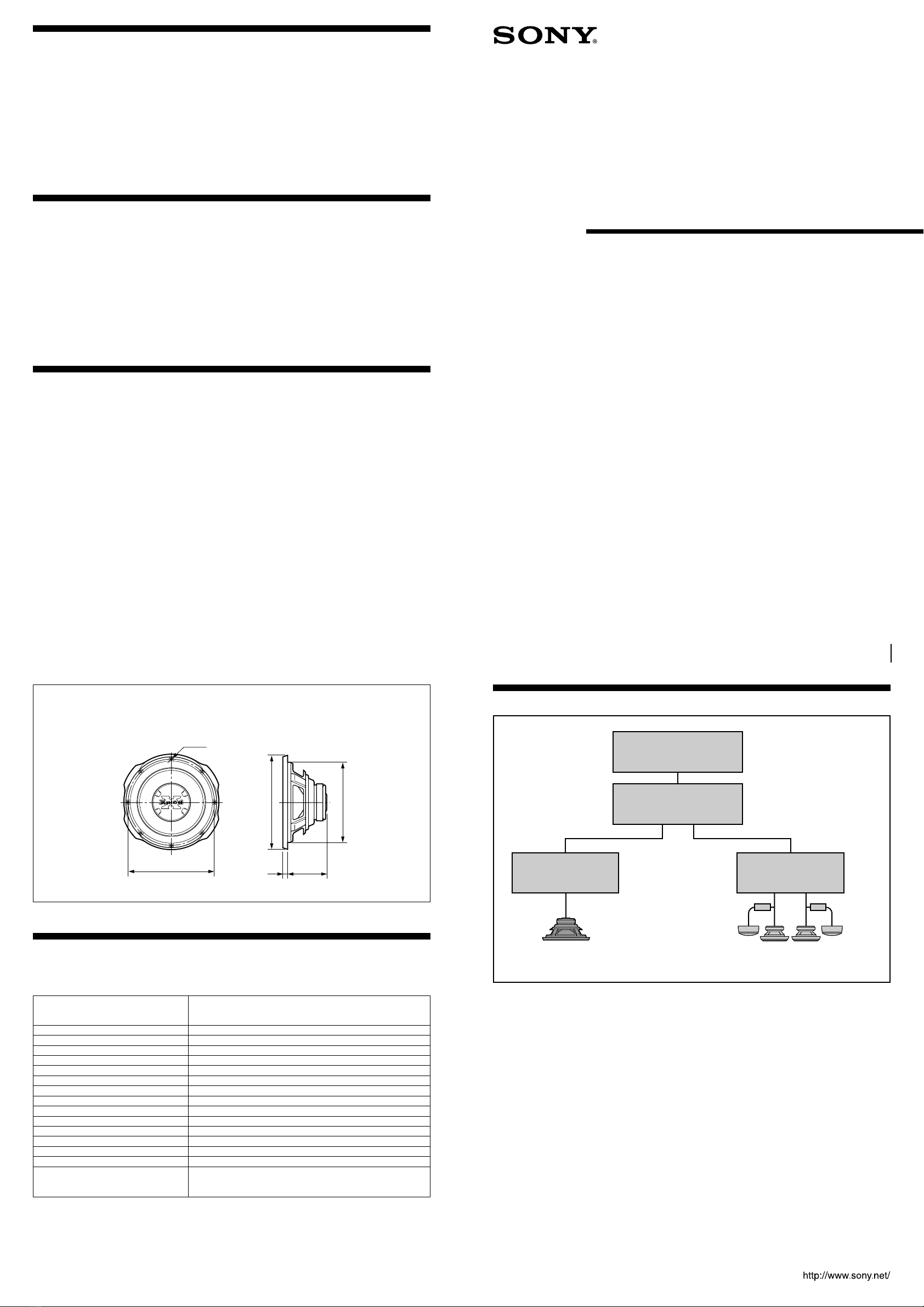

Sony XS-L1220 Product guide

Subwoofer

Installation/Connections

Instalación/Conexiones

安裝∕線路連接

Sony Corporation 2002 Printed in Thailand

XS-L1220

3-239-827-11 (1)

Subwoofer

Altavoz potenciador de graves

副低音揚聲器

Connections/Conexiones/線路連接

Right

Derecho

右

Speaker system

Sistema de altavoces

揚聲器系統

Left

Izquierdo

左

XS-L1220

Car audio

Sistema de audio de automóvil

汽車音響

Electronic crossover network

Red electrónica de cruce

電子交岔網絡

Power amplifier

Amplificador de potencia

功率放大器

Power amplifier

Amplificador de potencia

功率放大器

Especificaciones

Altavoz Altavoz de graves de 30 cm, tipo cónico

Potencia máxima de entrada 800 vatios

Potencia nominal de entrada 250 vatios

Impedancia 4 ohmios

Sensibilidad 93 dB/W/m

Respuesta en frecuencia 25 – 800 Hz

Peso Aprox. 4,3 kg por altavoz

Accesorios suministrados Componentes de montaje y conexiones

Diseño y especificaciones sujetos a cambio sin previo aviso.

Dimensions

Dimensiones

尺寸

規格

揚聲器低音揚聲器 30 cm, 錐型

最大輸入功率 800 W

額定輸入功率 250 W

阻抗 4 Ω

靈敏度 93 dB/W/m

頻率響應 25∼800 Hz

質量大約 4.3 kg 每個揚聲器

提供的附件安裝和接線用部件

設計和規格有所變更時，恕不另行奉告。

Specifications

Speaker Woofer 30 cm, cone type

Maximum input power 800 watts

Rated input power 250 watts

Impedance 4 ohms

Sensitivity 93 dB/W/m

Frequency response 25 – 800 Hz

Mass Approx. 4.3 kg per speaker

Supplied accessory Parts for installation and connections

Design and specifications are subject to change without notice.

Unit: mm

Unidad: mm

單位：mm

ø323

ø276

ø294 125

ø5.5

Thiele/Small parameters

Parámetros “Thiele/Small”

Thiele/Small參數

Impedance ,

Impedancia , 4 Ω

阻抗

d (mm) 255

d (inch) 10

Rdc (Ω) 3.8

Fs (Hz) 32.1

Qts 0.4

Qes 0.41

Qms 13

Vas (Lit.) 62.5

Vas (Cu.ft) 2.2

Mms (g) 155

Lvc (mH) 1.5

Xmax (mm) 4

Xmax (inch) 0.16

BL (Tm) 17

Enclosure vol. (Net)

Vol. del alojamiento (neto) 28 Lit. (1.0 cu.ft) ±15%

箱體容量（淨）

Recommended Enclosure: Sealed type

Alojamiento recomendado: Sellado

推薦箱體：封閉型

Installation/Instalación/安裝

使用前注意事項

•注意別用超過揚聲器功率使用容量的功率操作本

揚聲器系統。

•將錄製的磁帶、手錶、和使用磁碼的個人信用卡

遠離揚聲器系統放置，以免被揚聲器中的磁鐵損

壞。

•安裝機器時，請注意別讓手或工具碰壞振動膜。

•副低音揚聲器很重，必須裝穩在厚木材板，隔音

板或金屬板上。

•使用至少 19 mm 厚的木板制作一個低音音箱。

Precautions

•Be careful not to operate the speaker system

with the power exceeding its handling

capacity.

•Keep recorded tapes,watches,and personal

credit cards using magnetic coding away from

the speaker system to protect them from

damage caused by the magnets in the

speakers.

•When installing the unit, be careful not to

damage the diaphragm by hand or tools.

•The subwoofer is heavy, so attach it firmly to

a solid thick, baffle plate or metal board.

•Make a woofer box, using wooden boards at

least 19 mm-thick.

Precauciones

•Tenga cuidado de no emplear el sistema de

altavoces con una potencia que sobrepase su

capacidad máxima admisible.

•Mantenga alejados del sistema de altavoces las

cintas grabadas, relojes o tarjetas de crédito

con codificación magnética para evitar daños

que posiblemente causaría el imán de los

altavoces.

•Al instalar la unidad, tenga cuidado de no

dañar el diafragma con las manos o con alguna

herramienta.

•El altavoz potenciador de graves es pesado.

Por tanto, fíjelo firmemente a una placa de

bafle sólida y gruesa o a una placa metálica.

•Construya una caja para el altavoz de graves

utilizando tablas de madera con un espesor

mínimo de 19 mm.

Example

Ejemplo

例

ø3.2

Unit: mm

Unidad: mm

單位：mm

ø277

Speaker cord (not supplied)

Cable de altavoz (no suministrado)

揚聲器導線（無附帶）

Speaker cord

(not supplied)

Cable de altavoz

(no suministrado)

揚聲器導線

（無附帶）

4 mm

Crimping plier (not supplied)

Grimpadora (no suministrado)

壓接鉗（無附帶）

Parts List

Lista de componentes

零件一覽表

ø5×35

×8

×2
