Sony PFV-HD50A User manual

HD DIGITAL VIDEO INTERFACE UNIT

PFV-HD50A

OPERATION MANUAL [Japanese/English/French/German]

1st Edition (Revised 1)

Serial No. 10001~10455 (JN)

Serial No. 10456 and Higher (SYL)

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製

品の取り扱いかたを示してあります。このオペレーションマニュアルをよく

お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ

でも見られるところに必ず保管してください。

警告

警告表示の意味

このオペレーションマニュアル

および製品では、次のような表

示をしています。表示の内容を

よく理解してから本文をお読み

ください。

警告

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

注意

この表示の注意事項を守らない

と、感電やその他の事故により

けがをしたり周辺の物品に損害

を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

火災感電

ソニー製品は安全に十分に配慮して設計されています。しかし電気製品は、

安全のための注意事項を守らないと、火災や感電などにより死亡や大けがな

ど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2(JP)〜 3(JP)ページの注意事項をよくお読みください。

オプションユニットの装着について

危険を避けるために、オプションユニットの装着はサービストレーニングを

受けた技術者、もしくはソニーのサービス担当者または営業担当者にご依頼

ください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめ

します。点検の内容や費用については、ソニーのサービス担当者または営業

担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

異常な音、に

おい、煙が出

たら

炎が出たら /

1電源を切る。

2電源コードや接続コードを抜く。

3ソニーのサービス担当者、または営業担当者に

修理を依頼する。

すぐに電源を切り、消火する。

禁止

分解禁止

強制

アース線を

接続せよ

日本語安全のために

1 (JP)

警告 ......................................................................................................................... 2

注意 ......................................................................................................................... 3

概要 .............................................................................................................................. 4

特長.......................................................................................................................................... 4

別売り基板 .............................................................................................................................. 4

各部の名称と働き ......................................................................................................... 5

仕様 .............................................................................................................................. 7

日

本

語

2 (JP)

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

感電火災

警告

分解禁止

禁止

強制

外装を外さない、改造しない

外装を外したり、改造したりすると、感電の原因となります。

内部の調整や設定および点検を行う必要がある場合は、必ずサービストレー

ニングを受けた技術者にご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コー

ドを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。

指定の電源コードを使用する

指定以外の電源コードを使用すると、火災や感電の原因となります。

他の電源コードを使用する場合は、ソニーのサービス担当者または営業担当

者にご相談ください。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となります。

･電源コードを加工したり、傷つけたりしない。

･重いものをのせたり、引っ張ったりしない。

･熱器具に近づけたり、加熱したりしない。

･電源コードを抜くときは、必ずプラグを持って抜く。

･ラックマウントするとき、レールにはさみ込まない。

万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼くだ

さい。

油煙、湯気、湿気、ほこりの多い場所では設置•使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

表示された電源電圧で使用する

機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因と

なります。

禁止

強制

3 (JP)

通風孔をふさがない

通風孔をふさぐと内部に熱がこもり、火災や故障の原因となることがありま

す。風通しをよくするために次の項目をお守りください。

•壁から 10cm 以上離して設置する。

•密閉された狭い場所に押し込めない。

•毛足の長い敷物（じゅうたん・布団など）の上に設置しない。

•布などで包まない。

•あお向けや横倒し、逆さまにしない。

安定した場所に設置する

ぐらついた台の上や傾いたところなどに設置すると、製品が落下してけがの

原因となることがあります。

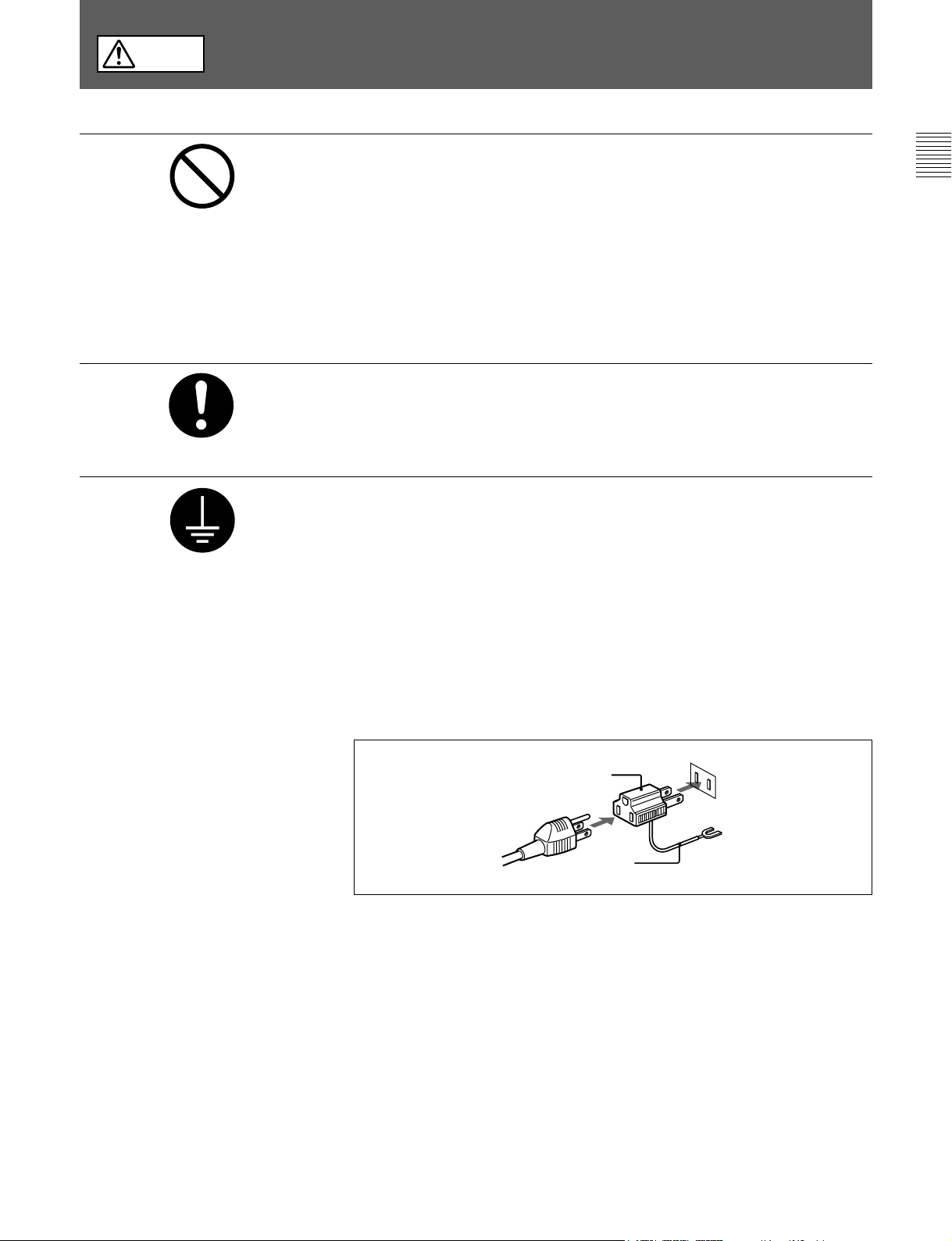

安全アースを接続する

安全アースを接続しないと、感電の原因となることがあります。次の方法で

アースを接続してください。

•電源コンセントが3極の場合

別売りの電源コードセット（1-575-181-11）を使用することで安全アースが

接続されます。

•電源コンセントが2極の場合

別売りの3極→2極変換プラグ（1-750-686-11）を使用し、変換プラグから

出ている緑色のアース線を建物に備えられているアース端子に接続してく

ださい。

安全アースを取り付けることができない場合は、ソニーのサービス担当者ま

たは営業担当者にご相談ください。

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

注意

強制

アース線を

接続せよ

禁止

変換プラグ

アース線

4 (JP)

デジタルインターフェースユニットPFV-HD50Aは、アナログやデジ

タルの様々な方式によるビデオ／オーディオ信号を扱う機器間のイ

ンターフェースをとるためのユニットです。

本体は、電源部、マザーボード、4個のオプション基板用スロットで

構成されています。

これらのスロットにオプション基板を装着することで、本機から基板

に電源が供給され、基板の機能が働きます。別売りのオプション

基板群の中からシステムの目的に合わせて基板を選択し、本機に

装着することにより、１台のPFV-HD50Aで各種の処理を行う柔軟

性に富んだシステム設計が可能となります。

また、別売のバックアップ用パワーサプライユニットの装着により

２系統の電源からの電源供給を可能にしています。

特長

独立機能の基板による多様な処理への対応

別売りの基板により、様々なインターフェース機能を1台のPFV-

HD50Aで構成することができます。最大4枚の基板を装着できま

す。

◆別売り基板については、「別売り基板」をご覧ください。

2電源ブロックの使用による高信頼性

別売りのバックアップパワーサプライユニットBKPF-PS50Aを装着

すると、2系統の電源供給が可能になります。

片方の電源が停止しても、もう一方から電源供給が行われる、信

頼性の高い設計です。

ラックマウント

EIAの19インチラックにマウントできるサイズになっています。

概要

別売り基板

次の基板の中から、使用の目的に合わせて必要な基板を選択し、

本機に装着します。

HKPF-101 HD A/Dコンバータ基板（欧州除く）

HDアナログコンポーネント信号をHDSDI信号に変換します。

HKPF-102 HD D/Aコンバータ基板（欧州除く）

HDSDI信号をHDアナログコンポーネント信号に変換します。

HKPF-103M HD

デジタルビデオディストリビューション基

板

HDSDI信号を６分配して出力します。

HKPF-105M HD A/Vマルチプレクサー基板

HDSDI信号２系統のオーディオ信号を多重化します。

HKPF-106M HD A/Vデマルチプレクサー基板

HDSDI信号２系統のオーディオ信号を分離します。

HKPF-525 HD525ダウンコンバーター基板（欧州除く）

HDSDI信号を525コンポーネントSDI(4:2:2または4:4:4)信号に変

換します。

HKPF-E270 HDCAM1)エンコーダー基板（欧州除く）

HDSDI信号をSDTI(HDCAM)信号に変換します。

HKPF-D270 HDCAMデコーダー基板（欧州除く）

SDTI(HDCAM)信号をHDSDI信号に変換します。

HKPF-1125 525-HDアップコンバーター基板（欧州除く）

SD(D1SDI/D2SDI/アナログコンポジット）信号をHDSDI信号

に変換します。

1)HDCAMはソニー株式会社の商標です。

..............................................................................................................................................................................................................................................................

5 (JP)

⁄AC IN

STATUS OUT

REF IN REMOTE

ROUTING SWITCHER

(ISR)

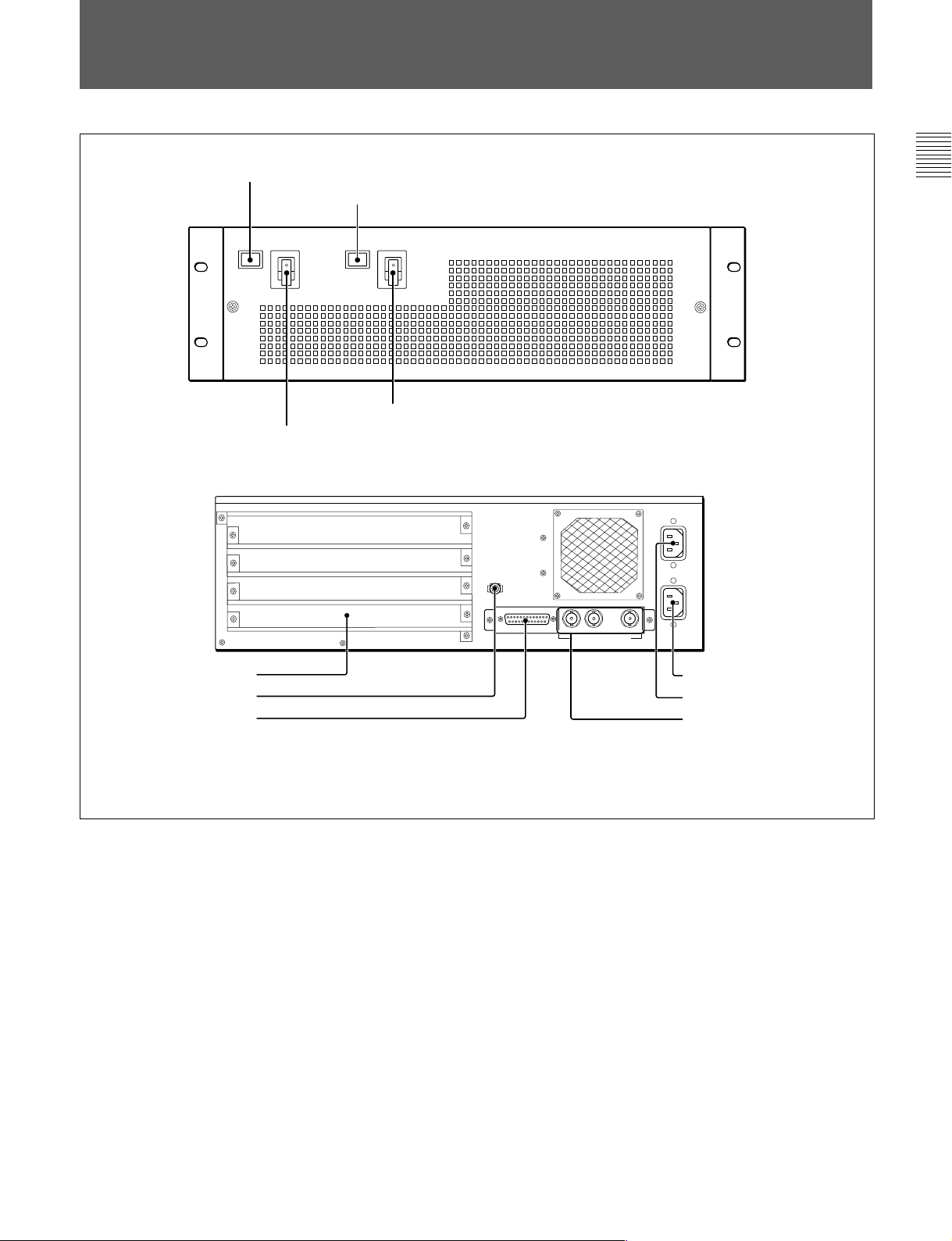

各部の名称と働き

前面

後面

5ブランクパネル

6y(信号用アース)端子

7STATUSOUT端子

1インジケーター A

電源ユニットA(標準装備)の電源が入ると緑色に点灯します。

次のような場合、赤く点滅します。

●電源ユニットA内の温度が規定以上に上昇した場合

●換気用ファンが停止した場合

●電源ユニットAの出力電圧に異常が生じた場合

●電源ユニットAと電源ユニットB(バックアップ電源BKPF-PS50A、

別売り)の両方が装備され、電源ユニットBのみが電源ONの場

合

●電源の負荷が規定以上に大きい場合

2インジケーター B

電源ユニットB の電源が入ると緑色に点灯します。

次のような場合、赤く点滅します。

●電源ユニットB内の温度が規定以上に上昇した場合

●換気用ファンが停止した場合

●電源ユニットBの出力電圧に異常が生じた場合

●電源ユニットAと電源ユニットB の両方が装備され、電源ユニット

Aのみが電源ONの場合

●電源の負荷が規定以上に大きい場合

POWER

DIGITAL INTERFACE UNIT PFV-HD50A

1インジケーターA

2インジケーターB

4POWERスイッチB

3POWERスイッチA

9〜ACINA端子

8〜ACINB端子

!ºROUTINGSWITCHER端子

6 (JP)

3POWER(電源)スイッチ A

電源ユニットAの電源をON/OFFします。

4POWER(電源)スイッチ B

電源ユニットBの電源をON/OFFします。

5ブランクパネル

基板を取り付けるときは外します。

6y(信号用アース）端子

必要に応じて接地して下さい。

7STATUS OUT(ステータス出力)端子(D-sub 25ピン)

次の情報を外部機器に出力します。

•装着されているオプション基板が正しく動作していない。

•内部の温度が規定以上に上昇している。

•電源ユニットの出力電圧に異常が生じた。

•電源がOFFになっている。

•換気用ファンが停止している。

•電源の負荷が規定以上に大きい。

8〜AC IN（電源入力）B端子

電源ユニットBのAC電源入力端子です。

推奨の電源コードを使ってAC電源を接続します。

9〜AC IN（電源入力）A端子

電源ユニットAのAC電源入力端子です。

推奨の電源コードを使ってAC電源を接続します。

!º ROUTING SWITCHER（ルーティングスイッチャー接

続）端子（BNC型）

未使用

各部の名称と働き

7 (JP)

仕様

電源電圧 AC100〜240V、50/60Hz

消費電流最大1.8A〜0.9A

使用温度＋5℃〜＋40℃

保存温度 −20℃〜＋60℃

湿度 10％〜90％

最大外形寸法 424×132×428mm(幅／高さ／奥行き)

重量約8kg(別売り基板含まず)

ステータス出力 STATUSOUT：D-sub25ピン

付属品オペレーションマニュアル(1)

インストレーションマニュアル(1)

別売りアクセサリーバックアップパワーサプライユニット

BKPF-PS550A

仕様および外観は、改良のため予告なく変更することがあります

が、ご了承ください。
