Sony PFV-D300 User manual

DIGITAL VIDEO INTERFACE UNIT

PFV-D300

OPERATION MANUAL [Japanese/English]

1st Edition (Revised 1)

Serial No. 10001 and Higher

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製

品の取り扱いかたを示してあります。このオペレーションマニュアルをよく

お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ

でも見られるところに必ず保管してください。

警告

ソニー製品は安全に十分に配慮して設計されています。しかし電気製品は、

安全のための注意事項を守らないと、火災や感電などにより死亡や大けがな

ど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2（J）〜3（J）ページの注意事項をよくお読みください。

オプションユニットの装着について

危険を避けるために、オプションユニットの装着はサービストレーニングを

受けた技術者、もしくはソニーのサービス担当者または営業担当者にご依頼

ください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめ

します。点検の内容や費用については、ソニーのサービス担当者または営業

担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

安全のために

異常な音、に

おい、煙が出

たら

炎が出たら /

1電源を切る。

2電源コードや接続コードを抜く。

3ソニーのサービス担当者、または営業担当者に

修理を依頼する。

すぐに電源を切り、消火する。

警告表示の意味

このオペレーションマニュアル

および製品では、次のような表

示をしています。表示の内容を

よく理解してから本文をお読み

ください。

警告

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

注意

この表示の注意事項を守らない

と、感電やその他の事故により

けがをしたり周辺の物品に損害

を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

禁止

分解禁止

火災感電

強制

アース線を

接続せよ

1 (J)

警告 ............................................................................................................................2 (J)

注意 ............................................................................................................................3 (J)

概要..................................................................................................................................4 (J)

特長 ................................................................................................................................. 4(J)

別売り基板 ..................................................................................................................... 5(J)

各部の名称と働き............................................................................................................7 (J)

ISRメッセージ ...............................................................................................................8 (J)

仕様..................................................................................................................................8 (J)

日

本

語

2 (J)

分解禁止

禁止

強制

禁止

強制

外装を外さない、改造しない

外装を外したり、改造したりすると、感電の原因となります。

内部の調整や設定および点検を行う必要がある場合は、必ずサービストレー

ニングを受けた技術者にご依頼ください。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となります。

万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コー

ドを抜いて、ソニーのサービス担当者または営業担当者にご相談ください。

指定の電源コードを使用する

指定以外の電源コードを使用すると、火災や感電の原因となります。

他の電源コードを使用する場合は、ソニーのサービス担当者または営業担当

者にご相談ください。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となります。

･電源コードを加工したり、傷つけたりしない。

･重いものをのせたり、引っ張ったりしない。

･熱器具に近づけたり、加熱したりしない。

･電源コードを抜くときは、必ずプラグを持って抜く。

･ラックマウントするとき、レールにはさみ込まない。

万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼くだ

さい。

油煙、湯気、湿気、ほこりの多い場所では設置・使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

表示された電源電圧で使用する

機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因と

なります。

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

感電火災

警告

禁止

3 (J)

通風孔をふさがない

通風孔をふさぐと内部に熱がこもり、火災や故障の原因となることがありま

す。風通しをよくするために次の項目をお守りください。

•壁から 10cm 以上離して設置する。

•密閉された狭い場所に押し込めない。

•毛足の長い敷物（じゅうたん・布団など）の上に設置しない。

•布などで包まない。

•あお向けや横倒し、逆さまにしない。

安定した場所に設置する

ぐらついた台の上や傾いたところなどに設置すると、製品が落下してけがの

原因となることがあります。

安全アースを接続する

安全アースを接続しないと、感電の原因となることがあります。次の方法で

アースを接続してください。

•電源コンセントが3極の場合

別売りの電源コードセット（1-575-181-11）を使用することで安全アースが

接続されます。

•電源コンセントが2極の場合

別売りの3極→2極変換プラグ（1-750-686-11）を使用し、変換プラグから

出ている緑色のアース線を建物に備えられているアース端子に接続してく

ださい。

安全アースを取り付けることができない場合は、ソニーのサービス担当者ま

たは営業担当者にご相談ください。

強制

変換プラグ

アース線

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

注意

禁止

アース線を

接続せよ

4 (J)

デジタルビデオインターフェースユニットPFV-D300は、アナログや

デジタルの様々な方式によるビデオ信号を扱う機器間のインター

フェースをとるためのユニットです。本体は、電源部、マザーボー

ド、14個のオプション基板用スロットで構成されています。このス

ロットにオプション基板を装着することで、本機から基板に電源が供

給され、基板の機能が動作します。別売りのオプション基板群の中

からシステムの目的に合わせて基板を選択して本機に装着するこ

とにより、1台のPFV-D300で各種の処理を行う柔軟性に富んだシ

ステム設計が可能となります。

また、別売りのバックアップ用パワーサプライユニットの装着により、

2系統の電源からの電源供給を可能にしています。

概要

特長

ISR (Interactive Status Reporting) システムによる運営

監視や自己診断処理への対応

別売りのISRインターフェース基板 BKPF-500を装着することによ

り、ISRシステムとの接続が可能になります。PFV-D300内の電源や

装着された基板の動作状況を、コンピューターで集中管理すること

ができます。

独立機能の基板による多様な処理への対応

別売りの基板により、シリアルデジタルビデオ関連の様々なインター

フェース機能を1台のPFV-D300で構成することができます。最大

14枚の基板を装着できます。

◆別売り基板については、次項をご覧ください。

2電源ブロックの使用による高信頼性

別売りのバックアップパワーサプライユニットBKPF-PS300を装着

すると、2系統の電源供給が可能になります。片方の電源供給が停

止しても、もう一方から電源供給が行われる、信頼性の高い設計

です。

ラックマウント

EIAの19インチラックにマウントできるサイズになっています。

5 (J)

BKPF-106/106P A/Vデマルチプレクサー基板 (コンポ

ジット)

シリアルデジタル信号を、AES/EBUフォーマットのデジタルオー

ディオ信号とコンポジットシリアルデジタルビデオ信号に分離しま

す。

BKPF-106C A/Vデマルチプレクサー基板 (コンポーネン

ト)

シリアルデジタル信号を、AES/EBUフォーマットのデジタルオー

ディオ信号とコンポーネントシリアルデジタルビデオ信号に分離しま

す。

BKPF-107 ラインシンクロナイザー基板

(NTSCコンポジット)

コンポジットシリアルデジタルビデオ信号をリファレンスビデオ信号

に同期させて出力します。

BKPF-107C ラインシンクロナイザー基板

(コンポーネント)

コンポーネントシリアルデジタルビデオ信号をリファレンスビデオ信

号に同期させて出力します。

BKPF-108 フレームシンクロナイザー基板

(NTSCコンポジット)

コンポジットシリアルデジタルビデオ信号をリファレンスビデオ信号

に同期させて出力します。

BKPF-108C フレームシンクロナイザー基板

(コンポーネント)

コンポーネントシリアルデジタルビデオ信号をリファレンスビデオ信

号に同期させて出力します。

BKPF-109 シリアル/パラレルインターフェース基板

シリアルデジタルビデオ信号をパラレルデジタル信号に変換しま

す。

BKPF-110 パラレル/シリアルインターフェース基板

パラレルデジタルビデオ信号をシリアルデジタル信号に変換しま

す。

BKPF-111 ビデオディストリビューション基板

3系統のシリアルデジタルビデオ信号をそれぞれ2分配して出力し

ます。

別売り基板

次の基板の中から、使用の目的に合わせて必要な基板を選択し、

本機に装着します。

BKPF-101/101P A/Dコンバーター基板 (コンポジット)

コンポジットアナログビデオ信号をコンポジットシリアルデジタルビデ

オ信号に変換します。

BKPF-101CA A/Dコンバーター基板 (コンポーネント)

コンポーネントアナログビデオ信号をコンポーネントシリアルデジタ

ルビデオ信号に変換します。

BKPF-102/102P D/Aコンバーター基板 (コンポジット)

コンポジットシリアルデジタルビデオ信号をコンポジットアナログビデ

オ信号に変換します。

BKPF-102CA D/Aコンバーター基板 (コンポーネント)

コンポーネントシリアルデジタルビデオ信号をコンポーネントアナロ

グビデオ信号に変換します。

BKPF-103 ビデオディストリビューション基板

コンポジットまたはコンポーネントのシリアルデジタルビデオ信号を

7分配します。

BKPF-104/104P デジタルビデオディレイライン基板

(コンポジット)

コンポジットシリアルデジタルビデオ信号を、設定した時間だけ遅

延させます。

BKPF-104C デジタルビデオディレイライン基板

(コンポーネント)

コンポーネントシリアルデジタルビデオ信号を、設定した時間だけ

遅延させます。

BKPF-105/105P オーディオ/ビデオマルチプレクサー基板

(コンポジット)

コンポジットシリアルデジタルビデオ信号に、AES/EBUフォーマッ

トのデジタルオーディオ信号を多重化します。

BKPF-105C オーディオ/ビデオマルチプレクサー基板

(コンポーネント)

コンポーネントシリアルデジタルビデオ信号に、AES/EBUフォー

マットのデジタルオーディオ信号を多重化します。

6 (J)

BKPF-205/205R A/Vマルチプレクサー基板

コンポジットおよびコンポーネントシリアルデジタルビデオ信号に4

チャンネルのアナログオーディオ信号を多重化します。

BKPF-206/206R A/Vデマルチプレクサー基板

コンポジットおよびコンポーネントシリアルデジタルビデオ信号を、シ

リアルデジタルビデオ信号と4チャンネルのアナログオーディオ信

号に分離します。

BKPF-112 ビデオディストリビューション基板

2系統のシリアルデジタルビデオ信号をそれぞれ4分配して出力し

ます。

BKPF-113 SDIディストリビューション基板

シリアルデジタルビデオ信号を5分配すると共に、アナログコンポ

ジット信号を出力します。

BKPF-131B/131BP デコーダー基板

コンポジットアナログビデオ信号を、リファレンスビデオ信号に同期

したコンポーネントシリアルデジタルビデオ信号に変換します。

BKPF-132B/132BP エンコーダー基板

コンポーネントシリアルデジタルビデオ信号を、リファレンスビデオ

信号に同期したコンポジットアナログビデオ信号に変換します。

BKPF-152 D/Aコンバーター基板 (NTSCコンポジット)

コンポジットシリアルデジタルビデオ信号をリファレンスビデオ信号

に同期したコンポジットアナログビデオ信号に変換します。

BKPF-152C D/Aコンバーター基板 (コンポーネント)

コンポーネントシリアルデジタルビデオ信号をリファレンスビデオ信

号に同期したコンポーネントアナログビデオ信号に変換します。

BKPF-500 ISRインターフェース基板

PFV-D300をISRシステムに接続するためのインターフェース基板

です。PFV-D300のスロット14に装着します。

BKPF-012 4:2:2/4fsc NTSCコンバーター基板

コンポーネントシリアルデジタルビデオ信号をコンポジットシリアルデ

ジタルビデオ信号に変換します。

BKPF-021 4fsc NTSC/4:2:2コンバーター基板

コンポジットシリアルデジタルビデオ信号をコンポーネントシリアルデ

ジタルビデオ信号に変換します。

BKPF-201/201R オーディオA/Dコンバーター基板

2チャンネルのアナログオーディオ信号をAES/EBUフォーマットの

デジタルオーディオ信号に変換します。

BKPF-202/202R オーディオD/Aコンバーター基板

AES/EBUフォーマットのデジタルオーディオ信号を2チャンネルの

アナログオーディオ信号に変換します。

概要

7 (J)

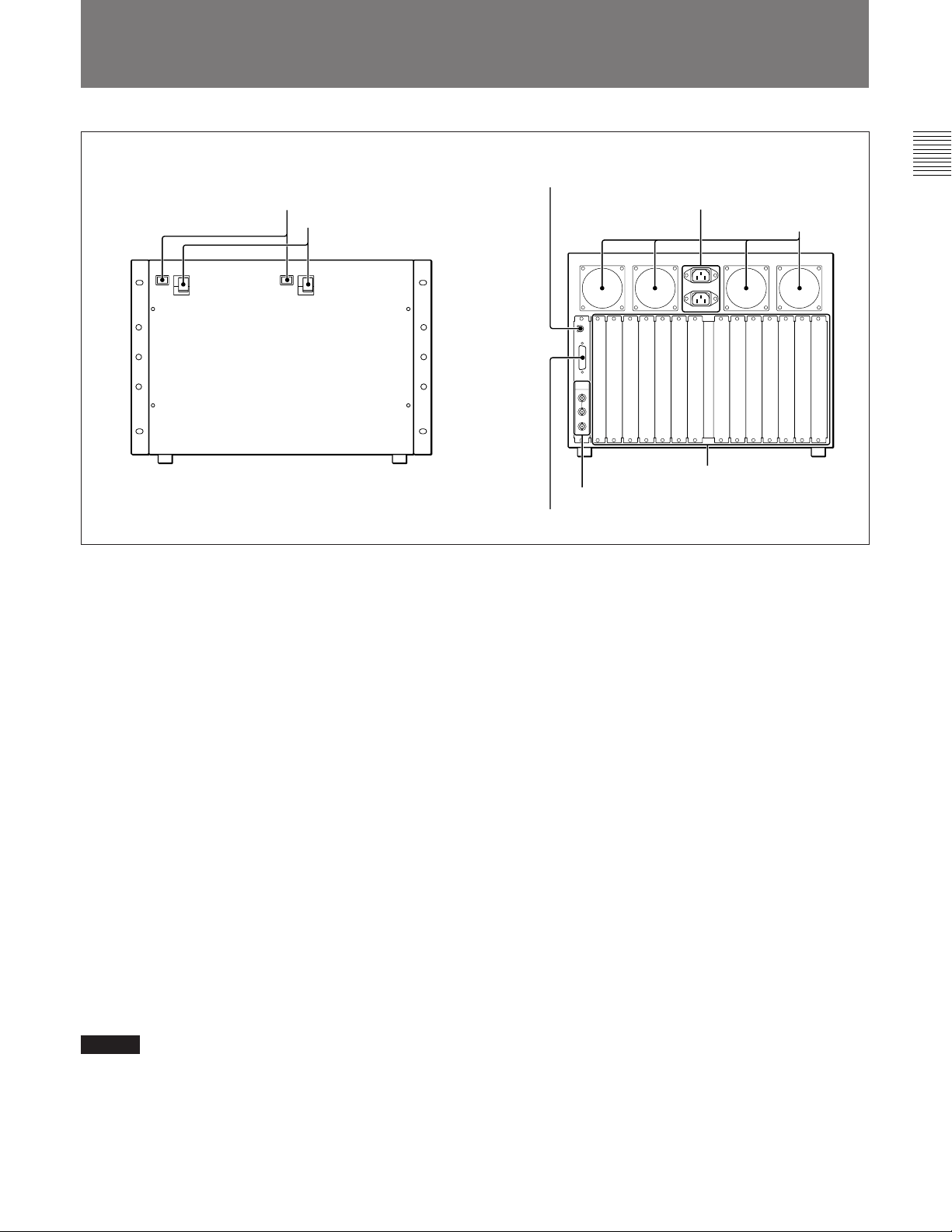

各部の名称と働き

7ブランクパネル

POWER POWER

DIGITAL VIDEO INTERFACE UNIT

PFV-D300

STATUS

OUT

ROUTING

SWITCHER

REF IN

REMOTE

⁄AC INA

⁄AC INB

6ROUTING SWITCHER端子

前面後面

1インジケーター

左側のインジケーターAは標準装備の電源ユニット用、右側のイン

ジケーターBは別売りのバックアップパワーサプライユニットBKPF-

PS300用です。

それぞれ対応する電源ユニットがONになり、電源が正常に供給さ

れると緑に点灯します。

次のような場合は、インジケーターが赤く点滅します。

•マイナス側の電圧に異常が生じた場合

•電圧過負荷が生じた場合

•内部の温度が規定以上に上昇した場合

•換気用ファンが停止した場合

2ユニット使用時は、片方の電源ユニットのみOFFの場合や電圧

に異常がある場合、OFFまたは異常のある側のインジケーターのみ

が赤く点滅します。

2POWER (電源) スイッチ

左側のスイッチAは標準装備の電源ユニットを、右側のスイッチ B

は別売りのバックアップパワーサプライユニットBKPF-PS300を

ON/OFFします。

ご注意

2電源ユニット使用時は、必ず両方のスイッチを ON にしてくださ

い。どちらか一方だけをONにすると、ONになっていないほうのユ

ニットのインジケーターが赤く点滅します。

（信号用アース）端子

必要に応じて接地してください。

4〜AC IN (電源入力) 端子

推奨の電源コードを使ってAC電源を接続します。

上の端子Aが標準装備の電源ユニット用、下の端子Bが別売りの

バックアップパワーサプライユニットBKPF-PS300用です。

5STATUS OUT（ステータス出力）端子（25ピン）

PFV-D300のエラーステータスが出力されます。ISRインターフェー

ス基板BKPF-500のSTATUSIN端子に接続します。

6ROUTING SWITCHER（ルーティングスイッチャー接

続）端子（BNC型）

BKPFシリーズ基板のラインナップとして発売が予定されている

ルーティングスイッチャーボードを本機にインストールしたときに使用

します。

7ブランクパネル

基板を取り付けるときは外します。

冷却ファン

4〜AC IN端子

7ブランクパネル

3y(信号用アース)端子

5STATUS OUT端子

2POWERスイッチ

1インジケーター

8 (J)

ISRメッセージ仕様

電源電圧 AC100〜240V、50/60Hz

消費電流最大600VA

供給可能電力＋5VDC最大115W

−5VDC最大115W

使用温度＋5℃〜40℃

保存温度 −20℃〜＋60℃

湿度 10〜90％

最大外菰寸法 424×310×450mm(幅/高さ/奥行き)

重量約18kg(別売り基板含まず)

ステータス出力 STATUSOUT:D-sub25ピン

付属品オペレーションマニュアル(1)

メンテナンスマニュアル(1)

別売りアクセサリー

バックアップパワーサプライユニットBKPF-PS300

仕様および外観は、改良のため予告なく変更することがあります

が、ご了承ください。

ISRインターフェース基板BKPF-500を本ユニットに装着したときは、

次のような場合に下記のメッセージをISRシステムに送ります。

メッセージ

8)POWEROFF/OVERTEMP/FANSTOP

送信条件

バックアップ電源装着時に、いずれかの電源ユニットで；

1.電源入力が停止した場合

2.POWERスイッチがOFFになった場合

3.内部の温度が規定以上に上昇した場合

4.換気用ファンが停止した場合

5.出力電圧に異常が生じた場合

電源が1ユニットのみのときは、1、2およびプラス側出力の異常に

ついては出力されません。
