Sony RMM-131 User manual

2000 Sony Corporation

3-205-022-03(1)

取り付けかた

Installation Instructions

Mode d’installation

Installationsanleitung

電気製品は、安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱

いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安

全にお使いください。お読みになったあとは、いつでも見られるところ

に必ず保管してください。

RMM-131

Rack Mount Kit

このラックマウントキットを組み立てて電気製品を設置する際に、安全のための注意事項を守らないと、火災や感電などによ

り死亡や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために安全のための注意事項を必ずお守りください。

安全のために

警告表示の意味

取り付けかた（本書）および製品では、次のような表示をしています。

表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けが

など人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをし

たり周辺の物品に損害

を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

下記の注意を守らないと、火災や感電により

死亡や大けがにつながることがあります。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となることがあります。

•設置時に、製品と壁やラック（棚）などの間にはさみ込んだりしない。

•電源コードを加工したり、傷つけたりしない。

•重いものをのせたり、引っ張ったりしない。

•熱器具に近づけたり、加熱したりしない。

•電源コードを抜くときは、必ずプラグを持って抜く。

万一、電源コードが傷んだら、お買上げ店またはソニーのサービス窓口に交換を

ご依頼ください。

機器をラックに確実に組み込む

機器をラックに組み込む際には、カチッと音がするまで押し込み、機器を確実に

ロックしてください。完全にロックされていない場合、機器が飛び出してけがの原

因となることがあります。

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

転倒、移動防止の処置をする

機器をラックに取り付け、取り外しするときに、転倒、移動防止の処置をしないと、

倒れたり、動いたりして、けがの原因となることがあります。

安定した姿勢で注意深く作業してください。

また、ラックの設置状況や強度を充分にお確かめください。

運搬・設置時は慎重に

機器を運搬・設置するときは、確実に底面全体を保持し、安定した姿勢で行って

ください。運搬・設置中にバランスを崩すと、落下によりけがの原因となることが

あります。また、機器と設置面との間に指を挟まないようにご注意ください。

車載、不安定な場所、振動の多い場所での使用時には、機器を

ネジ止めする

機器を車載、不安定な場所、振動の多い場所で使用するときは、取っ手上部ま

たは下部を付属のネジで止め、ラックに確実に固定してください。固定が不充分

な場合、機器が飛び出してけがの原因となることがあります。

概要/Introduction/Introduction/Einleitung

お買上げいただきありがとうございます。

RMM-131は、ベータカム SPビデオカセットレコーダー / プレー

ヤー、DVCAMデジタルビデオカセットレコーダー / プレーヤー、

MSW-2000シリーズ/HDW-2000シリーズデジタルビデオカセットレ

コーダー/プレーヤーを、EIA規格の19インチ標準ラックに取り付け

るためのラックマウントキットです。

適用できる機器

•重量が40kg 以下のもの

•幅が 427mm以下のもの

•高さが 4 U 1)

（約176mm）のもの

適用できるラック

奥行きが660〜 830mm（22インチレール）のもの

The RMM-131 Rack Mount Kit is for mounting a

Betacam SP videocassette recorder/player, DVCAM

digital videocassette recorder/player, MSW-2000

series or HDW-2000 series Digital Videocassette

Recorder/Player in a standard EIA 19-inch rack.

Size limits on applicable equipment

Maximum weight: 40 kg (88 lb 3 oz)

Maximum width: 427 mm (16 7/8inches)

Height: 4U1) (approximately 176 mm (7 inches))

Applicable rack

Racks with a depth of 660 to 830 mm (26 to 32 3/4

inches) (22-inch rails).

概要/Introduction/Introduction/Einleitung

Le kit de montage en rack RMM-131 est conçu pour

monter un magnétoscope lecteur/enregistreur Betacam

SP, un magnétoscope lecteur/enregistreur numérique

DVCAM ou un magnétoscope lecteur/enregistreur

numérique de série MSW-2000 ou HDW-2000 dans un

rack standard EIA de 19 pouces.

Limites pour les appareils applicables

Poids max.: 40 kg (88 livres 3 onces)

Largeur max.: 424 mm (16 7/8pouces)

Hauteur: 4 U1) (env. 176 mm (7 pouces))

Rack applicable

Les racks d’une profondeur de 660 à 830 mm (26 à 32

3/4pouces) (rails de 22 pouces).

Der Rack-Montagesatz RMM-131 dient zum Einbau

eines Videocassettenrecorders der Betacam SP Serie,

eines digitalen DVCAM-Videocassettenrecorders,

oder eines digitalen Videocassettenrecorders der

MSW-2000 Serie oder HDW-2000 Serie in ein 19-

Zoll-EIA-Standard-Rack.

Maximaldaten für das einzubauende Gerät

Maximalgewicht: 40 kg

Maximalbreite: 427 mm

Höhe: 4 U1) (ca. 176 mm)

Rack-Abmessungen

Racks mit einer Einbautiefe von 660 bis 830 mm (22-

Zoll-Schienen).

1) U（ユニット）は、ソニーの機器の高さの単位です。1Uは約44mm

です。

1) The height of Sony equipment is indicated in units of

“U” (units). One U is approximately 44 mm (1 3/4

inches).

..............................................................................................................................................................................................................................................................

1) La hauteur des équipements Sony est indiquée en U

(unité), qui correspond à environ 44 mm (1 3/4pouces).

1) Die Höhe von Sony-Geräten wird in Einheiten von „U“

angegeben. Ein „U“ entspricht ca. 44 mm.

RMM-131は、以下の部品で構成されています。組み立てを始める前に、部品が全てそろっているかどうかお確かめください。

The RMM-131 Rack Mount Kit contains the following components. Before you assemble the rack mount, make

sure that you have all the components.

Le kit de montage en rack RMM-131 comprend les composants suivants. Avant d’assembler le kit de montage,

vérifier la présence de tous les composants.

Der Rack-Montagesatz RMM-131 umfaßt die folgenden Teile. Vergewissern Sie sich vor dem Einbau, daß alle

Teile vorhanden sind.

部品構成/List of Components/Liste des

composants/Teileliste

Aレール×2

Rail ×2

Schiene ×2

B取っ手×2

Handle ×2

Poignée ×2

Griff ×2

Cレール取り付け金具×4

Rail bracket ×4

Support de rail ×4

Schienenhalterung ×4

D板ナット（大）×4

Plate nut (large) ×4

Ecrou plat (grand) ×4

Plattenmutter (groß) ×4

Eネジ（B4×8）× 8

Screw (B4 ×8) ×8

Vis (B4 ×8) ×8

Schraube (B4 ×8) ×8

F板ナット（小）×4

Plate nut (small) ×4

Ecrou pour plaque (petit) ×4

Plattenmutter (klein) ×4

G六角穴付きネジ×8

Hexagon socket head cap screw ×8

Vis à tête cylindrique à six pans creux ×8

Innensechskantschraube ×8

H平ワッシャー×8

Flat washer ×8

Rondelle plate ×8

Unterlegscheibe ×8

IL型レンチ×1

L-shaped hexagonal wrench ×1

Clé hexagonale en L ×1

L-Sechskantschlüssel ×1

Jネジ（RK5×14）× 2

Screw (RK5 ×14) ×2

Vis (RK5 ×14) ×2

Schraube (RK5 ×14) ×2

K飾りワッシャー×2

Decorative washer ×2

Rondelle décorative ×2

Zier-Ring ×2

Lキャップ×4

Cap ×4

Chapeau ×4

Aufsetzer ×4

仕様および外観は、改良のため予告なく変更することがあります

が、ご了承ください。

Design and specifications are subject to change

without notice.

Conception et spécifications sont sujettes à

modification sans préavis.

Änderungen, die dem technischen Fortschritt dienen,

bleiben vorbehalten.

取り付けかた/Installation/Installation/Installation

取り付けかた/Installation/Installation/

Installation

取り付けは必ず2人以上で行ってください。取り付ける機器をレー

ルに差し込むときに機器をしっかり支えないと、けがや事故の原因

となります。特にストッパーとレールの間に指を挟まないようにご注

意ください。

Caution

The equipment should be installed into the rack mount

by two or more persons. The equipment must be

firmly supported when it is placed onto the rails. If not,

an injury or accident could result. Take care not to

catch your fingers between a stopper and a rail.

Attention

L’appareil doit être installé dans le kit de montage par

deux personnes au moins. Il doit être fermement

soutenu à son positionnement sur les rails. Sinon, des

blessures ou un accident sont possibles. Prendre garde

de ne pas se coincer les doigts entre une butée et un

rail.

Achtung

Zur Installation sind mindestens zwei Personen

erforderlich. Das Gerät muß sicher auf den Schienen

sitzen, um die Gefahr von Verletzungen und

Sachschäden zu vermeiden. Achten Sie darauf, nicht

die Finger zwischen Anschlag und Schiene

einzuklemmen.

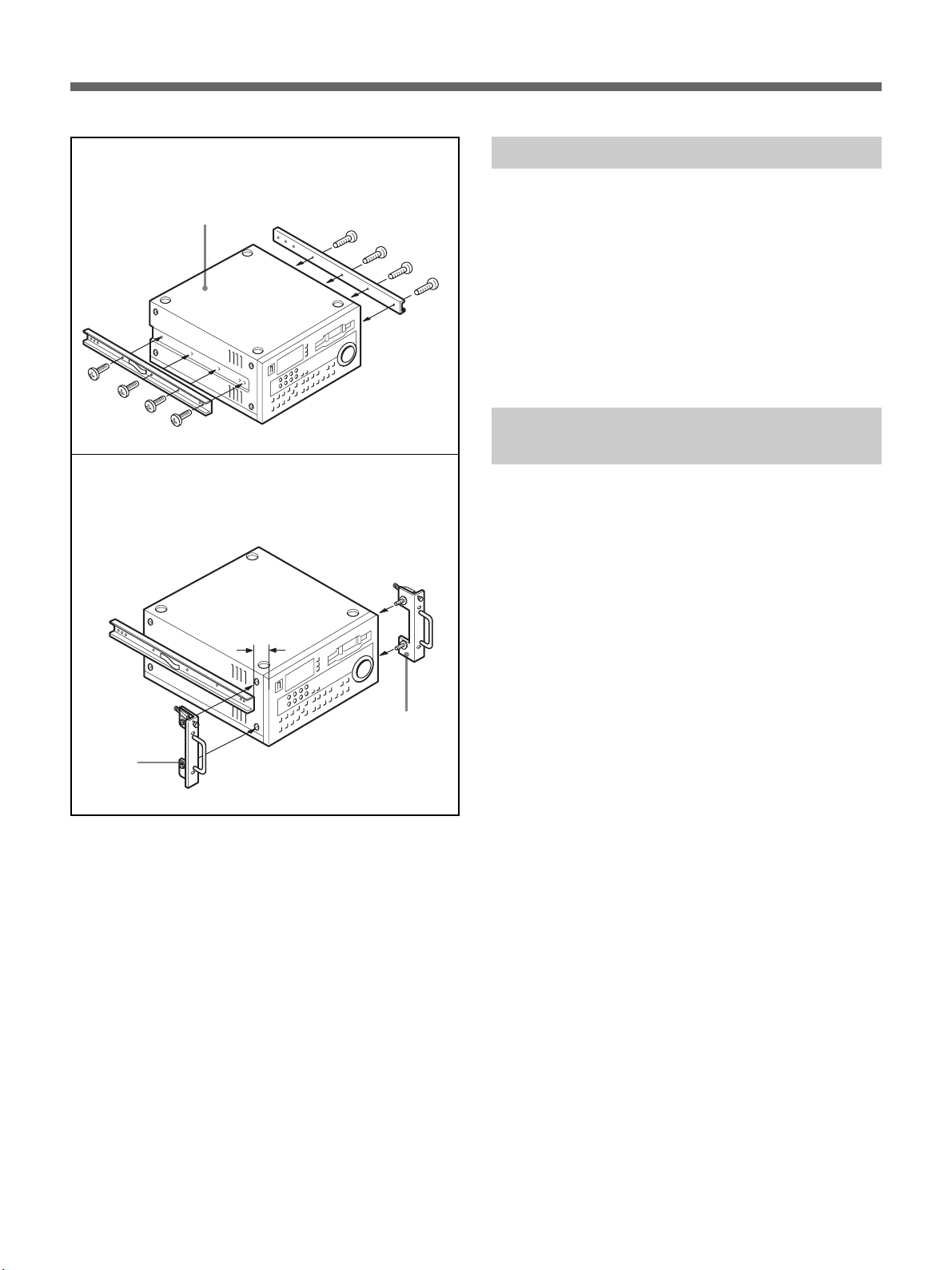

1 機器に内側レールを取り付ける

1機器の底面の足を外す。

外した足とネジは、後日使用する場合のために保管してください。

2レール Aのストッパーを押しながら、内側レールを引き抜く。

3機器側面中央のネジを外し、外したネジで内側レールを機器

に取り付ける。

内側レールの先端から、機器の前面までが約57mmになるよ

うに取り付けます。

4機器前側面のネジを外し、取っ手Bに付いているネジで機器

に取っ手を取り付ける。

1 Attaching the inner rails to the

equipment

1Remove the feet and screws from the bottom of the

equipment.

Retain them for possible future use.

2While pressing down the stopper, pull out the inner rail from

the rail A.

3Remove the center screws from both sides of the equipment.

Then use the screws to attach the inner rails to the equipment.

Attach the inner rails so that the distance between the tip of

each rail and the front panel of the equipment is about 57 mm

(2 1/4inches).

4Remove the screws on the front part of both sides of the

equipment and attach the handles Bto the equipment with the

screws on the handles.

底面

Bottom side

Dessous

Unterseite

内側レール

Inner rail

Rail interne

Innenschiene

ストッパー

Stopper

Butée

Anschlag

外側レール

Outer rail

Rail externe

Außenschiene

1 Fixation des rails internes à l’appareil

1Retirer les pieds et vis du dessous de l’appareil.

Les conserver pour un usage ultérieur.

2En appuyant sur la butée, retirer la partie interne du rail A.

3Retirer les vis centrales des deux côtés de l’appareil et les

utiliser pour fixer les rails internes à l’appareil. Fixer les rails

internes de sorte que la distance entre l’extrémité de chaque

rail et le panneau avant de l’appareil soit d’environ 57 mm (2

1/4pouces).

4Retirer les vis de la partie avant sur les deux côtés de

l’appareil et fixer les poignées Bà l’appareil avec les vis sur

les poignées.

1 Anbringen der Innenschiene am

Videogerät

1Die Gummifüsse und Befestigungsschrauben vom Videogerät

entfernen.

Die Füsse und Schrauben für spätere Wiederverwendung

aufbewahren.

2Den Anschlag niederdrücken und die Innenschiene aus der

Schiene Aziehen.

3Die mittleren Schrauben an beiden Seiten des Videogeräts

entfernen und mit diesen Schrauben die Innenschienen am

Gerät anbringen. Der Abstand zwischen den Spitzen der

Innenschienen und der Frontplatte des Geräts muß ca. 57 mm

betragen.

4Die vorderen Schrauben an beiden Seiten des Videogeräts

entfernen und mit diesen Schrauben an den Griffen des

Griffen Bam Gerät anbringen.

上面

Top side

Dessous

Oberseite

約

57mm

Approx.57 mm (2

in.)

Env. 57 mm (2

po.)

Ca.57 mm

取り付けかた/Installation/Installation/Installation

2 外側レールをラックに止める

1外側レールに、レール取り付け金具Cを板ナット（大）Dとネ

ジFで仮止めする。

2外側レールをラックに取り付けたときに、レールの先端からラッ

クの取っ手を取り付ける面までの距離が50〜55cmになるよう

に調整し、ネジ Eを締めてレール取り付け金具を固定する。

3取り付け金具を、板ナット（小）Fと六角穴付きネジG、平ワッ

シャー Iを使ってラックに取り付ける。

2Attaching the outer rails to the rack

1Attach the rail brackets Cto the outer rails with the large plate

nuts Dand screws E, but do not tighten the screws at this

point.

2Adjust the bracket position so that the end of each rail is 50 to

55 mm (2 to 2 1/4inches) away from where the handles are to

be attached to the rack, and then tighten the screws Eto

secure the rail brackets.

3Attach the brackets to the rack using the small plate nuts F,

hexagon socket head cap screws G, and flat washers H.

2Fixation des rails externe au rack

1Fixer les supports de rail Caux rails externes avec les écrous

plats (grands) Det les vis E, mais ne pas serrer les vis à ce

moment-là.

2Ajuster la position des supports de sorte que l’extrémité de

chaque rail soit à 50 - 55 mm (2 à 2 1/4pouces) de l’endroit où

les poignées doivent être fixées, puis serrer les vis Epour

immobiliser les supports de rail.

3Fixer les supports au rack avec les écrous plats (petits) F, les

vis à tête cylindrique à six pans creux Get les rondelles plates

2Anbringen der Außenschienen am

Rack

1Die Schienenhalterungen Cmit den Plattenmuttern (groß) D

und Schrauben Ean den Außenschienen anbringen, aber die

Schrauben noch nicht festziehen.

2Die Halterungsposition so justieren, daß die Schiene 50 bis 55

mm vom Rack an der Griffposition entfernt ist. Dann die

Schrauben Eder Halterungen anziehen.

3Die Halterungen mit den Plattenmuttern (klein) F,

Innensechskantschrauben Gund Unterlegscheiben Ham

Rack anbringen.

EDC

12.7

15.9

12.7

15.9

12.7

(mm)

12.7

31.75

12.7

31.75

12.7

(mm)

ラック

Rack

50-55mm

(2 to 2 1/4inches)

(2 à 2 1/4pouces)

ユニバーサルタイプのラック

Universal-type rack/Rack de type universel/

Universalgestell

ワイドタイプのラック

Wide-type rack/Rack de type large/

Breitgestell

外側レール

Outer rail

Rail externe

Außenschiene

ご注意

ラックによっては、Lレンチ Iが締めにくいことがあります。その場

合は、板ナットFを外側に、ワッシャー Hとネジ Gを内側にして取

り付けてください。

Note

You may find it difficult to use the L-shaped hexagonal wrench I

on some racks. If you do, place the plate nuts Fon the outside of

the rack, and the washers Hand screws Gon the inside of the

rack.

Remarque

Il peut être difficile d’utiliser la clé hexagonale en L Isur certains

rails. Dans ce cas, placer les écrous plats Fà l’extérieur du rack,

et les rondelles Het vis Gà l’intérieur du rack.

Hinweis

Bei manchen Racks ist die Verwendung des L-

Sechskantschlüssels Ischwierig. Bringen Sie in einem solchen

Fall die Plattenmuttern Fan der Außenseite und die

Unterlegscheiben Hund Schrauben Gan der Innenseite des

Racks an.

取り付けかた/Installation/Installation/Installation

3 機器をラックに組み込む

1内側レールのストッパーを押しながら外側レールに差し込み、

カチっというまで機器をラックに押し込む。

取っ手のバネ式ストッパーによって、機器は固定されます。

2機器ががたつく場合は、取っ手Bのストッパーを押して機器を

引き出し、取っ手のネジをゆるめてストッパーの位置を微調整

する。

3取っ手のネジ穴をキャップ Lで塞ぐ。

3 Mounting the equipment into the rack

1While pressing the stoppers, insert the inner rails into the outer

rails and the slide the equipment onto the rack until it clicks

into place.

The spring stopper on the handles will keep the equipment in

place.

2If the equipment is wobbly, press the spring stopper on the

handles Bto pull out the equipment, then loosen the screws

on the handles and readjust the position of the stopper on the

handles.

3Put the caps Mon the screw holes of the handles.

3 Montage de l’appareil dans le rack

1En appuyant sur les butées, insérer les rails internes dans les

rails externes, puis glisser l’appareil sur le rack jusqu’au déclic

de mise en place.

La butée élastique sur les poignées maintiendra l’appareil en

place.

2Si l’appareil oscille, appuyer sur la butée élastique des

poignées Bpour le retirer, puis desserrer les vis Csur les

poignées et réajuster la position de la butée sur les poignées.

3Placer les chapeaux Lsur les trous à vis des poignées.

3Einsetzen des Videogeräts in das Rack

1Den Anschlag niederdrücken und die Innenschienen in die

Außenschienen einsetzen. Dann das Gerät in das Rack

einschieben, bis es hörbar einrastet.

Die Federanschläge an den Griffen arretieren das Gerät im

Rack.

2Wenn das Gerät nicht sicher sitzt, die Federanschläge an den

Griffen Bdrücken und das Gerät herausziehen. Die

Schrauben an den Griffen lockern und die Position des

Anschlags am Griff einstellen.

3Die Aufsetzer Lin die Schraubenlöcher der Griffe stecken.

ストッパー

Stopper

Butée

Anschlag

取っ手のストッパー

Spring stopper on the handle

Butée élastique sur la poignée

Federanschlag am Griff

Table of contents

Other Sony Rack & Stand manuals

Sony

Sony SU-B551S User manual

Sony

Sony SU-WL450 Service manual

Sony

Sony SU-FL61 User manual

Sony

Sony LSPX-PS1 User manual

Sony

Sony SU-WL500 Instructions (SU-WL500 Wall-Mount... User manual

Sony

Sony SU-600MD User manual

Sony

Sony SU-GW3 User manual

Sony

Sony MB-806A User manual

Sony

Sony SU-ES29G User manual

Sony

Sony SU-PF1 User manual

Sony

Sony SU-RS11M User manual

Sony

Sony SURS51U - Stand For Rear Projection TV User manual

Sony

Sony BKM-38H User manual

Sony

Sony SU-B461S User manual

Sony

Sony SU-PF2 User manual

Sony

Sony SURS51U - Stand For Rear Projection TV User manual

Sony

Sony SU-WH500 User manual

Sony

Sony SU-WL500 Instructions (SU-WL500 Wall-Mount... User manual

Sony

Sony RHT-G2000 - Home Theater Built-in Sound Rack... User manual

Sony

Sony DMBK-R3012 User manual

Sony

Sony SU-HR3432CH User manual

Sony

Sony SU-GW12 User manual

Sony

Sony SU-WL51 User manual

Sony

Sony RHT-G1550 User manual

Popular Rack & Stand manuals by other brands

Salamander

Salamander Acadia AC/W/L400/WH Assembly instructions

Fohhn

Fohhn VAT-09 Mounting instruction

ricoo

ricoo FS0522 quick start guide

AMSOIL

AMSOIL BMK-22 Installation and service instructions

Kargo Master

Kargo Master 48220 installation guide

Milestone AV Technologies

Milestone AV Technologies SIMPLICITY SLF2 installation instructions

ricoo

ricoo S1222 installation instructions

Ready-Set-Mount

Ready-Set-Mount RSMCM602 instruction manual

VidaBox

VidaBox VB MNT FFS2 installation guide

Welch Allyn

Welch Allyn 48960 Assembly instructions

Arkon

Arkon CM035-ST-2 installation instructions

PROEL

PROEL PLWIN60C user manual

Agilent Technologies

Agilent Technologies E2609B installation guide

Mustang

Mustang MV-ARM4 installation guide

Mounting Solutions

Mounting Solutions WRM-320 manual

Pyle

Pyle PMKSPAD1 manual

ShelterIt

ShelterIt 21208 installation instructions

SPL

SPL RackPack?4 1040 manual
