Sony HKPF-9000 User manual

OPERATION MANUAL

1st Edition

Serial No. 10001 and Higher

MULTI FORMAT CONVERTER BOARD

HKPF-9000

警告

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあります。

このオペレーションマニュアルには、事故を防ぐための重要な注意事項と製

品の取り扱いかたを示してあります。このオペレーションマニュアルをよく

お読みのうえ、製品を安全にお使いください。お読みになったあとは、いつ

でも見られるところに必ず保管してください。

本機をあやまって装着すると、火災・感電やその他の事故により、けがをし

たり周辺の物品に損害を与えたりすることがあります。危険を避けるため、

装着はサービストレーニングを受けた技術者にご依頼ください。

本機を装着する技術者へ

装着のしかたは、デジタルビデオインターフェースユニットに付属のマニュ

アルをご覧ください。

Japanese/English/French/German

ソニー製品は安全に十分に配慮して設計されています。しかし、電気製品は、

安全のための注意事項を守らないと、火災や感電などにより死亡や大けがな

ど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

2(JP)ページの注意事項をよくお読みください。

この「安全のために」は、本製品の接続先であるデジタルビデオインター

フェースユニットまたはその関連機器に関する安全上の注意事項を記載して

います。

オプションユニットの装着について

危険を避けるために、オプションユニットの装着はサービストレーニングを

受けた技術者、もしくはソニーのサービス担当者または営業担当者にご依頼

ください。

定期点検を実施する

長期間安全に使用していただくために、定期点検を実施することをおすすめ

します。点検の内容や費用については、ソニーのサービス担当者または営業

担当者にご相談ください。

故障したら使用を中止する

ソニーのサービス担当者、または営業担当者にご連絡ください。

万一、異常が起きたら

警告表示の意味

このオペレーションマニュアル

および製品では、次のような表

示をしています。表示の内容を

よく理解してから本文をお読み

ください。

警告

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

注意を促す記号

行為を禁止する記号

禁止

1電源を切る。

2電源コードや接続コードを抜く。

3ソニーのサービス担当者、または営業担当者に

修理を依頼する。

すぐに電源を切り、消火する。

異常な音、に

おい、煙が出

たら

炎が出たら /

日本語安全のために

火災感電

1 (JP)

警告....................................................................................................................... 2(JP)

概要 ........................................................................................................................ 3(JP)

HKPF-9000の特長.............................................................................................3(JP)

各部の名称と働き .................................................................................................... 4(JP)

フロントパネル ..................................................................................................... 4(JP)

コネクターパネル ................................................................................................ 5(JP)

仕様 ........................................................................................................................ 7(JP)

日

本

語

2(JP)

警告

禁止

油煙、湯気、湿気、ほこりの多い場所では設置•使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

感電火災

警告

3 (JP)

概要

注意

マルチフォーマットコンバーター基板HKPF-9000は、HDSDI

信号とSDSDI(D1SDI)信号を相互に変換する基板です。

HKPF-9000は、デジタルビデオインターフェースユニットPFV-

HD50A/HD300に組み込んで使用します。動作に必要な電源

は、インターフェースユニットから供給されます。

HKPF-9000の構造および電源電圧は、デジタルビデオインター

フェースユニットPFV-HD50A/HD300用に企画された他の

HKPFシリーズとすべて共通です。これらの基板は、各イン

ターフェースユニットに任意の組み合わせで装着して同時運用

することができ、柔軟なシステム構成が可能になります。

ご注意

デジタルインターフェースユニットにHKPF-9000だけを組み込

んで使用する場合、組み込み可能数は下記のとおりです。

PFV-HD50A：最大１セット

PFV-HD300：最大４セット

基板上のスイッチの設定については、サービストレーニングを

受けた技術者にご依頼ください。

HKPF-9000は以下のものから構成されます。

基板(2)

コネクターパネル(2)

オペレーションマニュアル(1)

インストレーションマニュアル(1)

スロット番号ラベル(1組)

HKPF-9000の特長

HD SDI信号とSD SDI信号の相互変換

HDSDI信号とSDSDI信号を相互に変換することができます。

◆ 変換フォーマットとスイッチ設定については、同梱のインストレーションマ

ニュアルをご覧ください。

エンベデッドオーディオ信号の乗せ換え

入力SDI信号のエンベデッドオーディオ信号を、出力SDI信号に

エンベデッドして出力することができます。

タイムコード信号の乗せ換え

入力SDI信号のタイムコード信号を、出力SDI信号にエンベデッ

ドして出力することができます。

３種類のアスペクト比

変換時、出力信号のアスペクト比を３種類のモードから選択す

ることが出来ます。

SQUEEZE

（スクイーズ）：HD,SD変換時、HD画面（アスペ

クト比16:9）をそのままSD 画面（アスペクト比4:3）のフル画

面に変換します。SD,HD変換時は、SD画面（アスペクト比

4:3）をそのままHD画面（アスペクト比16:9）のフル画面に変

換します。

LETTER BOX

（レターボックス）：HD,SD変換時、HD画面

のアスペクト比16:9を維持したまま変換します。SD,HD変

換時は、SD画面の上下1/4をカットし、16:9のアスペクト比で

出力します。

EDGE CROP

（エッジクロップ）：HD,SD変換時、HD画面

の左右 1/4をカットし、4:3のアスペクト比で出力します。

SD,HD変換時は、SD画面のアスペクト比4:3を維持したま

ま変換します。

外部同期信号に同期

出力SDI信号を外部同期信号(1125または525/625SYNC)に同期

させて出力することができます。

リモートコントロール機能

別売りのHDデジタルビデオコントローラーHKDV-900を接続し

て、ビデオゲイン、イメージエンハンサーなどの調整をリモー

トコントロールすることができます。

ステータスアウト機能

基板の動作状態をモニターするためのステータスアウト機能に

対応しています。

4(JP)

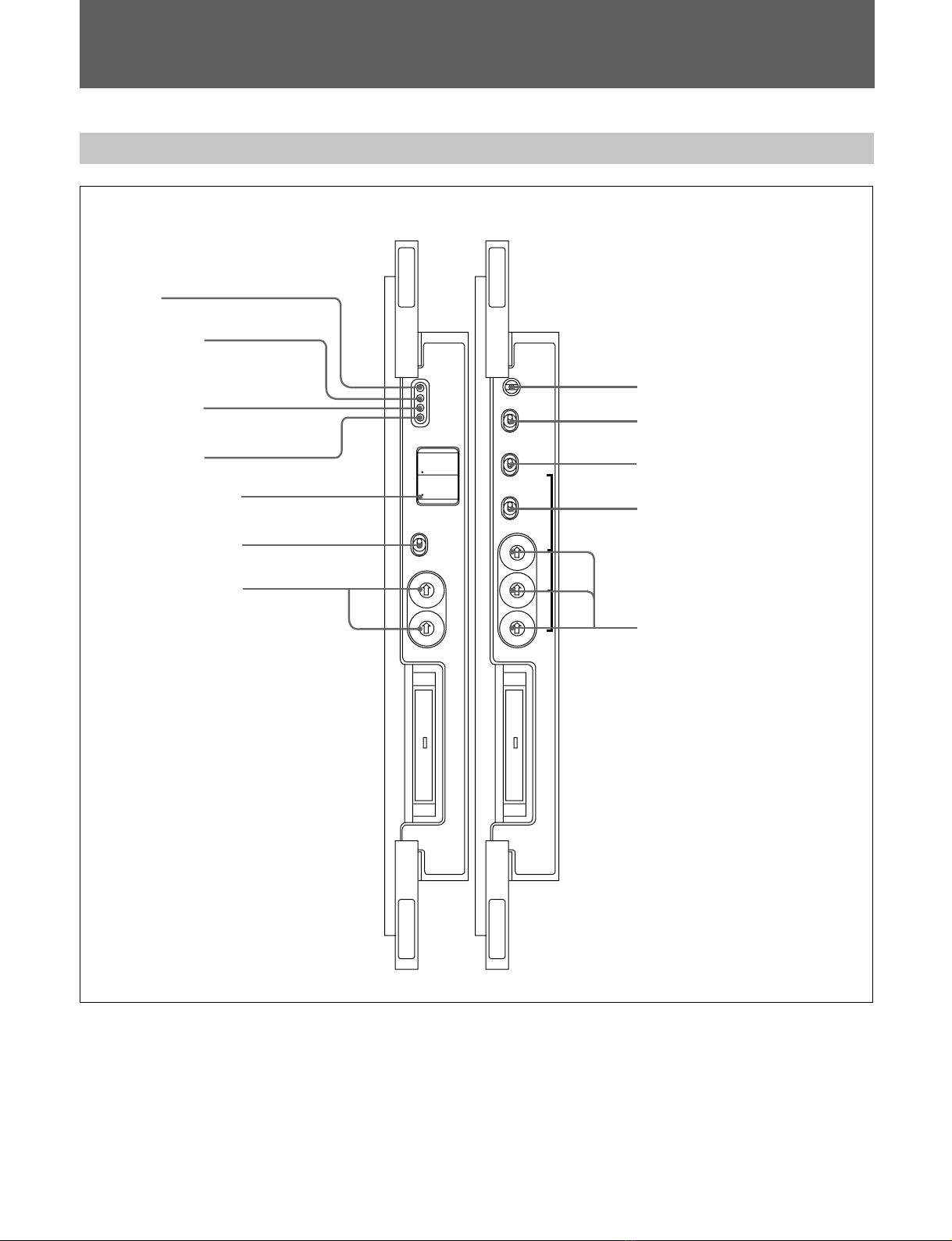

各部の名称と働き

フロントパネル

POWER

（＋5V/−5V電源表示）ランプ

VIDEO EXIST

（ビデオ入力表示）ランプ

AUDIO EXIST

（オーディオ入力表示）ランプ

CRCC/EDH

（エラー表示）ランプ

INPUT FORMAT

（入力信号フォーマット番号表示）LED

INPUT SELECT

（入力信号選択）スイッチ

OPTPUT SELECT

（出力信号フォーマット選択）スイッチ

POWER

（＋5V/−5V電源表示）ランプ

REF SELECT

（リファレンス信号選択スイッチ）

REMOTE/LOCAL

（リモートコントロール選択）スイッチ

ASPECT

（アスペクト比選択）スイッチ

SQ：SQueeze

LB：LetterBox

EC：EdgeCrop

DTL GAIN/CRISP/H/V RATIO

（ディテール調整）スイッチ

HKPF-9000

POWER

VIDEO

AUDIO

CRCC/EDH

SD(Single)

SD(Dual)

INPUT SELECT

OUTPUT SELECT

INPUT FORMAT

DTL GAIN CRISP H/V RATIO

MFC-2

HKPF-9000

ASPECT

REF SELECT

OUTPUT SELECT

REMOTE

LOCAL

INPUT

POWER

EXT HD

EXT SD

MFC-1

◆ランプ、LED、スイッチの働きについて詳しくは、同梱のインストレーションマニュアルをご覧ください。

5 (JP)

SDI IN

MFC-1

VIDEO CONTROL

SDI OUT

OFF

75Ω

HD OUT

HKPF-9000

HD IN

REF IN

MFC-2

HKPF-9000

REMOTE IN RS-232C ETHERNET

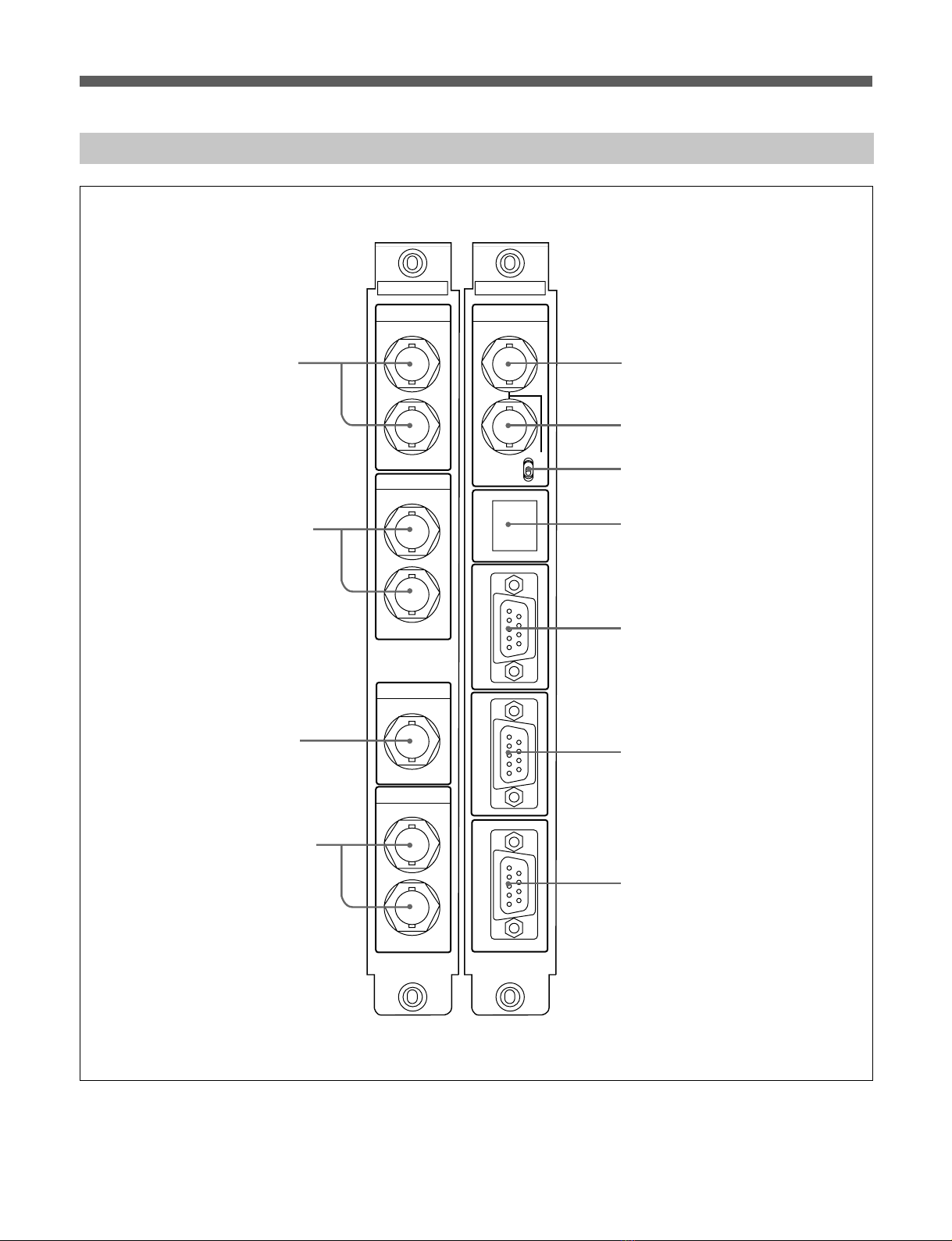

コネクターパネル

1D1 SDI IN端子

2D1 SDI OUT端子

3HD SDI IN端子

4HD SDI OUT端子

5REF IN端子

6LOOP OUT端子

775Ω終端切り換えスイッチ

8ETHERNET端子

9RS-232C端子

q;REMOTE IN端子

qaVIDEO CONTROL端子

6(JP)

各部の名称と働き

1D1 SDI IN端子（BNC型）

D1SDI信号を入力します。

2D1 SDI OUT端子（BNC型）

変換後のD1SDI信号を出力します。

3HD SDI IN端子（BNC型）

HDSDI信号を入力します。

4HD SDI OUT端子（BNC型）

変換後のHDSDI信号を出力します。

5REF IN（外部同期信号入力）端子（BNC型）

1125または525/625SYNC信号を入力します。

6LOOP OUT（外部同期信号出力）端子（BNC型）

REFIN端子に入力されたSYNC信号を出力します。

775Ω終端切り換えスイッチ

REFIN端子に入力されたSYNC信号の終端ON/OFFを切り換え

ます。

8ETHERNET（イーサネット）端子（モジュラージャック

8ピン）

別売りのアスペクト/カラープロセッサーHZPF-9005使用時、外

部パーソナルコンピューターと接続します。

9RS-232C端子（D-sub 9ピン）

メンテナンス時、外部機器とRS-232Cシリアルリモートコント

ロール信号の通信を行います。

q;REMOTE IN（リモートコントロール入力）端子

外部機器とRS-422Aシリアルリモートコントロール信号の通信

を行います。

qaVIDEO CONTROL（ビデオコントロール）端子

別売りのデジタルビデオコントローラーHKDV-900使用時、リ

モートコントロール信号を接続します。

7 (JP)

一般

電源＋4VDC：5.0A、−5VDC：3.0A

消費電力約40W

動作温度 5℃〜40℃

保存温度 −20℃〜＋55℃

湿度 10〜90%（結露のないこと）

外形寸法基板：194×310mm（高さ／奥行）

コネクターパネル：218×98×25mm

（高さ／奥行／幅）

質量基板：約1400g

コネクターパネル：約600g



入力

SDデジタル信号入力

SDIN1/2端子：BNC型（各1）

SDSDI信号（SMPTE-259M準拠、

270Mbps）

入力インピーダンス

75Ω、不平衡

入力端反射損失

 15dB以上（5MHz〜270MHz）

入力ケーブル長

最大200m（5C-2V同軸ケーブル使用時）



HDデジタル信号入力

HDIN端子：BNC型（1）

HDSDI信号（BTAS-004B/005B/006B、

SMPTE-291M/292M/299M準拠）

入力インピーダンス

75Ω、不平衡

入力端反射損失

15dB以上（5MHz〜1.485GHz）

伝送損失 20dB以下（742.5MHzにて）

入力ケーブル長

最大100m（5C-FB同軸ケーブル使用時）



同期信号入力 REFIN端子：BNC型（1）

1125または525/625SYNC信号

入力インピーダンス

75Ω、不平衡

スイッチによるON/OFF切り換え可

ループスルー出力

LOOPOUT端子：BNC型（1）



出力

SDデジタル信号出力

SDOUT1/2端子：BNC型（各１）

SDSDI信号（SMPTE-259M準拠、

270Mbps）

出力信号振幅 800mVp-p±10%（75Ω負荷にて）

出力インピーダンス

75Ω、不平衡

出力端反射損失

15dB以上（5MHz〜270MHz）

ジッタータイミングジッター：740ps以下

アライメントジッター：740ps以下



HDデジタル信号出力

HDOUT1/2端子：BNC型（各１）

HDSDI信号（BTAS-004B/005B/006B、

SMPTE-291M/292M/299M準拠）

出力信号振幅 800mVp-p±10%（75Ω負荷にて）

出力インピーダンス

75Ω、不平衡

出力端反射損失

15dB以上（5MHz〜1.485GHz）

ジッタータイミングジッター：673ps以下

アライメントジッター：135ps以下

デジタル入出力システムディレイ

同梱のインストレーションマニュアルをご覧ください。



ステータスアウト

出力情報ステータスメッセージ：4レベルから選択



リモートコントロール

対応リモートコントローラー

HDデジタルビデオコントローラーHKDV-

900

リモートコントロール信号入力

VIDEOCONTROL端子：D-sub９ピン、メ

ス



仕様および外観は、改良のため予告なく変更することがあります

が、ご了承ください。

仕様
