SKYLOTEC PEANUT User manual
SKYLOTEC GmbH
Im Mühlengrund 6-8
56566 Neuwied · Germany
Fon +49 (0)2631/9680-0
Fax +49 (0)2631/9680-80
Mail [email protected]
Web www.skylotec.com
© SKYLOTEC
MAT-BA-0154
Stand 24/06/2014
2
i
1+
PEANUT
Höhensicherungsgerät /
self-retracting lanyard
Gebrauchsanleitung
Instructions for Use EN
DE
2
Gebrauchsanleitung
Icons.......................................................... Seite 3-7
Erklärung ................................................... Seite 8
Individuelle Informationen............................. Seite 13-16
Instructions of Use
Icons........................................................... page 3-7
Explanation.................................................. page 11
Individual Information.................................... page 13-16
DE
EN
3
EN
Europa
ANSI/ASSE
USA
CSA
Kanada
ISO/ SS
International/
Singapur
GB
China
ABNT
Brasilien
GOST R
Russland
EN 360
CNB/P/11.085
CNB/P/11.074 Z.359.14 Z.259.2.2 ISO 10333-3
/ SS 528-3
GB 6095-
2009
Cl.Z-Y
NBR
14628
GOST R
EH 360
1.) Standards

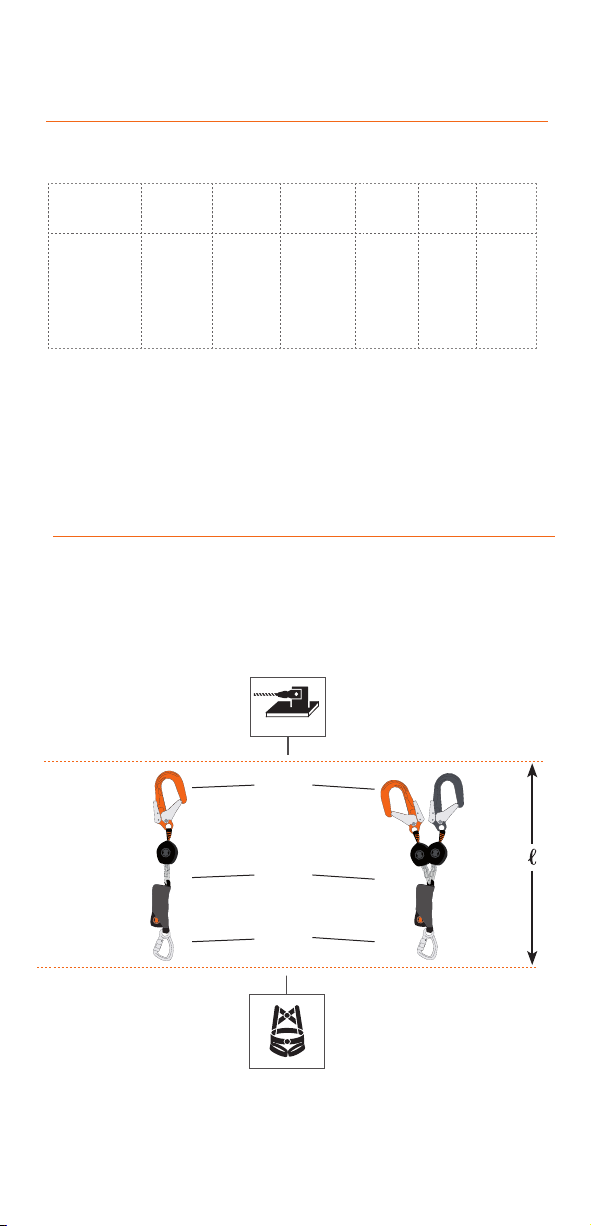

2.) General Informations Types
Abb. 1
I-Version Y-Version
1
2
3
4
Δl
Abb. 2
2.1
2.3
2.2
+ ca. 1,0 m
Safe distance
Abb. 3
Name
L-max
PEANUT
1,8 m
PEANUT
2,5 m

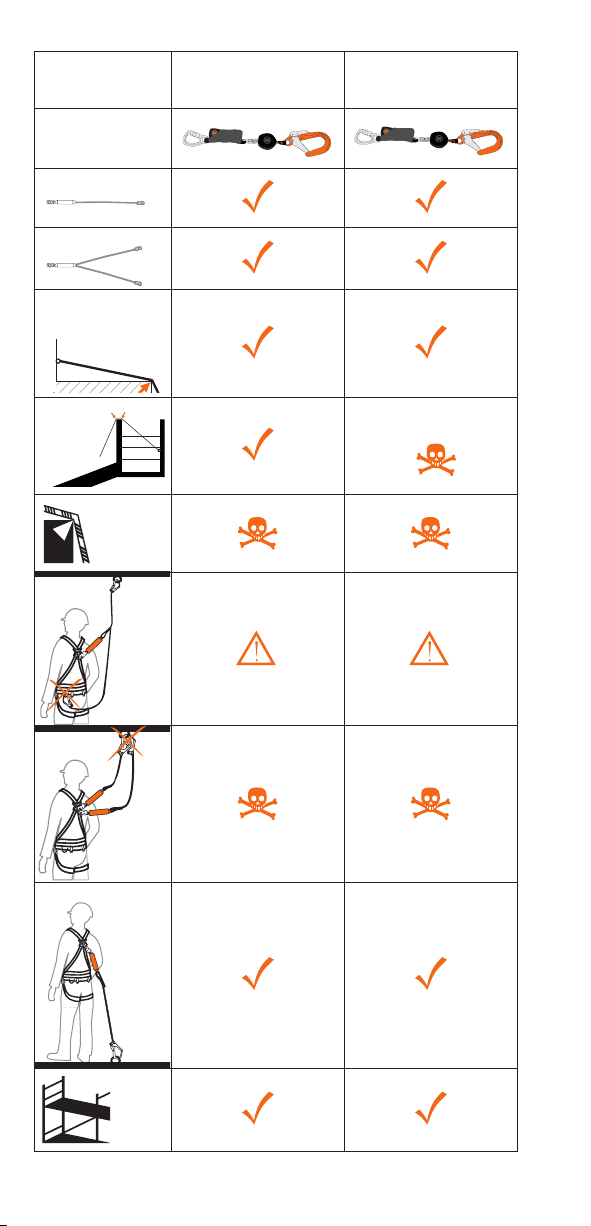

Products
I- Version
Y- Version
CNB/P/11.074
2x r ≥ 0,5mm
no burrs
2x α ≥ 90°
r<0,5 mm
EN 360 CNB/P/11.085
1,8 m Version 2,5 m Version
max. Freifallhöhe/
max. freefall
distance 4,0 m 3,6 m 5,0 m
max. Fangstoß/
max. fall impact (F) 6 kN 6 kN
max.
Bremsstrecke/
max. braking
distance (Δ)
1,75 m 1,75 m
Max. Länge
max. length ( )2,0 m 1,8 m
2,5 m
(only for
scaffolding)
5
Name
L-max
PEANUT
1,8 m
PEANUT
2,5 m
Products
I- Version
Y- Version
CNB/P/11.074
2x r ≥ 0,5mm
no burrs
2x α ≥ 90°
r<0,5 mm
only for scaffolding
r ≥ 0,5mm
α ≥ 90°
no burrs
EN 360 CNB/P/11.085
1,8 m Version 2,5 m Version
max. Freifallhöhe/
max. freefall
distance 4,0 m 3,6 m 5,0 m
max. Fangstoß/
max. fall impact (F) 6 kN 6 kN
max.
Bremsstrecke/
max. braking
distance (Δ)
1,75 m 1,75 m
Max. Länge
max. length ( )2,0 m 1,8 m
2,5 m
(only for
scaffolding)
2x I-Version
CNB/P/11.085
6

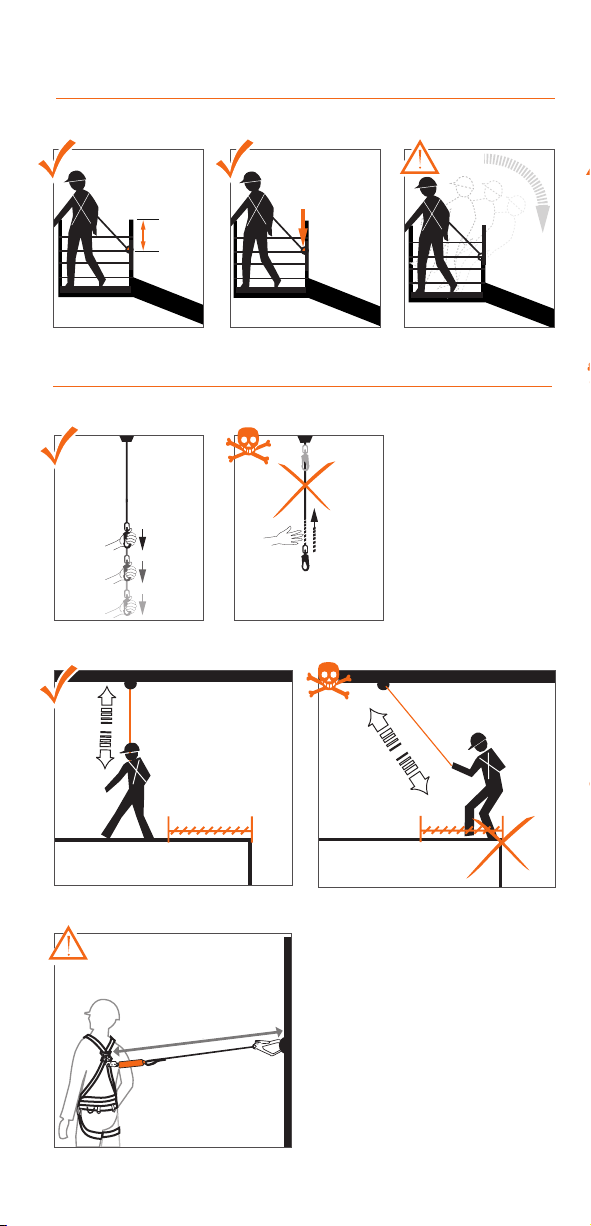

4. Use
4.4
L max.
3. Hubarbeitsbühne
4.2
4.3
L+/-
L+/-
L max
3.1
mind.
40 cm! 3 KN
3.2 3.3
4.1
7

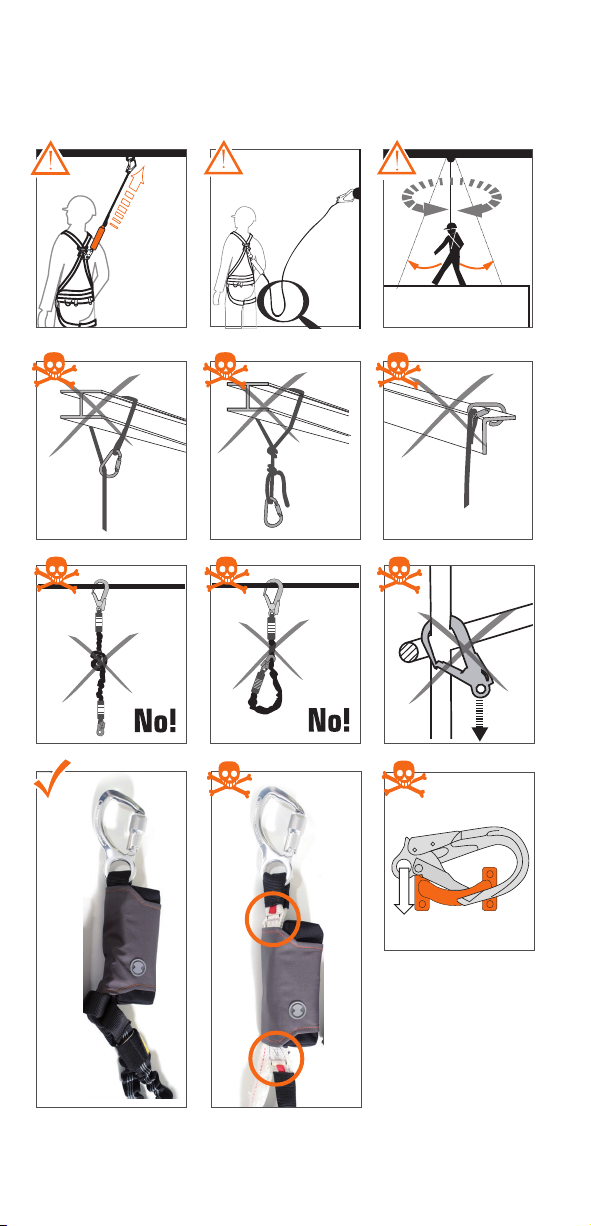

max. 90°
F max.
4.4 4.64.5
F
8
1.) Normen
2) Allgemeine Information
Das PEANUT dient in Verbindung mit einem Auffanggurt ausschließlich
zur Absicherung von Personen, die während Ihrer Arbeit der Gefahr
eines Absturzes ausgesetzt sind (z. B. auf Leitern, Dächern, Gerüsten,
usw.).
FUNKTION:
Das PEANUT begrenzt die bei einem Absturz entstehende Energie auf
ein körperverträgliches Maß. Das PEANUT ist nach einer Sturzbela-
stung nicht mehr verwendbar! Die jährliche Prüfung sollte von einem
Sachkundigen nach BGG 906 durchgeführt werden.
PEANUT anlegen (vgl. Abb. 1):
1. Verbindungselement (1) ausschließlich in Auffangöse am Auffanggurt
einhaken.
2. Gegenüberliegendes Verbindungselement (2) an einem sicheren
Anschlagpunkt befestigen.
Das PEANUT (3) darf nicht behindert werden und darf keinesfalls über
Kanten oder Umlenkungen geführt werden. Sicherheitskarabiner und/
oder Verbindungselemente müssen in jedem Fall vor Quer- und Knick-
belastung geschützt werden. Das PEANUT darf nicht verlängert oder
im Schnürgang verwendet werden.
2.1) Verwendung okay
2.2) Vorsicht bei der Verwendung
2.3) Lebensgefahr
3.) Verwendung in Hubarbeitsbühnen
3.1) Es dürfen nur ausreichend tragfähige Anschlagpunkte (mind. 3kN)
verwendet werden, die sich mind. 40 cm unter dem Handlauf befinden.
Bei Verwendung von höher gelegenen AP an dem Arbeitskorb ist die si-
chere Funktion des Höhensicherungsgerätes nicht mehr gewährleistet.
3.2) Der Anschlagpunkt, sowie die komplette Hubarbeitsbühne im un-
güstigst ausgezogenen Fall, müssen einen dynamischen Stoß von mind.
3kN ohne Beeinträchtigung aufnehmen können. Liegt der AP höher,
besteht Gefahr auf Vollversagen und Umkippen!
3.3) Verletzungen durch das Aufprallen auf den Arbeitskorb oder dem
Ausleger können nicht ausgeschlossen werden.
4.) Verwendung
4.1) Vor der Benutzung ist eine Funktionsüberprüfung durchzuführen.
Hierzu das Seil ruckartig aus dem Gerät herausziehen. Die Schnäpper
müssen sofort einrasten. Bei Zweifeln hinsichtlich des sicheren Zustan-
des des PEANUT ist dieses sofort der Benutzung zu entziehen.
4.2) Die Einstellung der Länge sollte nicht im absturzgefährdeten Bereich
erfolgen.
4.3) Die Gesamtlänge eines mit einem PEANUT verbundenen
Verbindungsmittels, (einschließlich Endverbindungen und Verbindungs-
elementen) beachten.
4.4) Die in das Bauwerk eingeleitete Kraft entspricht max. 6kN.
Gebrauchsanleitung
DE
9
DE
4.5) Schlaffseil vermeiden.
4.6)Der Anschlagpunkt sollte sich möglichst senkrecht über der
Arbeitsstelle befinden.
Befindet sich der Anschlagpunkt unterhalb, so besteht im Falle eines
Sturzes die Gefahr des Aufschlagens auf tiefer gelegene Bauteile.
Befindet sich der Anschlagpunkt seitlich, so besteht die Gefahr des
Aufschlagens an seitliche Bauteile.
Die Höhe des Anschlagpunktes und der benötigte Bodenfreiraum muss
in jedem Fall ausreichend bemessen werden um die Wirksamkeit des
Systems zu gewährleisten (vgl. Abb. 2):
Bremsstrecke des PEANUTs (vgl. Δl, Abb. 2)
+ Ausgangslänge des Verbindungsmittel (vgl. l, Abb. 3)
+ Körperlänge (vgl. x, Abb. 2)
+ Sicherheitsabstand (ca. 1m, vgl. Abb. 2)
+ ggf. Dehnung der Anschlageinrichtung (z. B. EN 795 B/C, vgl. Ge-
brauchsanleitung des Herstellers)
Den PEANUT nicht als Halteseil verwenden, d. h. sich nicht an ihm
festhalten und hochziehen.
5.) Kanten Eignung
DAS PEANUT wurde nach dem Prüfgrundsatz für PSA gegen Absturz
zur Verwendung in Arbeitskörben von fahrbaren Hubarbeitsbühnen ei-
nem Doppelscharfkant-Test unterzogen.
Weiterhin wurde mit einem Stahlstab (Radius r = 0,5 mm ohne Grat)
für den horizontalen Einsatz und einem daraus resultierenden Sturz
über eine scharfe Kante getestet. Auf Grundlage dieses Tests ist es
geeignet zur Verwendung über ähnliche Kanten.
Ungeachtet dieser Prüfung muss bei horizontalem oder schrägem Ein-
satz auf folgendes geachtet werden, falls die Gefahr eines Sturzes über
eine Kante besteht:
1. Wenn die Risikobewertung zeigt, dass die Kante besonders „scharf“
und / oder „nicht frei von Graten“ ist, dann:
a. schließen Sie aus, dass ein Sturz über eine Kante
stattfinden kann oder
b. bringen Sie einen Kantenschutz an
2. Der Anschlagpunkt des PEANUT darf nicht unterhalb des Stand-
levels des Benutzers sein.
3. Die Umlenkung an der Kante muss mind. 90 ° betragen.
4. Um einen Pendelsturz zu vermeiden, sollte der Arbeitsbereich und
die seitliche Bewegungsfreiheit von der Mittelachse auf max.1,50m
begrenzt sein. In anderen Fällen sollte kein einzelner Anschlagpunkt
verwendet werden, sondern eine Klasse C oder D Anschlageinrichtung
nach EN 795.
10
DE
6.) Konformitätserklärung
7.) Indentifizierungs- und Gewährleistungszertifikat
8.) Kontrollkarte:
Eintragen der jährlichen Revision
8.0 -8.3): Bei Revision auszufüllen
8.0): Nächste Untersuchung;
8.1): Prüfer;
8.2): Grund;
8.3):Bemerkung
9.) Individuelle Informationen
Individuelle Angaben zum gekauften Produkt
9.1 -9.4): Vom Käufer auszufüllen
9.1): Kaufdatum;
9.2): Erstgebrauch;
9.3): Benutzer;
9.4): Unternehmen
