SIMDA 3215 User manual

MANUEL DE SERVICE

SERVICE MANUAL

Edition: 01B

3215

3215/2

3220 “OPLITE 4”

3450 AF “OPLITE 7”

3225 AF

3235 AF

3245 AF

3445 AF

3232

3232 AF

3234 AF

3240 K

3240 K AF

3262

3462

DESCRIPTION PROJECTEUR PROJECTOR DESCRIPTION

VUE D'ENSEMBLE.......................................... GLOBAL VIEW .................................................................. 2

DONNEES TECHNIQUES............................... TECHNICAL DATA............................................................ 3

DESSOUS ....................................................... BOTTOM............................................................................ 4

INTERIEUR...................................................... INSIDE............................................................................... 5

DEMONTAGE DISMANTLING

1PORTE............................................................. DOOR ................................................................................ 6

2LENTILLES...................................................... OPTICAL ELEMENTS....................................................... 6

3BOUTON de M-P............................................. FOCUSING-KNOB............................................................. 6

4CAPOT SUPERIEUR....................................... TOP COVER...................................................................... 6

5CARTE ELECTRONIQUE 3215... ................... 3215... CIRCUIT BOARD................................................... 7

6CARTE ELECTRONIQUE 3232... ................... 3232... CIRCUIT BOARD................................................... 8

7TRIAC.............................................................. TRIAC ................................................................................ 9

8PASSE-VUES.................................................. SLIDE TRANSPORT MECHANISM ................................. 9

9BOITE A LUMIERE.......................................... LIGHT BOX........................................................................ 10

10 PLATINE PORTE-LAMPES............................. LAMP-HOLDER BASE ...................................................... 11

11 VENTILATION ................................................. VENTILATION FAN........................................................... 12

12 VOLET "MOTEUR".......................................... MOTOR SHUTTER............................................................ 13

13 PORTE-OBJECTIF.......................................... LENS-HOLDER ................................................................. 14

14 TRANSFORMATEUR...................................... TRANSFORMER............................................................... 14

SCHEMAS SCHEMATICS

NOMENCLATURE........................................... NOMENCLATURE............................................................. 15

DE PRINCIPE OF PRINCIPLE

3215 - 3220 (OPLITE 4) - 3215/2 - 3225 ...... 3215 - 3220 (OPLITE 4) - 3215/2 - 3225......................... 16

3235 - 3245 - 3445......................................... 3235 - 3245 - 3445 .......................................................... 17

3232 - 3240.................................................... 3232 - 3240...................................................................... 18

3262 - 3462 - 3234......................................... 3262 - 3462 - 3234........................................................... 19

3450 (OPLITE 7)............................................ 3450 (OPLITE 7).............................................................. 20

DE CABLAGE PRIMAIRE................................ PRIMARY WIRING

3215 - 3215/2 - 3220 - 3225 - 3235 - 3245.... 3215 - 3215/2 - 3220 - 3225 - 3235 - 3245...................... 21

3232 - 3234 - 3240 - 3262 - 3462.................. 3232 - 3234 - 3240 - 3262 - 3462.................................... 21

3445.- 3450................................................... 3445.- 3450.. ................................................................... 22

ADAPTATION 130V ...................................... 130V adaptation............................................................... 22

DE CABLAGE SECONDAIRE......................... SECONDARY WIRING

3450 (OPLITE 7)............................................ 3450 (OPLITE 7).............................................................. 20

3215 - 3215/2 - 3220 (OPLITE 4) - 3225....... 3215 - 3215/2 - 3220 (OPLITE 4) - 3225 ......................... 23

3235 - 3245 - 3445......................................... 3235 - 3245 - 3232........................................................... 24

3232 - 3240.................................................... 3232 - 3240...................................................................... 25

3234 - 3262 - 3462......................................... 3234 - 3262 - 3462........................................................... 26

OPTION (VENTIL. VARIABLE)........................ OPTION (VARIABLE FAN)................................................ 27

PIECES DETACHEES SPARE PARTS

MODULE COMPLET....................................... COMPLETE MODULE ...................................................... 28 / 42

EVOLUTIONS PRODUITS.............................. PRODUCT EVOLUTION .................................................. 42

PIECES DETACHEES SEULES...................... SPARE PARTS (ALONE) .................................................. 43 / 46

SOMMAIRE CONTENTS

SERVICE MANUAL

Pages

01B

SERVICE MANUAL 1

01B

INTRODUCTION - INTRODUCTION

Le présent manuel de service regroupe les principales informations de démon-

tage de l'appareil, ainsi que l'identité des pièces de rechange.

L'intervention dans l'appareil n'est garantie que par un atelier agréé SIMDA.

Un équipement adapté à toutes réparations ou mise à niveau de l'appareil est

nécessaire.

Le dispositif SIMDA "ROBOTEST", qui permet de procéder au contrôle et

à l'étalonnage du projecteur est l'outil indispensable.

This service manual describes the principle projector's dismantling informations

as well as complete spare parts exchange.

The repair of the item must be done by SIMDA appointed service station.

An adapted equipment is necessary for any repair or upgrade.

SIMDA "ROBOTEST" is the ideal tool for controls or adjustments.

2SERVICE MANUAL 01B

DESCRIPTION -DESCRIPTION

11 12 11

19 21 22

20 26

23 28

145

2 3

SERVICE MANUAL 3

01B

DESCRIPTION - DESCRIPTION

1Slide gate

2Slide tray registration pin

3"Wave" adjustement access cap

4Tray locking

5Tray drive

6 Zero position tray sensor

7Lamp and condenser aperture

8 Focusing knob (lens position, reference, indication)

9Slot for lens accessories

10 Screw-feet (vertical adjustment)

11 Telescopic front feet

12 Lens holder Ø 52,5 mm

Helical and rack-mounted lens

13 Fixed carrying handle

14 Forward button

15 Reverse button

16 Bright / economy lamp switch

17 Internal / External lamp switch (In / Out)

18 Audio-visual DIN 12 pin plug or 14 pin plug

19 DIN 6 Plug

20 Main fuse holder

21 CEE Main plug (Class II, without earth)

22 On / Off switch

23 LED button: TIMER / AUTOSHOW mode

24 LED button: FOCUS mode

25 Ventilation grill

26 LED panel: modes and defaults

27 Manual rapid lamp change "L1/L2"

28 Horizontal adjustment for Lamp "L2"

29 Vertical adjustment for Lamp "L1/L2"

30 Horizontal adjustment for Lamp "L1"

DONNÉES TECHNIQUES

1Couloir passe-vues

2Plot de positionnement du magasin

3Bouchon d'accès au réglage de vague

4Verrouillage du magasin

5Entrainement du magasin

6Palpeur de “Zéro magasin”

7Porte d’accès : Condenseur et Lampes

8Réglage d’objectif à crémaillère / index mise au point

9Rainure pour accessoires

10 Molette de réglage de pieds

(inclinaison du projecteur)

11 Pieds avant télescopiques

12 Porte objectif Ø 52,5 mm Hélicoïdal & crémaillère

13 Poignée fixe de transport

14 Touche de changement de Diapositives en avant

15 Touche de changement de Diapositives en arrière

16 Inverseur de lampe Fort / Faible

17 Inverseur de commande lampe I/O. (In / Out)

18 Prise DIN 12 ou 14 Broches “AUDIOVISUELLE”

19 Prise DIN 6 Broches

20 Logement du fusible de protection secteur

21 Prise secteur CEE. Classe II (sans terre)

22 Interrupteur marche / arrêt

23 Touche / Témoin mode TIMER/AUTOSHOW

24 Touche / Témoin mode FOCUS

25 Grille de sortie d’air de la ventilation

26 Tableau de signalisation LED des modes et défauts

27 Commande de changement de lampes L1/L2

28 Réglage latéral lampe “L2”

29 Réglage en hauteur des lampes "L1/L2”

30 Réglage latéral lampe “L1”

TECHNICAL DATA

4SERVICE MANUAL 01B

DESCRIPTION -DESCRIPTION

4242

41 45 41

44 43

DONNÉES TECHNIQUES

TECHNICAL DATA

40 Mains voltage selector

41 Fixing screw-nut

42 Adjustable feet

43 Rear foot

44 Dismantling screw

45 Transformer ventilation grill

46 Motor ventilation grill

47 Quality control sticker

48 Manufacturing sticker

40 Sélecteur de tensions 110-130-220-240

41 Points de fixation rigide de l'appareil (x3)

42 Pieds avant (réglable)

43 Pied arrière central

44 Points de fixation du boîtier supérieur (x5)

45 Grille de ventilation du transformateur

46 Grille d'entrée d'air pour le moteur de ventilation

47 Etiquette de contrôle qualité

48 Etiquette "constructeur" d'identification de l'appareil

SERVICE MANUAL 5

01B

DESCRIPTION -DESCRIPTION

51 52 53 55 565450

57 58 59

50 Circuit board

51 "AUDIOVISUAL" plug S/C

52 Slide transport mechanism

53 Power supply board (3262 / 3462)

54 Transformer

55 Motor S/C (focus or autofocus)

56 Lens holder

57 Fan (Ø60 ou Ø70)

58 Lamp holder base (manual or A. L. C.)

59 Light box

DONNÉES TECHNIQUES

TECHNICAL DATA

50 Carte électronique

51 Ensemble prise "AUDIOVISUELLE"

52 Platine mécanique "Passe-vues"

53 Carte d'alimentation (3262 / 3462)

54 Transformateur d'alimentation

55 Ensemble volet moteur (simple ou Autofocus)

56 Porte-objectif

57 Ventilation (Ø60 ou Ø70)

58 Platine porte-lampes (manuelle ou A.L.C.)

59 Boîte à lumière (B.A.L.)

6SERVICE MANUAL 01B

DEMONTAGE -DISMANTLING

1PORTE / DOOR

2LENTILLES / OPTICAL ELEMENTS

3BOUTON de M-P / FOCUSING-KNOB

4CAPOT SUPERIEUR / TOP COVER

Pour ôter le capot supérieur de l'appareil il faut enlever le bouton de

réglage et l'index de mise au point (M-P).Effectuer une traction verti-

cale sur l'une puis l'autre de ces deux pièces.

Se conformer à la notice d'utilisation pour accéder aux lampes et

lentilles du condenseur.

Follow carefully the user's manual instructions to remove lamps and

optical elements.

Il est conseillé de retirer les lentilles du condenseur de lumière si la

B.A.L. (Boîte à lumière) doit être ôtée. Déverrouiller les plaques (A)

en maintenant l'action. Tirer les plaques (B) vers vous.

To not damage the optical elements of the light box, it is recommen-

ded to remove them before dismantling the unit further. Raise the

spring catch (A) and remove the lens (B).

The focusing-knob is located on the top panel. Pull-it up.

Effectuer les opérations préliminaires nécessaires (1 à 3).

Poser l'appareil à l'envers (après avoir retiré ; objectif, magasin et accessoires) en prenant la précaution de ne

pas endommager le boîtier.

A l'aide d'un tournevis "TORX 20", désserrer le capot maintenu par les 5vis (44).

Placer de nouveau l'appareil dans le sens normal sur des câles (pour dégager les pieds) en prenant soin de

maintenir le capot pendant le retournement. Oter le capot par soulèvement vertical.

Place the unit upside down on soft wedges applied under each corner.

With a "TORX 20" screw-driver loosen the five screws (44) placed on the lower panel of the unit.

Turn the projector over, carefully holding both parts together. Remove the screws.

Place the unit on the wedges so that the feet do not come up. Remove the top casing.

DEBRANCHER L'APPAREIL AVANT DEMONTAGE - ATTENDRE QUE CELUI-CI SOIT SUFFISAMMENT REFROIDI

UNPLUG THE PROJECTOR BEFORE DISMANTLING AND MAKE SURE IT IS COLD ENOUGH

A A A

BBB

SERVICE MANUAL 7

01B

DEMONTAGE -DISMANTLING

3215 / 3220 / 3225 AF / 3235 AF / 3245 AF / 3445 AF / 3450 AF

5CARTE ELECTRONIQUE / CIRCUIT BOARD

1- Le maintien de la carte est assuré par une vis (A) qu'il faut retirer.

2- Déconnecter les liaisons électriques (B) "A.L.C.", "HE14" 10 points (C) à la platine mécanique passe-vues, ainsi

que les liaisons "FASTON" de puissance (D).

3- Ôter ensuite la carte.

ATTENTION: Lors du remontage, de la carte, veiller à ce que la liaison "HE 14" 10 points soit correctement établie

(enfoncement à fond des connecteurs).

1- Release the screw (A) from the circuit board

2- Release the mains connector (B) "A.L.C.", HE14" / 10 pins (C) from the mechanical base as well as "FASTON"

connections (D)

3- Pull-up the board carefully

WARNING:To reassemble the unit, make sure that the "HE 14" 10 pins connector is well fitted.

8SERVICE MANUAL 01B

DEMONTAGE -DISMANTLING

3232 / 3232 AF / 3234 AF / 3240 K / 3240 K AF / 3262 / 3462

6CARTE ELECTRONIQUE / CIRCUIT BOARD

1- Soulever verticalement la carte de manière à déconnecter celle-ci de la platine mécanique passe-vues.

2- Pivoter ensuite la carte à la base de la 12 Broches.

3- Déconnecter les liaisons par fils de la commande d'électro A.L.C.(A) / Volet (B) / Alimentation (C)

4- Déconnecter ensuite la carte de la prise 12 Broches. Celle-ci reste solidaire de l'appareil jusqu'au démontage du

triac (3262/3462).

ATTENTION: Lors du remontage, de la carte, veiller particulièrement au bon positionnement des connecteurs

(12Broches / platine "Passe-vues").

1- Pull-up the board vertically to remove it from the mechanical base

2- Turn it to the base of the 12 pin plug

3- Release the A.L.C. (A) / Shutter (B) / Power supply (C) connectors

4 - Relase the circuit board from the 12 pin plug

WARNING:To reassemble the unit, make sure the connectors are well fitted.

(12 pin plug, mechanical base)

This manual suits for next models

Table of contents

Other SIMDA Projector manuals

SIMDA

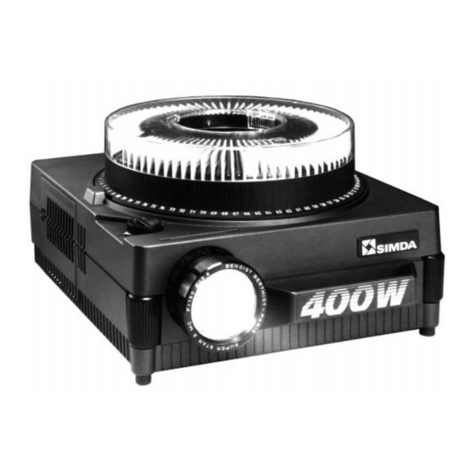

SIMDA 400W User manual

Popular Projector manuals by other brands

iEmmet

iEmmet MP-312 user manual

Epson

Epson VS400 Specifications

Sony

Sony VPL-HS10 Marketing Specifications & Features manual

Sony

Sony VPL-HW65ES Quick reference manual

Toshiba

Toshiba TLP-791U Specifications

Philips

Philips LC1341 Declaration of conformity

Panasonic

Panasonic PTL735NTU - LCD PROJECTOR-NETWORK IB operating instructions

NEC

NEC NP600S EDU Specifications

BenQ

BenQ SH753P user manual

Eiki

Eiki EK-623U series quick start guide

Epson

Epson PowerLite Pro Cinema 6020UB user guide

Epson

Epson PowerLite Home Cinema 705HD user guide

Christie

Christie LHD700 user manual

Navitar

Navitar FX instruction manual

InFocus

InFocus LitePro 560 user guide

Sony

Sony SRX-R815P operating instructions

Vivitar

Vivitar DP1500 X specification

Acer

Acer C20 Series manual
