Simco-Ion CMM (IQ) Easy User manual

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1

Charge Master Micro (IQ) Easy

CMM (IQ) Easy

Hoogspanningsgenerator DC DC-Hochspannungsgenerator

DC high-voltage generator Générateur haute tension CC

Simco-Ion Netherlands

Postbus 71

NL-7240 AB Lochem

Telefoon +31-(0)573-288333

Telefax +31-(0)573-257319

E-mail general@simco-ion.nl

Internet http://www.simco-ion.nl

Traderegister Apeldoorn No. 08046136

NL Gebruikershandleiding

D Bedienungsanleitung

GB User's Manual

F Notice d'utilisation

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1 1

INHOUDSOPGAVE

Woord vooraf .................................................................................................................................................................... 2

Verklaring gebruikte symbolen .......................................................................................................................................... 2

1 Inleiding.......................................................................................................................................................................... 3

2 Beschrijving en werking................................................................................................................................................... 3

3 Veiligheid........................................................................................................................................................................ 4

4 Technische specificaties................................................................................................................................................... 5

5 Installatie........................................................................................................................................................................ 6

5.1 Controle .................................................................................................................................................................. 6

5.2 CMM (IQ) Easy monteren......................................................................................................................................... 7

5.3 CMM (IQ) Easy aansluiten ........................................................................................................................................ 7

5.3.1 Aansluitschema CMM Easy (analoog) .................................................................................................................... 7

5.3.2 Aansluitschema CMM IQ Easy ............................................................................................................................... 8

6 Ingebruikneming en bediening ........................................................................................................................................ 9

6.1 CMM (IQ) Easy functionaliteit controleren ............................................................................................................... 9

6.2 CMM (IQ) Easy afregelen.......................................................................................................................................... 9

6.3 IML oplaadcyclus met gebruik van Cycle OK feedback .............................................................................................. 9

6.4 IML oplaadcyclus zonder gebruik van Cycle OK feedback ........................................................................................ 10

6.5 IQ functies (alleen CMM IQ Easy) ........................................................................................................................... 11

6.5.1 Standby, Run en Autorun .................................................................................................................................... 12

6.5.2 Control mode...................................................................................................................................................... 13

6.5.3 Continuous- en Remote-mode............................................................................................................................. 13

6.5.4 Charge pulse single shot (alleen in Remote-mode)............................................................................................... 13

6.5.5 Charge pulse min/max time (alleen in Remote-mode) ......................................................................................... 13

6.5.6 Cycle OK parameters........................................................................................................................................... 14

6.5.7 Setpoint Warning/Alarm min./max. output current peak .................................................................................... 14

7 Controle op de werking ................................................................................................................................................. 15

7.1 Controle op de werking via de LED’s ........................................................................................................................... 15

7.2 Controle op de werking via de Manager IQ Easy ......................................................................................................... 15

7.2.1 Information/settings tab ......................................................................................................................................... 16

7.2.2 Graphics tab............................................................................................................................................................ 16

7.2.3 ActionLog tab.......................................................................................................................................................... 16

7.2.4 DataLog tab ............................................................................................................................................................ 16

8 Onderhoud.................................................................................................................................................................... 17

8.1 CMM (IQ) Easy reinigen ......................................................................................................................................... 17

8.2 Elektrodekop verwisselen ...................................................................................................................................... 17

9 Storingen ...................................................................................................................................................................... 18

10 Reparaties................................................................................................................................................................... 20

11 Afdanken .................................................................................................................................................................... 20

Reserveonderdelen .......................................................................................................................................................... 21

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1 2

Woord vooraf

Deze handleiding is bedoeld voor installatie en gebruik van de hoogspanningsgenerator

type CMM (IQ) Easy, in deze handleiding ook generator genoemd.

Deze handleiding moet altijd toegankelijk zijn voor het bedieningspersoneel.

Lees deze handleiding geheel door voordat u dit product installeert en in gebruik neemt.

Instructies in deze handleiding moeten worden opgevolgd om een goede werking van het

product te waarborgen en om aanspraak te kunnen maken op garantie.

De garantiebepalingen zijn omschreven in de Algemene Verkoopvoorwaarden van

Simco-Ion Netherlands.

Verklaring gebruikte symbolen

De volgende symbolen kunnen voorkomen in deze handleiding of op het product.

Waarschuwing

Verwijst naar speciale informatie ter voorkoming van letsel of

aanzienlijke schade aan het product of het milieu.

Gevaar

Verwijst naar informatie ter voorkoming van elektrische schokken.

Let op

Belangrijke informatie over efficiënt gebruik en/of ter voorkoming van

schade aan het product of het milieu.

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1 3

1 Inleiding

De CMM Easy is een hoogspanningsgenerator die dient als spanningsbron voor

oplaadelektroden in IML-applicaties. De CMM Easy is ontworpen om korte oplaadpulsen te

genereren. De uitgangsspanning is stroombegrensd.

Door de geringe afmetingen en het lage gewicht van de generator kan het dicht bij de

oplaadelektrode worden geplaatst. De generator kan als end-of-arm tool worden ingezet op

IML-robots. De verwisselbare kop op de generator maakt het mogelijk om snel van

oplaadelektrode te wisselen. De elektrodekop op de generator maakt deel uit van de

oplaadelektrode en wordt niet standaard meegeleverd.

De CMM Easy wordt gevoed en bestuurd via een M12-connector.

Besturing van de CMM Easy kan rechtstreeks via de M12 connector of via de CMM external

control kit. De external control kit is een aparte module die elders in de machine geplaatst kan

worden en uitgebreide mogelijkheden heeft voor het geven van een analoog setpoint voor de

uitgangsspanning. Voor meer informatie zie de handleiding van de CMM external control kit.

De CMM IQ Easy met IQ functionaliteit kan worden gebruikt zoals hierboven wordt beschreven,

daarnaast kan deze ook worden aangesloten op het Simco-Ion IQ Easy platform. Als de CMM

IQ Easy aangesloten is op het Simco-Ion IQ Easy platform wordt deze met een serieel protocol

aangestuurd door de IQ Easy Manager of IQ Com communicatie adapter. Voor meer informatie

zie ook de handleiding van de IQ Easy Manager of IQ Com communicatie adapter. De CMM IQ

Easy detecteert zelf tijdens het opstarten of er seriele communicatie mogelijk is met het Simco-

Ion IQ Easy platform. Indien er geen seriele communicatie actief is tijdens het opstarten werkt

de CMM IQ Easy als een standaard CMM Easy met analoge aansturing.

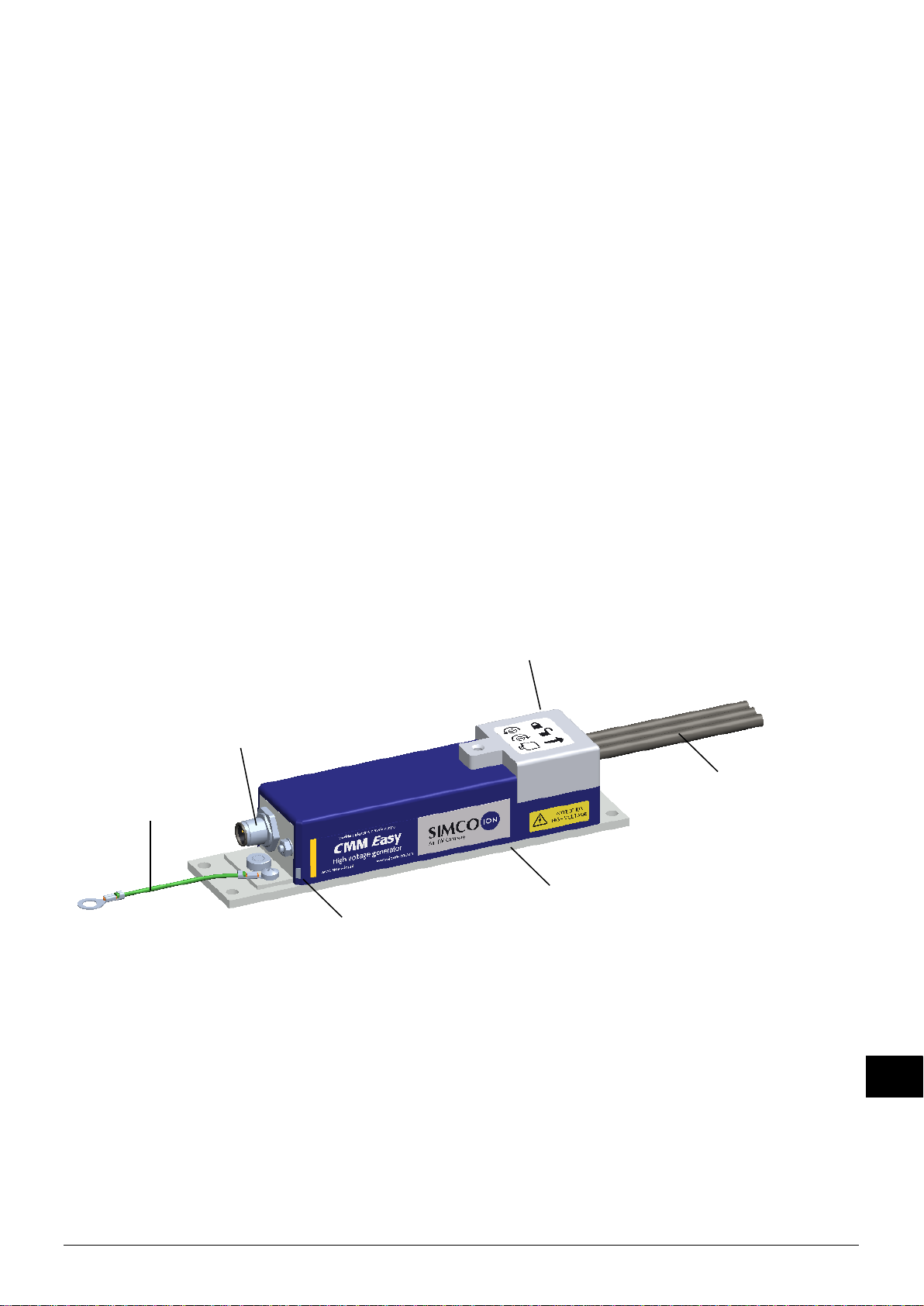

Afbeelding 1, CMM Easy

2 Beschrijving en werking

De ingebouwde elektronische hoogspanningsvoeding werkt op 24 V DC en levert een negatieve

uitgangsspanning tussen 0 en 20 kV DC. De uitgangsspanning is stroombegrensd. Wanneer de

hoogspanningsuitgang overbelast wordt zal de uitgangsspanning inzakken. De hoogte van de

uitgangsspanning is in te stellen door middel van een extern aangeboden stuurstroomsignaal

tussen 4 en 20 mA (Setpoint).

De hoogspanning wordt actief wanneer er 24 V DC op de "Remote On/Off"-ingang wordt gezet.

Indicatie-LED

Elektrodekop

Externe

aardaansluiting

M12-connector

Montageplaat

Hoogspanningskabels

naar oplaadelektrode

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1 4

De unieke "Cycle OK"-uitgang geeft een 24V-signaal wanneer de hoogspanning aanwezig is en

het label in de matrijs volledig opgeladen is. Wanneer vervolgens de "Remote On/Off"-ingang

uit wordt gezet zal de "Cycle OK"-uitgang aangeven wanneer de lading van de elektrode

volledig is afgebouwd en de elektrode uit de matrijs verwijderd kan worden.

Wanneer de CMM IQ Easy met IQ functionaliteit wordt aangesloten op het Simco-Ion IQ

platform worden het “Setpoint” en “Remote On/Off” ingesteld op of via het Simco-Ion IQ

platform. Communicatie tussen de CMM IQ Easy en het Simco-Ion IQ platform verloopt via een

serieel protocol. Terugmelding van het “Cycle OK” signaal naar het Simco-Ion IQ platform

verloopt ook via dit serieele protocol. De CMM IQ Easy beschikt daarnaast over een aantal

extra in te stellen parameters welke alleen zijn te gebruiken wanneer de generator wordt

aangesloten op het Simco-Ion IQ platform. Voor meer informatie zie ook de handleiding van de

IQ Easy Manager of IQ Com communicatie adapter.

Twee LED’s aan de M12 connectorkant van de generator geven de status van de CMM (IQ)

Easy weer.

3 Veiligheid

De volgende veiligheidsvoorschriften moeten worden opgevolgd om verwondingen en

beschadigingen van voorwerpen of de CMM (IQ) Easy zelf te voorkomen.

De uitgangs-stroom van de CMM (IQ) Easy is begrensd op 0,4 mA.

Indien de aangesloten elektroden gezamenlijk een capaciteit hebben lager dan 2 nF is de

uitgang van de generator aanrakingsveilig.

Gevaar:

- Zorg voor een goede aarding van de apparatuur. Aarding is nodig voor een goede en veilige

werking en voorkomt elektrische schokken bij aanraking.

- Aanraking van de onder hoogspanning staande delen veroorzaakt een elektrische schok.

- Hoogspanning kan gevaarlijk zijn voor mensen met een pacemaker.

-Een elektrische schok kan een schrikreactie veroorzaken, ook van aanrakingsveilige

hoogspanningen!

Waarschuwing:

- Elektrische installatie en reparatie moeten gebeuren door een elektrotechnisch

vakbekwaam persoon.

- Bij werkzaamheden aan de apparatuur moet de apparatuur spanningsloos zijn.

- De CMM (IQ) Easy mag niet worden gebruikt in een brand- of explosiegevaarlijke omgeving.

- De CMM (IQ) Easy is uitsluitend bestemd voor het opladen van niet geleidende materialen in

combinatie met een oplaadelektrode met een speciale CMM (IQ) Easy-kop die op de

generator past. Elk ander gebruik wordt afgeraden.

Let op:

- Het apparaat verliest zijn garantie indien zonder schriftelijke goedkeuring vooraf, wijzigingen,

aanpassingen, etc. zijn aangebracht of bij reparatie niet originele onderdelen zijn gebruikt.

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1 5

4 Technische specificaties

Voeding en I/O

Voedingsspanning

21 - 27 V DC

Stroomverbruik

Max. 0,9 A

Max. totaal kabellengte @ voeding

24V DC ±2%

24V DC ±5%

24V DC ±10%

Max. kabelweerstand per draad

2,8Ω

2Ω

0,66Ω

Standaard Simco 5x 0,34mm² &

M12 Male-Female kabel

28m

20m

6,5m

Optionele Simco kabel 5x 0,75mm²

56m

40m

13m

Setpoint hoogspanning

4 - 20 mA output voltage control,

≤4mA = 0kV, 20 mA = 20 kV

Serieel via het Simco-Ion IQ platform (alleen CMM IQ

Easy)

Remote On/Off ingang

Snelheid na Remote On

Cycle OK uitgang

15 - 30 V DC = hoogspanning AAN,

0 - 5 V = hoogspanning UIT

Serieel via het Simco-Ion IQ platform (alleen CMM IQ

Easy)

Onbelast van 0 naar 20 kV in 15 ms

maximaal 0,4 s (aangesloten op het IQ Easy platform)

24 V DC (±3 V), 50 mA max.

Serieel via het Simco-Ion IQ platform (alleen CMM IQ

Easy)

Aansluiting

M12-connector, 5-polig

Uitgang

Uitgangsspanning

0 - 20 kV DC negatief

Uitgangsstroom

Max. 0,4 mA

Omgeving

Gebruiksomgeving

Industrieel, binnengebruik

Temperatuur

0 - 55°C

Beschermingsklasse

IP54

Signalering

Cycle OK uitgang

24 V DC (±3 V), 50 mA max.

Serieel via het Simco-Ion IQ platform (alleen CMM IQ

Easy)

Led-indicaties

Groen snel knipperend

Opstarten

Groen langzaam knipperend

Stand-by, HS-uitgang niet actief

Oranje

Normale werking, HS-uitgang actief

Rood

HS-uitgang overbelast, HS-uitgang actief

Rood knipperend langzaam (1Hz)

1) Generator oververhit, HS-uitgang tijdelijk niet actief

2) Voedingsspanning te laag, HS-uitgang ongewijzigd

3) Cycle-OK uitgang overbelast, HS-uitgang actief

4) Uitgangsstroompiek te groot of te klein, HS-

uitgang ongewijzigd, (alleen CMM IQ Easy)

5) Oplaadpuls te lang, HS-uitgang ongewijzigd, (alleen

CMM IQ Easy)

6) Eeprom leesfout, HS-uitgang ongewijzigd

Rood knipperend snel (5Hz)

Communicatie met Simco IQ platform verloren, HS-

uitgang niet actief, (alleen CMM IQ Easy)

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1 6

Mechanisch

Afmetingen (lxbxh)

200 x 45 x 43 mm (inclusief elektrodekop)

Gewicht

0,48 kg (exclusief hoogspanningskabels)

Materiaal behuizing

Aluminium, ABS, PVC (elektrodekop)

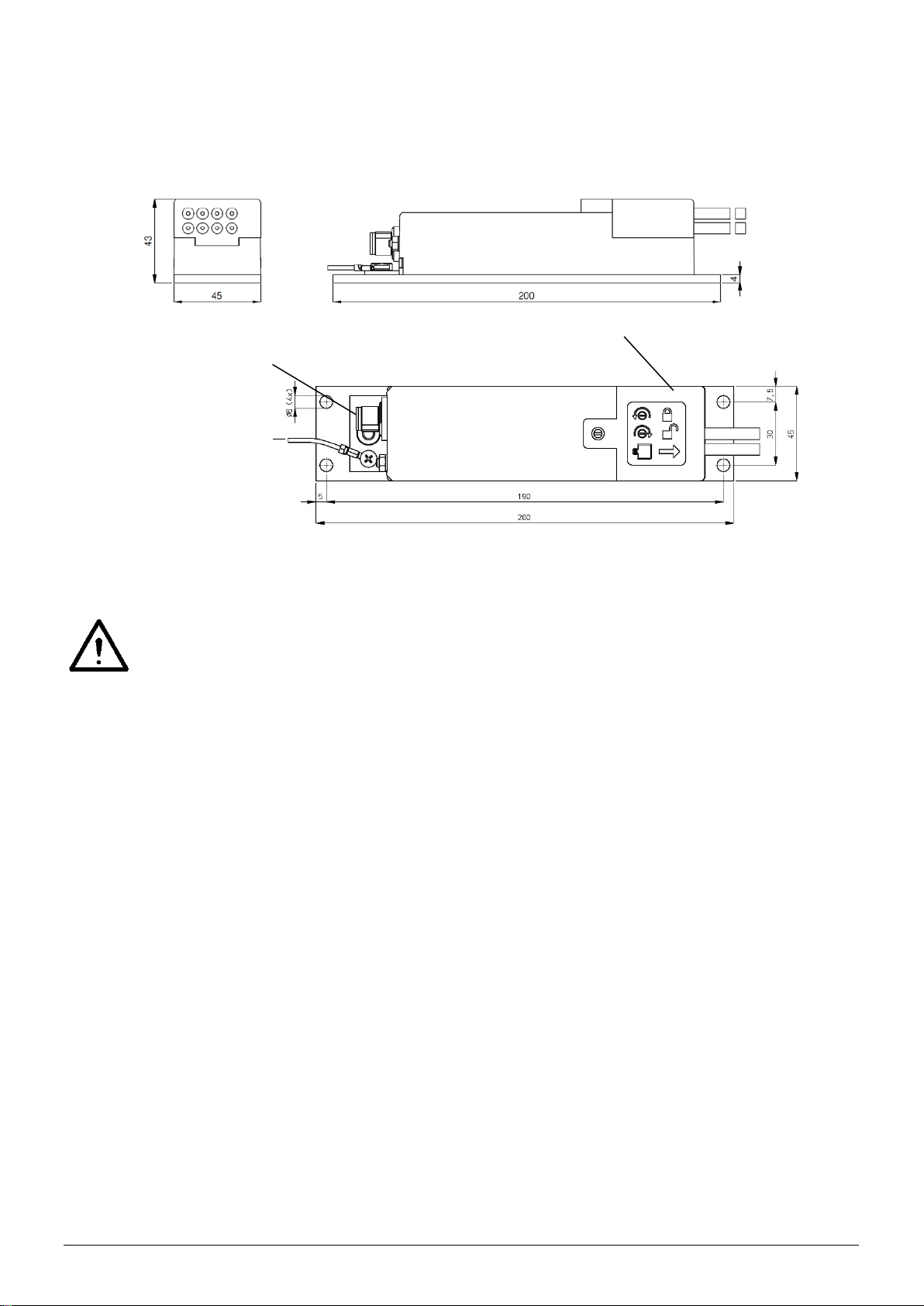

Afbeelding 2, afmetingen CMM (IQ) Easy

5 Installatie

Waarschuwing:

- Elektrische installatie moet gebeuren door een elektrotechnisch vakbekwaam

persoon.

- Bij werkzaamheden aan de apparatuur moet de apparatuur spanningsloos zijn.

- De CMM (IQ) Easy moet goed geaard zijn. Aarding is nodig voor een goede werking

van de apparatuur en voorkomt elektrische schokken bij aanraking.

5.1 Controle

- Controleer of de apparatuur onbeschadigd en in de juiste uitvoering ontvangen is.

- Controleer of de pakbongegevens overeenkomen met de gegevens van het

ontvangen product.

- Controleer of er een aansluitkabel met een 5-polige M12-connector (Female) aanwezig is.

Een standaard aansluitkabel is te verkrijgen via Simco-Ion Netherlands of de agent in uw

regio.

Zie reserveonderdelenlijst.

Wanneer de aansluitkabel door een kabelrups wordt gelegd gebruik dan de speciale flexibele

aansluitkabel van Simco-Ion of een type die hiervoor geschikt is.

Neem bij problemen en/of onduidelijkheden contact op met Simco-Ion Netherlands of met de

agent in uw regio.

Aardeaansluiting

5-polige M12-connector

Elektrodekop met 1-8 aansluitkabels

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1 7

5.2 CMM (IQ) Easy monteren

De CMM (IQ) Easy moet gemonteerd worden binnen het bereik van de elektrodekop met de

aansluitkabels van de oplaadelektrode, bij voorkeur op een dusdanige manier dat de

elektrodekop te verwijderen is zonder de hele generator te moeten demonteren.

- Bevestig de generator aan een stabiel machinedeel of aan het eind van IML-robotarm m.b.v.

de vier montagegaten ø6 mm in de montageplaat.

5.3 CMM (IQ) Easy aansluiten

- Verbind de aarddraad met een gegarandeerd aardpunt op de machine.

- Sluit de M12-connector van de aansluitkabel aan op de generator.

- Leid de aansluitkabel op een veilige manier naar de 24V voeding en de besturingseenheid of

naar het Simco-Ion IQ platform (alleen CMM IQ Easy met IQ functionaliteit).

- Sluit de kabel aan volgens afbeelding 4 (standaard) of afbeelding 5 (met IQ platform).

- Verleg de hoogspanningskabel naar de elektroden en kort deze in waar dit mogelijk is.

- Zorg ervoor dat direct gekoppelde (zonder serie weerstand) oplaadelektrode(n) niet in

aanraking of te dichtbij geaarde objecten komen.

- Sluit de hoogspanningskabel(s) aan op de elektrode(n) en houdt hierbij rekening dat er

spanningen tot 20 kV opgewekt kunnen worden.

- Draai de vergrendelschroef helemaal in de behuizing van de CMM (IQ) Easy.

- Schuif de elektrodekop op de generator.

- Draai de vergrendelschroef omhoog totdat deze handvast in de elektrodekop

vastloopt.

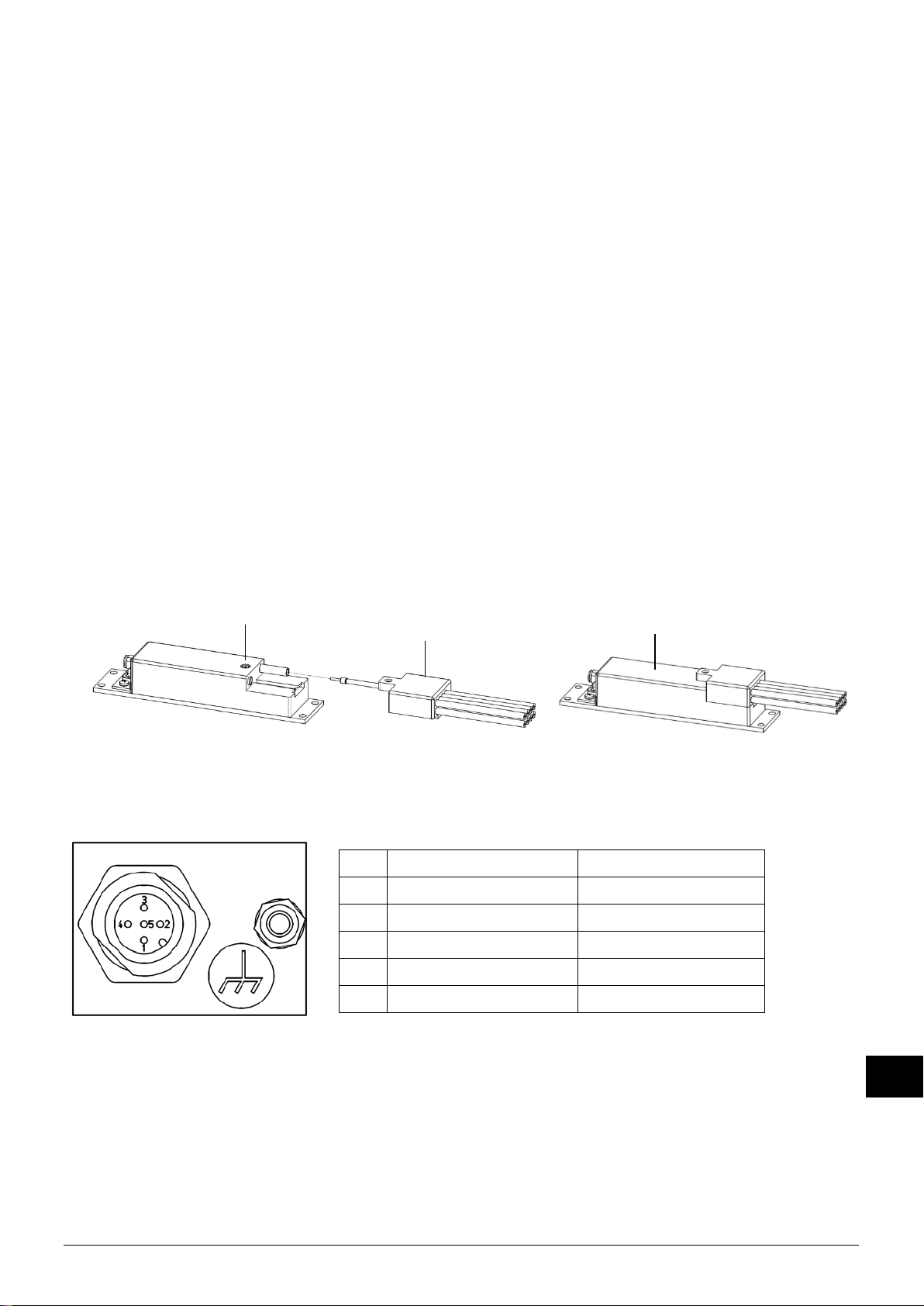

Afbeelding 3, elektrodekop op CMM Easy

5.3.1 Aansluitschema CMM Easy (analoog)

Pen

Naam

Standaard aderkleur

+24 V DC

Bruin

Remote On/Off

Wit

0 V/GND

Blauw

Cycle OK

Zwart

SETPOINT (4-20 mA)

Geel/Groen - Grijs

Behuizing CMM (IQ) Easy

Vergrendelschroef

Elektrodekop

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1 8

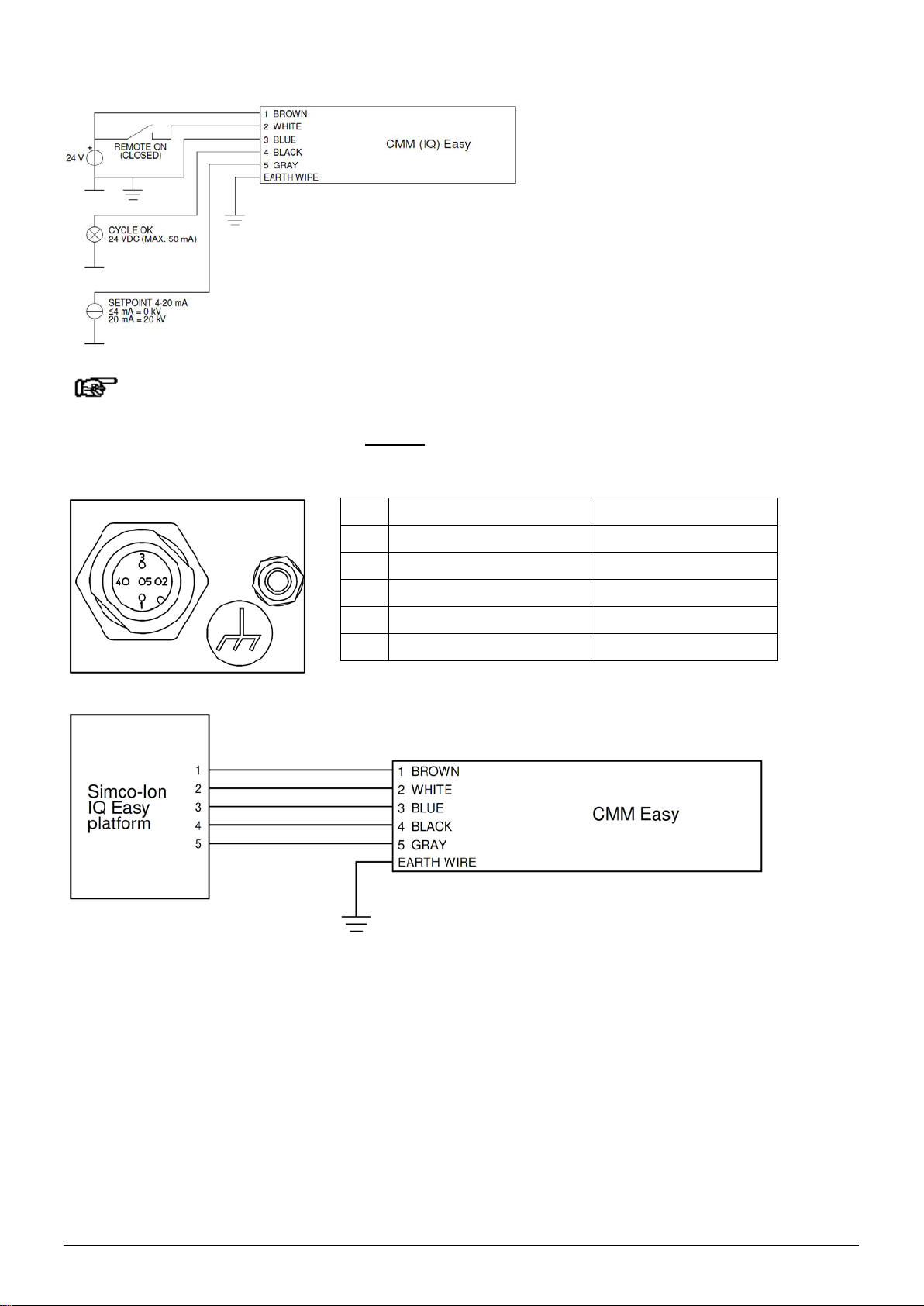

Afbeelding 4, aansluitingen CMM (IQ) Easy (standaard analoge aansturing)

Let op:

Voor een correcte en veilige werking moeten de blauwe ader (0 V/ GND) van de

voedingskabel en de aarde draad beiden met aarde worden verbonden.

5.3.2 Aansluitschema CMM IQ Easy

Afbeelding 5, aansluitingen CMM IQ Easy (met Simco-Ion IQ Easy platform)

Pen

Naam

Standaard aderkleur

+24 V DC

Bruin

Serieel (A)

Wit

0 V/GND

Blauw

Serieel (B)

Zwart

0 V/Aarde

Geel/Groen - Grijs

CMMEasyCMMIQEasy_UM_9752098500_NL_D_GB_F_V3_1 9

6 Ingebruikneming en bediening

6.1 CMM (IQ) Easy functionaliteit controleren

- Het wordt aanbevolen om het setpoint voor de uitgangsspanning eerst op 0 in te stellen en

deze later te verhogen.

- Schakel de voedingsspanning (24 V DC of Simco-Ion IQ platform) in.

De LED's op de generator knipperen snel groen tijdens het opstarten. Een CMM IQ Easy

controleert tijdens het opstarten of er gebruik wordt gemaakt van het Simco-Ion IQ platform

of van een analoge aansturing.

- Na het opstarten knipperen de LED’s langzaam groen zolang er geen setpoint voor de

hoogspanning is ingesteld. De "Cycle OK"-uitgang is niet actief.

- Bied 24 V DC aan op de "Remote On/Off"-ingang of schakel de “Remote On/Off” in via het

Simco-Ion IQ platform.

- Verhoog het setpoint zodat de LED's oranje oplichten. De hoogspanning is nu actief en

Cycle OK zal actief worden indien geen laadstroom naar de elektroden meer wordt

waargenomen. Wanneer de CMM is aangesloten volgens afbeelding 4 (standaard analoge

aansturing) kan het setpoint worden verhoogd door b.v. 7,5 mA (=4 kV) aan de setpoint

input aan te bieden. Het verhogen van het setpoint van een CMM IQ Easy aangesloten op

het Simco-Ion IQ platform wordt beschreven in hoofdstuk 6.5.

6.2 CMM (IQ) Easy afregelen

Let op:

- Per applicatie en aantal elektrodes zal de hoogspanningswaarde en de cyclusduur moeten

worden ingesteld voor een optimale oplading. De instelwaardes moeten proefondervindelijk

worden vastgesteld.

- Als er geen materiaal tussen de oplaadelektrode en aarde aanwezig is terwijl de

hoogspanning is ingeschakeld kan afhankelijk van de elektrode opbouw de CMM (IQ) Easy

overbelast raken, dan zal de rode LED oplichten.

- Regel het setpoint voor de uitgangsspanning ca. 10% hoger af dan de optimale waarde, om

procesfluctuaties op te vangen. Stel geen onnodig hoge waarden in om slijtage en overslag

aan de elektroden te voorkomen.

6.3 IML oplaadcyclus met gebruik van Cycle OK feedback

Door de besturing vanuit de machine gebruik te laten maken van het “Cycle OK” feedback

signaal kunnen optimale procestijden verkregen worden.

- Zorg ervoor dat de 24V DC voeding is aangesloten.

- Stel het onder 6.2 gevonden optimale setpoint in. Deze 4-20mA stuurstroom kan (moet)

continu gegeven worden wanneer de CMM (IQ) Easy wordt gebruikt zonder IQ platform.

- Breng de elektrode(s) en de label(s) in de matrijs en zorg ervoor dat de label(s) tegen de

matrijswand liggen.

- Activeer nu de hoogspanning door “Remote On/Off” ingang te activeren.

- De CMM (IQ) Easy zal nu de label(s) elektrostatisch opladen (LED’s oranje) en zodra de

CMM (IQ) Easy detecteert dat de label(s) zijn opgeladen wordt het “Cycle OK”-signaal actief.

- Schakel nu de generator uit door de “Remote On/Off”-ingang uit te zetten.

- Wacht tot de CMM (IQ) Easy gedetecteerd heeft dat de lading van de elektrode voldoende is

afgebouwd en het “Cycle Ok” signaal niet meer actief is.

- Nu kunnen de elektrode(n) uit de matrijs gehaald worden en kan de spuiting plaatsvinden.

Table of contents

Languages:

Popular Portable Generator manuals by other brands

Kohler

Kohler 20EORZ Operation

Powerhorse

Powerhorse 83171 owner's manual

HURST

HURST ML-630-SI instruction manual

ETQ

ETQ TG4000 owner's manual

Briggs & Stratton

Briggs & Stratton 40265 Illustrated parts list

ConMed

ConMed 7550 Service manual

Owon

Owon Waveform Generator manual

evertz

evertz 7700 Series manual

Power Stroke

Power Stroke PS906025 Operator's manual

Firefly

Firefly Cygnus CYG2400/460/24 user manual

Draper

Draper PG950S Instructions for

PowerBoss

PowerBoss PowerBoss Operator's manual

SDMO

SDMO SH 4000 Generating set user and maintenance manual

EINHELL

EINHELL STE 5500 operating instructions

Wanco

Wanco WI3000P Operator's manual

Full Boar

Full Boar FBT-3300 instruction manual

Dwyer Instruments

Dwyer Instruments ASG manual

Westinghouse

Westinghouse WH1000i Series owner's manual
