SilverStone FP58 User manual

FP58

Manual

aluminum cover bay for slot-loading

slim optical drive and four drives

2.5”

5.25”

aluminum cover bay for slot-loading

slim optical drive and four drives

2.5”

5.25”

Model: SST-FP58B (black), SST-FP58S (silver)

Color: black, silver

Material: Aluminum front panel, 0.8mm steel body

Application: 5.25” drive bay

Capacity: slot loading slim optical drive x 1, 2.5” x 4

Overall Dimension: 148 mm (w) x 42.3 mm (h) x mm(d)

weight

High quality brushed aluminum front panel available in black or silver

Discreet styling support slot-loading slim optical drive

Install up to four 2.5” hard drives or SSDs

Compatible with most computer cases

Special features

Specifications

FP5 8

Unscrew screws holding the 2.5” hard drive bracket and remove from the FP58.

(If you only use the slim optical drive, please go to step 4).

Отвинтите винты, удерживающие кронштейн для 2,5-дюймовых жестких дисков иизвлеките его из FP58.

(Если используется только тонкий оптический привод, перейдите кшагу 4).

Lösen Sie die Schrauben, welche die 2,5“-Festplattenhalterung befestigen und entfernen sie dieses aus dem FP58.

(Falls Sie lediglich das optische Slim-Laufwerk nutzen, springen Sie zu Schritt 4).

Dévissez les vis du support de disque dur 2,5" et sortez-le du FP58.

(Si vous utilisez seulement le lecteur optique mince, veuillez aller à l'étape 4).

Retire los tornillos que sujetan el bracket para discos duros de 2,5” y sáquelo de la FP58.

(Si solo usa el dispositivo óptico delgado, por favor vaya al paso 4).

Svitare le viti che trattengono il supporto per hard drive da 2,5” e rimuoverlo dall’FP58.

(Se utilizzate soltanto il drive ottico slim, procedere al passo 4).

2.5 인치 하드 드라이브 브래킷을 고정하고 있는 나사를 풀고 FP58에서 제거하십시오.

(얇은 광학 드라이브만 사용하고 있는 경우, 단계 4로 건너뛰십시오.)

2.5”ハードディスクドライブブラケットを固定しているネジを外し、FP58から取り外します。

(スリム光学ドライブのみの使用であれば、ステップ4へ行きます)。

如果您要安裝2.5”硬碟，請依圖示卸除FP58上方4顆螺絲，並拆下2.5”硬碟架。

(如果只想要單獨安裝吸入式薄型光碟機，請直接跳往步驟4)。

如果您要安装2.5”硬盘，请依图标卸除FP58上方4颗螺丝，并拆下2.5”硬盘架。

(如果只想要单独安装吸入式薄型光驱，请直接跳往步骤4)。

Install hard drives and optical drive

Install and secure all hard drives into the bracket (HDD x 2) and FP58 (HDD x 2).

Установите все жесткие диски вкронштейн (2 шт.) ивFP58 (2 шт.), закрепите жесткие диски.

Installieren und befestigen Sie alle Festplatten in der Festplattenhalterung (HDD x 2) und im FP58 (HDD x 2).

Installez et attachez tous les disques durs dans le support (DD x 2) et le FP58 (DD x 2).

Instale y fije todos los discos duros en el bracket (HDD x2) y la FP58 (HDD x 2).

Installare ed assicurare tutti gli hard drive nel supporto (HDD x 2) e nell’FP58 (HDD x 2).

모든 하드 드라이브를 브래킷(HDD 2개)과 FP58(HDD 2개)*에 설치하고 고정하십시오.

ハードディスクドライブ全部をブラケット(HDD x 2)およびFP58 (HDD x 2)に取り付け、固定します。

將4顆2.5”硬碟依圖示分別安裝上硬碟架(2顆硬碟)與FP58(2顆硬碟)，並以內附螺絲鎖固。

将4颗2.5”硬盘依图标分别安装上硬盘架(2颗硬盘)与FP58(2颗硬盘)，并以内附螺丝锁固。

Install hard drives and optical drive

Reinstall 2.5” bracket back to the FP58. Снова установите кронштейн для 2,5-

жестких дисков вFP58.

Bringen Sie die 2,5“-Halterung wieder im

FP58 an.

Réinstallez le support 2,5" dans le FP58.

Reinstale el bracket de 2,5” de nuevo en

la FP58.

Reinstallare il supporto da 2,5” nell’FP58. 2.5 인치 브래킷을 FP58에 다시 설치하십시오.

2.5”ブラケットをFP58に戻します。

將2.5”硬碟架裝回FP58。

将2.5”硬盘架装回FP58。

Install hard drives and optical drive

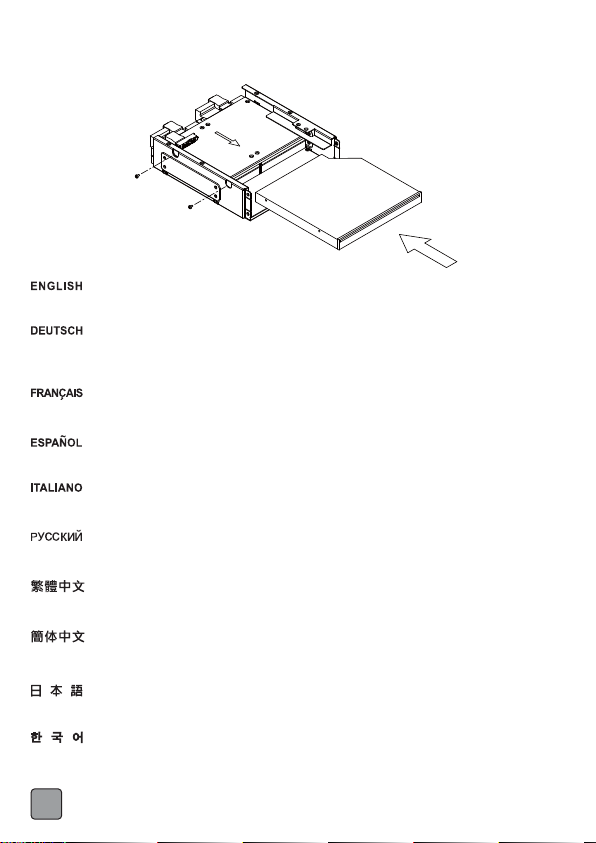

Insert the slot loading optical drive and use the appropriate screwdriver to secure the optical drive.

Установите оптический привод со щелевой загрузкой изакрепите его при помощи подходящей отвертки.

Legen Sie das optische Slot-Loading-Laufwerk ein und benutzen Sie den entsprechenden

Schraubenzieher um das optische Laufwerk zu befestigen.

Insérez le lecteur optique dans la fente et utilisez un tournevis approprié pour attacher le lecteur optique.

Inserte el dispositivo óptico de carga frontal y use el destornillador apropiado para fijar el dispositivo óptico.

Inserire il drive ottico slot loading ed utilizzare un cacciavite appropriato per assicurare il drive ottico.

슬롯 로딩 방식 광학 드라이브를 삽입하고 적절한 스크류 드라이버를 사용하여 광학 드라이브를

고정하십시오.

スロットローディング光学ドライブを差し入れ、付属のネジで固定します。

將吸入式薄型光碟機由前方推入FP58，並鎖上右邊兩顆螺絲(螺絲比較細小，可能需要準備相對應尺寸的螺絲起子)。

将吸入式薄型光驱由前方推入FP58，并锁上右边两颗螺丝(螺丝比较细小，可能需要准备相对应尺寸的螺丝起子)。

Install hard drives and optical drive

Secure the aluminum front with included screws, please make sure the seam on the front panel and

the optical drive are properly aligned.

Закрепите алюминиевую переднюю панель предлагающимися винтами, правильно совместив

шов между передней панелью иоптическим приводом.

Befestigen Sie die Aluminium-Front mit den mitgelieferten Schrauben. Bitte stellen Sie sicher,

dass die Naht auf dem Frontpanel und dem optischen Laufwerk korrekt ausgerichtet sind.

Attachez la face avant en aluminium avec les vis fournies, assurez-vous que le bord sur le panneau

avant et le lecteur optique sont correctement alignés.

Fije el frontal de aluminio con los tornillos incluidos, por favor compruebe que la juntura del panel

frontal y el dispositivo óptico están correctamente alineados.

Assicurare il frontalino in alluminio con le viti incluse ed verificare che il pannello frontale ed il drive

ottico siano allineati.

제공된 나사를 사용하여 알루미늄 전면 패널을 고정하십시오.

이 경우 전면 패널의 이음새와 광학 드라이브가 제대로 정렬되었는지 확인하십시오.

アルミニウム製フロントを付属のネジで固定します。

この際フロントパネルと光学ドライブの間隙をきちんと合わせてください。

將鋁面版由前方安裝(鋁面板的縫須對齊吸入式薄型光碟機吸入口)，並以內附4顆螺絲鎖固。

将铝面版由前方安装(铝面板的缝须对齐吸入式薄型光驱吸入口)，并以内附4颗螺丝锁固。

Install hard drives and optical drive

The HDD in the FP58 will be closely installed. There will be two sets of HDD’s each with two HDD installed on top

of each other. We recommend you to install solid state drives in the FP58 as they run at a lower temperature.

The maximum height for two HDD is 20mm. Please see the below table for common height of HDD:

7mm

9.5mm

12.5mm

15mm

HDD for ultra slim notebook

Standard 2.5” HDD

high capacity HDD

10,000rpm+ traditional HDD

Die HDD-Installation ist im FP58 beengt. Es wird zwei Sets von HDDs geben, wobei jedes aus zwei übereinander

installierten HDDs besteht. Wir empfehlen, Solide State Drives im FP58 zu installieren, da sie mit einer niedrigeren

Temperatur laufen. Die maximale Höhe für zwei HDDs beträgt 20 mm.

Bitte beachten Sie die unten stehende Tabelle für übliche Höhen von HDDs:

Le DD dans le FP58 sera installés parfaitement. Il y aura deux groupes de DD, chacun avec deux disques durs

installés au-dessus l'un de l'autre. Nous vous recommandons d'installer des disques à état solide dans le FP58

car ils fonctionnent à une température plus basse.

La taille maximale de deux DD est 20 mm. Veuillez consulter le tableau ci-dessous pour la hauteur moyenne des DD :

El disco duro de la FP58 se instalará muy cerca. Habrá dos juegos de discos duros, cada uno con dos discos duros

instalados uno encima del otro. Le recomendamos que instale discos en estado sólido en la FP58, ya que funcionan

a una temperatura inferior.

La altura máxima de los dos discos duros es de 20mm. Por favor, consulte la tabla inferior para la altura común de los discos duros:

Install hard drives and optical drive

7mm

9.5mm

12.5mm

15mm

HDD für ultradünne Notebooks

Standard-2,5”-HDD

HDD mit hoher Kapazität

Traditionelle HDD mit +10.000 U/min

7mm

9.5mm

12.5mm

15mm

DD pour ordinateur portable ultra-mince

DD 2,5" standard

DD de haute capacité

DD traditionnel 10 000 tour/min

7mm

9.5mm

12.5mm

15mm

Disco duro para un notebook ultra Delgado

Disco duro estándar de 2.5”

Disco duro de alta capacidad

Disco duro tradicional de 10,000rpm+

7mm

9.5mm

12.5mm

15mm

HDD per notebook ultra slim

HDD standard da 2.5”

HDD ad alta capacità

HDD tradizionale 10,000rpm+

Gli HDD all’interno dell’FP58 vengono installati molto vicini tra di loro. Vi saranno due sezioni con due HDD installati uno

sopra all’altro. Vi raccomandiamo di installare hard disk allo stato solido nell’FP58 in quanto opereranno a temperature inferiori.

La massima altezza per due HDD è di 20mm. Fare riferimento alla seguente tabella per le comuni altezze degli HDD.

Install hard drives and optical drive

Жесткие диски вFP58 располагаются очень плотно. Предусмотрено два набора по два жестких диска,

установленных друг над другом. Рекомендуется устанавливать вFP58 твердотельные жесткие диски,

так как они меньше нагреваются при работе.

Высота двух жестких дисков не должна превышать 20 мм. Сведения отиповой высоте жестких дисков

приведены втаблице ниже:

FP58의 HDD가 가까이 설치됩니다. 두 개의 HDD가 각각 서로의 상단에 설치되는 두 세트의 HDD가 있습니다.

비교적 낮은 온도에서 실행되기 때문에 FP58에는 솔리드 스테이트 드라이브를 설치하는 것이 좋습니다.

두 개의 HDD의 최대 높이는 20mm입니다. 일반적인 HDD의 높이는 다음 표를 참조하십시오:

FP58内のHDDは近接して取り付けられます。2台のHDDは、HDD上面が向き合うように設置されます。

FP58内には、より低温で動作するソリッドステートドライブの設置をお勧めします。

2台のHDDの最大高さは20mmです。HDDの一般的な高さは下表をご覧ください。

安裝4顆2.5”硬碟後，因為硬碟彼此距離很近，發熱量可能比較高，建議您可以使用固態硬碟機(SSD)，理論上比較耐熱。

另外，由於2.5”硬碟的安裝方式為上下相對，上下兩顆的厚度總合上限是20mm，下表是常見的2.5”硬碟厚度。

安装4颗2.5”硬盘后，因为硬盘彼此距离很近，发热量可能比较高，建议您可以使用固态硬盘(SSD)，理论上比较耐热。

另外，由于2.5”硬盘的安装方式为上下相对，上下两颗的厚度总合上限是20mm，下表是常见的2.5”硬盘厚度。

7mm

9.5mm

12.5mm

15mm

Жесткие диски для ультратонких ноутбуков

Стандартные 2,5-дюймовые жесткие диски

Жесткие диски высокой емкости

Традиционные жесткие диски счастотой

вращения 10000 об/мин ивыше

7mm

9.5mm

12.5mm

15mm

筆記型電腦專用薄型硬碟

標準2.5吋硬碟

高容量2.5吋硬碟

萬轉以上的傳統硬碟

7mm

9.5mm

12.5mm

15mm

笔记本专用薄型硬盘

标准2.5吋硬盘

高容量2.5吋硬盘

万转以上的传统硬盘

7mm

9.5mm

12.5mm

15mm

ウルトラスリムノートブック用HDD

標準的2.5” HDD

大容量HDD

10,000rpm+ 従来型HDD

7mm

9.5mm

12.5mm

15mm

울트라 슬림형 노트북용 HDD

표준 2.5 인치 HDD

고용량 HDD

10,000rpm+ 종전의 HDD

1. Please refer to the user manual of your case before installing the FP58 onto your case.

2. If your case does not have a tool-less 3.5” bay, please use the accompanied screws from the FP58 for installation.

Note: long screws might interfere with the 2.5” HDD.

FAQ

Q: Why is the front panel not pre-installed?

A: Because the front panel needs to be removed when installing the optical drive.

1. Bitte beziehen Sie sich auf ihren speziellen Fall in der Bedienungsanleitung, bevor sie das FP58 installieren.

2. Falls in Ihrem Fall das Gehäuse keinen werkzeuglosen 3,5“-Schacht besitzt, benutzen Sie bitte die beigelegten

Schrauben vom FP58 für die Installation.

Hinweis: lange Schrauben könnten mit der 2,5“-Festplatte kollidieren.

FAQ

Q: Warum ist das Frontpanel nicht vorinstalliert?

A: Weil das Frontpanel entfernen werden muss, wenn sie die optischen Laufwerke installieren.

1. Référez-vous au manuel de l'utilisateur de votre boîtier avant d'installer le FP58 dans votre boîtier.

2. Si votre boîtier n'a pas une baie 3,5" utilisable sans outil, veuillez utiliser les vis fournies pour installer le FP58.

Remarque: Des vis longues peuvent interférer avec le DD 2,5".

FAQ

Q : Pourquoi le panneau frontal n'est-il pas pré-installé?

R : Car le panneau frontal a besoin d'être enlevé lorsque vous installez le lecteur optique.

1. Por favor, consulte el manual de usuario de su carcasa antes de instalar la FP58 en su carcasa.

2. Si su carcasa no tiene una bahía sin herramientas de 3,5”, por favor use los tornillos que vienen con la FP58

para la instalación.

Nota: los tornillos largos podrían interferir con el disco duro de 2,5”.

P: ¿Por qué no está preinstalado el panel frontal?

R: Porque el panel frontal debe retirarse antes de instalar el dispositivo óptico.

Installation of the FP58
