SICK GL6 V Series User manual
Beschriebenes Produkt
G6 Inox
GL6V
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Fertigungsstandort
SICK, Malaysia
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
BETRIEBSANLEITUNG
8021851.1HTG/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GL6V 3
Irrtümer und Änderungen vorbehalten
de
Inhalt
1 Zu diesem Dokument.............................................................. 5
2 Zu Ihrer Sicherheit................................................................... 6
3 Produktbeschreibung.............................................................. 6
4 Montage................................................................................... 7
5 Elektrische Installation............................................................ 7
6 Inbetriebnahme....................................................................... 9
7 Störungsbehebung.................................................................. 12
8 Demontage und Entsorgung................................................... 13
9 Wartung.................................................................................... 13
10 Technische Daten.................................................................... 14
11 Anhang..................................................................................... 14
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | GL6V 8021851.1HTG/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
de
1 Zu diesem Dokument
1.1 Weiterführende Informationen
Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID
unter: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Dieses Dokument in allen verfügbaren Sprachversionen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
bDer Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
BETRIEBSANLEITUNG
8021851.1HTG/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GL6V 5
Irrtümer und Änderungen vorbehalten
de
2 Zu Ihrer Sicherheit
2.1 Sicherheitshinweise
■Vor der Inbetriebnahme die Betriebsanleitung lesen.
■
Anschluss, Montage und Einstellung nur durch Fachpersonal.
■
2006/42/EC
NO
SAFETY
Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie.
■
Gerät bei Inbetriebnahme vor Feuchte und Verunreinigung schützen.
■Diese Betriebsanleitung enthält Informationen, die während des Lebenszyklus des
Sensors notwendig sind.
2.2 Bestimmungsgemäße Verwendung
Die GL6V ist eine optoelektronische Reflexions-Lichtschranke (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Zur Funktion wird ein Reflektor benötigt. Bei jeder anderen
Verwendung und bei Veränderungen am Produkt verfällt jeglicher Gewährleistungsan‐
spruch gegenüber der SICK AG.
3 Produktbeschreibung
3.1 Betriebs- und Statusanzeigen
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | GL6V 8021851.1HTG/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
de
34,2
37,1
25,4
37,4
21,7
21 14,5
7,67,1
3
4
1
5
6
8
7
Abbildung 1: Anschlussart: Leitung
1Befestigungslöcher M3
3Optikachse, Empfänger
4Optikachse, Sender
5Leitung
6LED-Anzeige gelb: Status des empfang‐
enen Lichtstrahls
7LED-Anzeige grün: Versorgungsspannung
aktiv
8Potentiometer: Empfindlichkeitseinstel‐
lung
21,7
34,3
43,2
43,5
21 14,5
25,4
7,67,1
3
4
1
5
6
8
7
Abbildung 2: Anschlussart: Stecker, M8
1Befestigungslöcher M3
3Optikachse, Empfänger
4Optikachse, Sender
5Steckverbinder, M8
6LED-Anzeige gelb: Status des empfang‐
enen Lichtstrahls
7LED-Anzeige grün: Versorgungsspannung
aktiv
8Potentiometer: Empfindlichkeitseinstel‐
lung
4 Montage
Die Lichtschranke und den Reflektor unter Verwendung geeigneter Befestigungswinkel
montieren (siehe die SICK Zubehörpalette). Die Lichtschranke und den Reflektor anei‐
nander ausrichten.
< 0,4 Nm
5 Elektrische Installation
Die Lichtschranken müssen in spannungslosem Zustand (UV = 0V) angeschlossen
werden. Je nach Anschlussart sind die folgenden Informationen zu beachten:
– Steckeranschluss: Anschlussbelegung
– Leitung: Aderfarbe
Spannung erst anlegen/Spannungsversorgung erst einschalten (UV >0V), wenn
alle elektrischen Anschlüsse hergestellt wurden. Die grüne LED-Anzeige an der Licht‐
schranke leuchtet auf.
BETRIEBSANLEITUNG
8021851.1HTG/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GL6V 7
Irrtümer und Änderungen vorbehalten
de
Erläuterungen zum Anschlussschema (Tabelle2 und3):
Q / Q = Schaltausgänge
n. c. = nicht angeschlossen
DC: 10... 30VDC, siehe "Technische Daten", Seite 14
Tabelle 1: DC
GL6- x13xxV x44xxV / -x43xxV x74xxV / -x73xxV
1+ (L+) + (L+) + (L+)
2QQQ
3- (M) - (M) - (M)
4Q Q Q
1 = brn
2 = wht
3 = blu
4 = blk
0.14 mm2
AWG26
4
3
2
1
2 1
4
3
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | GL6V 8021851.1HTG/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
de
Tabelle 2: DC
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
PNP: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
NPN: Q (≤ 100 mA)
+ (L+)
Q
– (M)
+ (L+)
Q
– (M)
6 Inbetriebnahme
6.1 Ausrichtung
Ausrichtung

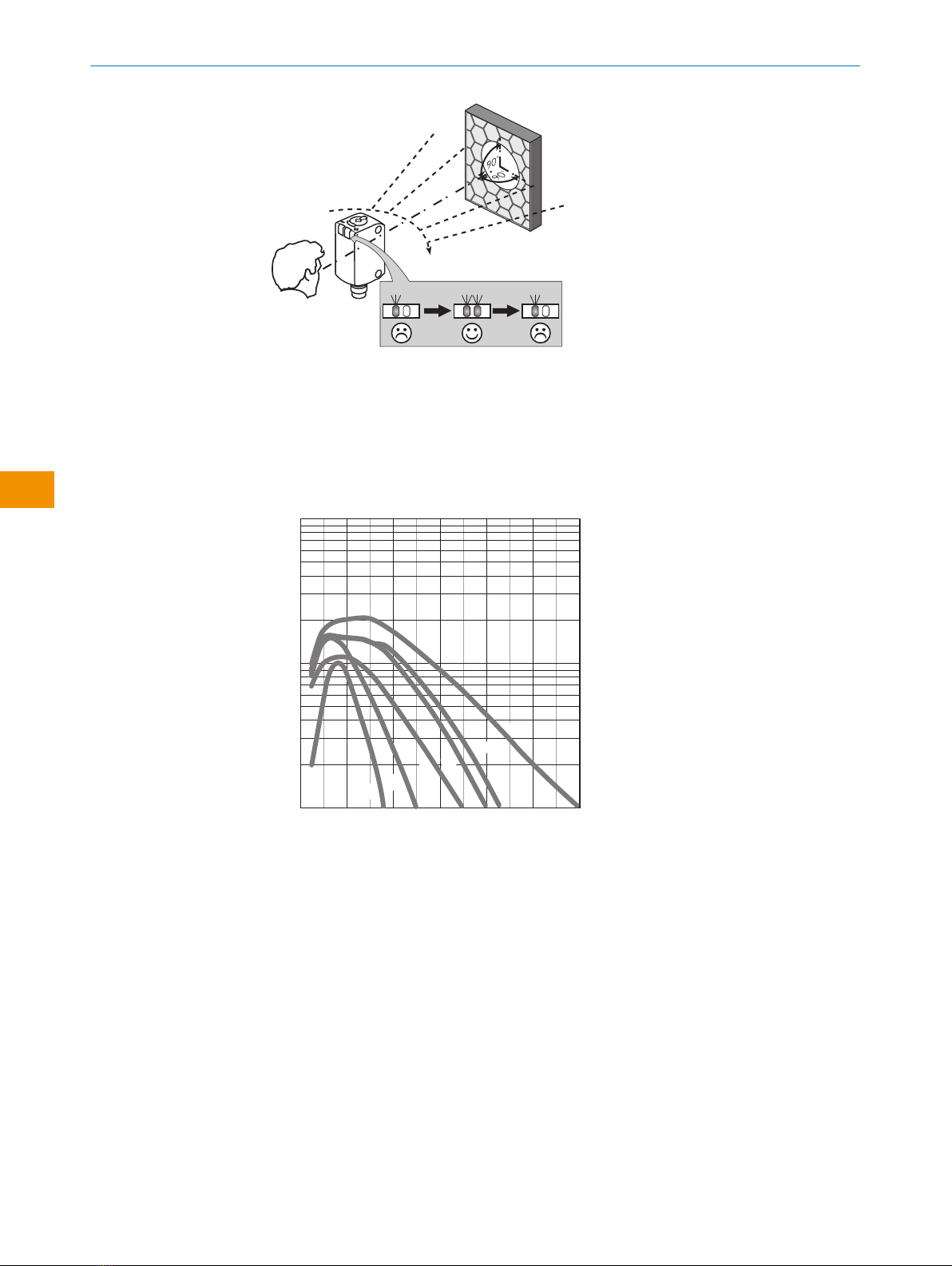

Align the sensor with a suitable reflector. Select the position so that the red emitted
light beam hits the center of the reflector. The sensor must have a clear view of the
reflector, with no object in the path of the beam [siehe Abbildung 0]. You must ensure
that the optical openings of the sensor and reflector are completely clear.
BETRIEBSANLEITUNG
8021851.1HTG/2022-11-11 | SICK B E T R I E B S A N L E I T U N G | GL6V 9
Irrtümer und Änderungen vorbehalten
de
6.2 Die Einsatzbedingungen prüfen:
Schaltabstand
Den Abstand zwischen Sensor und Reflektor gemäß dem entsprechenden Diagramm
anpassen [siehe Abbildung 3] (x= Schaltabstand, y= Funktionsreserve).
0 2 3 41 5 6
100
10
1
Funktionsreserve
Abstand in m
1
2
3
4
5
6
Abbildung 3: rotes Licht
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | GL6V 8021851.1HTG/2022-11-11 | SICK
Irrtümer und Änderungen vorbehalten
de
