Shure LEGENDARY PERFORMANCE MV88 User manual

27A24500 (Rev. 1)

iOS MID-SIDE STEREO

CONDENSER MICROPHONE

MV88

USER GUIDE

Printed in U.S.A.

Le Guide de l’Utilisateur

Guia del Usuario

Guida dell’Utente

Руководство пользователя

Bedienungsanleitung

取扱説明書

用户指南

Manual do Usuário

사용자 안내서

Panduan Pengguna

消費者指南

Gebruikershandleiding

iOSミッドサイドステレオコンデンサマイクロホン

MV88

Shure MV88はLightning®

コネクターを使用してApple iOS機器に直接接続できるプロ品質のコンデンサーマイクロホンです。ミッドサイド構成とした2つのマイクロホ

ンカプセルによりステレオイメージを調整可能としたことで、音楽やスピーチなど多種多様な音源の収音に対応しています。ShurePlus® MOTIVアプリによりユーザー

はデジタル信号処理（DSP）のプリセットモード選択、ゲイン調節、およびステレオ幅調節による音質のカスタマイズが可能です。

特長

ミッドサイドステレオマイクロホン

定評のあるミッドサイドステレオマイクロホン方式は2つのカプセルを同時に使用しています。1つはカーディオイドカプセルで音源に直接向けられ、もう1つは双指向

性カプセルで左右に向けられます。この配置により、ユーザーはステレオ幅の調節が可能となり、また優れたモノラル互換性も得られます。

プラグ＆プレイ

MV88はLightningコネクターを備えたあらゆるiOS機器と互換性があります。無料のShurePlus MOTIVアプリの柔軟なコントロールにより、あらゆる環境でも最適に音

を得ることができます。

コンパクトで高い耐久性

MV88は軽量なオールメタル製で、さらにどこにでも携帯できるコンパクトさを備えています。すべてのShure製品と同様に、MV88は現場での信頼性を確保するため

の厳密な品質テストに合格しています。

ShurePlus MOTIVアプリによる柔軟なコントロール

ShurePlus MOTIVアプリでは、ゲイン、ステレオ幅、プリセットモードなどのマイクロホン設定を調節できるほか、録音アプリとしても機能します。

クイックセットアップ

MV88はLightningコネクターを備えた携帯機器と互換性があります。

1. iOS機器のLightningコネクターにマイクロホンを差し込みます。

オーディオアプリケーションまたはShurePlus MOTIV録音アプリが起動しMV88が選択されると、MV88の基部にあるLEDが点灯します。

注：Lightningコネクターは接続に裏表が無いため、MV88はどちらの向きでも取り付けが可能です。

2. ShurePlus MOTIVアプリをインストールして開きます。

ShurePlus MOTIVによりマイクロホンを調整し直ちに録音を開始できます。

3. 音声を確認し、ShurePlus MOTIVアプリのMV88設定で調節を行います。

プリセットモードを選択するか、手動でマイクロホンのゲインとステレオ幅を調節して録音に最適になるようにします。コンプレッサー、イコライザーといったオーディ

オ設定の詳細については、「詳細設定」の項目を参照してください。

4. 録音を行う前に、お使いの機器を「機内モード」と「おやすみモード」に設定します。

これにより、電話着信やアプリの通知によって邪魔されることなく、オーディオを録音できます。

5. ShurePlus MOTIVまたはサードパーティ製録音アプリを使用して録音を開始します。

マイクロホンはShurePlus MOTIVアプリによる全ての設定を保持し続けます。録音中に調節することも可能ですが、不自然に聞こえることを避けるために、録音の

前に設定をテストしてください。

MV88マイクロホンのデザイン

MV88は2つのカプセルを備えています。1つはカーディオイドパターンで、マイクロホンの前方向からの音声を直接捉えます。もう1つのカプセルは双指向性で、左側

と右側からの音を捉えます。

センター（カーディオイド）

左側

右側

マイクロホンカートリッジ

マイクロホンの調整

いずれの位置においても、正確なステレオ録音を行うためにはマイクロホンの前面をまっすぐ音源に向け、側面はそれぞれ正しい方向を向くようにしなければなり

ません。マイクロホン円筒部にある L と R の表示により左右の向きが正しいことを確認します。

注：左右チャンネル入替機能を用いると、必要に応じてマイクロホンの左右を入れ替えることができます。

マイクロホンの位置調整

マイクロホンは90度の首振りと円筒部の回転が可能なので、好みのポジションを得ることができます。

この項では一般的な使用事例でのマイクロホンの設置について説明します。各

音源を録音するための効果的な方法がいろいろあることは覚えておいてくださ

い。いろいろなマイクロホンの設置と設定を試し、最善の結果が得られる方法を

見つけてください。

ヒント：マイクロホンのステレオ方向が正しいかを素早く確認するには、マイクロ

ホンの上となる側にShureのロゴが来ているかどうかチェックします。ロゴが見え

ない場合は、円筒部を90°回転させます。

録音

電話機またはタブレットはどのように持ってもかまいません。マイクロホンの前面

を音源に向け、左右それぞれが正しい方向に向くようにします。

縦向き（垂直）

マイクロホンの前面を音源に向けます。マイクロホンの左右は、MV88をLightning

コネクターに差し込む向き次第でどちらの向きにもなりますので、左と右が正し

い方向に向いていることを確認してください。

横向き（水平）

マイクロホンの前面を音源に向けます。マイクロホンの左右は、Lightningコネク

ターに差し込む向き次第でどちら向きにもなりますので、MV88の左と右が正しい

方向に向いていることを確認してください。

音声インタビュー（卓上）

録音機器を平らな場所に置き、マイクロホンの片側をインタビューを受ける人

に向け、もう一方の側をインタビュアーに向けます。ShurePlus MOTIVアプリで

MONO BIDIRECTIONAL プリセットを選択します。

動画インタビュー

インタビューを受ける人（カメラに映る人）の音声と、インタビュアー（カ

メラには映らない人）の声を両方捉えるには、ShurePlus MOTIVアプリで

MONO BIDIRECTIONAL プリセットを選択します。マイクロホンの右側と左側がそ

れぞれの人を向くように配置します。

セルフ録音（声）

機器を平らな場所に置き、マイクロホンをユーザーの口元に向けます。周囲のノ

イズを軽減するには、ShurePlus MOTIVアプリで MONO CARDIOID プリセットを選

択します。

マイクロホンの角度設定

ShurePlus MOTIVアプリ

ShurePlus MOTIVアプリはマイクロホン設定を調整し、個別の用途のためにパフォーマンスを最適化します。

ヒント：着信電話、テキストメッセージやアラートによって録音が中断されないようにするには、機器を「機内モード」と「おやすみモード」に設定します。

マイクロホンの調整

100%9:41 AM

-48 -18 -12 -3 0 dB

Shure MV88 EQ

MV88 Settings

Help

Mic Gain 5.5 dB

L R

Stereo Width

45°

L R

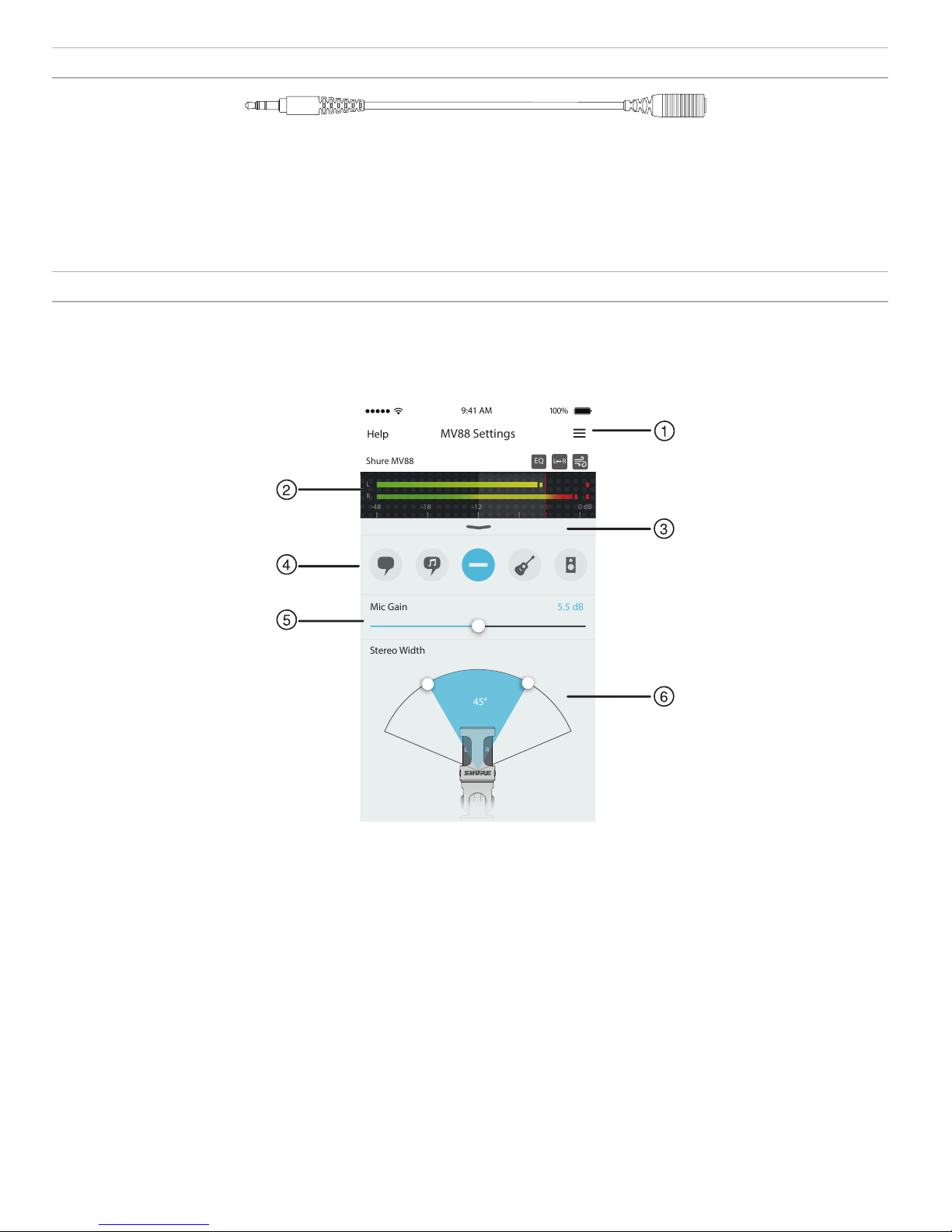

マイクロホン設定

① メニュー

録音画面、保存済みの録音、MV88設定、プリファレンス画面にアクセスする

には、メニューを選択します。

② 入力メーター

入力信号の強さを表示します。最大音量ピークが目安の範囲（網掛け部分）

内に収まっている必要があります。

③ 詳細設定

プルダウンバーを下げると詳細設定が表示され、カートリッジ選択、ウィンド

ノイズ軽減、LRチャンネル入替、イコライザー、リミッター、コンプレッサーのコ

ントロールができます。

④ プリセットモード

モードを選択することで、用途に合ったステレオ幅、イコライザー、コンプレッ

サーが設定されます。詳細については、「プリセットモード」の項目を参照して

ください。

⑤ マイクロホンのゲイン

音源の音量に合わせて調節します。調節を行う際にはメーターを見てレベ

ルが目安の範囲（入力メーターの網掛け部分）内に収まっていることを確認

します。

⑥ ステレオ幅

ステレオマイクロホンの収音範囲の幅を調節します。

ヒント：幅を調節する際には、マイクロホンの位置と音源のサイズを考慮します。例えば、

大きなオーケストラやアンサンブルの録音では、各楽器間のセパレーションを高めるため

には広い幅のステレオイメージとすることが有効です。スピーチといった用途では、明瞭

さを高め、周囲（室内）の雑音を入らなくするには幅を狭めることが有効です。

ヘッドホンの併用

ヘッドホンモニター接続ケーブル

以下の場合には、付属のヘッドホンモニター接続ケーブルを使用してください。

• 録音機器のヘッドホン入力に細いプラグで接続する必要がある場合。このケーブルにより太いコネクター付きのヘッドホンに対応できます。

• イヤホンに搭載されたマイクロホンを無効にしたい場合。このケーブルを使用すると、MV88からの音のみが録音され、イヤホンに搭載されたマイクロホンからの音

は録音されません。

プリセットモード

5つのモードにより、録音ニーズに合わせた最適なゲイン、ステレオ幅、イコライザー、コンプレッサー、リミッターが設定されます。マイクロホンのレベルを設定したら、

各モードに切り替えて、音質が最適となるモードを選びます。その後、必要に応じてレベルを調節します。

モード用途特性

スピーチ

スピーチの収音に適して

います

狭いステレオ幅により背景のノイズを排除、明瞭度と豊かさを高めるイコライジング、さらに軽めのコンプ

レッサーによりレベルを一定に保ちます。

歌声

ソロまたはグループでの

ボーカルパフォーマンスの

録音用

中程度のステレオ幅と控えめなイコライジングにより豊かさと明瞭さを高めた自然なサウンドです。

フラット

あらゆる用途に適してい

ます

完全に未処理の信号です（イコライザーやコンプレッサーは使用されません）。録音後に音声を処理する

場合に柔軟性を発揮します。

アコース

ティック

アコースティック楽器や静か

な音楽向きです

中程度のステレオ幅と透明度の高いコンプレッサーにより音のスパイクを取り除き、静音部を引き立たせ

ます。ディテールを強調し、全体的に自然なサウンドとしたイコライザー設定です。

バンド

バンドや音の大きい音源の

録音に使用します

広いステレオ幅により音源のセパレーションを高め、さらに楽器の音の混濁を生じさせる可能性のある周

波数をイコライジングにより低減し音の明瞭度を高めます。

録音設定

௟

௠

௡

௢

௣௤

௥

00:00 00:01 00:02 00:03 00:04 00:05

24/48 KHz

100%9:41 AM

Record

Mic Gain

5.5 dB

New Recording 1

0.00 MB

Time Left

about 2 hours 5 min

00:00

Shure MV88 RL

-48 -18 -12 -3 0 dB

100%9:41 AM

Record

Mic Gain

5.5 dB

00:00 00:01 00:02 00:03 00:04 00:05

New Recording 1

0.92 MB

Time Left

about 25 min

00:01.43

Done

Recordings

Shure MV88 RL

24/48 KHz

-48 -18 -12 -3 0 dB

録音設定

① 機器のステータス

ShurePlus MOTIVアプリが接続されたマイクロホンを認識するとマイクロホ

ン名が表示されます。

② 詳細設定画面の表示

現在有効になっている機能のアイコンが表示されます。

③ 録音表示

録音中に音の波形を表示します。

④ サンプルレートおよびビット深度の選択

プルダウンしてサンプリングレートとビット深度を選択します。

⑤ 録音の詳細

左側には、ファイル名やファイルサイズなど、録音されたファイルのプロパテ

ィが表示されます。右側には録音可能な残り時間が表示されます。

⑥ 録音/一時停止ボタン

録音と一時停止のボタンです。

注：1つの録音の最大ファイルサイズは2 GBで、録音可能時間としては約2時間

となります。アプリのパフォーマンスを最大限にするため、この制限を設けていま

す。サンプルレートを低くして録音すると、より長時間の連続録音が可能です。

詳細設定

ShurePlus MOTIVアプリの入力メーターの下にあるプルダウンバーにより詳細設定メニューを表示できます。iPadバージョンでは、詳細設定の表示には「詳細」ボタン

を使用します。

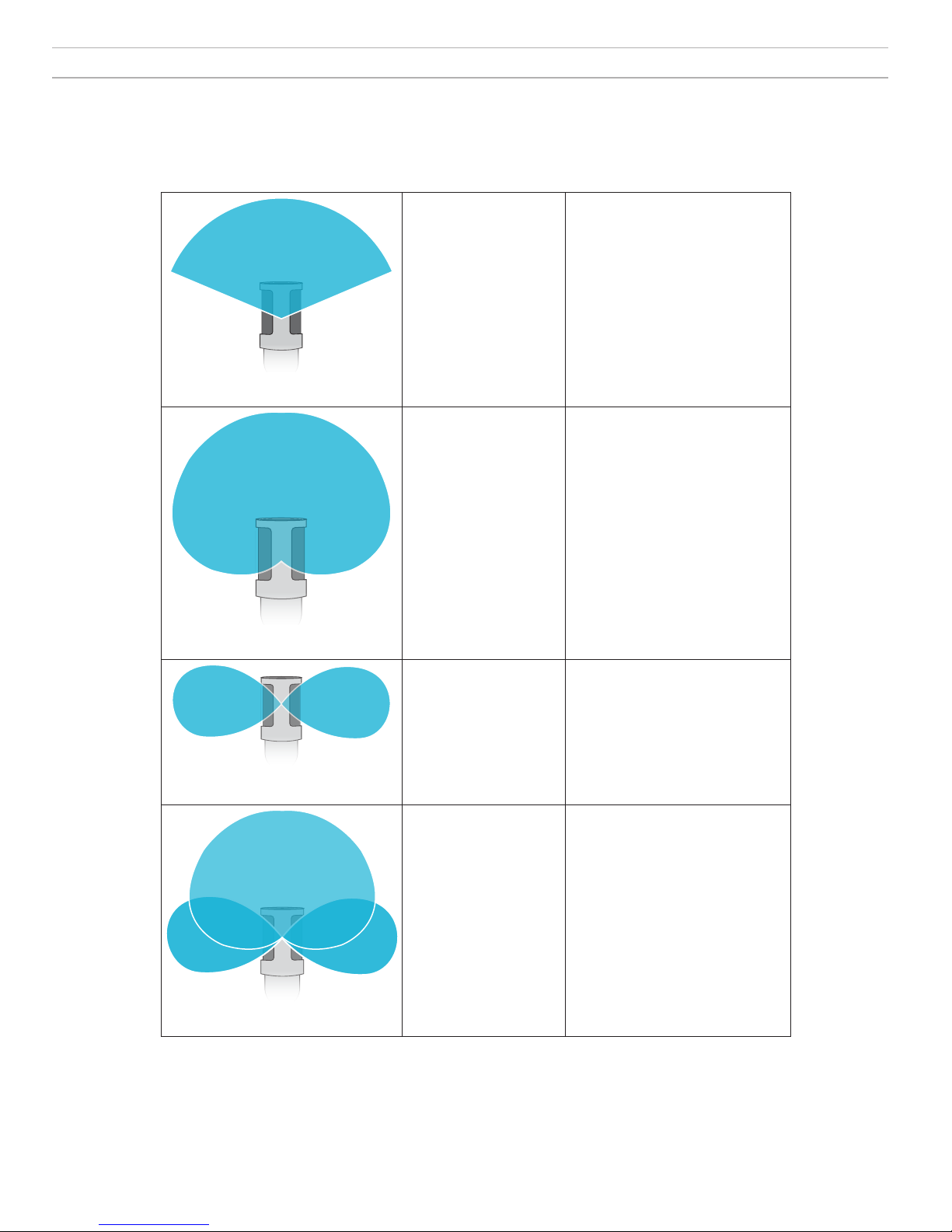

指向特性の選択（ステレオとモノラルの設定）

以下の設定によりマイクロホンカプセルの動作がコントロールされます。モノモードで動作しているときは、ステレオ幅は調節できません。

Stereo（ステレオ）前＝オン

左右＝オン

Mono Cardioid（モノカーディ

オイド）

前＝オン

左右＝オフ

Mono Bidirectional（モノ双

指向性）

前＝オフ

左右＝オン

Raw Mid-Side（Rawミッドサ

イド）

出力と処理については説明書を参照して

ください。

Raw Mid-Side出力

処理後の柔軟性を高めるには、Raw Mid-Side 設定を使用します。この設定では、録音後にステレオイメージが調節可能となる2チャンネル信号が提供されます。

左：カーディオイド（前）

右：双指向性（左右）

Raw Mid-Side 設定は、ミッドサイドステレオマトリクスデコーダーを備えたオーディオ録音アプリケーションにより、録音されたトラックがステレオイメージに変換され

ることを意図したものです。

マニュアルデコーディングとステレオ幅の調整

お使いのデジタルオーディオワークステーションソフトウェア（DAW）がミッドサイドデコーダーを備えていない場合は、以下の手順により正確なステレオイメージを得

ることができます。

1. 2 チャンネルの Raw Mid-Side ファイルから左右の音声信号をそれぞれ独立したモノトラックとして取り出します。

2. 空のオーディオトラックを3つ作成します。

1番目のトラック左チャンネルのみの音声信号（前/カーディオイド）をモノトラックとして使用し、パンはセ

ンターにします。

2番目のトラック右チャンネルのみの音声信号（左右/双指向性）をモノトラックとして使用し、パンは左振

り切りにします。

3番目のトラック 2番目のトラックから左右/双指向性の信号をコピーします。このトラックのパンは右振り切

りとし、位相を逆にします。

3. 左右のトラックを同じ音量レベルでグループにして同時に調節できるようにします。左右のトラッ

クの音量を上げるとステレオ幅が広がり、下げると幅は狭くなります。

高度なテクニック：アタックの速いコンプレッサーを左右トラックに使用すると、過渡期（ドラムスティックでシンバルを叩いたときの最初の部分の音）がステレオイメ

ージの中央に保たれ、音が減衰するにつれてステレオ音場内に広がります。

Raw Mid-Sideオーディオのマニュアルデコーディング

ウィンドノイズリダクション

低周波数カットオフフィルターにより環境ノイズによるゴロゴロという雑音を減少させます。付属のフォームウィ

ンドスクリーンをウィンドノイズリダクションと併用することで、ゴロゴロという雑音と破裂音（マイクロホンに強

く当たる空気音）が抑えられます。

ウィンドノイズをさらに減少させるには、オプションのRycote™ウィンドジャマーを付属のフォームウィンドスクリ

ーンの上から被せます。

標準

入替が必要

この例のように、電話機を回転させた場合にLRチャン

ネル入替を行う必要があります。

イコライザー、リミッター、コンプレッサー

詳細設定画面では、イコライザー、リミッター、コンプレッサーの設定を微調整できます。プリセットモードをスクロールしてDSPの変化を聴き、音質を調整します。

注：プリセット内のイコライジングは表示されません。ユーザーが加えたイコライジングのみが、詳細設定画面上に表示されます。

左右チャンネル入替

ステレオで録音を行う際に、この機能により左右のオーディオチャンネルを入れ替えてステレオイメージと動

画を正しく一致させることができます。この機能は、電話機/タブレットがマイクロホンの向きが逆になってしま

う位置となる場合に必要となります。

ヒント：チャンネル入替が必要かどうかはマイクロホンの円筒部にある L と R のインジケーターで確認しま

す。

トラブルシューティング

問題解決策

LEDランプが見えない LEDはMV88の基部にあります。Lightningコネクターではマイクロホンをどちらの向きにでも接続できるた

め、電話機の陰になってLEDが見えなくなる場合があります。マイクロホンを外し裏返して接続するとマ

イクロホンの状態が確認できるようになります。

音質が悪い Motivアプリ画面の左上をチェックし、MV88が正しく接続され認識されていることを確認します。音声が内

蔵マイクロホンから得られている可能性があります。

ヘッドセットを接続すると音質

が変わる

マイクロホン付きのヘッドセットは、オーディオ機器としてMV88より優先されます。他のマイクロホンとの

干渉を避けるには、付属のヘッドホンモニター接続ケーブルを使用します。

音が歪むオーディオメーターを見て、音量のピークが目安の範囲内になるようにします。レベルが入力メーターの

赤色の表示に達している場合にはゲインを下げます。

ステレオチャンネルの左右が

動画と一致しない

iOS機器の向きによっては、LRチャンネルの入替を行う必要があります。オーディオがすでに録音済みで

ある場合には、DAWやオーディオ編集ソフトウェアにより簡単に左右のチャンネルの入れ替えができま

す。

MV88は接続されているが、音

量メーターに信号が示されない

iOS機器のプライバシーにあるマイクの設定で SETTINGS > PRIVACY > MICROPHONE ShurePlus MOTIV

アプリに許可を与えます。

仕様

MFi認証取得済

はい

DSPモード（プリセット）

スピーチ/歌唱/アコースティック/ラウド/フラット

トランスデューサータイプ

カーディオイド (10mm)/双方向コンデンサカートリッジ (10mm)

指向特性

ステレオ幅調節可能/Mono Bidirectional/Mono Cardioid/Mid-Side

Stereo Principle

Mid-Side

ビット深度

16ビット/24ビット

サンプリングレート

44.1/48kHz

周波数特性

20Hz ～ 20,000Hz

調整可能なゲイン範囲

0 ～ +36dB

感度

-37dBFS/Pa @1 kHz [1] [2]

最大SPL

120dB SPL [2]

リミッタ

はい

コンプレッサ

はい

イコライザ

5 バンド

使用電源

Lightningコネクタ経由で電源供給

外装

総金属製

質量

40.5g (1.43オンス)

寸法

67 x 25 x 35mm 高さ×幅×奥行き

[1] 1 Pa=94 dB SPL

[2]最小ゲイン、フラットモードの場合

サンプリングレートおよびビット深度

サンプルレートとビット深度は、お使いのコンピュータのオーディオとサウンドのコ

ントロールパネルのメニューで設定できます。これらの値は、ユーザーのニーズに

合わせて調節が可能です。ポッドキャスト録音で、容易にダウンロードできるよう

ファイルを小さくすることが重要である場合には、サンプルレートを低く設定しま

す。音楽やダイナミックな録音を行う場合は、サンプルレートを高くします。

ヒント：高いサンプルレートで録音し、m4aファイルにすることで扱いやすいサイ

ズの高音質なファイルが得られます。

P C ユーザー向けのヒント：コンピューターのサウンドコントロールパネルにあるマ

イクロホンのサンプルレートとビット深度設定が、お使いのソフトウェアで選択さ

れているサンプルレートとビット深度と一致していることを確認します。

システム要件および互換性

iOS • iOS 8.0以上

iPhone • iPhone 5

• iPhone 5c

• iPhone 5s

• iPhone 6

• iPhone 6 Plus

iPod Touch • 第5世代

iPad • iPad第4世代

• iPad Air

• iPad Air 2

iPad Mini • iPad Mini第1世代

• iPad Mini第2世代

• iPad Mini第3世代
