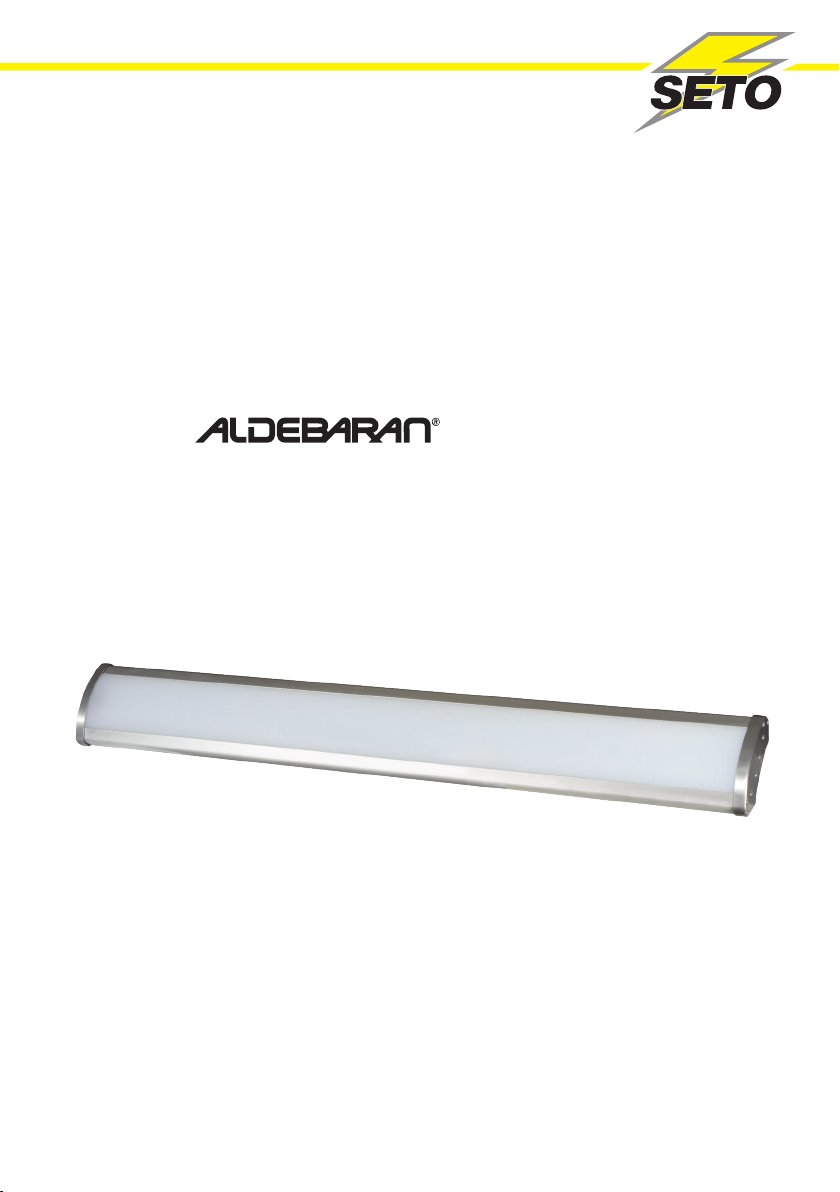

Seto ALDEBARAN 80 W User manual
Professional Lighting Solutions
GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
HILINE LED
SETOLITE Lichttechnik GmbH
Bockhackerstr. 13 - 42499 Hückeswagen, Germany
+49 2192 93624-0 - +49 2192 93624-25
info@setolite.de - www.setolite.com
2
DEUTSCH
Inhalt
Gültigkeit der Anleitung 2
Vor Gebrauch 2
Symbole der Anleitung 2
Gewährleistung 3
Sicherheitshinweise 3
Anwendungsbereich 3
Bedienelemente 4
Installation (Hängeleuchte) 4
Inbetriebnahme 5
Störung 5
Reinigung und Pege 5
Wartung und Instandsetzung 5
Entsorgung 6
Rücknahme von Altgeräten 6
Technische Daten 6
ErP-Daten (2019/2020-EU) 7
Gültigkeit der Anleitung
Diese Gebrauchsanleitung ist gültig für Leuchten der Serie ALDEBARAN® HILINE LED.
Typenbezeichnung und Artikelnummer entnehmen Sie bitte dem Typenschild auf der Leuchte.
WICHTIG
VOR GEBRAUCH SORGFÄLTIG LESEN UND AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
• Das Nichtbeachten dieser Gebrauchsanleitung kann zu Verletzungen oder Beschädigungen führen.
• Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Gebrauchsanweisung.
Symbole in der Anleitung
GEFAHR!
Macht auf gefährliche Situationen durch elektrischen
Strom aufmerksam. Bei Nichtbeachtung besteht die
Gefahr einer Verletzung oder Lebensgefahr.
VORSICHT!
Kennzeichnet Gefahren, die Beschädigungen des
Gerätes zur Folge haben können.
WARNUNG!
Kennzeichnet Sicherheitshinweise, bei deren
Nichtbeachtung die Gefahr einer Verletzung
oder Lebensgefahr besteht.
HINWEIS!
Hebt Tipps und andere nützliche Informationen dieser
Betriebsanleitung hervor.
3
DEUTSCH
Gewährleistung
Hinsichtlich Gewährleistung und Garantieregelungen
gelten die zum Zeitpunkt des Kaufs gültigen AGB.
Bitte beachten Sie auch unsere aktuellen Seiten im Internet www.setolite.com
Sicherheitshinweise
Dieses Qualitätsprodukt ist nach aktuellen, technischen Standards gefertigt, geprüft und in einem sicherheitstechnisch
einwandfreien Zustand ausgeliefert worden. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen,
muss der Anwender die Hinweise und Warnvermerke dieser Gebrauchsanweisung beachten.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
• wenn die Leuchte sichtbare Schäden aufweist,
• wenn die Leuchte nicht mehr ordnungsgemäß arbeitet,
• nach längerer Lagerung unter ungünstigen Verhältnissen,
• nach schweren Transportbeanspruchungen.
In diesen Fällen ist die Leuchte zur Reparatur zu geben.
HINWEIS!
Eine Reparatur der Leuchte darf nur durch den Hersteller, seinen Kundendienst oder eine Elektrofachkraft erfolgen.
Elektrofachkraft ist, wer aufgrund seiner fachlichen Ausbildung, Kenntnissen und Erfahrungen sowie Kenntnisse
der einschlägigen Normen, die übertragenen Arbeiten beurteilen und mögliche Gefahren erkennen kann.
Garantiereparaturen werden nur durch den Hersteller ausgeführt.
Anwendungsbereich
ALDEBARAN® HILINE LED Leuchten sind als Innenbeleuchtung, je nach Modell und Produkt, auch als Außen-
beleuchtung für Industrie, Handwerk, Werkstätten, Zelte, Rettungsdienste, Energieversorger, Bahn- und Verkehrsbetriebe
usw. einsetzbar. ALDEBARAN® HILINE LED Leuchten sind konzipiert, um Ihnen eine optimale Beleuchtung direkt am
Arbeitsplatz bereitzustellen.
Ein Betrieb in korrosiver oder explosionsgefährdeter Umgebung ist nicht zulässig.
4
DEUTSCH
Bedienelemente
Installation (Hängeleuchte)
Um die Leuchten der Serie ALDEBARAN® HILINE LED
als Hängeleuchte nutzen zu können, stehen Ihnen ein
Montageset und/oder Nylongurte zur Verfügung.
Im Lieferumfang enthaltenes Zubehör:
Montageset, bestehend aus jeweils zwei Stahlseilen
und Einschlagdübel, ist für eine feste Installation
in Betondecken geeignet.
Optional erhältliches Zubehör:
Hängeset, bestehend aus zwei Nylongurten (mit einem
Metallverschluss zur Arretierung ausgestattet) und
Karabinern, Art.-Nr. 1410926024.
GEFAHR!
Der Anschluss darf nur durch qualiziertes Personal erfolgen.
Vor Arbeiten am Netz die Spannung frei schalten.
1. Bohren Sie zwei 10-mm-Löcher in die Decke an der Stelle, an der die Leuchte installiert werden soll, passen Sie den
Lochabstand entsprechend Ihrer Einbausituation an und setzen Sie die Einschlagdübel ein.
2. Bringen Sie die Einschlagdübel in den vorbereiteten Löchern an, befestigen Sie das Stahlseil (B) an den jeweiligen
Haken der Einschlagdübel und stellen Sie die Seile auf die passende Länge ein.
3. Hängen Sie die Leuchte in die Haken der Stahlseile (B) ein und vergewissern Sie sich, dass der Sicherungsbügel
vollständig geschlossen ist.
4. Die Zuleitung nun mit der Europaklemme verschrauben;
N (blau), L (braun), PE
(grün/gelb) beachten.
5. Schließen Sie den Treiber bzw. die Leuchte an das Stromnetz an.
Die ALDEBARAN® HILINE LED ist auch mit angeschlossener Zuleitung (ab 5 m) und Ableitung (0,5 m) inkl. Stecker/
Kupplung lieferbar. Wenden Sie sich direkt an Ihr SETOLITE Team!
Hängeset
(A) Externer Treiber
(B) Stahlseil
A
B
Montageset
5
DEUTSCH
• Inbetriebnahme
Die Leuchte ist nur an Wechselstrom – mit Spannung gemäß Typenschild – an eine vorschriftsmäßig installierte Schutz-
kontaktsteckdose anzuschließen. Bitte beachten Sie, dass Ihre Anlage den einschlägigen VDE-Richtlinien entspricht.
Bei Fragen diesbezüglich wenden Sie sich bitte an Ihren Energieversorger oder Ihre Elektrofachkraft. Selbstverständlich
stehen wir Ihnen bei Rückfragen zur Verfügung.
VORSICHT!
Bei Ausführungen der Leuchte mit anderen Stecksystemen (nicht Schuko®), ist die Spannung gemäß Typenschild zu
beachten.
WARNUNG!
• Verlegen Sie die Kabel so, dass keine Stolperfallen entstehen und Sie vor mechanischen Beschädigungen, wie
Abreißen, geschützt sind.
• Befestigen Sie die Kabel, falls erforderlich, mit Klebeband oder Kabelbindern.
• Stellen Sie sicher, dass die Leuchte vor Inbetriebnahme sicher befestigt ist.
• Beachten Sie zudem geltende Vorschriften zur Arbeitssicherheit!
Elektrischer Anschluss
Verbinden Sie den Netzstecker der Anschlussleitung mit Ihrer Netzanschlussdose.
Mit dem Anschluss an das Versorgungsnetz ist die Leuchte betriebsbereit.
Störung
Fehler Mögliche Ursache Behebung
LED ohne Funktion Trennung vom Versorgungsnetz Überprüfen Sie die Verbindung zum
Netzanschluss
Teilweiser Ausfall der LEDs Defekte LED Reparatur notwendig
WARNUNG! Elektrischer Strom!
Vor jeder Wartung, Reinigung und Pege ist grundsätzlich das Gerät durch Ziehen des Netzsteckers vom Versor-
gungsnetz zu trennen.
Reinigung und Pege
Verwenden Sie zum Reinigen der Kunststoteile/Metallteile keine Lösungsmittel, Alkohole oder sonstige Chemikalien.
Ver-
wenden Sie zum Entfernen von Schmutz, Staub, Öl und Fett usw. ein weiches, trockenes und fusselfreies Tuch.
Wartung und Instandsetzung
Die Leuchte ALDEBARAN® HILINE LED wurde als wartungsfrei konzipiert. Es sind daher keine Wartungsarbeiten not-
wendig. Das Produkt ist reparaturfähig. Einzelne Komponenten können im Bedarfsfall durch eine Fachkraft ausgetauscht
bzw. instand gesetzt werden.
6
DEUTSCH
Entsorgung
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt wer-
den, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten
abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung
weist darauf
hin.
Die Werkstoe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stoichen Verwertung
oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte
erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
Rücknahme von Altgeräten
Wir kümmern uns um eine umweltverträgliche Entsorgung Ihrer Altgeräte. Wenden Sie sich direkt an Ihr SETOLITE Team!
Technische Daten
ALDEBARAN® HILINE LED
Typ 80 W 120 W 150 W 200 W
Elektrische Daten
Eingangsspannung 100 bis 240 V AC
Frequenz 50/60 Hz
Leistungsaufnahme ca. 80 W 120 W 150 W 200 W
Schutzklasse I
Lichttechnische Daten
Leuchtmittel SMD LED 2835
Farbtemperatur 6.000 K
Dimmbar Ja, 1 bis 10 V (modellabhängig)
Allgemeine Daten
Schutzart IP65
Zulässige Betriebstemperatur
-30 bis +50 °C
Abmessungen ca. 600 x 135 x 110 mm 905 x 135 x 110 mm
1.205 x 135 x 110 mm 1.505 x 135 x 110 mm
Gewicht ca. 2,9 kg 4,3 kg 5,4 kg 6,8 kg
7
DEUTSCH

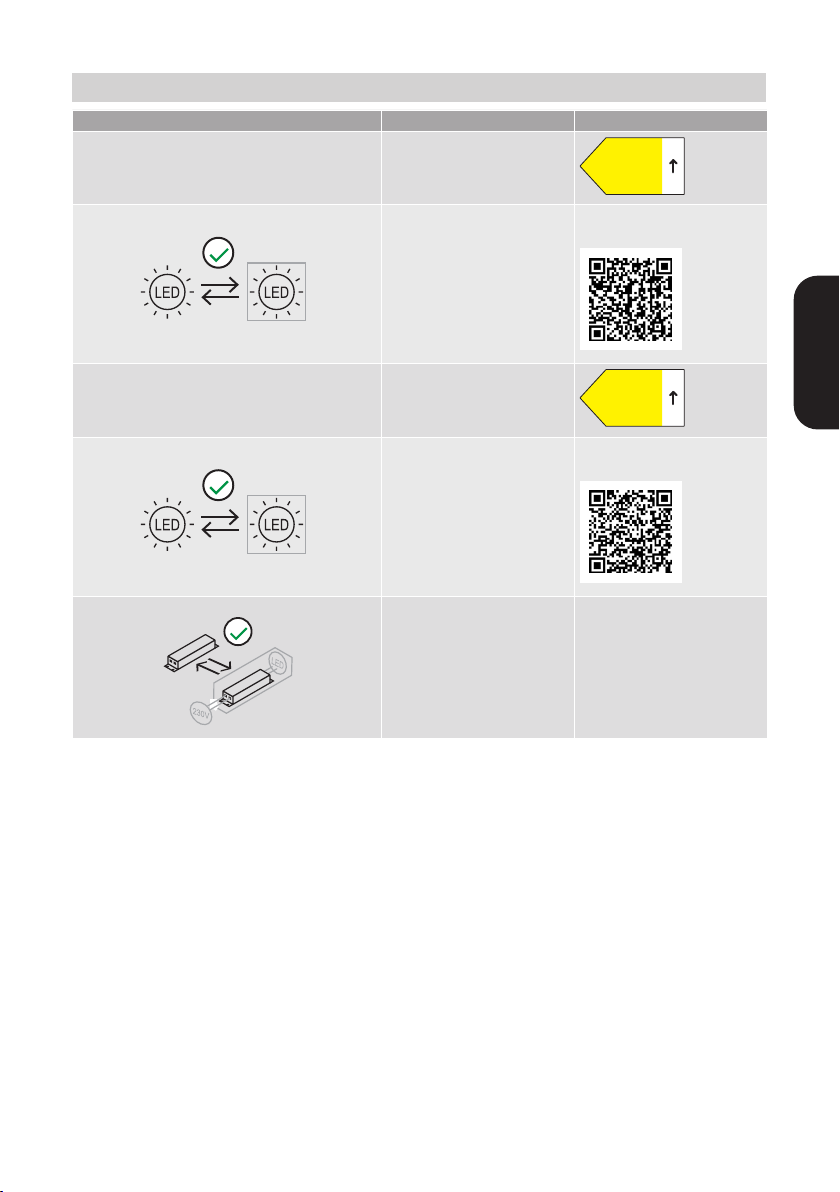

ErP-Daten (2019/2020-EU)
Produkt / Modell
Leuchtmittel / Betriebsgerät
EPREL
• ALDEBARAN® HILINE LED 150 W Diese Leuchte enthält jeweils
zwei
Leuchtmittel der Energie-
ezienzklasse D.
DD
A
G
Die Leuchtmittel dieser Leuchte
dürfen vom Anwender ersetzt
werden.
SETOLITE Lichttechnik GmbH
1410911215-M
• ALDEBARAN® HILINE LED 200 W Diese Leuchte enthält jeweils
zwei
Leuchtmittel der Energie-
ezienzklasse D.
DD
A
G
Die Leuchtmittel dieser Leuchte
dürfen vom Anwender ersetzt
werden.
SETOLITE Lichttechnik GmbH
1410911216-M
Das Betriebsgerät dieser Leuchte
ist durch den Anwender
austauschbar.
8
ENGLISH
Table of contents
Validity of instructions 8
Before use 8
Symbols in the instructions 8
Warranty 9
Safety information 9
Field of application 9
Controls 10
Installation (pendant luminaire) 10
Initial operation 11
Fault 11
Cleaning and care 11
Maintenance and repair 11
Disposal 12
Return of old equipment 12
Technical data 12
ErP data (2019/2020-EU) 13
Validity of instructions
These operating instructions are valid for luminaires of the series ALDEBARAN® HILINE LED.
Please refer to the rating plate for the type designation and article number.
IMPORTANT
READ CAREFULLY BEFORE USE AND KEEP FOR LATER REFERENCE
• Neglecting these instructions may lead to injuries or damages.
• When leaving the device for other persons to use, hand over the instructions as well.
Symbols in the instructions
DANGER!
Calls attention to dangerous situations with
electrical current. When neglected, there is a
danger of injuries or danger of life.
ATTENTION!
Labels dangers that may lead to damages of the
product.
WARNING!
Labels safety guidelines which can cause dangers of
injuries or dangers of life when neglected.
INFORMATION!
Highlights tips and other useful information of these
instructions.
9
ENGLISH
Warranty
With regard to warranty and guarantee regulations, the terms and conditions valid at the time of purchase apply
.
Take a look at our latest sites at www.setolite.com
Safety information
This quality luminaire was built according to the rules of technology. The luminaire was built, tested and delivered in
proper condition. To maintain this condition and to ensure safe operation, the user must follow the instructions and
warnings of the operating instructions.
It is to assume that a safe operation is not possible
• if the luminaire shows visible damage.
• if the luminaire is no longer working properly.
• after prolonged storage under inconvenient conditions.
• after heavy transport stresses.
In these cases, the luminaire must be sent in for repair.
INFORMATION!
Repairs to the luminaire must be carried out only by the manufacturer, his customer service department or a qualied
electrician. A qualied electrician has the professional training, knowledge and experience, as well as knowledge of
the pertinent standards, to assess the work they are required to carry out and recognize possible hazards. Warranty
repairs are carried out only by the manufacturer.
Field of application
ALDEBARAN®
HILINE LED
luminaires are applicable as indoor lighting and – depending on the model and product –
also
as outdoor lighting for industry, crafts, workshops, tents, rescue services, energy suppliers, rail and road transport etc.
ALDEBARAN® HILINE LED luminaires are developed to oer you optimal illumination directly at the workplace.
Operation in a corrosive or potentially explosive environment is not permitted.
10
ENGLISH
Controls
Installation (pendant luminaire)
In order to be able to use the luminaires of the
ALDEBARAN® HILINE LED series as pendant
luminaires, a mounting set and / or nylon straps
are available.
Accessories included in the scope of delivery:
Mounting set, each consisting of two steel cables
and drive-in dowels, is suitable for xed installation in
concrete ceilings.
Optionally available accessories:
Hanging set, consisting of two
nylon straps
(equipped
with a metal fastener for locking) and carabiners,
item no. 1410926024.
WARNING!
Connection may only be carried out by qualied personnel. Before working on the mains, disconnect the voltage.
1. Drill two 10 mm holes in the ceiling where the luminaire is to be installed, adjust the hole spacing according to your
installation situation and insert the drive-in dowels.
2. Place the drive-in dowels in the prepared holes, attach the steel cable (B) to the respective hooks of the drive-in
dowels and adjust the cables to the appropriate length.
3. Hang the luminaire in the hooks of the steel cables (B) and make sure that the safety clip is completely closed.
4. Now screw the supply cable to the European terminal; observe N (blue), L (brown),
PE (green / yellow).
5. Connect the driver or the luminaire to the mains.
The ALDEBARAN® HILINE LED is also available with connected supply cable (from 5 m) and down conductor (0.5 m)
incl. plug / coupling. Contact your SETOLITE team directly!
Hanging set
(A) External driver
(B) Steel cable
A
B
Mounting set
This manual suits for next models
3
Table of contents
Languages:
Other Seto Lighting Equipment manuals
Seto
Seto HEADLITE EASY User manual
Seto
Seto ALDEBARAN 1000 User manual
Seto
Seto 4CLED User manual
Seto
Seto 1410000340 User manual
Seto
Seto ALDEBARAN XLD COMPACT User manual
Seto
Seto ALDEBARAN CRANEMASTER AC1350 LED User manual
Seto
Seto ALDEBARAN 360 GRAD FLEX-C 2.0 Series User manual
Seto
Seto ALDEBARAN HERO User manual
Seto
Seto LED SNAKE 5/60 User manual
Seto
Seto Powerator 1800 compact User manual
Popular Lighting Equipment manuals by other brands
Qazqa
Qazqa Suplux SL 3 Black 103062 instruction manual
Commercial Electric
Commercial Electric 54568141 Use and care guide
CREE LIGHTING
CREE LIGHTING 304 Series installation instructions
Goobay
Goobay 49867 user manual
ECOMAN ITALIA
ECOMAN ITALIA LED T8 instruction manual
Alkalite
Alkalite Krypton KT-81 user manual
