Sennheiser MD 431 II User manual

MD431-II

Instructions for use

Instructions pour l‘usage

Modo de empleo

MD 431-II DYNAMIC MICROPHONE

High-quality, dynamic microphone with supercardioid-shaped directional

characteristic. Suitable for vocal transmission in all fields of live sound

transmission.

Its features

• Excellent feedback and handling noise rejection

• Pronounces „close-miking“ effect

• Built-in pop filter

• Sound inlet basket made from special steel mesh

• On/Off switch (lockable, noise-free reed switch)

• Unbreakable stand holder

Accessories (not included in product package)

StageHand quick-change clamp (art. no. 3388)

Pop/windshields:

MZW 4032: black (art.no. 2978), red (art. no. 2979),

blue (art. no. 2989), yellow (art. no. 2981), green (art. no. 2982)

MZW 416-1: black (art. no. 15 36), yellow (art. no. 1538)

Technical data

Acoustic operating mode Pressure-gradient receiver

Transmission range 40 - 18 000 Hz

Directivity characteristic Supercardioid

Field open-circuit sensitivity

at 1 kHz 2.2 mV/ Pa ±2.5 dB ( = - 53 dBV)

Nominal impedance at 1 kHz 250 Ω

Minimal terminating impedance 1000 Ω

Plug connection 3-pin XLR-3 plug (Canon)

Dimensions / Weight 49 mm ø, 200 mm long / aprox. 230 g

Product package includes 1 microphone MD 431-II

1 quick release clamp MZA 4031

The right to make amendments is reserved.

햳햴



ON/OFF switch (lockable)

OOOOOOO

FFFFFF

OOOOOOO

NNNNNN

OOOOOOO

NNNNNN

Cleaning the sound inlet basket

XLR

XLR XLR

XLR 6,3 mm

MICROPHONE DYNAMIQUE MD 431-II

Microphone dynamique à directivité supercardionde de haute qualité.

Prévu pour la transmission vocale dans tous les domaines de la technique

de transmission de sons en direct.

Ses caractéristiques

• Suppression de bruits de maniement et de réaction acoustique efficace

• Effet de proximité prononcé

• Protection contre les bruits de popp intégrée

• Corbeille en acier spécial

• Commutateur marche/arrét (commutateur silencieux d’un contact à

lames vibrantes - relais Reed - avec vérrouillage)

• Fixation rapide incassable

Accessoires (non compris dans la fourniture)

Fixation rapide StageHand (No d’art 3388)

Bonnettes anti-vent et de proximité:

MZW 4032: noir (No. d’art. 2978), rouge (No. d’art. 2979),

bleu (No. d’art. 2980), jaune (No. d’art 2981), vert (No. d’art 2982)

MZW 416-1: noir (No d’art. 1536), jaune (No d’art 1538)

Caractéristiques techniques

Procédé acoustique microphone de vitesse

Bande passante 40 - 18.000 Hz

Directivité supercardioïde

Facteur de transmission

à vide pour 1 kHz 2,2 mV/ Pa ±2,5 dB ( = - 53 dBV)

Impédance pour 1 kHz 250 Ω

Impédance terminale max. 1000 Ω

Connecteur connecteur tripolaire XLR 3 (Canon)

Cotes / Poids ø 49 mm, longueur 200 mm / ca. 230 g

Fourniture 1 microphone MD 431-II

1 fixation rapide MZA 4031

Sous réserve de modifications

햳햴



Commutateur marche/arrét

(commutateur avec vérrouillage)

OOOOOOO

FFFFFF

OOOOOOO

NNNNNN

OOOOOOO

NNNNNN

Nettoyage de la corbeille

XLR

XLR XLR

XLR 6,3 mm

MICROFONO DINAMICO MD 431-II

Micorfono dinámico con caracteristica direccional cardioide. Puede ser

empleado para transmisión de lenguaje hablada o de cato en todos los

campos de la técnica de transmisión de sonido.

Caracteristicas

• Excelente realimentación rechazo del ruiso producido al maneiar el micrófono

• Efecto „close-miking“ (sonorizición con el micrófono muy cerca de la

boca) muy pronunciado

• Filtro pop incorporado

• Cestilla de entrada del sonido hecha con malla especial de acereo

• Interruptor e conexión

(conmutador de láminas bloqueable, que no produce ruidos)

• Soporte irrompible

Accessorios (no incluidos en el suministro)

Abrazadera de cambio rápido StageHand (art. no. 3388)

Protección antiviento:

MZW 4032: negro (art. no. 2978), rojo (art. no. 2979), azul (art. no. 2980),

amarillo 8art no. 2981), verde (art. no. 2982)

MZW 416-1: negro (art. no. 1536), amarillo (art. no. 1538)

Datos tecnicos

Funcionamiento acústico Receptor por caída de presión

Gama de transmisión 40 - 18.000 Hz

Característica direccional Reniforme

Factor de transmisión de campo

en circuito abierto a 1 kHz 2,2 mV/ Pa ±2,5 dB ( = - 53 dBV)

Impedancia eléctrica a 1 kHz 250 Ω

Impedancia terminal mínima 1000 Ω

Enchufe Enchufe XLR 3 tripolar (Canon)

Dimensiones / Peso 49 mm ø, longitud 200 mm / 230 g

El suministro incluye: 1 micrófono

1 soporte MZA 4031

Reserva de modificaciones

햳햴



Interruptor e conexión (conmutador bloqueable)

OOOOOOO

FFFFFF

OOOOOOO

NNNNNN

OOOOOOO

NNNNNN

Limpieza de la alcachofa

XLR

XLR XLR

XLR 6,3 mm

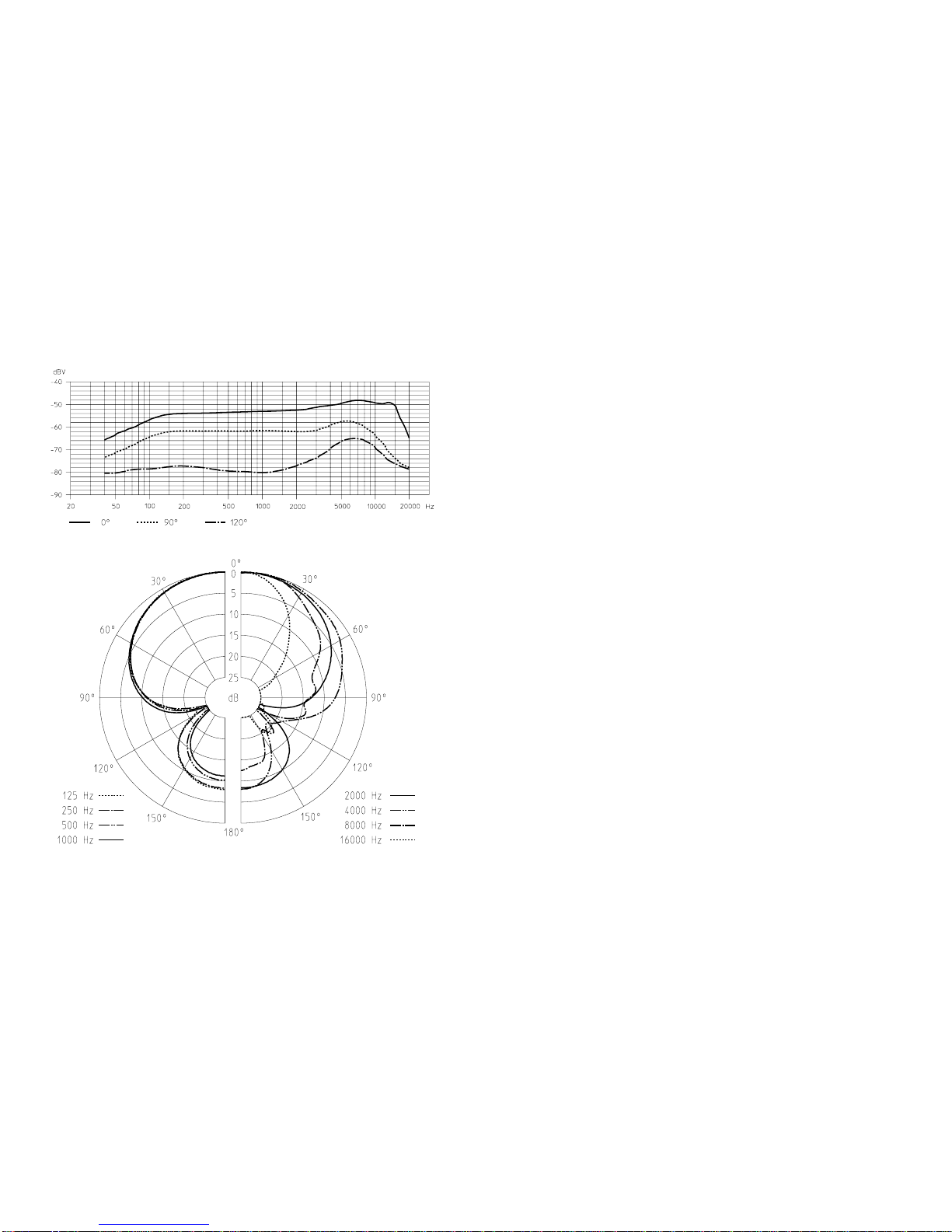

Nominal frequency response / Pick-up pattern

Réponse en fréquence / Diagramme de la directivité

Respuesta en frecuencia / Diagrama de la directividad

Sennheiser electronic GmbH & Co.KG Telefon: 05130/600-0

D-30900 Wedemark Telefax: 05130/600 300

www.sennheiser.com Printed in Germany Publ. 01/03 53696 / A 02
