Scout Shark Lights Use and maintenance manual
SHARK
(DYNAMIC CONTROLS)
GEBRUIKSHANDLEIDING BEDIENINGSKASTEN
MANUEL D’UTILISATION - BOÎTIER DE COMMANDE
BEDIENUNGSANLEITUNG STEUERKASTEN
USER MANUAL CONTROLS
4100667A
2
3
Nederlands ................................................................................. 4
English ...................................................................................... 14
Français .................................................................................... 24
Deutsch ..................................................................................... 34
4
Nederlands
© 2017 Scout Mobility B.V.
Alle rechten voorbehouden.
De verstrekte informatie mag geenszins worden verveelvoudigd en/of openbaar gemaakt op welke
wijze en met welke middelen dan ook (elektronisch of mechanisch), zonder voorafgaande,
uitdrukkelijke en schriftelijke toestemming van Scout Mobility B.V..
De verstrekte informatie is gebaseerd op algemene gegevens aangaande de ten tijde van
verschijnen bekende constructies. Scout Mobility B.V. voert een beleid van continue product-
verbetering, wijzigingen zijn derhalve voorbehouden.
De verstrekte informatie is geldig voor het product in standaard uitvoering. Scout Mobility B.V. kan
derhalve niet aansprakelijk worden gesteld voor eventuele schade voortvloeiend uit de van de
standaard uitvoering afwijkende specificaties van het product.
De beschikbare informatie is met alle mogelijke zorg samengesteld, maar Scout Mobility B.V. kan
niet aansprakelijk worden gesteld voor eventuele fouten in de informatie of voor de gevolgen
daarvan. Scout Mobility B.V. kan niet aansprakelijk gesteld worden voor schade voortvloeiend uit
werkzaamheden die door derden zijn uitgevoerd.
De door Scout Mobility B.V. gehanteerde gebruiksnamen, handelsnamen, handelsmerken,
etc. mogen krachtens de wetgeving inzake de bescherming van handelsmerken niet als vrij
worden beschouwd.
2017-01
5
Voorwoord ..................................................................................................................... 6
1. De bedieningskast ................................................................................................ 7
1.1 Shark bedieningskast ...................................................................................... 7
2. Rijden met de rolstoel via de bedieningskast .................................................... 9
2.1 Aan- en uitzetten van de bedieningskast ........................................................ 9
2.2 Rijden met de rolstoel ..................................................................................... 9
2.3 Snelheid .......................................................................................................... 9
3. Het bedienen van elektrische verstellingen ...................................................... 10
3.1 Het kiezen van de gewenste verstelling ........................................................ 10
4. Verlichting ........................................................................................................... 11
5. Storingen ............................................................................................................. 11
6. Vergrendelen van de bedieningskast ................................................................ 11
7. Technische specificaties .................................................................................... 11
8. Technische schema’s ......................................................................................... 13
8.1 Elektrisch aansluitschema ............................................................................. 13
8.2 Aansluitschema Acculader ............................................................................ 13
6
Voorwoord
Deze handleiding
Deze handleiding beschrijft het gebruik van de elektrische rolstoel middels de
bedieningskast. De totale gebruikshandleiding bestaat uit drie boekjes. Neem de
gehele gebruikshandleiding goed door voordat het product in gebruik genomen wordt.
De inhoud is essentieel voor veilig gebruik en het goed onderhouden (reinigen) van de
rolstoel.
De algemene gebruikshandleiding
De zitsysteem handleiding (AGILO)
De bedieningskast handleiding (dit boekje)
Indien een van deze handleidingen niet meegeleverd is bij uw rolstoel, neem dan direct
contact op met uw dealer. Naast deze gebruikshandleiding is er voor dealers een
servicehandleiding beschikbaar.
Deze algemene handleiding verwijst daar waar nodig naar de andere handleidingen.
Dit gebeurt op de volgende wijze:
ALGEMEEN: Verwijzing naar algemene gebruikshandleiding.
BEDIENINGSKAST: Verwijzing naar gebruikshandleiding van de bedieningskasten.
AGILO
:
Verwijzing naar gebruikshandleiding van het zitsysteem.
7
1. De bedieningskast
1.1
Shark bedieningskast
Een bedieningskast heeft in de basis drie functies:
Het rijden en besturen van de rolstoel
Het bedienen van elektrische zitverstellingen
Via de bedieningskast kunnen de accu’s van de rolstoel worden opgeladen
Er zijn verschillende besturingssystemen op de markt voor elektrische rolstoelen. Als
de bedieningskast op de rolstoel niet overeenstemt met afbeelding 1.1, neem dan
contact op met de dealer.
Afbeelding 1.1
Shark van Dynamic Controls is de verzamelnaam van het gehele elektronische
besturingssysteem van de rolstoel. De bediening van de rolstoel gaat via de
bedieningskast en bevat de volgende componenten:
8

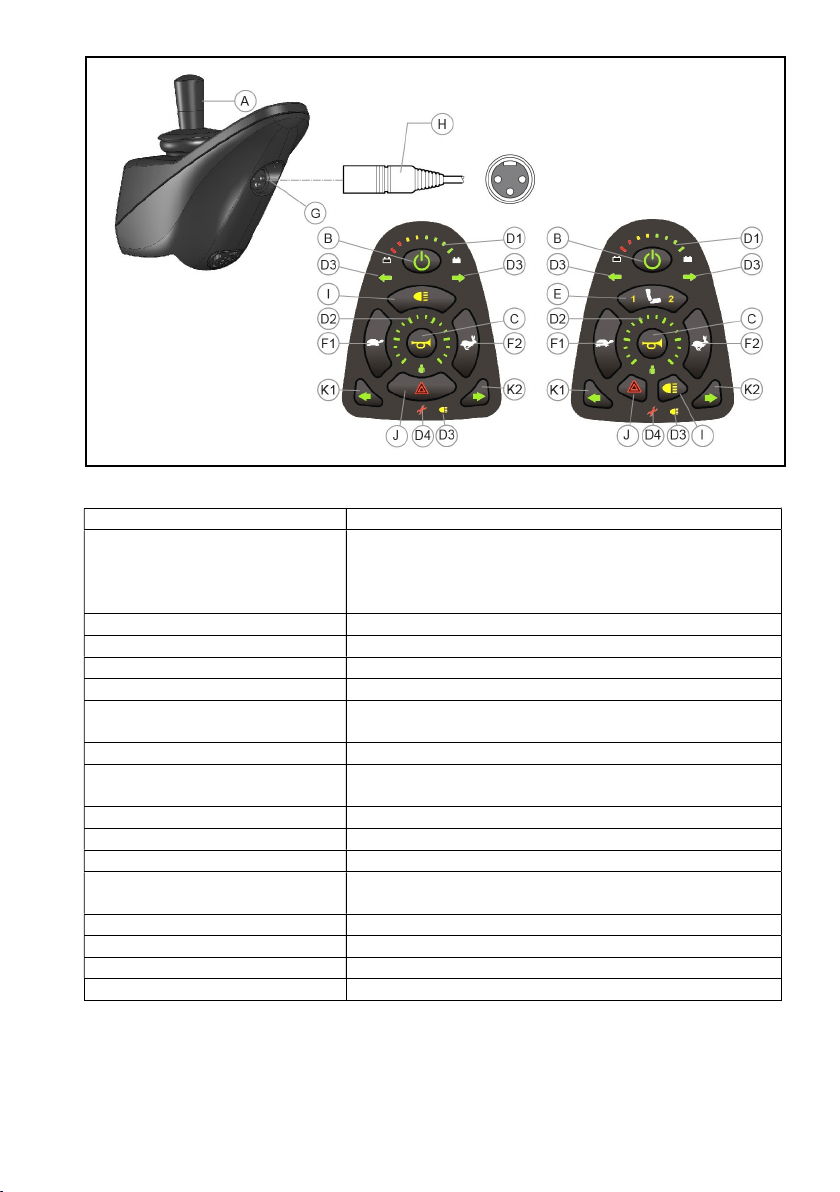

Afbeelding 1.2 Links Shark lights; rechts Shark seats & lights
Onderdeel
Functie
A: Joystick In de ‘rijden’ modus: rijden en sturen
In de ‘verstellingen’ modus:
- Links/rechts om de verstelling te selecteren
-
Voor/achter om de verstelling te
activeren
B: Aan/uit knop Aan of uitzetten van de bedieningskast
C: Claxon Waarschuwing geluid signaal
D1: Accu indicator Geeft aan hoe ‘vol’ de accu is
D2: Maximale snelheid Weergave van de ingestelde maximum snelheid
D3: Knipperlichten Weergave van de knipperlichten (aan of uit) en de
alarmlichten.
D4: Storings melder Weergave en indicatie van storing
E: Verstellingen knop Kiezen van electrische verstellingen (1 of 2).
De gekozen verstelling licht op.
F1: Snelheidsregelaar Rijsnelheid omlaag (langzamer)
F2: Snelheidsregelaar Rijsnelheid omhoog (sneller)
G: Oplaadaansluiting Ingang voor de acculader
H: Oplaadplug van de
acculader
Aansluitpunt van de acculader
I: Verlichting knop Aan- of uitzetten van de verlichting
J: Alarmlichten Aan- of uitzetten van de alarmlichten
K1: Richtingaanwijzer links Aan of uitzetten van richtingaanwijzer links
K2: Richtingaanwijzer rechts Aan of uitzetten van richtingaanwijzer rechts
9
2. Rijden met de rolstoel via de bedieningskast
2.1
Aan- en uitzetten van de bedieningskast
Om met de rolstoel te kunnen rijden of om de elektrische verstellingen te kunnen
bedienen moet de bedieningskast aan worden gezet. Druk daartoe op de aan/uitknop
(B in afb. 1.2).
2.2
Rijden met de rolstoel
Het rijden met de rolstoel gebeurt via de joystick. Beweeg de joystick naar voren en de
rolstoel zal zich naar voren bewegen. Stuur naar links en rechts en de rolstoel zal
draaien.
2.3
Snelheid
De maximum snelheid is te regelen via de snelheidsregelaar op de bedieningskast (F in
afb. 1.2). Tijdens het rijden is de snelheid te reguleren via de joystick. Als de joystick
een klein beetje wordt verplaatst dan is ook de snelheid langzamer.
Afbeelding 2.1 Rijprofielen
10
3. Het bedienen van elektrische verstellingen
Niet iedere rolstoel is uitgerust met elektrische verstellingen. We onderscheiden hier
vier elektrische verstellingen van het zitsysteem:
Beensteun verstelling
Hoog/Laag verstelling
Kantelverstelling
Rugverstelling
Afbeelding 3.1 Elektrische verstellingen
3.1
Het kiezen van de gewenste verstelling
1. Zet de bedieningskast aan
2. Ga naar de ‘verstellingen’ modus door op de ‘verstellingen’ knop te drukken (E in
afb. 1.2). De bedieningskast bevindt zich nu in de ‘verstellingen modus’, het is nu
niet meer mogelijk om te rijden.
3. Druk op de ‘1’ of de ‘2’ om de juiste elektrische verstelling te kiezen. Deze wordt
aangegeven door het oplichtende getal (1 of 2)
4. Door de joystick naar voren en achteren te bewegen wordt de geselecteerde
elektrische verstelling geactiveerd (zie tabel 3.1). Beweeg de joystick naar voren of
achteren tot de gewenste stand is bereikt.
Joystick naar achteren
Joystick naar voren
Kantelverstelling
Gehele stoel kantelt naar
achteren
Gehele stoel kantelt naar
voren
Hoog/Laag verstelling
Gehele stoel gaat omhoog Gehele stoel gaat omlaag
Rugverstelling
Rugleuning kantelt naar
achteren
Rugleuning kantelt naar
voren
Beensteun verstelling
Beenhoek wordt groter,
voetplaat komt omhoog
Beenhoek wordt kleiner,
voetplaat komt omlaag
Tabel 3.1 Elektrische verstellingen
5. Om weer te kunnen rijden: Druk op de “Snelheids regelaar” toets om terug te keren
naar de rijmodus (F in afb. 1.2).
NB: Als u de stoel middels de hoog/laag omhoog beweegt dan wordt de snelheid
beperkt.
