Sawo TH2-30Ni2-WL User manual

TOWER HEATER

WALL

SÄHKÖKIUAS | ELECTRIC SAUNA HEATER

Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.

Not for use in the USA, Canada and Mexico.

Congratulations on your purchase of SAWO sauna heater!

Please read the manual carefully before using the heater.

Onnittelut loistavasta kiuasvalinnastanne!

Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.

Ni2

version

COMPATIBLE WITH USER INTERFACE

YHTEENSOPIVA SAUNOVA 2.0 OHJAIMEN KANSSA

Saunova 2.0

User interface to be purchased separately,

interface is not included in the package.

Ohjain ostettavissa erikseen, ei sisälly pakkaukseen.

TH2-30Ni2-WL TH3-35Ni2-WL TH3-45Ni2-WL TH3-60Ni2-WL TH4-60Ni2-WL

TH5-80Ni2-WL TH5-90Ni2-WL TH6-80Ni2-WL TH6-90Ni2-WL

For control operation. Please refer to Saunova 2.0 control

manual.

Ohjaimien käyttöohjeet löytyvät Saunova 2.0 pakkauksesta.

KÄYTTÖOHJEET

MANUAL

SUOMI | ENGLISH

SISÄLLYSLUETTELO

OHJEKIRJA SISÄLTÄÄ

TÄRKEITÄ LISÄHUOMIOITA

KIUKAAN KÄYTÖSTÄ JA

HUOLLOSTA

READ THE MANUAL FOR

ADDITIONAL IMPORTANT

INSTRUCTIONS

KIUKAAN PEITTÄMINEN

AIHEUTTAA PALOVAARAN

COVERING THE HEATER

CAUSES FIRE HAZARD

Turvaohjeet ...................................................................................4

Käyttäjälle:..............................................................................4

Asentajalle: .............................................................................6

Kiukaan asentaminen .....................................................................8

Kiuaskivet....................................................................................10

Kivien latominen kiukaaseen .........................................................10

Erillisen käyttöpanelin asennus......................................................12

Lämpötilatunnistin........................................................................ 13

Ovitunnistinvaraus........................................................................14

Tuuletin Ominausuus (lisävaruste) .................................................14

Kytkentäkaavio.............................................................................16

Maksimi päälläoloajat ................................................................... 26

Kiukaan pääkytkin ........................................................................26

DIP-Kytkin ...................................................................................28

DIP-Kytkimen Toiminnot ...............................................................28

Päälläoloaika................................................................................28

Ilmanvaihto .................................................................................30

Eristys .........................................................................................30

Saunahuoneen lämmitys............................................................... 32

Löylyveden laatuvaatimukset.........................................................32

Saunan huolto..............................................................................34

Vianetsintäkaavio .........................................................................36

Vianetsintä...................................................................................38

Muut mahdolliset ongelmat ...........................................................40

4 Tehoyksikön LED-valojen ilmaisemat virheet ................................ 42

Tekniset tiedot .............................................................................44

Tower kiukaan varaosat: ...............................................................45

Kiukaan huoltotoimenpiteet ..........................................................46

SUOMI

TABLE OF CONTENTS

NOTE!

Warranty is not covering damages

which are caused by installing, using or

maintenance of contrary guidelines in

this manual. Contact for your retailer in

warranty questions.

HUOM!

Takuu ei kata vahinkoja jotka johtuvat

ohjeiden vastaisesta asennuksesta,

käytöstä tai ylläpidosta. Takuuasioissa

ota aina yhteyttä jälleenmyyjääsi/

maahantuojaan.

Safety instructions..........................................................................5

For user:.................................................................................5

For technicians: .......................................................................7

Heater installation ..........................................................................9

Heater stones ..............................................................................11

Loading stones into the heater .....................................................11

Installation of the Control Panel..................................................... 12

Sensor.........................................................................................13

Door Sensor.................................................................................15

Fan Feature (optional) ..................................................................15

Electrical diagram.........................................................................16

Maximum Session Time ................................................................27

The Heater Main Switch................................................................27

DIP Switch...................................................................................29

DIP Switch Functions....................................................................29

Session Time ...............................................................................29

Air ventilation...............................................................................31

Insulation ....................................................................................31

Heating of the sauna room............................................................33

Quality requirements for water which is thrown to the heater .......... 33

Sauna maintenance......................................................................35

Diagnostic table ...........................................................................37

Troubleshooting ...........................................................................39

Other possible problems ............................................................... 41

4 LEDs in the power controller identies errors............................... 43

Technical data..............................................................................44

Tower Heater Spareparts: .............................................................45

Heater maintenance .....................................................................46

ENGLISH 3

TURVALLISUUSOHJEET

Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asentamista tai saunan käyttöä.

Käyttäjälle:

• Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta

kiukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoitteita. Kiuasta

saa käyttää ainoastaan sen käyttöön perehtynyt henkilö.

• Lapset eivät saa suorittaa puhdistamista tai huoltotoimenpiteitä ilman valvontaa.

• Älä anna koskaan lasten leikkiä kiukaalla.

• Älä käytä kiuasta grillinä.

• Älä laita puita sähkökiukaalle.

• Älä peitä kiuasta. Se aiheuttaa palovaaran.

• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.

• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.

• Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä. Se tuhoaa

kiukaan.

• Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin

ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä. Katso sivu

• Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen päälle

kytkemistä.

SUOMI

SAFETY INSTRUCTIONS

Please take note of these safety precautions before using the sauna or when installing

the heater.

For user:

• This product is not designed to be used by persons (including children)

with limited physical or mental abilities and limited experience and

knowledge except under close supervision by a responsible person

with knowledge and experience or having been advised by such person.

• Cleaning and user maintenance shall not be made by children without

supervision.

• Under no circumstances should children be allowed to play with the device.

• Do not use the heater as a grill.

• Do not put wood of any kind on the electric heater.

• Do not cover the heater. It may cause a re.

• Do not use the heater as clothes dryer. It may cause re.

• Never sit on the heater. It is really hot and can cause serious burns.

• Do not use chlorinated water (e.g. From the swimming pool or

jacuzzi) or seawater. It can destroy the heater.

• When installing a new heater, switch the heater on for 30mins. Do not stay

inside the sauna room while performing the operation. See page 33.

• Make sure that no ammable objects have been placed on the heater before

activating the preset time function or the stand-by mode for the remote

operation.

ENGLISH 5

Asentajalle:

• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.

• Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan

käyttöohjeesta. Katso sivu 9.

• Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva

raitisilma ei vaikuta niiden toimintaan. Ohjauspaneeli voidaan asentaa valintasi

mukaan saunan ulko- tai sisäpuolelle.

• Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos sen voi kytkeä

päälle kauko-ohjaimella, on saunan oveen asennettava erillinen ovitunnistin,

joka kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja

saunan ovi avataan

• Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat saunan maksimi- ja

minimikoot. Katso sivu 44

• Varmista, että saunan ilmanvaihto on riittävä ja asianmukainen. Katso sivu 30

SUOMI

For technicians:

• Wiring and repairs must be done by a certied electrician.

• Follow the Minimum Safety Distances when mounting the heater (See page 9).

• The electronic sensor and electronic heating system should be mounted in a way

so that incoming air will not interfere with it. The control unit can be mounted

outside or inside the sauna cabin.

• If this sauna heater is used for public saunas or saunas that may be switched on

by a separate remote-control system, the door of the sauna room must be tted

with an interlock such that the stand-by mode setting for remote operation is

disabled if the sauna door is opened when the stand-by mode setting for remote

operation is set.

• Observe the specications on volumes of the sauna cabin (See page 44 ).

• Observe the specications on ventilation of the sauna cabin (See page 31).

ENGLISH 7

1400mm

200mm

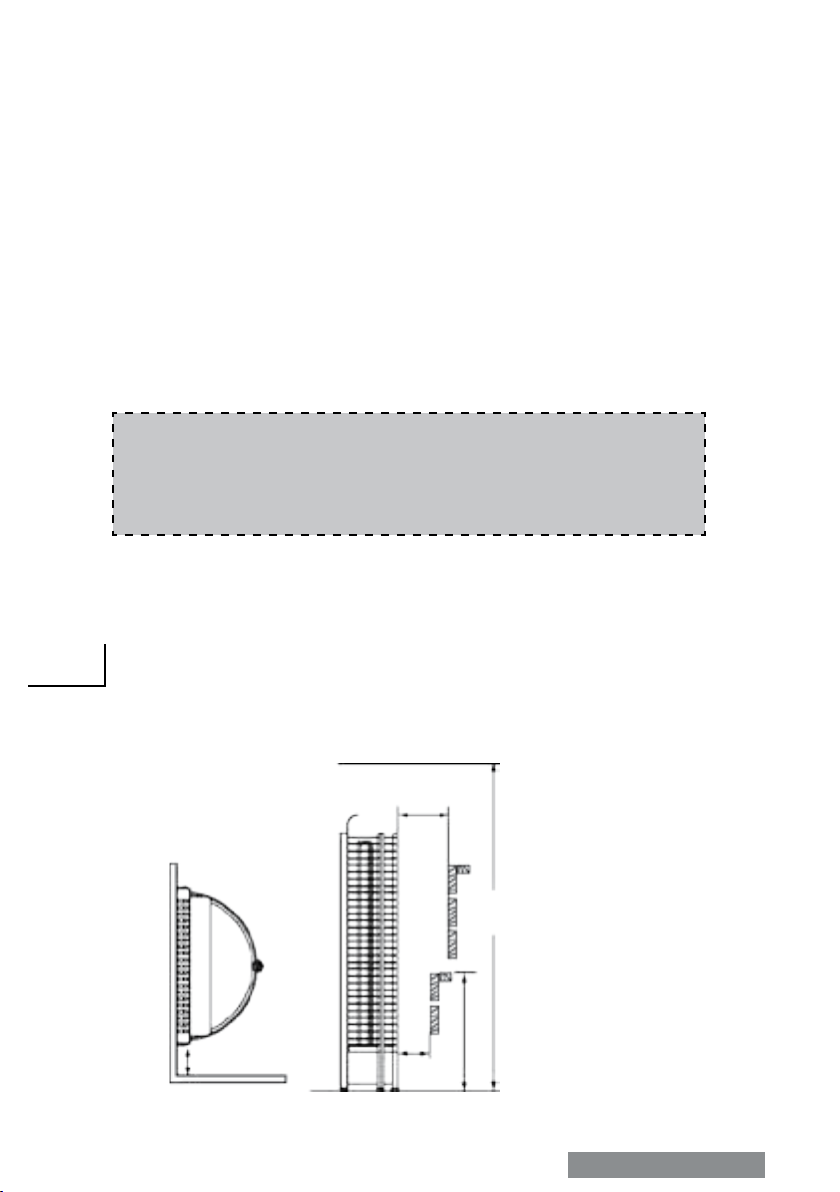

1900

100

max. 750

100

KIUKAAN ASENTAMINEN

Kiuasvoidaansijoittaamihinvainsaunaan,kuitenkinvähimmäisetäisyyksiäturvallisuussyistä

noudattaen (Katso sivu 9). Noudata annettuja kuutiotilavuuksia (Katso sivu 44,

tekniset tiedot). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan enempää

kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa

maissa, laki vaatii kiukaan kiinnittämisen lattiaan.

Kiuas on todella kuuma. Välttyäksesi mahdolliselta kosketukselta kiukaaseen, on

suositeltavaa että asennat myös suojakaiteen.

Kiukaan kytkemisessä on käytettävä H07RN-F kaapelia tai vastaavaa. Kiuaskytkennät

saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden ja luotettavuuden

varmistamiseksi. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu

16, kytkentäkaavio).

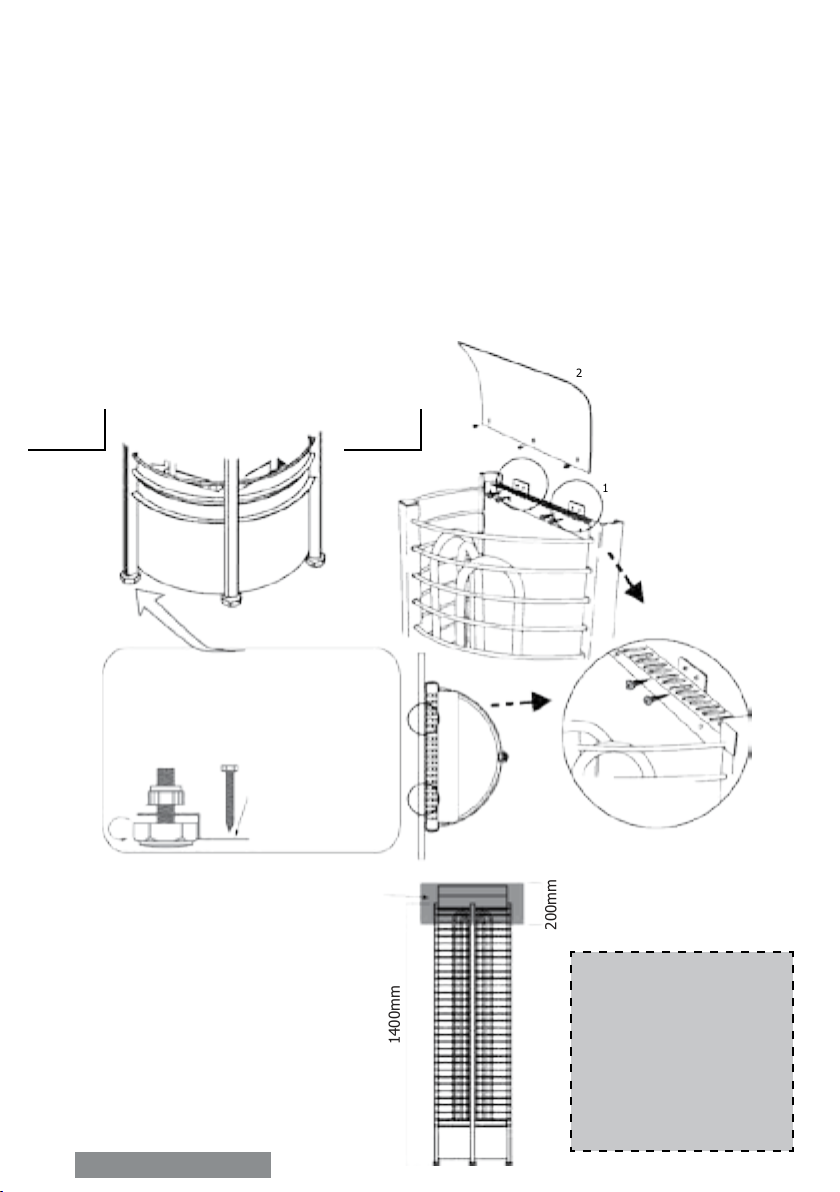

Ruuvattava suoraan

lattiaan estämään

kiukaan liikkuminen.

Must be screwed

directly on the

oor to prevent the

heater from being

accidentally moved.

HUOMIO

Kiinnitä kiuas tarpeeksi

vahvaan seinään. Vahvista

panelointia tarvittaessa.

WARNING

Heater must be xed to the

wall that is strong enough

to support the heater.

Kierrä säätääksesi

korkeuden

Twist to adjust

height.

* Löylynohjain täytyy

kiinnittää kiukaaseen.

* Refelector must be

attached to the heater

Kannattimen tuki seinän sisällä

Bracket support

Kiinnitetään seinään

kannattimesta.

Afx to the wall.

Kuva 1a

Fig. 1a

Kuva 1b

Fig. 1b

8SUOMI | ENGLISH

1900

100

max. 750

100

HEATER INSTALLATION

The heater can be placed wherever in the sauna, but for safety and convenience, follow

the minimum safety distances as provided below (See page 9). Follow the cubic

volumes given in the Technical Data (See page 44). Do not install the heater to the

oor or wall niche. Do not install more than one heater in a sauna room unless you follow

the special instructions for twin-heater installations. In most countries, there is a law that

requires heaters to be screwed to the oor.

The heater gets very hot. To avoid the risk of accidental contact with the heater, it is

recommended that a heater guard be provided.

The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied

electrician must do the installation of the heater to ensure safety and reliability. Improper

electrical connection can cause electric shock or re. Refer to the electrical diagram (See

page 16).

NOTE!

Remove the carton from the heating

elements before installing the heater

as it is only intended to protect them

during shipment.

Minimum safety distances (mm)

Minimisuojaetäisyydet (mm)

HUOM!

Poista suojapahvi vastuksista ennen

asentamista. Pahvi on tarkoitettu

ainoastaan suojaamaan kuljetuksen

ajaksi.

Kuva 2

Fig. 2

SUOMI | ENGLISH 9

KIUASKIVET

Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen

takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintään

kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista

kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Uusia kiviä ladottaessa suositellaan käyttämään

viiltosuojahansikkaita. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu

44).

Julkisessa käytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa vuodessa ja

vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.

HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä vain

sähkökiuaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Väärien kivien käyttö voi

aiheuttaa kuumennusvastusten ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.

KIVIEN LATOMINEN KIUKAASEEN

Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä

ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska

tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen.

Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset

kivet on poistettava. Kivet on ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja

elementit eivät saa koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia

pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilmankiertoa ja

voivat aiheuttaa lämmityselementtien ylikuumenemisen.

Kivet on ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin ulkoapäin

katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee huomattavasti.

HUOM! Takuu ei korvaa kuumennusvastuksia, jotka ovat rikkoutuneet väärän kivilajin käytöstä tai

virheellisen ladonnan aiheuttaman ylikuumenemisen tai sen aiheuttamista mekaanisista vaurioista.

Ennen kivien latomista kiukaaseen tulee kiukaan toimivuus testata. Testattaessa kiuas laitetaan

hetkeksi päälle, jonka aikana kaikkien vastusten tulisi lämmetä.

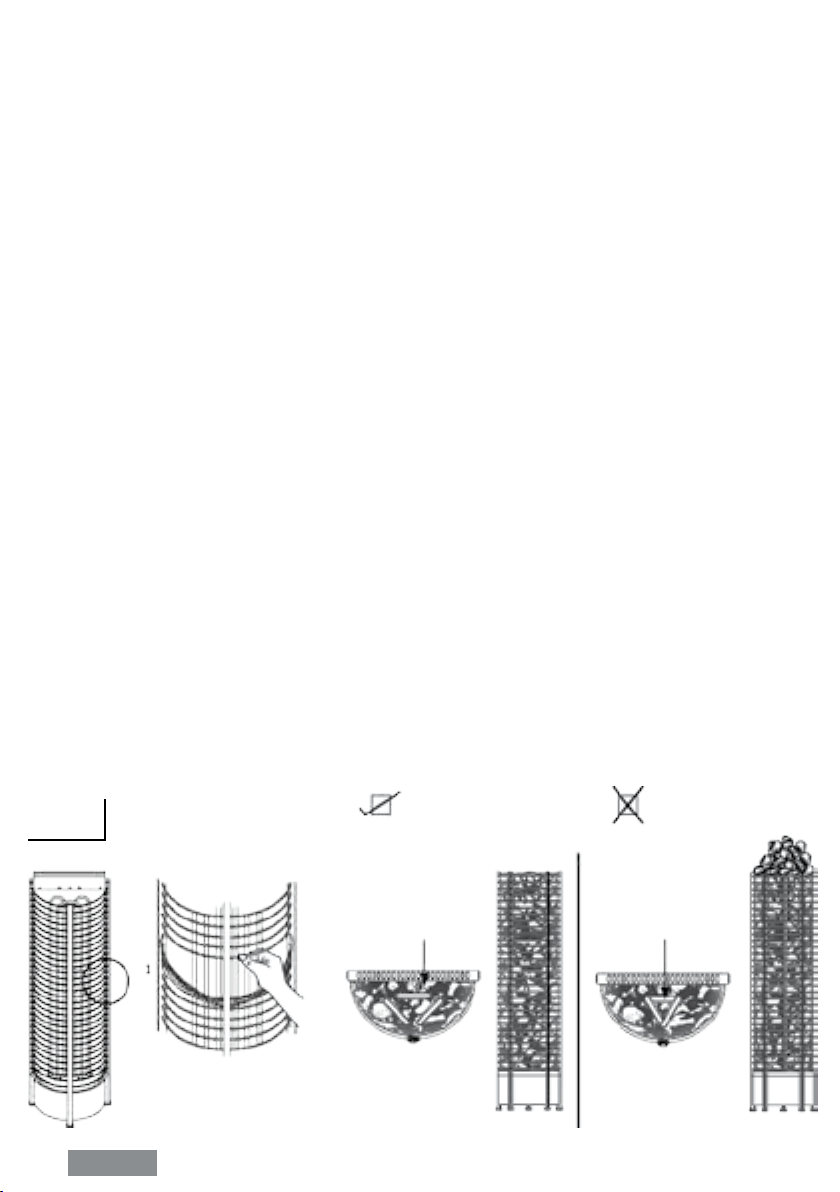

Hyvä ladonta

Good stone arrangement

Ylänäkymä

Top view

Vastus

Heating element

Kivi

Stone

Huono ladonta

Bad stone arrangement

Vastukset näkyvillä

Heating elements exposed

Kuva 3

Fig. 3

Ylänäkymä

Top view

SUOMI

This manual suits for next models

Table of contents

Languages:

Other Sawo Heater manuals

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide
