Sawo CUBOS Series User manual

Congratulations on your purchase of SAWO sauna heater!

Please read the manual carefully before using the heater.

Поздравляем с приобретением электрической печи SAWO для сауны!

Пожалуйста, внимательно ознакомьтесь с руководством перед ее

использованием.

ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ САУНЫ | ELECTRIC SAUNA HEATER

Не предназначена для использования в США, Канаде и Мексике.

Not for use in the USA, Canada and Mexico.

СОВМЕСТИМОСТЬ В РАБОТЕ С SAUNOVA 2.0

User interface to be purchased separately,

interface is not included in the package.

Пульт управления приобретается отдельно.

For control operation. Please refer to Saunova 2.0 control

manual.

Порядок управления описан в руководстве к Saunova 2.0.

CUB3-45Ni2 CUB3-60Ni2 CUB3-75Ni2 CUB3-90Ni2

CUBOS HEATER Ni2

version

Saunova 2.0

COMPATIBLE WITH SAUNOVA 2.0 USER INTERFACE

РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

MANUAL

РУССКИЙ | ENGLISH

СОДЕРЖАНИЕ

ПРОЧТИТЕ РУКОВОДСТВО

И ОЗНАКОМЬТЕСЬ С

ВАЖНЫМИ УКАЗАНИЯМИ

READ THE MANUAL FOR

ADDITIONAL IMPORTANT

INSTRUCTIONS

НЕ НАКРЫВАЙТЕ ПЕЧЬ –

ЭТО МОЖЕТ ПРИВЕСТИ К

ВОЗГОРАНИЮ

COVERING THE HEATER

CAUSES FIRE HAZARD

Техника безопасности....................................................................4

Для пользователей: ...............................................................4

Для технических специалистов: .............................................6

Установка печи..............................................................................8

Камни для печи ...........................................................................10

Загрузка камней в печь ...............................................................10

Установка пульта управления...................................................... 12

Датчик.........................................................................................13

Датчик двери...............................................................................14

Вентилятор (доп. функция).......................................................... 14

Дистанционное управление .........................................................14

Максимальная продолжительность сеанса ................................... 16

Главный переключатель печи...................................................... 16

DIP-переключатель...................................................................... 18

Функции DIP-переключателя .......................................................18

Продолжительность сеанса..........................................................18

Электрическая схема ................................................................... 20

Вентиляция..................................................................................22

Изоляция..................................................................................... 22

Прогрев сауны............................................................................. 24

Требования к качеству воды, подливаемой в печь....................... 24

Техническое обслуживание сауны .............................................. 26

Диагностика ................................................................................28

Уctpahehие Heпoлaдoк ..............................................................30

Другие возможные проблемы ......................................................32

Неисправности обозначаются 4 светодиодными...........................34

Технические характеристики........................................................36

Запчасти для печи Cubos:....................................................... .....36

Техническое обслуживание печи .................................................37

2РУССКИЙ

TABLE OF CONTENT

NOTE!

Warranty is not covering damages

which are caused by installing, using or

maintenance of contrary guidelines in

this manual. Contact for your retailer in

warranty questions.

ВНИМАНИЕ!

На ущерб, причиненный

установкой, использованием или

техническим обслуживанием печи

не в соответствии с указаниями

настоящего руководства, гарантия

не распространяется. По вопросам

гарантииобращайтеськпродавцу.

Safety Instructions .........................................................................5

For user:.................................................................................5

For technicians:.......................................................................7

Heater Installation..........................................................................9

Heater Stones .............................................................................. 11

Loading stones into the heater ..................................................... 11

Installation of the Control Panel..................................................... 12

Sensor......................................................................................... 13

Door Sensor................................................................................. 15

Fan Feature (optional) .................................................................. 15

Remote ON.................................................................................. 15

Maximum Session Time ................................................................ 17

The Heater Main Switch................................................................ 17

DIP Switch................................................................................... 19

DIP Switch Functions.................................................................... 19

Session Time ............................................................................... 19

Electrical Diagram ........................................................................ 20

Air Ventilation .............................................................................. 23

Insulation .................................................................................... 23

Heating of the Sauna Room .......................................................... 25

Quality Requirements for Water Which is Thrown to the Heater ....... 25

Sauna Maintenance ...................................................................... 27

Diagnostic Table........................................................................... 29

Troubleshooting ........................................................................... 31

Other Possible Problems ............................................................... 33

4 LEDs in the Power Controller Identies Errors.............................. 35

Technical Data ............................................................................. 36

Cubos Heater Spareparts: ............................................................. 36

Heater Maintenance ..................................................................... 37

ENGLISH 3

ТЕХНИКА БЕЗОПАСНОСТИ

Перед использованием сауны и при установке печи ознакомьтесь с данными

мерами безопасности.

Для пользователей:

• Данное оборудование не предназначено для использования людьми

(включая детей) с недостаточным опытом или с ограниченными

физическими или умственными способностями, кроме как под строгим

надзором со стороны более опытных пользователей.

• Чистка и обслуживание оборудования не должны выполняться детьми без

контроля взрослых.

• Детям ни при каких обстоятельствах не разрешается играть с

оборудованием.

• Не используйте печь в качестве гриля.

• Не кладите на электрическую печь деревянные предметы.

• Не накрывайте печь. Это может привести к пожару.

• Не используйте печь в качестве сушилки для белья. Это может привести к

пожару.

• Никогда не садитесь на печь. Она нагревается до очень высоких

температур, и вы можете получить сильный ожог.

• Не используйте морскую или хлорированную воду (например, из

плавательного бассейна или джакузи). Из-за этого печь может выйти из

строя.

• После установки новой печи включите ее на 30 минут. На это время

покиньте сауну. см. стр. 24.

• Перед включением режима с предварительно установленным таймером или

режима дистанционного управления убедитесь, что на печи отсутствуют

воспламеняющиеся предметы.

4РУССКИЙ

SAFETY INSTRUCTIONS

Please take note of these safety precautions before using the sauna or when installing

the heater.

For user:

• This product is not designed to be used by persons (including children)

with limited physical or mental abilities and limited experience and

knowledge except under close supervision by a responsible person

with knowledge and experience or having been advised by such person.

• Cleaning and user maintenance shall not be made by children without

supervision.

• Under no circumstances should children be allowed to play with the device.

• Do not use the heater as a grill.

• Do not put wood of any kind on the electric heater.

• Do not cover the heater. It may cause a re.

• Do not use the heater as clothes dryer. It may cause re.

• Never sit on the heater. It is really hot and can cause serious burns.

• Do not use chlorinated water (e.g. From the swimming pool or

jacuzzi) or seawater. It can destroy the heater.

• When installing a new heater, switch the heater on for 30mins. Do not stay

inside the sauna room while performing the operation. See page 25.

• Make sure that no ammable objects have been placed on the heater before

activating the preset time function or the stand-by mode for the remote

operation.

ENGLISH 5

Для технических специалистов:

• Работы по электромонтажу и ремонту должны выполняться

квалифицированным электриком.

• При установке печи соблюдайте рекомендации по минимальным

безопасным расстояниям (см. стр. 9).

• Электронный датчик и электронная нагревательная система должны

располагаться таким образом, чтобы входящие потоки воздуха их не

задевали. Панель управления может быть установлена как снаружи так и

внутри сауны.

• Если печь используется для общественных саун или таких, которые могут

включаться с помощью выносной системы дистанционного управления,

дверь сауны должна быть оборудована механизмом блокировки, чтобы

при включении режима готовности к дистанционному управлению он

отключался при открывании двери.

• Следуйте рекомендациям относительно объемов сауны (см. стр. 36).

• Следуйте рекомендациям по вентиляции сауны (см. стр. 22).

6РУССКИЙ

For technicians:

• Wiring and repairs must be done by a certied electrician.

• Follow the Minimum Safety Distances when mounting the heater (See page 9).

• The electronic sensor and electronic heating system should be mounted in a way

so that incoming air will not interfere with it. The control unit can be mounted

outside or inside the sauna cabin.

• If this sauna heater is used for public saunas or saunas that may be switched on

by a separate remote-control system, the door of the sauna room must be tted

with an interlock such that the stand-by mode setting for remote operation is

disabled if the sauna door is opened when the stand-by mode setting for remote

operation is set.

• Observe the specications on volumes of the sauna cabin (See page 36).

• Observe the specications on ventilation of the sauna cabin (See page 23).

ENGLISH 7

УСТАНОВКА ПЕЧИ

Печь можно установить в любом месте сауны, однако в целях безопасности и удобства

необходимо соблюдать указанные ниже минимально допустимые расстояния (см.

стр. 9). Соблюдайте требования, указанные в таблице технических характеристик

(см. стр. 36) для объема вашей сауны. Не устанавливайте печь в нише пола или

стены. Если нет особых указаний по установке второй печи, установка более одной

печи не допускается. Во многих странах действует закон, согласно которому печи

должны быть прикручены к полу.

Печка нагревается до очень высоких температур. Чтобы избежать случайного

контакта с печью, рекомендуется установить ограждение.

Необходимо использовать кабель типа HO7RN-F или его аналог. В целях

обеспечения безопасности и надежности установка печи должна выполняться

квалифицированным электриком. Неправильное подключение может вызвать удар

током или пожар. См. электрическую схему (см. стр. 20).

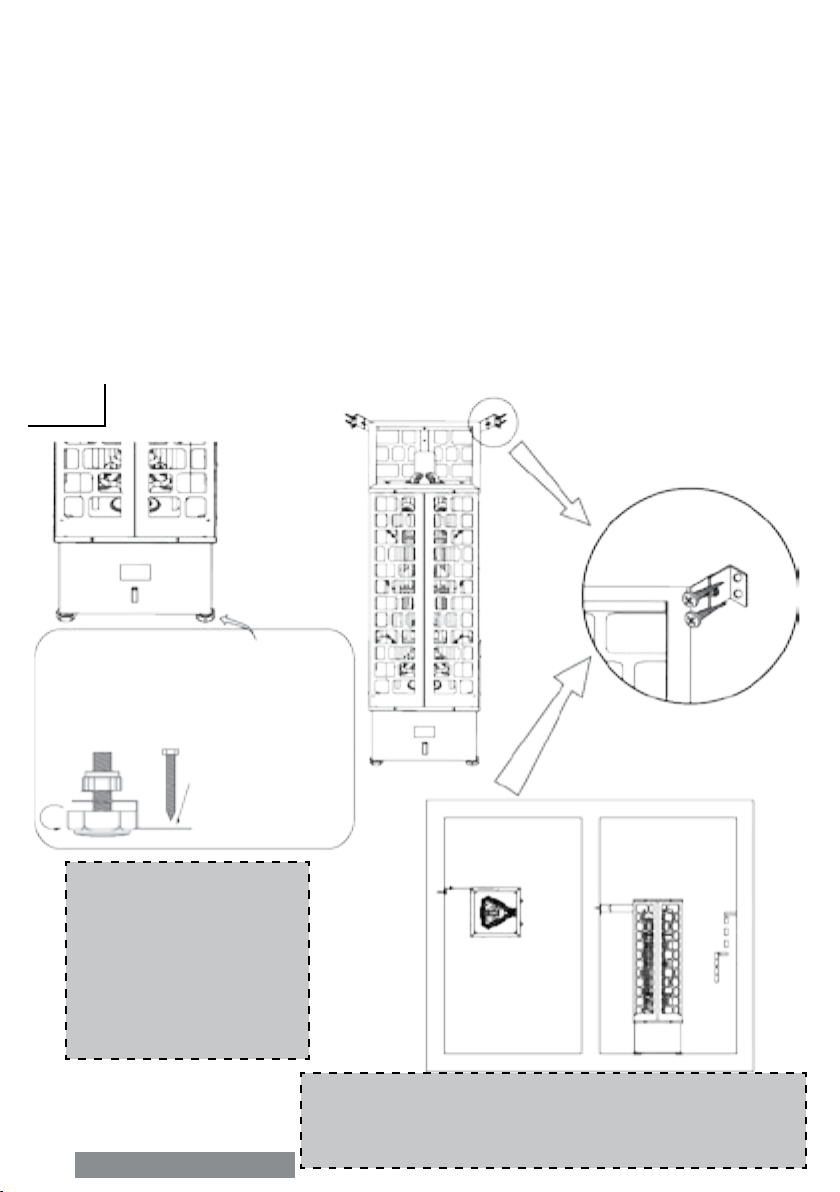

ВИД СБОКУ

ВИД СВЕРХУ

Рис. 1

Fig. 1

Поверните для

регулировки

высоты.

Twist to adjust

height.

Опорные скобы

Bracket support

NOTE!

Heater must be xed to the

wall that is strong enough to

support the heater.

NOTE!

For wall and corner installation, check

separate manual included in the

protective cover accessory.

ВНИМАНИЕ!

Для настенной и угловой установки

проверьте отдельное руководство,

входящее в аксессуар: защитную

крышку.

ВНИМАНИЕ!

Печь нужно закреплять у

достаточно прочной стены,

способной ее выдержать.

Для предотвращения

случайного

перемещения печи ее

следует привинтить

прямо к полу.

Must be screwed

directly on the oor

to prevent the heater

from being accidentaly

removed.

8РУССКИЙ | ENGLISH

HEATER INSTALLATION

The heater can be placed wherever in the sauna, but for safety and convenience, follow

the minimum safety distances as provided below (See page 9). Follow the cubic

volumes given in the Technical Data (See page 36). Do not install the heater to the

oor or wall niche. Do not install more than one heater in a sauna room unless you follow

the special instructions for twin-heater installations. In most countries, there is a law that

requires heaters to be screwed to the oor.

The heater gets very hot. To avoid the risk of accidental contact with the heater, it is

recommended that a heater guard be provided.

The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied

electrician must do the installation of the heater to ensure safety and reliability. Improper

electrical connection can cause electric shock or re. Refer to the electrical diagram (See

page 20).

NOTE!

Remove the carton from the heating

elements before installing the heater as

it is only intended to protect them during

shipment.

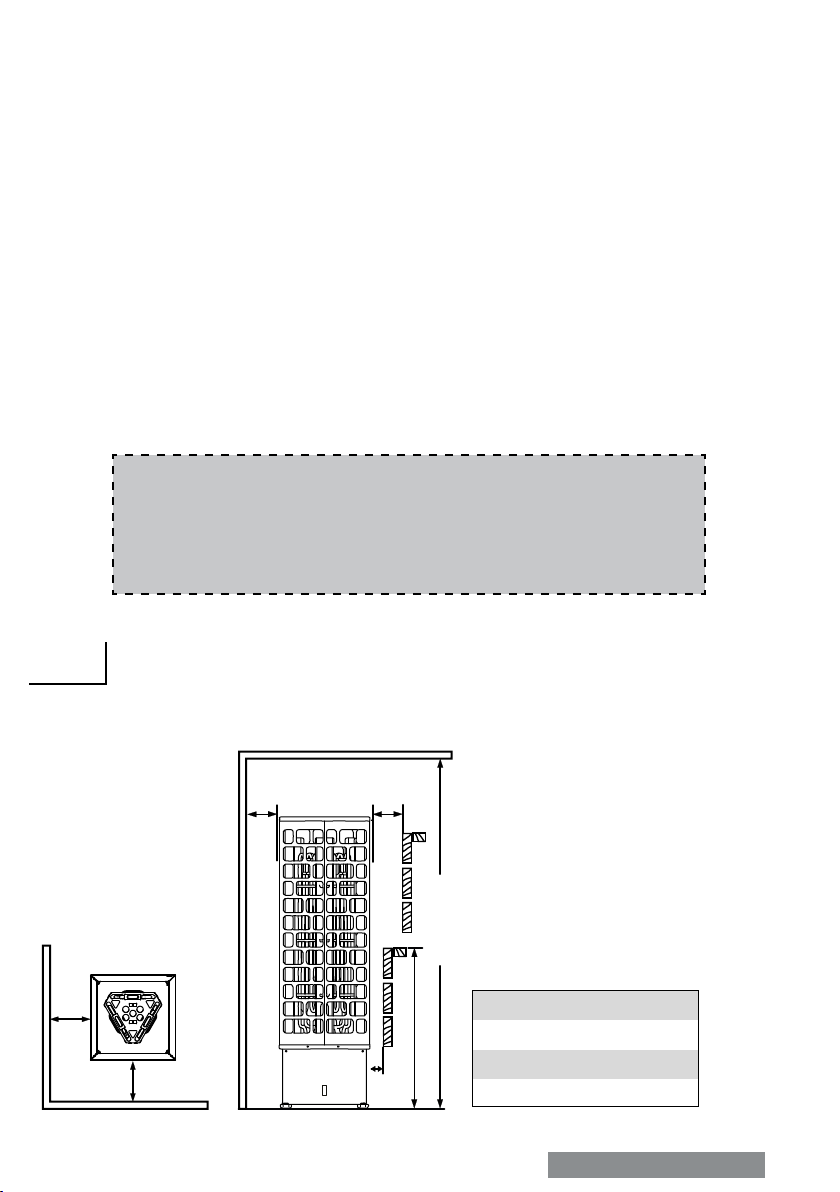

Minimum safety distances (mm)

Минимальные безопасные расстояния (мм)

ВНИМАНИЕ!

Перед установкой печи вытащите

из нагревательных элементов

весь картон – он предназначен

для защиты исключительно при

транспортировке.

Рис. 2

Fig. 2

A B

100

125

1900

CUB3-45Ni2

CUB3-60Ni2

CUB3-75Ni2

CUB3-90Ni2

max. 700

РУССКИЙ | ENGLISH

КАМНИ ДЛЯ ПЕЧИ

Загружаемые в печь камни должны сохранять достаточно тепла для эффективного испарения

попадающей на них воды и поддержания необходимой влажности в сауне. Замена камней

производится раз в год или после 500 часов эксплуатации (в зависимости от того, какое

условие наступает раньше). Мелкие осколки, отколовшиеся от камней, необходимо удалять

и заменять новыми, как указано в руководстве. При загрузке камней рекомендуется надеть

защитные перчатки для предотвращения порезов. Необходимое количество камней указано

в таблице технических характеристикна см. стр. 36 настоящего руководства.

ВНИМАНИЕ! Никогда не используйте печь без камней – это может привести

к пожару. Используйте только камни, рекомендованные SAWO. Использование

других камней может повредить нагревательные элементы и лишить вас гарантии

на печь. Не используйте керамические или другие искусственные камни!

ЗАГРУЗКА КАМНЕЙ В ПЕЧЬ

Рекомендуется промыть все камни перед загрузкой их в печь для удаления пыли и загрязнений,

которые могут вызвать неприятные запахи при первых использованиях печи. Важно загружать

камни таким образом, чтобы не блокировать свободную циркуляцию воздуха. Размещайте

камни в печи так, чтобы нагревательные элементы не были видны ни под каким углом. Не

загружайте крупные камни, которые не помещаются между нагревательными элементами. Не

загружайте в печь маленькие камни и осколки диаметром менее 35 мм, поскольку они могут

блокировать циркуляцию воздуха и привести к перегреву нагревательных элементов, а также

к их возможному выходу из строя. Размещайте камни в печи так, чтобы нагревательные

элементы не были видны ни под каким углом. Если нагревательные элементы будут

соприкасаться друг с другом, это значительно сократит их срок службы.

ВНИМАНИЕ! Поломка нагревательного элемента в связи с перегревом, вызванным

использованием камней, не предназначенных для печи, или в связи с неправильной загрузкой

камней, не является гарантийным случаем.

Перед загрузкой камней электрик должен проверить работу печи.

Проверку можно выполнить путем включения печи на короткое время без камней иубедившись,

что все нагревательные элементы нагреваются.

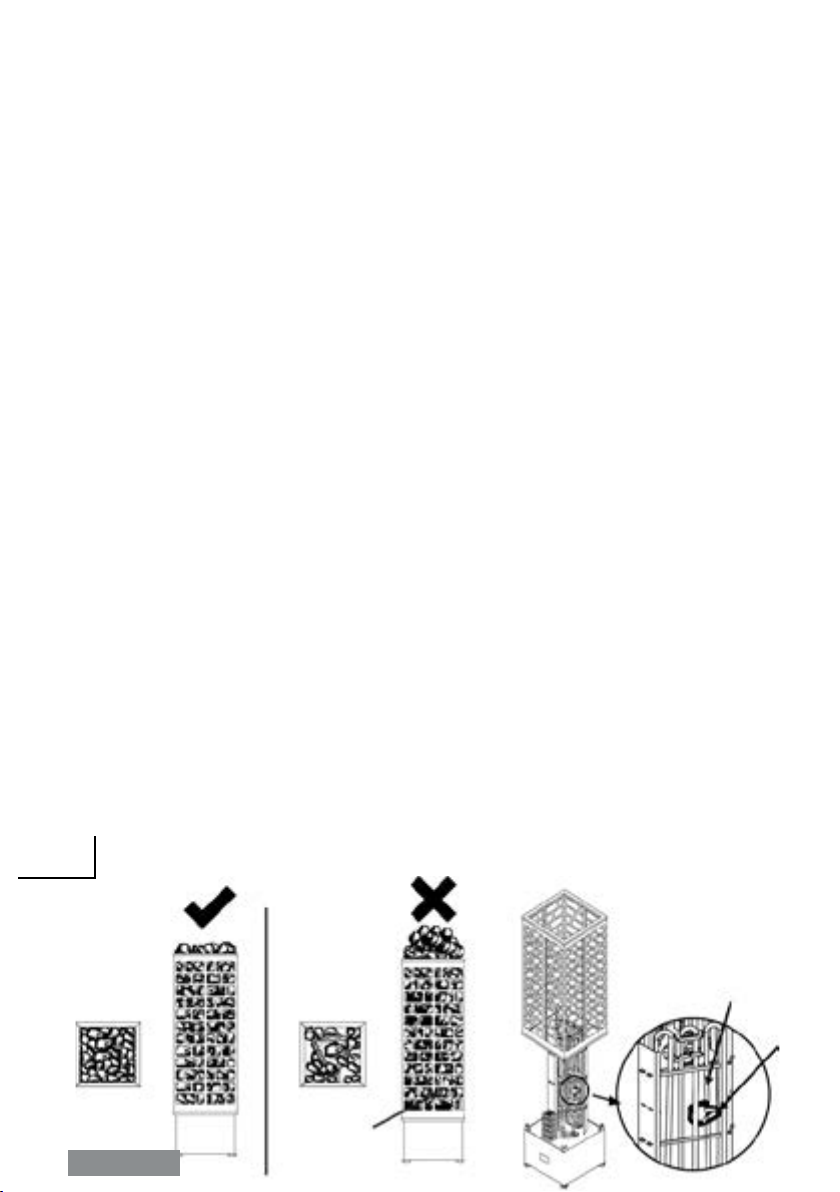

Рис. 3

Fig. 3

Чтобы нагревательные элементы не соприкасались друг с другом, разместите между

ними три дополнительных разделительных вставки. Не кладите камни внутрь фиксатора

нагревательных элементов, только вокруг него и сверху.

ВИД СВЕРХУ

Top view ВИД СВЕРХУ

Top view

Правильное

расположение камней

Good stone arrangement

Неправильное

расположение камней

Bad stone arrangement

Нагревательные

элементы видны

Heating elements

exposed

Не кладите камни внутрь

держателя нагревательных

элементов.

Do not put stones inside the

heating element holder.

Камни

Stone

Нагревательные

элементы

Heating element

10 РУССКИЙ

This manual suits for next models

Table of contents

Languages:

Other Sawo Heater manuals

Popular Heater manuals by other brands

oventrop

oventrop Regucor Series quick start guide

Blaze King

Blaze King CLARITY CL2118.IPI.1 Operation & installation manual

ELMEKO

ELMEKO ML 150 Installation and operating manual

BN Thermic

BN Thermic 830T instructions

KING

KING K Series Installation, operation & maintenance instructions

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Installation instructions and owner's manual

Well Straler

Well Straler RC-16B user guide

EUROM

EUROM 333299 instruction manual

Heylo

Heylo K 170 operating instructions

Eterna

Eterna TR70W installation instructions

Clarke

Clarke GRH15 Operation & maintenance instructions

IRSAP

IRSAP The Radiator Company Ovali Fitting instructions

Empire Heating Systems

Empire Heating Systems WCC65 Installation and owner's instructions

Wetekom

Wetekom 92 86 43 Original instructions

Desa

Desa SPC170-F owner's manual

Watlow

Watlow Watrod Electric Tubular Heaters Specifications

Haverland

Haverland ECO-DRY GPS Series Instruction & installation manual

Stelpro

Stelpro ASILVC2060 Series user guide
