Betriebsanleitung SATA spray master RP Betriebsanleitung SATA spray master RP

Inhaltsverzeichnis [Originalfassung: Deutsch]

1. Allgemeine Informationen........5

2. Sicherheitshinweise.................7

3. Bestimmungsgemäße

Verwendung ............................9

4. Beschreibung ..........................9

5. Lieferumfang ...........................9

6. Aufbau...................................10

7. Technische Daten..................10

8. Betrieb...................................11

9. Wartung und Instandhal-

tung .......................................14

10. PegeundLagerung.............18

11. Störungen..............................19

12. Entsorgung............................21

13. Kundendienst ........................21

14. Zubehör.................................21

15. Ersatzteile..............................21

16. EU Konformitätserklärung .....22

Zuerst lesen!

Vor Inbetriebnahme und Betrieb diese Betriebsanleitung vollständig und

sorgfältig durchlesen. Die Sicherheits- und Gefahrenhinweise beachten!

Diese Betriebsanleitung sowie die Betriebsanleitung der Spritzpistole

immer beim Produkt oder an einer jederzeit für jedermann zugänglichen

Stelle aufbewahren!

1. Allgemeine Informationen

1.1. Einleitung

Diese Betriebsanleitung enthält wichtige Informationen für den Betrieb

der SATA spray master RP, im Folgenden Lackierpistole genannt. Ebenso

werdenInbetriebnahme,WartungundInstandhaltung,PegeundLage-

rung sowie Störungsbehebung beschrieben.

1.2. Zielgruppe

Diese Betriebsanleitung ist bestimmt für

■Fachkräfte des Maler- und Lackiererhandwerks.

■Geschultes Personal für Lackierarbeiten in Industrie- und Handwerks-

betrieben.

1.3. Unfallverhütung

GrundsätzlichsinddieallgemeinensowiedielandesspezischenUnfall-

verhütungsvorschriften und die entsprechenden Werkstatt- und Betriebs-

schutzanweisungen einzuhalten.

[A | DE] Betriebsanleitung | deutsch

Betriebsanleitung SATA spray master RP

1.4. Zubehör, Ersatz- und Verschleißteile

Grundsätzlich sind nur Original-Zubehör, Ersatz-und Verschleißteile von

SATA zu verwenden. Zubehörteile, die nicht von SATA geliefert wurden,

sind nicht geprüft und nicht freigegeben. Für Schäden, die durch die Ver-

wendung nicht freigegebener Zubehör, Ersatz-und Verschleißteile ent-

standen sind, übernimmt SATA keinerlei Haftung.

1.5. Gewährleistung und Haftung

Es gelten die Allgemeinen Geschäftsbedingungen von SATA und ggf.

weitere vertragliche Absprachen sowie die jeweils gültigen Gesetze.

SATA haftet nicht bei

■Nichtbeachtung der Betriebsanleitung

■Nichtbestimmungsgemäßer Verwendung des Produkts

■Einsatz von nicht ausgebildetem Personal

■Nichtverwendung von persönlicher Schutzausrüstung

■Nichtverwendung von Original-Zubehör, Ersatz-und Verschleißteile

■Eigenmächtigen Umbauten oder technischen Veränderungen

■Natürlicher Abnützung/Verschleiß

■Gebrauchsuntypischer Schlagbelastung

■Montage- und Demontagearbeiten

■Reinigen der Displayscheibe mit spitzen, scharfen oder rauen Gegen-

ständen

1.6. Angewandte Richtlinien, Verordnungen und Normen

EN 60079-0:2013, EN 60079-11:2012, EN 60079-26:2015

Explosionsgefährdete Bereiche Teil 0: Betriebsmittel – Allgemeine Anfor-

derungen

Richtlinie 2014/34/EU

Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in

explosionsgefährdeten Bereichen (ATEX)

Richtlinie 2006/42/EG

Maschinenrichtlinie

DIN EN 1127-1:2011 Teil 1

Explosionsschutz Teil 1: Grundlagen und Methodik

DIN EN 13463-1:2009 Teil 1

Nicht elektrische Geräte für den Einsatz in explosionsgefährdeten Berei-

chen Teil 1: Grundlagen und Anforderungen

DIN EN ISO 12100:2011

Betriebsanleitung SATA spray master RP Betriebsanleitung SATA spray master RP

Sicherheit von Maschinen, Allgemeine Anforderungen

DIN EN 1953:2013

Spritz- und Sprühgeräte für Beschichtungsstoffe – Sicherheitsanforderun-

gen

DIN 31000:2011

„Allgemeine Leitsätze für das sicherheitsgerechte Gestalten technischer

Erzeugnisse“

2. Sicherheitshinweise

Sämtliche nachstehend aufgeführten Hinweise lesen und einhalten. Nicht-

einhaltung oder fehlerhafte Einhaltung können zu Funktionsstörungen

führen oder schwere Verletzungen bis hin zum Tod verursachen.

2.1. Anforderungen an das Personal

Die Lackierpistole darf nur von erfahrenen Fachkräften und eingewiese-

nem Personal verwendet werden, die diese Betriebsanleitung vollständig

gelesen und verstanden haben. Personen, deren Reaktionsfähigkeit

durch Drogen, Alkohol, Medikamente oder auf andere Weise herabge-

setzt ist, ist der Umgang mit der Lackierpistole untersagt.

2.2. Persönliche Schutzausrüstung

Bei Verwendung der Lackierpistole sowie bei der Reinigung und Wartung

immer zugelassenen Atem- und Augenschutz sowie Gehörschutz, geeig-

nete Schutzhandschuhe, Arbeitskleidung und Sicherheitsschuhe tragen.

2.3. Verwendung in explosionsgefährdeten Bereichen

Gefahr!

Lebensgefahr durch explodierende Lackierpistole

Durch Verwendung der Lackierpistole in explosionsgefährdeten Berei-

chen der Ex-Zone 0 kann es zur Explosion kommen.

→Die Lackierpistole niemals in explosionsgefährdeten Bereichen der

Ex-Zone 0 bringen.

Die Lackierpistole ist zur Verwendung/Aufbewahrung in explosionsge-

fährdeten Bereichen der Ex-Zone 1 und 2 zugelassen.

Bereichscode:

Ex II 2GT4

EX-Zeichen

Gerätegruppe

Betriebsanleitung SATA spray master RP

Gerätekategorie

Kategorie Gas

Temperaturklasse

2.4. Sicherheitshinweise

Technischer Zustand

■Lackierpistole niemals bei Beschädigung oder fehlenden Teilen in

Betrieb nehmen.

■Lackierpistole bei Beschädigung sofort außer Betrieb nehmen, von der

Druckluftversorgung trennen und vollständig entlüften.

■Lackierpistole niemals eigenmächtig umbauen oder technisch verän-

dern.

■Lackierpistole mit allen angeschlossenen Komponenten vor jedem

Gebrauch auf Beschädigungen und festen Sitz überprüfen und gegebe-

nenfalls instand setzen.

Arbeitsmaterialien

■Die Verarbeitung von säure- oder laugenhaltigen Spritzmedien ist

verboten.

■Die Verarbeitung von Lösemittel mit Halogenkohlenwasserstoffen,

Benzin, Kerosin, Herbiziden, Pestiziden und radioaktiven Substanzen

ist verboten. Halogenisierte Lösemittel können zu explosiven und ät-

zenden chemischen Verbindungen führen.

■Die Verarbeitung von aggressiven Stoffen, die große, scharfkantige

und schmirgelnde Pigmente enthalten, ist verboten. Dazu gehören

beispielsweise verschiedene Klebstoffarten, Kontakt- und Dispersi-

onskleber, Chlorkautschuk, putzähnliche Materialien und mit groben

Faserstoffen gefüllte Farben.

■Ausschließlich die zum Arbeitsfortschritt notwendige Menge an Löse-

mittel, Farbe, Lack oder anderer gefährlicher Spritzmedien in die Ar-

beitsumgebung der Lackierpistole bringen. Diese sind nach Arbeitsende

in bestimmungsgemäße Lagerräume zu bringen.

Betriebsparameter

■Die Lackierpistole darf nur innerhalb der auf dem Typenschild angege-

benen Parameter betrieben werden.

Angeschlossene Komponenten

■Ausschließlich SATA Original-Zubehör- und Ersatzteile verwenden.

■Die angeschlossenen Schläuche und Leitungen müssen den beim

Betrieb zu erwartenden thermischen, chemischen und mechanischen

Betriebsanleitung SATA spray master RP Betriebsanleitung SATA spray master RP

Beanspruchungen sicher Stand halten.

■Unter Druck stehende Schläuche können beim Lösen durch peitschen-

artige Bewegungen zu Verletzungen führen. Vor dem Lösen Schläuche

immer vollständig entlüften.

Reinigung

■Niemals säure- oder laugenhaltige Reinigungsmedien für die Reinigung

der Lackierpistole verwenden.

■Niemals auf halogenisierten Kohlenwasserstoffen basierende Reini-

gungsmedien verwenden.

Einsatzort

■Lackierpistole niemals im Bereich von Zündquellen wie offene Feuer,

brennende Zigaretten oder nicht explosionsgeschützte elektrische

Einrichtungen verwenden.

■Lackierpistole nur in gut belüfteten Räumen verwenden.

Allgemein

■Lackierpistole niemals auf Lebewesen richten.

■Die örtlichen Sicherheits-, Unfallverhütungs-, Arbeitsschutz- und Um-

weltschutzvorschriften einhalten.

■Unfallverhütungsvorschriften einhalten.

3. Bestimmungsgemäße Verwendung

Die Lackierpistole dient zum Auftragen von Farben und Lacken sowie

Beizen und Lasuren, je nach Düsengröße bis zu einer max. Viskosität von

ca. 150 sec. im DIN 4 mm Auslaufbecher, auf geeignete Substrate.

4. Beschreibung

Die zum Lackieren benötigte Druckluft wird am Druckluftanschluss zuge-

führt. Durch Betätigung des Abzughebels zum ersten Druckpunkt wird die

Vorluftsteuerung aktiviert. Beim weiteren Durchziehen des Abzughebels

wirddieFarbnadelausderFarbdüsegezogen,dasSpritzmediumießt

aus der Farbdüse und wird durch die aus der Luftdüse strömende Druck-

luft zerstäubt.

5. Lieferumfang

■Lackierpistole mit Düsensatz RP und Aluminium Fließbecher mit Luft-

reglerarmatur und Manometer (0–1,6 bar)

■Sicherheitsüberdruckventil

■Becherluftschlauch

■Werkzeugsatz

■Betriebsanleitung

Betriebsanleitung SATA spray master RP

Nach dem Auspacken prüfen:

■Lackierpistole beschädigt

■Lieferumfang vollständig

6. Aufbau

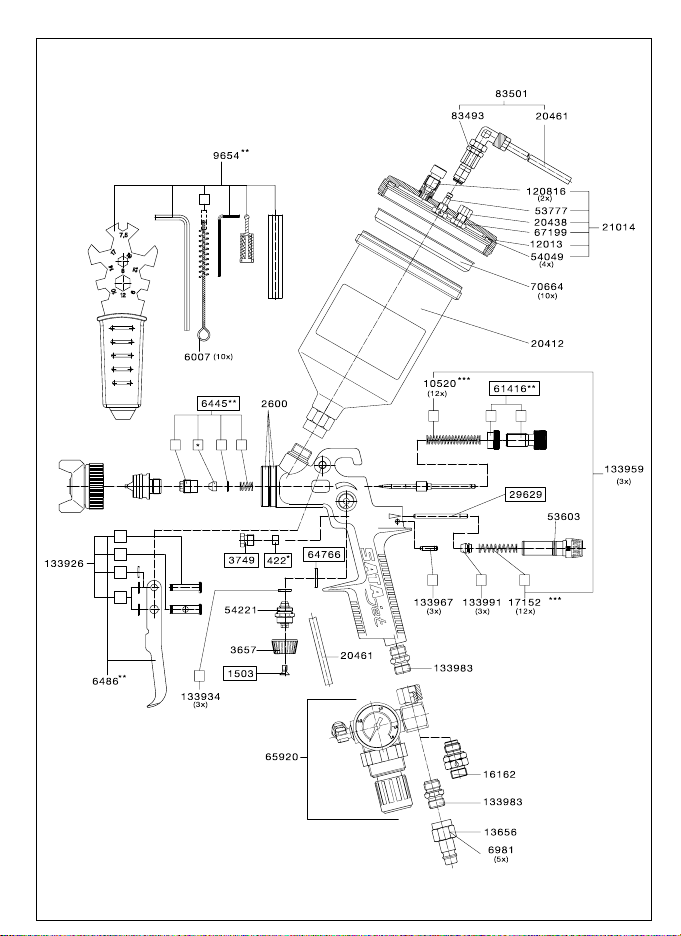

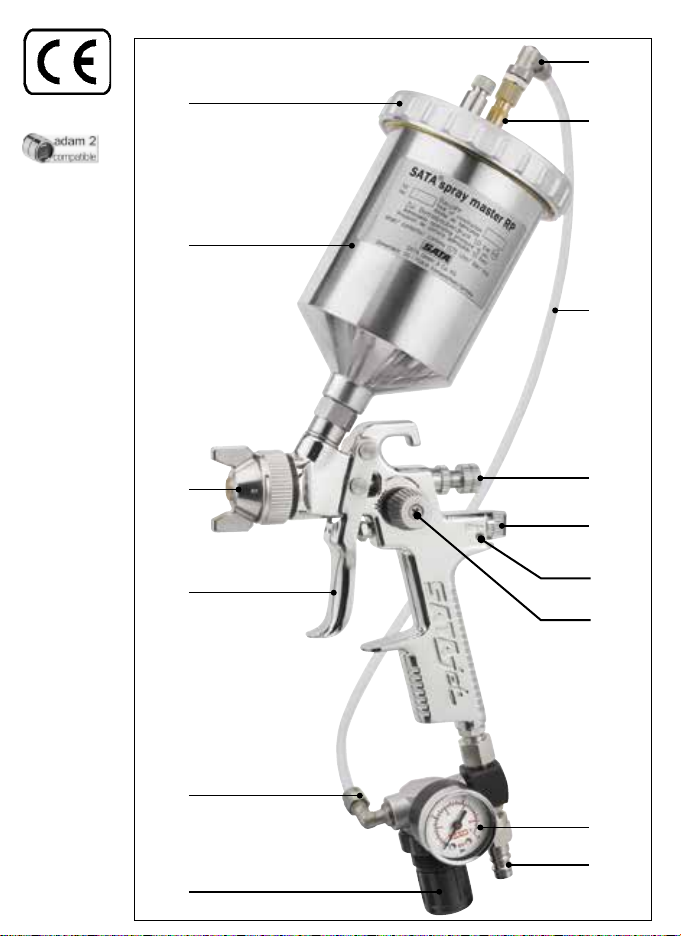

6.1. Lackierpistole

[1-1] Schnellkupplungsanschluß

für SM Druckbecher mit

Rückschlagventil

[1-2] Sicherheits- und Entlüf-

tungsventil

[1-3] Becherluftschlauch

[1-4] Materialmengenregulierung

mit Gegenmutter

[1-5] Druckluftmikrometer

[1-6] Arretierschraube

[1-7] Stufenlose Rund-/Breit-

strahlregulierung

[1-8] Manometer für Becherin-

nendruck

[1-9] Luftanschluß

[1-10] Regelknopf

[1-11] Sicherheitsventil für Regel-

armatur

[1-12] Abzugsbügel

[1-13] Düsensatz

[1-14] Druckbecher

[1-15] Schraubdeckel

7. Technische Daten

Benennung RP

Empfohlener Pistoleneingangs-

druck

1,0 bar - 2,0 bar

Max. Pistoleneingangsdruck 10,0 bar

Max. Betriebsüberdruck Luft 3,0 bar

Max. Becherüberdruck 1,7 bar

Druck im Becher stufenlos 0 - 1,7 bar

Empfohlener Spritzabstand 17 cm - 21 cm

Luftverbrauch 150 - 230 Nl/min bei 1 - 2 bar

Max. Temperatur des Materials 50 °C

Gewicht (ohne Material)

Aluminiumießbecher750ml

1.300 g

Other manuals for spray master RP

Table of contents

Languages:

Other SATA Paint Sprayer manuals

SATA

SATA SATAjet K 1800 spray mix User manual

SATA

SATA GR-92 User manual

SATA

SATA SATAjet 1500 B User manual

SATA

SATA SATAJET 3000 K RP/HVLP User manual

SATA

SATA SATAjet 4000 B User manual

SATA

SATA spray master RP User manual

SATA

SATA UBE User manual

SATA

SATA SGE User manual

SATA

SATA minijet 4400 B User manual

SATA

SATA H NR 95 User manual

SATA

SATA SATAgraph 1 User manual

SATA

SATA jet H User manual

SATA

SATA SATAjet 4800 K spray mix User manual

SATA

SATA SATAjet 20 B User manual

SATA

SATA SATAjet 4000 B User manual

SATA

SATA SATAJET 3000 K RP/HVLP User manual

SATA

SATA SATAjet 3000 K spray mix User manual

SATA

SATA SATAjet 4000 Series User manual

SATA

SATA SATAJET 3000 K RP/HVLP User manual

SATA

SATA SATAjet 2000 LAB HVLP User manual

SATA

SATA RPS 0,3 I minijet User manual

SATA

SATA Paint set 10 User manual

SATA

SATA jet 20 B User manual

SATA

SATA satajet 1000 b User manual

Popular Paint Sprayer manuals by other brands

SNOWJOE

SNOWJOE Sunjoe 24V-GS-LTW-RM Operator's manual

Graco

Graco 246737 Repair and parts

Binks

Binks SV100 Service manual

Fimco

Fimco LG-4-3-1 owner's manual

AG SPRAY

AG SPRAY FS-ATV-25BL owner's manual

Nordson

Nordson MicroMax 2 manual

Bonide

Bonide 051 Operation and service instructions

zogics

zogics Z-DAS instruction manual

KISANKRAFT

KISANKRAFT KK-KBS-165 Operation manual

Matrix

Matrix SG 650 Translation of the original instructions

Anest Iwata

Anest Iwata SGA-3 Installation, use & maintenance instruction manual

paasche

paasche VV Instructions and parts list

Carlisle

Carlisle DeVilbiss JGA-510 Service manual

Gardena

Gardena 11120 Operator's manual

Conrad

Conrad Hobby Airbrush K3 operating instructions

wiwa

wiwa 14025 R/F operating manual

Graco

Graco EM 390 Instructions-parts list

DeVilbiss

DeVilbiss LUNA2i Operation manual
