Samsung SyncMaster 400UXN-2 User manual

LCD MONITOR

quick start guide

400UX-2 400UXN-2 460UX-2 460UXN-2

Introduction

Contenu de l'emballage

Remarque

VeuillezvousassurerquelescomposantssuivantssontbieninclusavecvotreaffichageLCD.

Le cas échéant, contactez votre revendeur.

Contactez un revendeur local pour acheter des éléments en option.

Vérification du contenu de l'emballage

Enlevez le verrou de la boîte d'emballage, comme illustré dans la figure ci-dessus.

Soulevez la boîte d'embal-

lage en tenant les rainures

de part et d'autre de celle-

ci.

Vérification du contenu de

l'emballage. Retirez le polystyrène et

l'emballage en plastique.

Remarque

• Après avoir tout déballé, veillez à vérifier le contenu de l'emballage.

• Gardez la boîte pour le transport futur du produit.

Déballage

Affichage LCD

Manuels

Guide d'installation rapide Carte de garantie

(Non disponible partout)

Manuel d'utilisation

CD du logiciel MagicInfo,

CD du manuel de Magi-

cInfo

(Applicable uniquement

pour le modèle UXN-2)

Câbles

Cordon d'alimentation

Autres

Télécommande

(BP59-00138A)

Piles (AAA X 2)

(Non disponible partout)

JackadaptateurBNC/RCA

(Applicable uniquement

pour le modèle UX-2)

Vendu séparément

Câble D-Sub Câble DVI Câble LAN

(Applicable uniquement

pour le modèle UXN-2)

Introduction

Vendu séparément

Kit de fixation au mur Câble RGB vers BNC Câble BNC vers BNC

(Applicable uniquement

pour le modèle UX-2)

Câble RGB vers Compo-

nent Kit de Support provisoire

Votre écran LCD

Avant

MENU bouton [MENU]

Ouvre le menu à l'écran et quitte le menu. Egalement utilisé pour quitter le

menu OSD ou revenir au menu précédent.

Boutons de navigation (haut-bas)

Se déplace verticalement d'une option de menu à une autre ou règle les

valeurs de menu sélectionnées.

Bouton Gauche-Droite / Bouton Volume

Se déplace horizontalement d'une option de menu à une autre ou règle les

valeurs de menu sélectionnées. Si les fonctions OSD ne s'affichent pas à

l'écran, appuyez sur le bouton pour régler le volume.

ENTER bouton [ENTER]

Introduction

Permet d'activer un élément de menu mis en surbrillance.

SOURCE bouton [SOURCE]

SOURCE llume l’indicateur du signal d’entrée en cours de présentation.

Permet de sélectionner la source d'entrée à laquelle un périphérique ex-

terne est connecté.

[PC] →[DVI] →[AV] →[Composant] →[HDMI] →[MagicInfo]

Remarque

• Le mode BNC ne sera pas activé sur le modèle UXN-2.

•MagicInfo prend uniquement en charge le modèle UXN-2.

Bouton PIP

Appuyez sur le bouton PIP pour activer/désactiver PIP.

Puisque le BNC et le composant utilisent le même terminal, il est impos-

sible de faire chevaucher plus d'un PIP (incrustation d'image) à l'écran.

•PC : DVI / AV / Composant / HDMI

•BNC : DVI / AV / HDMI

•DVI / AV : PC / BNC

•Composant : PC

•HDMI : PC / BNC

Bouton de mise sous tension [ ]

Appuyez sur ce bouton pour allumer et éteindre l'écran.

Capteur de luminosité (en option)

Détecteautomatiquement laluminosité ambianteet ajustela luminositéde

l'écran en conséquence.

Remarque

Cette fonction est activée uniquement sur les modèles équipés d'un cap-

teur de luminosité automatique.

Voyant d'alimentation

Indique que le Mode d'économie est en position normale ou Puissance.

Remarque

Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour

plus d'informations sur la fonction d'économie d'énergie. Pour économiser

del'énergie, éteignez votre moniteur lorsque vous nel'utilisez pas pendant

de longues périodes.

Capteur de la télécommande

Orientez la télécommande en direction de ce point sur le Moniteur.

Introduction

Arrière

Remarque

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us

ne vous en servez pas ou quand vous absentez pour un long moment.

Remarque

Applicable uniquement pour le modèle UX-2)

Applicable uniquement pour le modèle UXN-2)

POWER S/W ON [ │] / OFF [O]

Allume et éteint le moniteur.

POWER

Cordon d'alimentation, connecte le moniteur

et la prise murale.

RS232C OUT/IN (port série RS232C)

programme port MDC (Multi Device Control)

RGB/COMPONENT IN(Connecteur PC/

COMPOSANT (Entrée))

•Utilisez un câble D-Sub (15 broches) -

Mode PC (PC analogique).

•RaccordezleportRGB/COMPONENTIN

du moniteur au port Component du pé-

Introduction

riphérique externe à l'aide du câble D-

SUB vers COMPONENT.

•RaccordezleportRGB/COMPONENTIN

du moniteur au port BNC du PC à l'aide

du câble D-SUB vers BNC.

DVI IN (Connecteur vidéo PC)

UtilisezuncâbleDVI(DVI-DàDVI-D)-Mode

DVI (PC numérique).

DVI/RGB/HDMI AUDIO IN (Connecteur

PC/DVI/HDMI(PC) audio (Entrée))

AV/COMPONENTAUDIOIN [L- AUDIO-

Connectez le port du lecteur DVD ou mag-

nétoscope (DVD/décodeur) au port [ L- AU-

DIO - R ] de l'écran LCD.

DVI OUT

•Connectez un moniteur à un autre moni-

teur à l'aide d'un câble DVI.

•Raccordez le port DVI OUT du moniteur

au port HDMI IN de l'autre moniteur à

l'aide du câble DVI vers HDMI.

•Les signaux DVI, HDMI réseau transmis

via le port DVI OUT s'affichent sur le

deuxième écran équipé du port DVI IN.

Remarque

Il est possible de connecter jusqu'à 6 moni-

teursFullHDou10HD(susceptibledevarier

en fonction de l'appareil).

Introduction

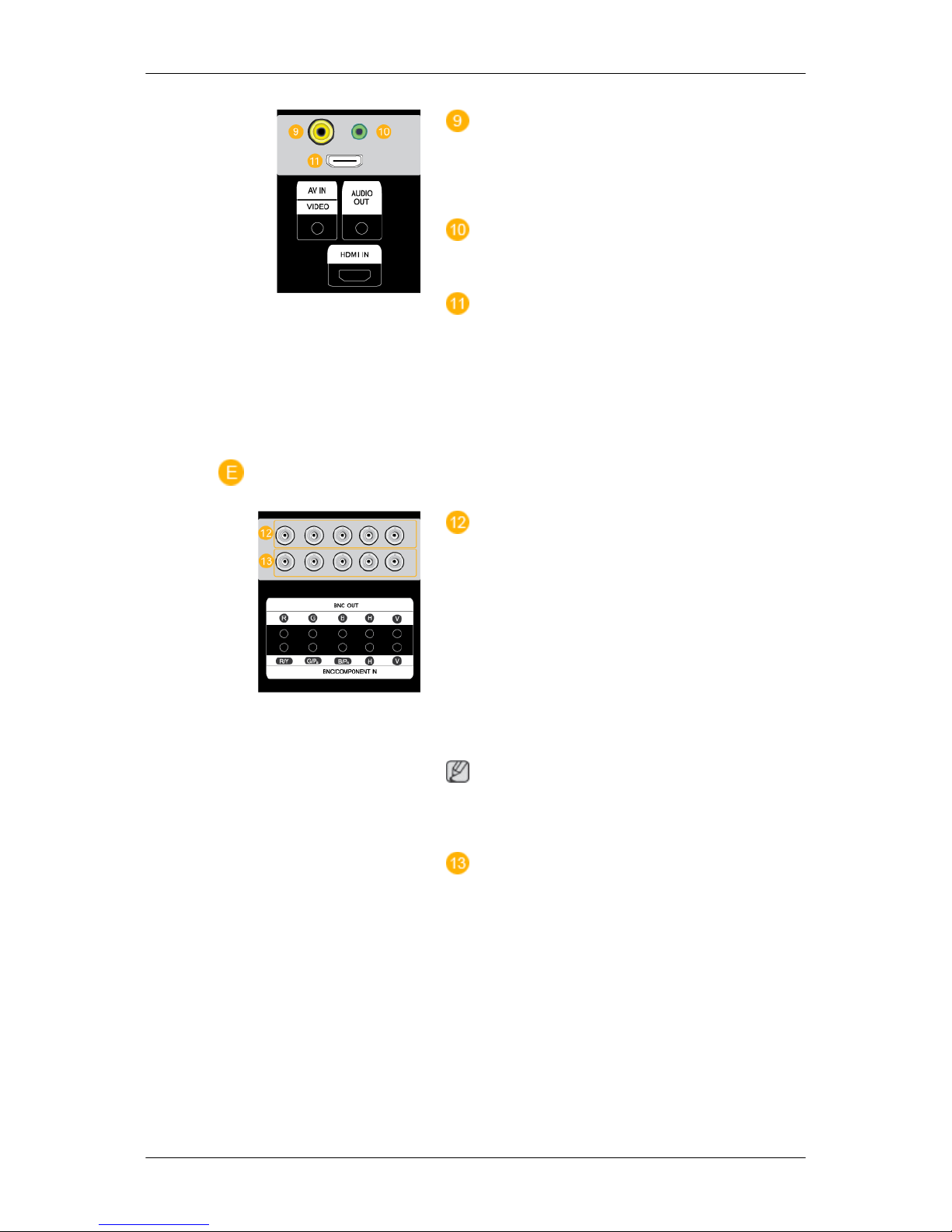

AV IN [VIDEO]

Branchez le connecteur [ VIDEO ]du moni-

teur à la sortie vidéo du périphérique externe

à l'aide d'un câble VIDEO.

AUDIO OUT

Borne de sortie de casque.

HDMI IN

Reliez la borne HDMI située à l'arrière de vo-

tre affichage LCD à la borne HDMI de votre

périphérique de sortie numérique à l'aide

d'un câble HDMI.

Jusqu'à câble HDMI 1.0 peuvent être pris en

charge.

BNC OUT [R, G, B, H, V] (Connecteur

BNC (Sortie))

Connexion BNC (PC analogique) : connex-

ion des ports R, G, B, H, V.

Le nombre de moniteurs pouvant être con-

nectésà une sortie de bouclediffère enfonc-

tiondelaconfiguration,notammentducâble,

de la source du signal, etc. Pour éviter toute

dégradation du câble ou de la source du sig-

nal, il est conseillé de ne pas connecter plus

de 10 moniteurs. (susceptible de ne pas être

pris en charge par le câble connecté).

Remarque

(Applicable uniquement pour le modèle

UX-2)

(Connecteur BNC/composant (Entrée))

Vérifiezlesspécificationspourlesportsd'en-

trée ci-dessous.

[R/Y, G/PB, B/PR, H, V]

• [R/Y] --> Entrée port rouge

• [G/PB] --> Entrée port vert

• [B/PR] --> Entrée port bleu

Introduction

Remarque

ApplicableuniquementpourlemodèleUX-2)

RGB OUT

Remarque

Applicable uniquement pour le modèle

UXN-2)

LAN (Connexion LAN)

Remarque

Applicable uniquement pour le modèle

UXN-2)

USB1,USB2(Connexion USB)

Compatible clavier/souris, périphérique de

stockage de masse.

Remarque

Applicable uniquement pour le modèle

UXN-2)

Kensington Lock

L'antivol Kensington est un dispositif utilisé

pour fixer physiquement le système lorsqu'il

est utilisé dans un endroit public. L'antivol

doit être acheté séparément. L'aspect et la

méthode de verrouillage peuvent différer de

l'illustration en fonction du fabricant. Consul-

tez le manuel fourni avec le verrou Kensing-

ton pour obtenir des instructions d’utilisation.

L'antivol doit être acheté séparément.

Remarque

L'emplacement du verrou Kensington peut

varier en fonction du modèle.

Utilisation de l'antivol Kensington

1. Insérezle dispositifde verrouillagedans

la fente Kensington de l'écran LCD,

puis tournez-le dans le sens de verrouil-

lage ).

Introduction

2. Branchez le câble antivol Kensington.

3. Fixez l'antivol Kensington sur un bureau

ou tout autre objet lourd inamovible.

Remarque

Reportez-vousà Connexion descâbles pour plusd'informations sur laconnexion des câbles.

Télécommande

Remarque

Le bon fonctionnement de la télécommande peut être affecté par un téléviseur ou un autre

périphérique électronique fonctionnant à proximité de l'écran à plasma, en raison d'interfér-

ences avec la fréquence.

POWER

OFF

Pavé numérique

DEL / bouton GUIDE

+ VOL -

SOURCE

D.MENU

TOOLS

Haut - Bas et Gauche-Droite

INFO

BOUTONS DE COULEUR

TTX/MIX

MTS/DUAL

ENTER/PRE-CH

MUTE

CH/P

RETURN

EXIT

MagicInfo

1. POWER Allume le moniteur.

2. OFF Eteint le moniteur.

3. Pavé numérique Permet de changer de chaîne.

Introduction
