Samsung 2233RZ - Syncmaster 22" 3D Gaming LCD Monito User guide

SyncMaster 2233RZ

LCD Monitor

Manual del usuario

Introducción

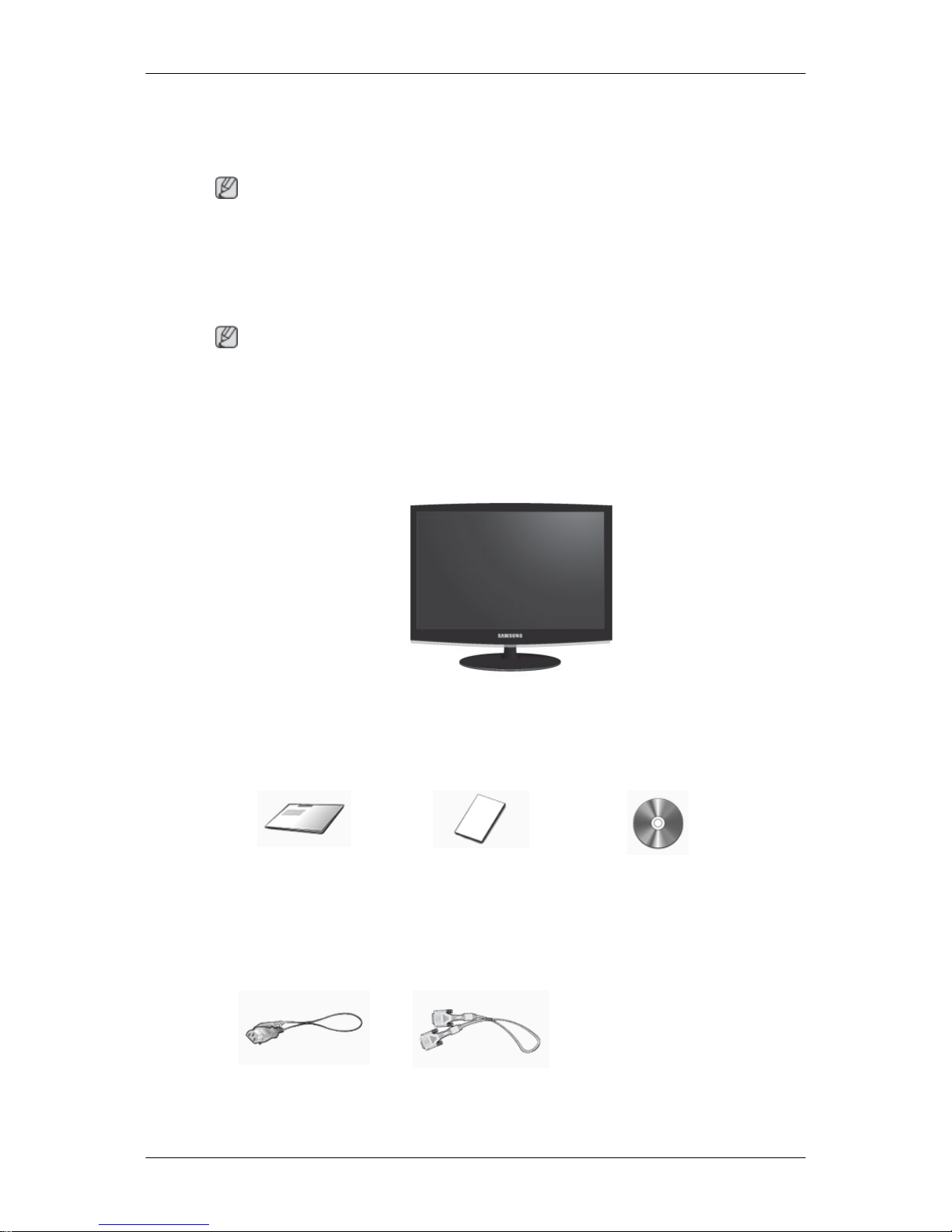

Contenido del embalaje

Nota

Para usar la función 3D, el programa debe ser de la versión 3D y se deben utilizar las gafas

3D suministradas por nVidia.

Dado que la tarjeta gráfica (tarjeta de vídeo) también debe admitir la función 3D para poder

utilizar las funciones 3D, consulte a nVidia si su tarjeta gráfica es compatible.

Nota

Compruebe que los artículos siguientes vengan incluidos con su monitor.

Si falta alguno, póngase en contacto con su distribuidor.

Póngase en contacto con un distribuidor local para adquirir los artículos adicionales.

Desembalaje

Monitor

Manuales

Guía de configuración ráp-

ida

Tarjeta de garantía

(No disponible en todos los

lugares)

Manual del usuario

Cables

Cable de alimentación Cable de DVI

Otros

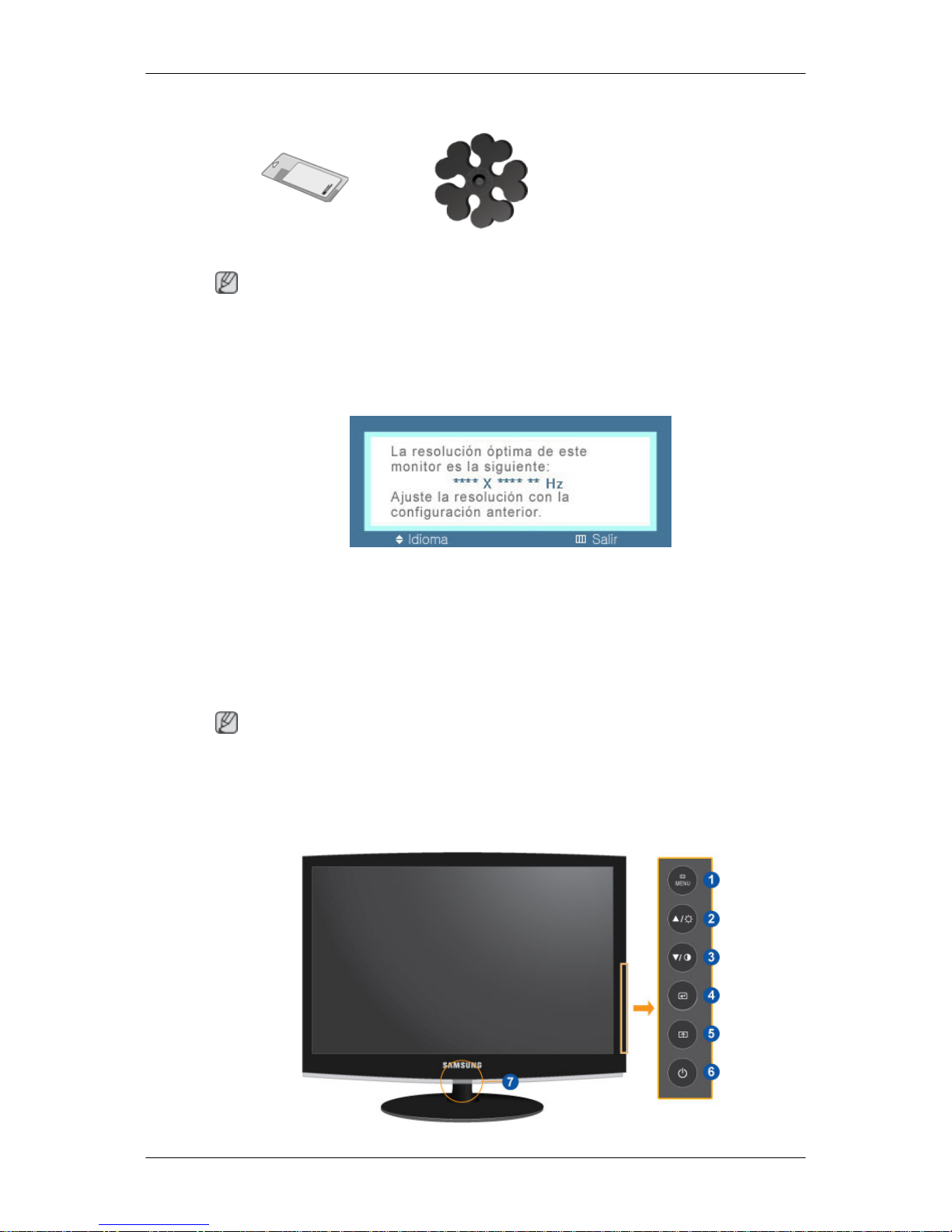

Paño de limpieza Anillo de sujeción del cable

Nota

El paño de limpieza sólo se suministra para productos de color negro reluciente como una

característica del producto.

Su monitor

Configuración inicial

Seleccione el idioma con las teclas de arriba y abajo.

El contenido que se muestra desaparece tras 40 segundos.

Pulse dos veces el botón de encendido, para apagarlo y encenderlo otra vez. Se mostrará

de nuevo.

Se puede visualizar hasta tres (3) veces. Es necesario ajustar la resolución del ordenador

antes de alcanzar la cuenta máxima.

Nota

La resolución que se muestra en la pantalla es la óptima para este producto.

Ajuste la resolución del ordenador para que sea la misma que la resolución óptima de este

producto.

Parte frontal

Introducción

MENU Botón [MENU/ ]

Abre el menú en pantalla y sale del menú. Se usa también para salir del

menú de la pantalla o volver al menú anterior.

Botón

Brillo [ ]

Cuando no haya visualización en la pantalla, pulse el botón para ajustar

el brillo.

>> Haga clic aquí para ver un clip de animación

Contraste

[ ]

>> Haga clic aquí para ver un clip de animación

Botones de ajustes [ ]

Estos botones permiten ajustar los elementos del menú.

Botón Intro [ ]

Activa un elemento resaltado del menú.

Tecla personaliz.

[ ]

Puede personalizar la asignación de la tecla para el botón Personal de

acuerdo con sus preferencias.

Nota

Puede configurar la tecla personalizada para una función determinada a

través de Configuración > Tecla personaliz..

Botón de encendido [ ]

Pulse el botón para encender o apagar el producto.

Indicador de encendido

Esta luz se enciende cuando funciona normalmente y parpadea una vez

cuando se guardan los ajustes.

Nota

Para obtener más información respecto a las funciones de ahorro de en-

ergía, consulte la sección Ahorro de energía en el manual. Para ahorrar

energía, apague el monitor cuando no lo necesite o cuando lo deje sin

funcionar durante largos períodos.

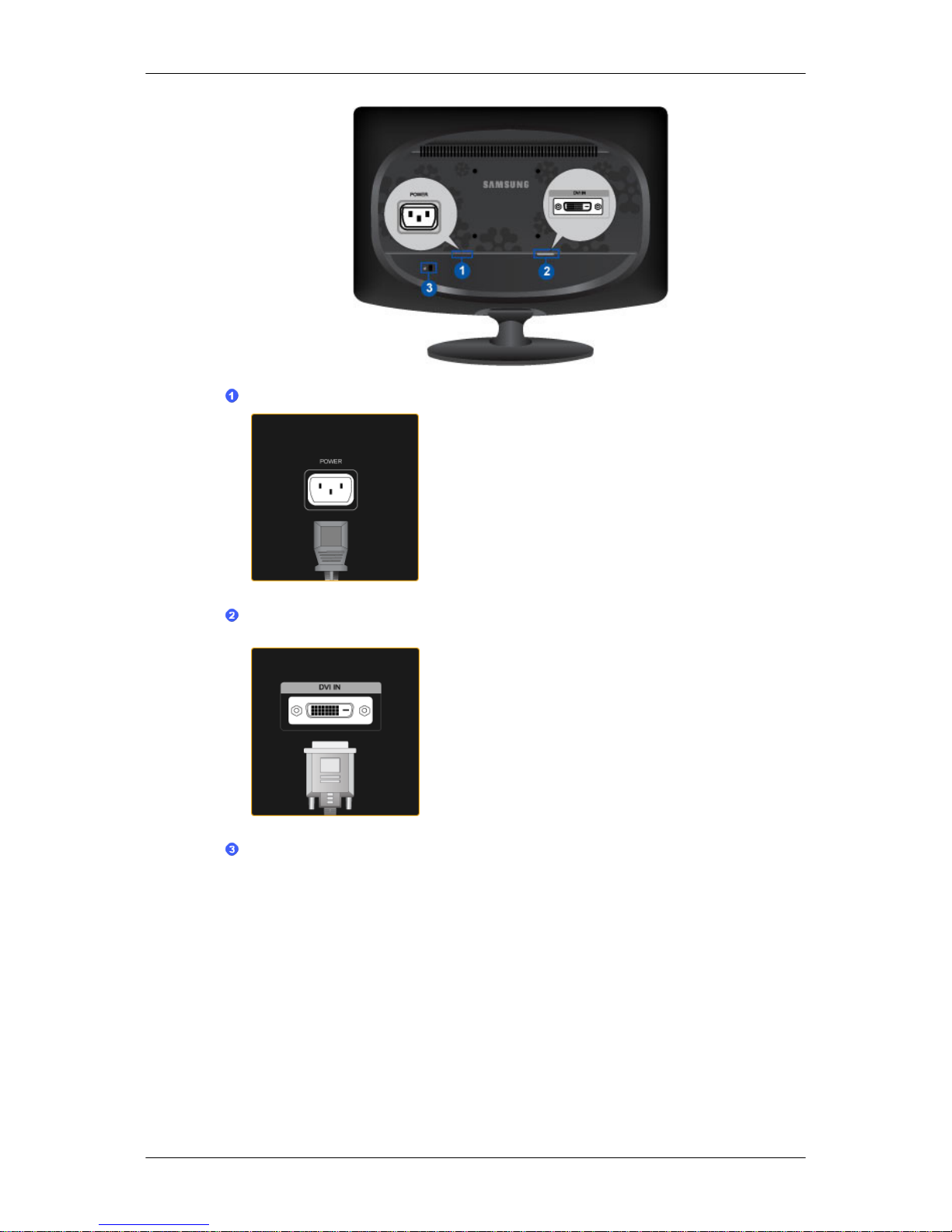

Parte posterior

Nota

La configuración de la parte posterior del producto puede variar en función de éste.

Introducción

Puerto POWER

Conecte el cable de alimentación de su mon-

itor al puerto

POWER

de la parte posterior

del producto.

Puerto DVI IN

Conecte el cable DVI al puerto DVI IN de la

parte posterior del monitor.

Bloqueo Kensington

Introducción

El bloqueo Kensington es un dispositivo que

se utiliza para fijar físicamente el sistema

cuando se utiliza en un sitio público. El dis-

positivo de bloqueo debe adquirirse por sep-

arado. El aspecto y el método de bloqueo

pueden variar respecto a la ilustración, se-

gún el fabricante. Consulte el manual que se

proporciona con el bloqueo Kensington para

un uso adecuado. El dispositivo de bloqueo

debe adquirirse por separado.

Nota

La ubicación del bloqueo Kensington puede

ser diferente, según su modelo.

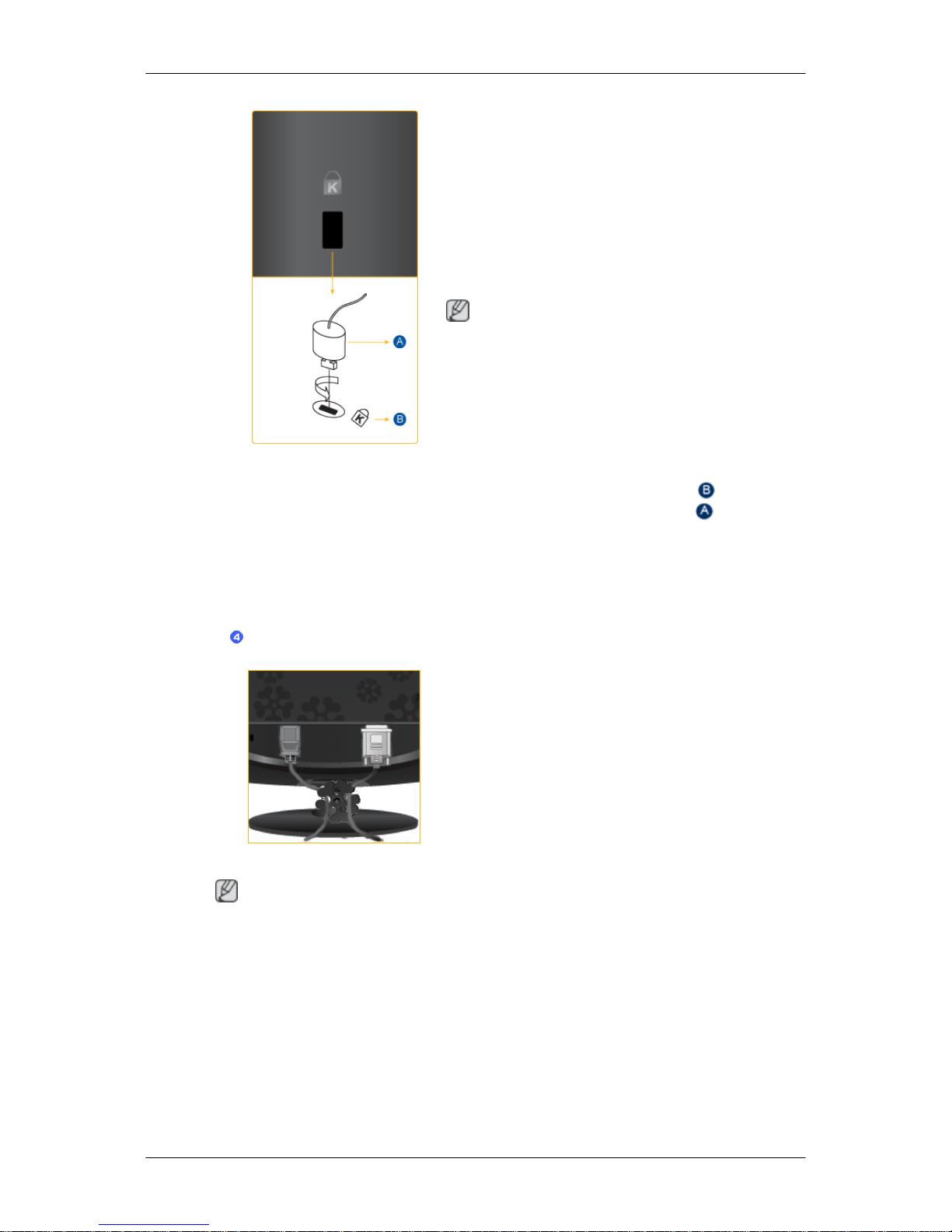

Uso del bloqueo antirrobo

Kensington

1. Introduzca el dispositivo de bloqueo en

la ranura Kensington del monitor ( ) y

gírelo en la dirección de bloqueo ( ).

2. Conecte el cable de bloqueo Kensing-

ton.

3. Fije el bloqueo Kensington a una mesa

o un objeto de oficina pesado.

Anillo de sujeción del ca-

ble

Fije los cables mediante el anillo de sujeción,

como se muestra en la ilustración.

Nota

Consulte Conexión de cables para obtener más información acerca de los cables de con-

exión.

Introducción

Conexiones

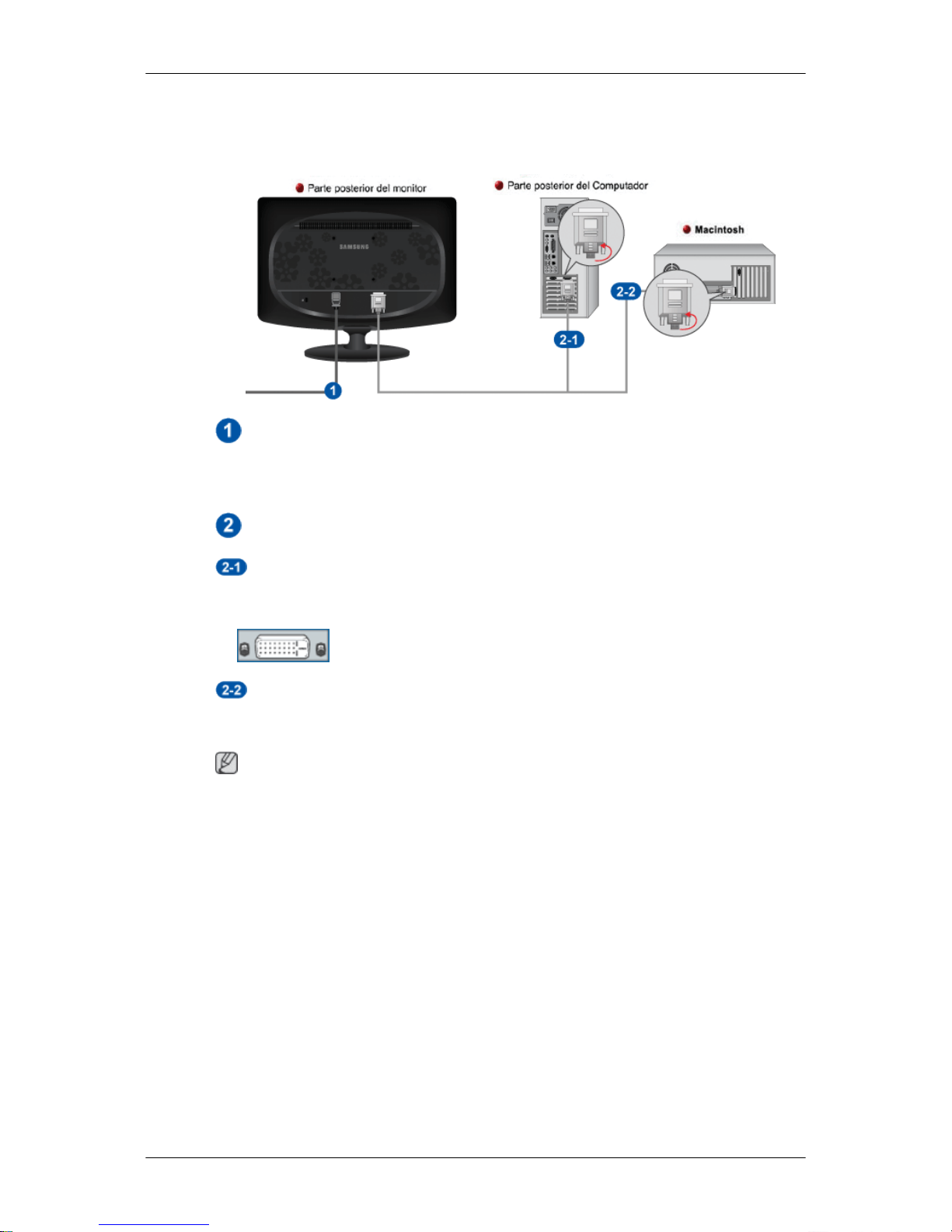

Conexión de cables

Conecte el cable de alimentación del monitor al puerto de power de la parte posterior

del monitor.

Enchufe el cable de alimentación del monitor en una toma de corriente cercana.

Use una conexión apropiada para el ordenador.

Uso del conector D-Sub (digital) en la tarjeta de vídeo.

• Conecte el cable DVI al puerto DVI IN de la parte posterior del monitor.

[DVI IN]

Conexión a un ordenador Macintosh.

• Conecte el monitor y el ordenador Macintosh mediante el cable de conexión DVI.

Nota

Si el monitor y el ordenador están conectados, puede encenderlos y utilizarlos.

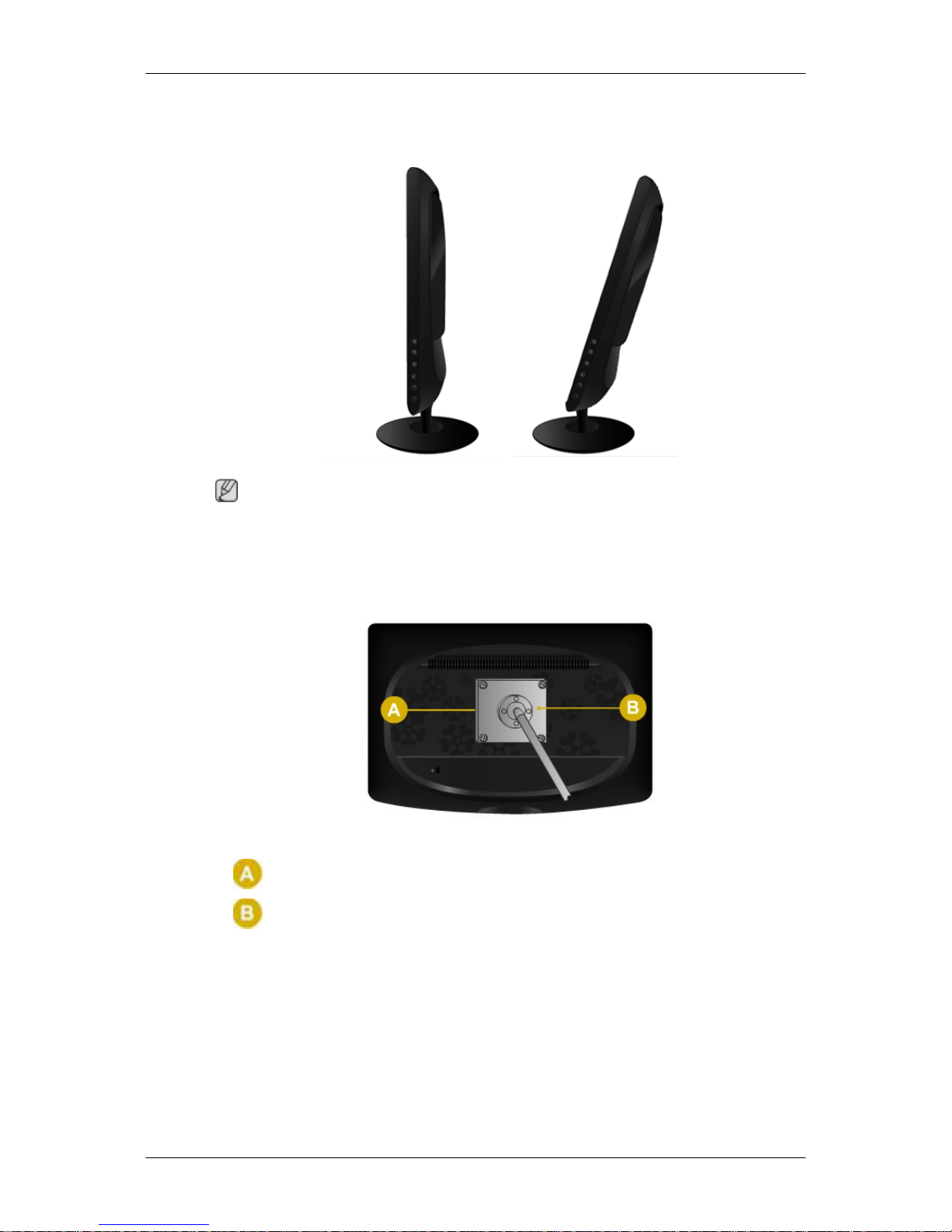

Uso del soporte

Plegado de la base

Nota

Puede inclinar el monitor hacia arriba, con un ángulo de -1˚ a 20˚.(±1,0˚)

Montaje de la base

Este monitor acepta un protector de montaje compatible VESA de 100 x 100 mm.

Monitor

Protector de montaje (se vende por separado)

1. Apague el monitor y desenchufe el cable de alimentación.

2. Deje el monitor LCD boca abajo sobre una superficie plana con un cojín para proteger

la pantalla.

3. Extraiga los cuatro tornillos y desmonte el soporte del monitor LCD.

4. Alinee el protector del acoplamiento de montaje con los agujeros del protector de mon-

taje de la cubierta posterior y asegure ésta con los cuatro tornillos que vienen con el

brazo articulado, la repisa de la pared o cualquier otra base.

Conexiones

• No use tornillos con un tamaño superior al estándar, ya que pueden cau-

sar daños en el interior del monitor.

• Para montajes murales que no cumplen las especificaciones de tornillos

estándar VESA, la longitud de éstos puede variar dependiendo de las

especificaciones.

• No use tornillos que no cumplan las especificaciones de tornillos estándar

VESA.

No apriete excesivamente los tornillos, ya que podría dañar el producto

o provocar la caída de éste con riesgo de causar lesiones personales.

Samsung no se hace responsable de este tipo de accidentes.

• Samsung no se hace responsable de daños o lesiones personales cuan-

do se usa un montaje mural que no es VESA o que no cumple las

especificaciones, o si el cliente no sigue las instrucciones de instalación

del producto.

• Para montar el monitor en la pared, se debe comprar el juego de montaje

mural que permite montar el monitor al menos a 10 cm de distancia de la

superficie de pared.

• Póngase en contacto con el centro de servico técnico de Samsung más

cercano para obtener más información. Samsung Electronics no se hace

responsable por los daños causados por el uso de una base distinta a la

aquí especificada.

• Utilice un dispositivo de montaje en pared que cumpla las normas inter-

nacionales.

Conexiones

Solución de problemas

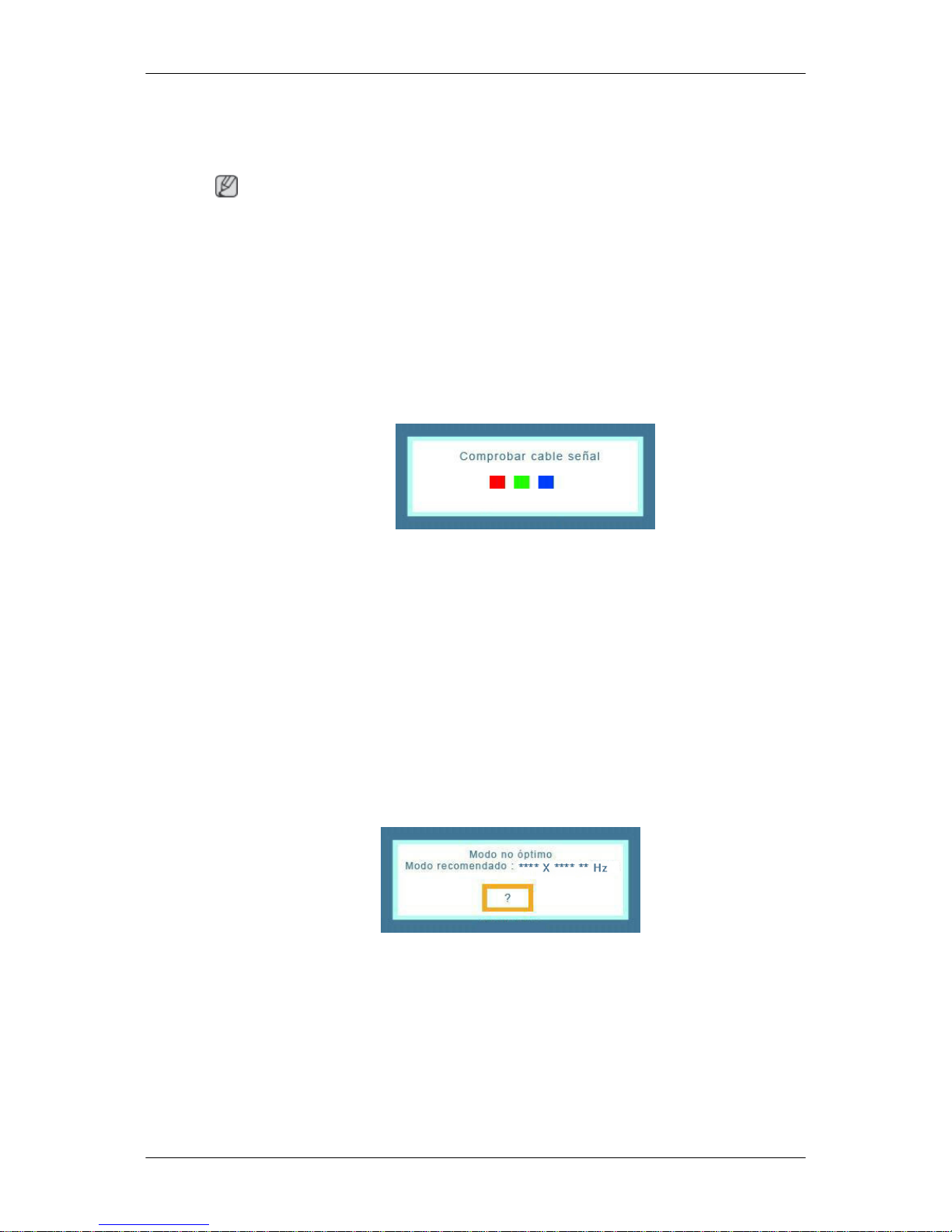

Comprobación de las funciones de autoverificación

Nota

El monitor tiene una función de autoverificación que permite comprobar si el monitor funciona

correctamente.

Comprobación de las funciones de autoverificación

1. Encienda el ordenador y el monitor.

2. Desenchufe el cable del vídeo de la parte posterior del ordenador.

3. Encienda el monitor.

Si el monitor funciona adecuadamente, verá un cuadro en la ilustración siguiente.

Este cuadro aparece durante el funcionamiento normal si el cable del vídeo se desco-

necta o daña.

4. Apague el monitor y vuelva a conectar el cable del vídeo; a continuación encienda el

ordenador y el monitor.

Si la pantalla del monitor permanece en blanco después de seguir el procedimiento anterior,

compruebe que la controladora de vídeo, el sistema del ordenador

y el monitor funcionen

correctamente.

Mensajes de advertencia

Si ocurre algo anómalo con la señal de entrada, aparece un mensaje en la pantalla o ésta

se queda en blanco mientras el LED indicador de alimentación sigue encendido. El mensaje

puede indicar que el monitor está fuera de la banda de exploración o que se debe comprobar

el cable de señal.

Entorno

La ubicación y la posición del monitor puede influir en la calidad y en otras funciones del

monitor.

Si hay altavoces de graves (subwoofers) cerca del monitor, desenchúfelos y colóquelos en

otra habitación.

Retire todos los dispositivos electrónicos, como radios, ventiladores, relojes y teléfonos que

se hallen a menos de 3 pies (un metro) del monitor.
