Instrucciones de seguridad

Nomenclatura

Advertencia /

Precaución

Advertencia : Este símbolo va a acompañado de aclaraciones sobre temas de extremo peligro.

Si los usuarios ignoran este símbolo y utilizan el aparato de forma incorrecta, las

consecuencias pueden ser muy graves o de muerte.

Precaución : Este símbolo va a acompañado de aclaraciones sobre temas de cierto peligro.

Si los usuarios ignoran este símbolo y utilizan el aparato de forma incorrecta, las

consecuencias pueden ser de daños en el hogar o en pertenencias.

Nomenclatura

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría

ocasionar daños físicos o perjuicios al equipo.

Prohibido.

Es importante leer y entender en todo momento.

No desensamblar.

Cualquier cambio o modificación no aprobado expresamente por personal cualificado podría significar

que no es una persona con autoridad para utilizar este dispositivo.

Siempre debe asegurarse de que el disco no contenga una grieta antes de utilizarlo. Si el disco tiene

una grieta (especialmente en el área del círculo central), se recomienda hacer una copia

inmediatamente y usar la copia en su lugar. Cuando se utiliza continuamente un disco agrietado, el

tamaño de la grieta tenderá a crecer y tarde o temprano el disco quedará inservible.

No utilice discos de baja calidad (por ejemplo, productos ilegales, con rasguños o dañados).

iInstrucciones de seguridad

Instalación

Coloque la unidad en una superficie horizontal.

- Si no se hace así, es posible que el dispositivo caiga a una

superficie dura y se produzca un daño o un problema de

funcionamiento.

No exponga la unidad a la luz directa del sol.

Evite los entornos de baja o elevada temperatura.

Evite los entornos de humedad elevada.

iInstrucciones de seguridad

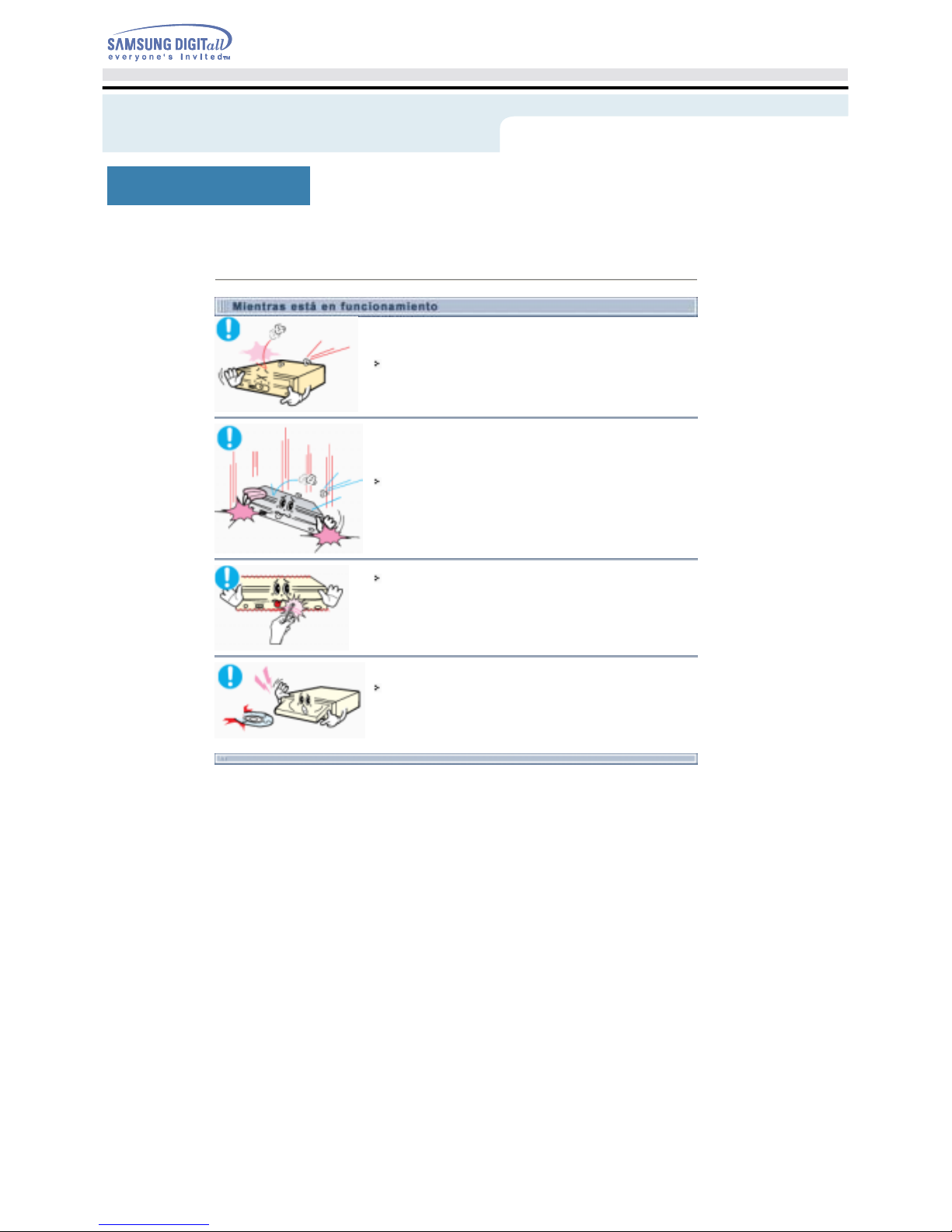

Mientras está

en funcionamiento

Trátelo con cuidado para evitar daños producidos por un golpe.

Evite que caiga al suelo y que se someta a golpes fuertes.

- Puede provocar daños o un funcionamiento incorrecto en la unidad.

No mueva la unidad mientras esté en funcionamiento y no intente abrir

la bandeja a la fuerza.

Aseg

úrese de cerrar todas las aplicaciones antes de abrir la bandeja y

utilice siempre el botón de abrir o cerrar.

- No inserte ningún objeto puntiagudo en la apertura de emergencia

mientras esté en funcionamiento.

No utilice discos agrietados, deformados o dañados.

- En especial, un disco con una grieta en las pistas del interior puede

romperse mientras está en funcionamiento.

Otros

Instrucciones de seguridad

Jamás permita que entren partículas de comida o sustancias

ajenas a la caja de la unidad.

Para protección frente al riesgo de fuego, no derrame líquidos

como el alcohol o el benceno en la unidad.

No desmonte, intente reparar o modifique la unidad sin

autorización expresa en el manual.

-Si decide prescindir del uso del bisel, es posible que el disco se

expulse inesperadamente durante el funcionamiento.

- Para reducir el riesgo de daños, electrocución y fuego,

Parte Delantera

Introducción

1. Conector para auriculares

El terminal de salida de audio permite conectar auticulares estereo en la unidad. Es necesario una

minitoma estereo de 3,6 mm.

2. Control de volumen de los auriculares

Este control de volumen ajusta el volumen de los auriculares. Sólo pueden usarse la toma de auriculares

y el control de volumen cuando se han instalado las utilidades de software necesarias. Por ejemplo, se

puede utilizar el Reproductor de Windows Media de Microsoft.

3. Orificio de expulsión de emergencia

Si el compartimento no se abre al pulsar el botón de expulsión (Eject), apague el ordenador, inserte un

objeto fino o un clip enderezado en el orificio y empuje con fuerza

4. Luz indicadora

VERDE: Leer, ROJA: Grabar

5. Botón de expulsión

6. Compartimento del disco

El compartimento se abre y se cierra automáticamente cuando se pulsa el botón de expulsión (Eject).

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Parte Posterior

Introducción

1. Terminal de salida digital

Es posible conectar una tarjeta de sonido o una tarjeta MPEG compatibles con el terminal de salida digital

de la unidad usando este terminal de dos contactos.

2. Terminal de salida de sonido

Se puede conectar una tarjeta de sonido a la unidad usando este terminal de cuatro contactos.

Esta función no se describe con detalle en esta guía. Consulte la documentación que viene incluida con

la tarjeta de sonido.

3. Master/slave select terminal

Por regla general, esta es una configuración predefinida, tal como se describe a continuación.

Compruebe que la configuración coincide con la figura. Si no es así, basta con quitar el puente y

colocarlo en la posición correcta.

4. Terminal de la interfaz

Este terminal de la interfaz de entrada/salida se utiliza para conectar el cable plano de 40 contactos entre

la interfaz IDE y la unidad CD-R/RW.

5. Terminal de energía

El terminal de energía es un conector macho de cuatro contactos.

(A : +5V DC)

(B : +12V DC)

Para instalar la unidad de CD grabable/regrabable en el PC, lleve a cabo lo siguiente.

Instalación de la unidad de CD grabable/regrabable

Asegúrese de que el PC está apagado y desenchufado de cualquier fuente de alimentación.

En caso necesario, fije una abrazadera horizontal a ambos laterales de la unidad.

Retire la tapa de una ranura de ampliación que esté disponible e instale la unidad de CD-R/RW, como

se muestra en la ilustración.

Instalación

Conexión de los cables

Conexión del cable de alimentación

El cable de alimentación de 4 patillas de la unidad de alimentación interna debe estar conectado al

terminal de alimentación situado en la parte posterior de la unidad de CD grabable/regrabable.

A -Vista de corte

1+5V DC

2Ground

3Ground

4+12V DC

Nota : Un cable de energía eléctrica mal conectado podría causar problemas. Verifique la dirección del

conector de energía y el lado inclinado del drive CD-R/RW antes de la conexión.

Conexión del cable E-IDE

Inserte el cable IDE (40-pin), el cual está conectado al disco duro, al terminal de interface.

(Coloque la línea roja del cable cerca al Pin 1)

Cuando se usa un cable E-IDE

Conecte el cable al dispositivo SL (Esclavo) del Terminal de Selección Maestro/Esclavo de la parte

posterior del drive CD-R/RW.

a: CD-R/RW Drive (Escoja el Jumper SL)

b: HDD

c: Tablero madre

Cuando se usa dos cables E-IDE

Si hay sólo un drive CD-R/RW, seleccione el MA (Maestro)

Instalación

a: CD-R/RW Drive (Escoja el Jumper MA) b: HDD

c: Tablero madre d: Primary 1

e: Secondly 1

Si hay dos drives CD-R/RW, seleccione el MA (Maestro) / SL (Esclavo)

a: CD-R/RW Drive (Escoja el Jumper MA)

b: CD-R/RW Drive (Escoja el jumper SL)

c: HDD d: Tablero madre

e: Primary 1 f: Secondly 1

Instalación de un jumper en el Terminal de Selección Maestro/Esclavo.
